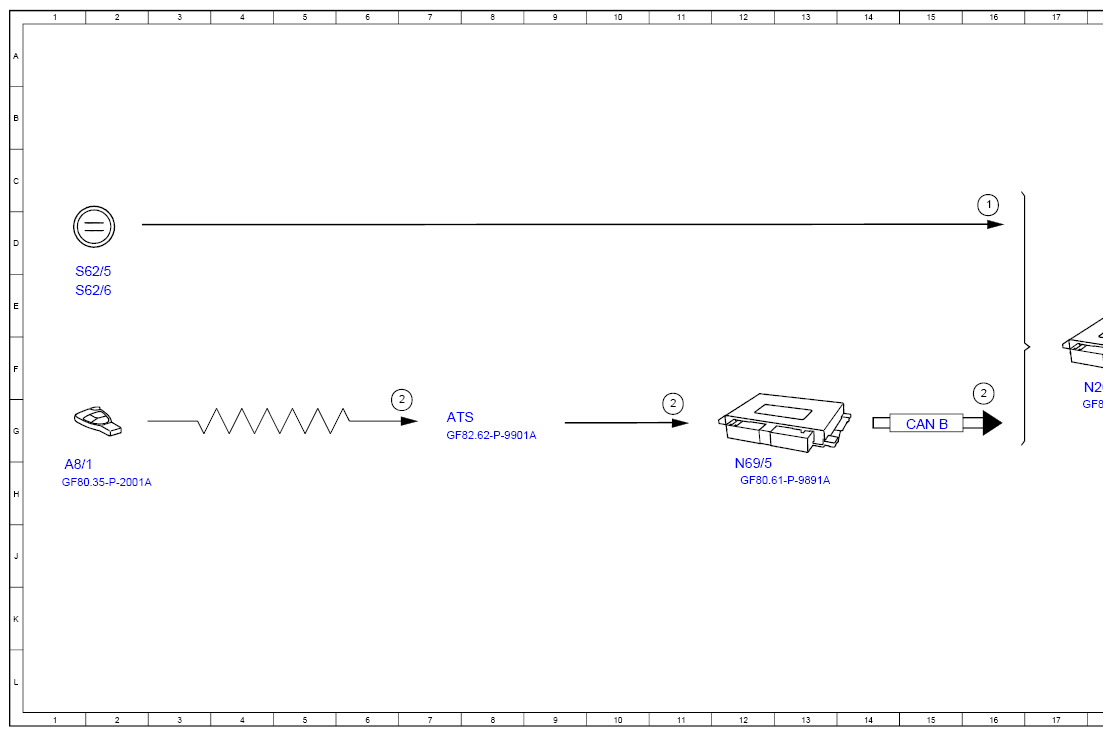

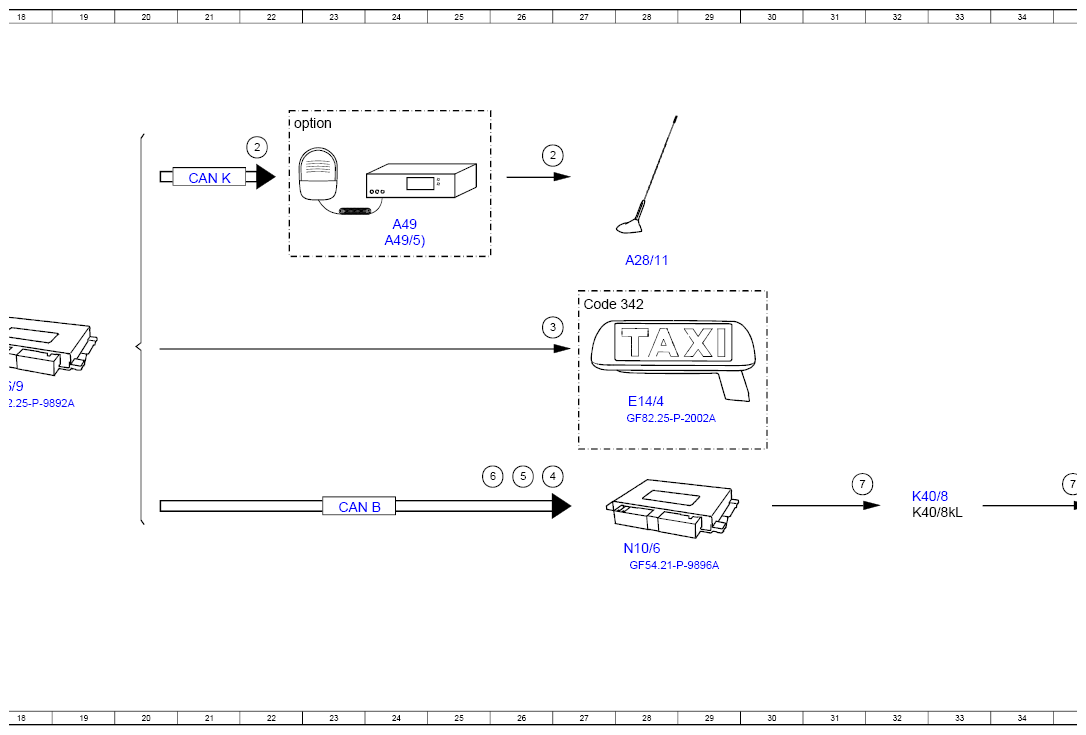

Trigger Taxi Emergency Alarm, Function Schematic - PE82.25-P-2501-97B
Model 213 as of model year 2021
with code 934 (Taxi emergency alarm unit)
with code 965 (Taxi/rental car - electrical pre-installation)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 16D |
| 2 | Emergency alarm, signal | 16G |
| 2 | Emergency alarm, signal | 6G |
| 2 | Emergency alarm, signal | 11G |
| 2 | Emergency alarm, signal | 22C |
| 2 | Emergency alarm, signal | 27C |
| 3 | Roof sign lamp, actuation | 27E |
| 4 | Switch on exterior lights, request | 27H |
| 5 | Interior lamp, request | 26H |
| 6 | Horn , request | 25H |
| 7 | Horn , actuation | 31H |
| 7 | Horn , actuation | 35H |
| A28/11 | Multifunction antenna | 28D |
| A49 | Two-way radio | 24D |
| A49/5 | Radio data transmission two-way radio | 24D |
| A8/1 | Transmitter key | 1H |
| ATS | Antenna system | 7G |
| CAN B | Interior CAN | 15G |
| CAN B | Interior CAN | 23H |
| CAN K | Multifunction CAN | 21C |
| Code 342 | Taxi roof sign | 27E |
| E14/4 | Roof sign lamp | 28G |
| H2 | Left horn | 36H |
| H2/1 | Right horn | 36H |
| K40/8 | Engine fuse and relay module | 32H |
| K40/8kL | Horn relay | 32H |
| N10/6 | Front SAM control unit | 28J |
| N26/9 | Special-purpose vehicle multifunction control unit | 18F |
| N69/5 | KEYLESS-GO control unit | 12H |
| S62/5 | Emergency alarm system "Cancel" button | 1E |
| S62/6 | Emergency alarm system "Trigger" button | 1E |
