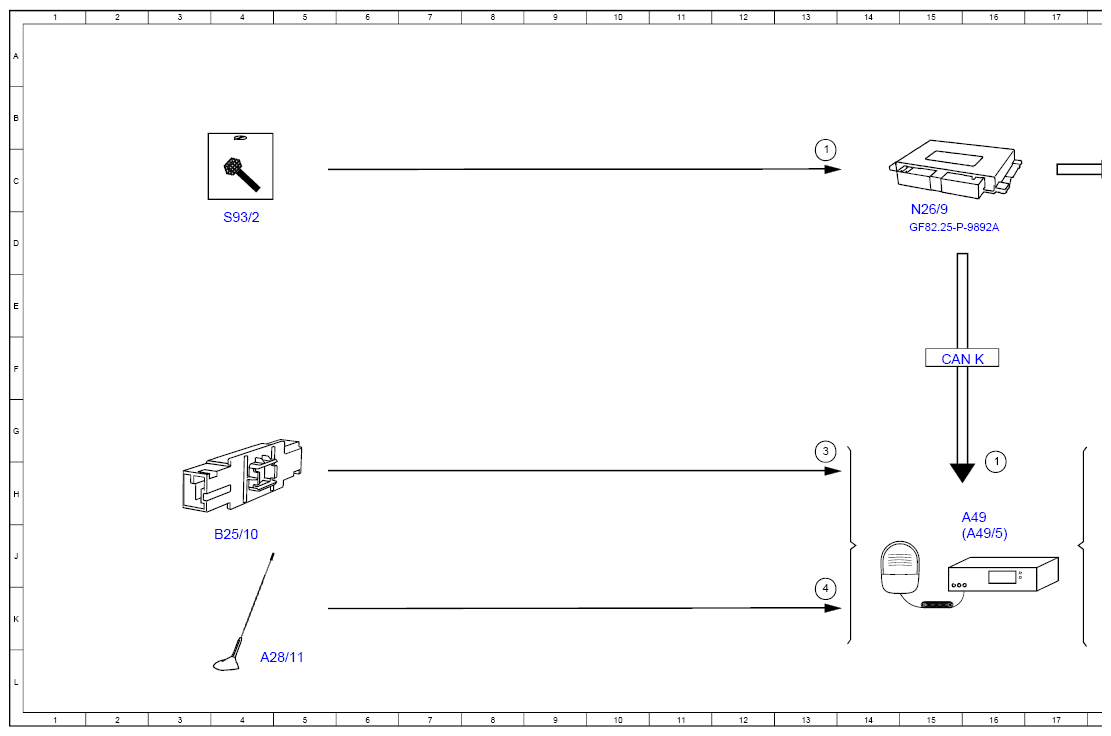

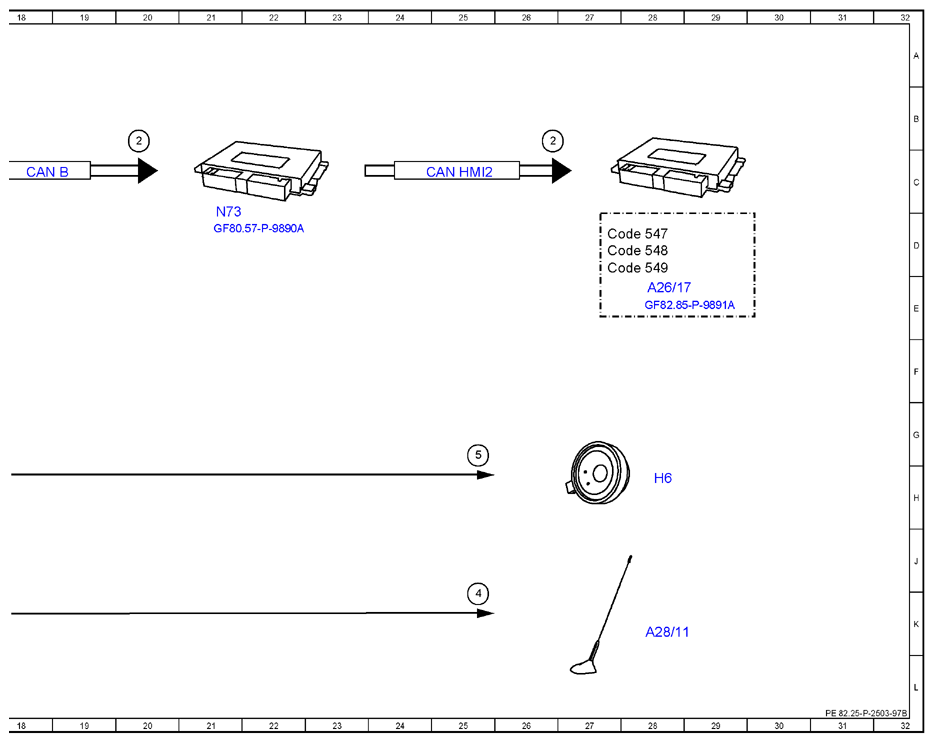

Taxi Hands-Free Telephony, Function Schematic - PE82.25-P-2503-97B
Model 213 as of model year 2021 with
code 938 (Hands-free two-way radio)
with code 965 (Taxi/rental car - electrical pre-installation)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 16H |
| 1 | Operation, signal | 13C |
| 2 | Mute (silent function), signal | 20C |
| 2 | Mute (silent function), signal | 27C |
| 3 | Voice input, signal | 13H |
| 4 | Send / receive, signal | 13K |
| 4 | Send / receive, signal | 25K |
| 5 | Speech output, signal | 25H |
| A26/17 | Headunit | 28E |
| A28/11 | Combination antenna | 28K |
| A28/11 | Combination antenna | 4L |
| A49 | Radio | 15H |
| A49/5 | Radio data radio | 15J |
| B25/10 | Taxi radio microphone | 4J |
| CAN B | Interior CAN | 18C |
| CAN HMI2 | User interface-CAN 2 | 25C |
| CAN K | Multifunction CAN | 15F |
| Code 547 | Connect 20 Entry (NTG6) | 27D |
| Code 548 | Connect 20 MID (NTG6) | 27D |
| Code 549 | Connect 20 HIGH (NTG6) | 27D |
| H6 | Speaker radio taxi | 28H |
| N26/9 | Multi-function control unit special vehicle | 15D |
| N73 | Electronic ignition lock control unit | 21D |
| S93/2 | Radio activation switch | 4D |
