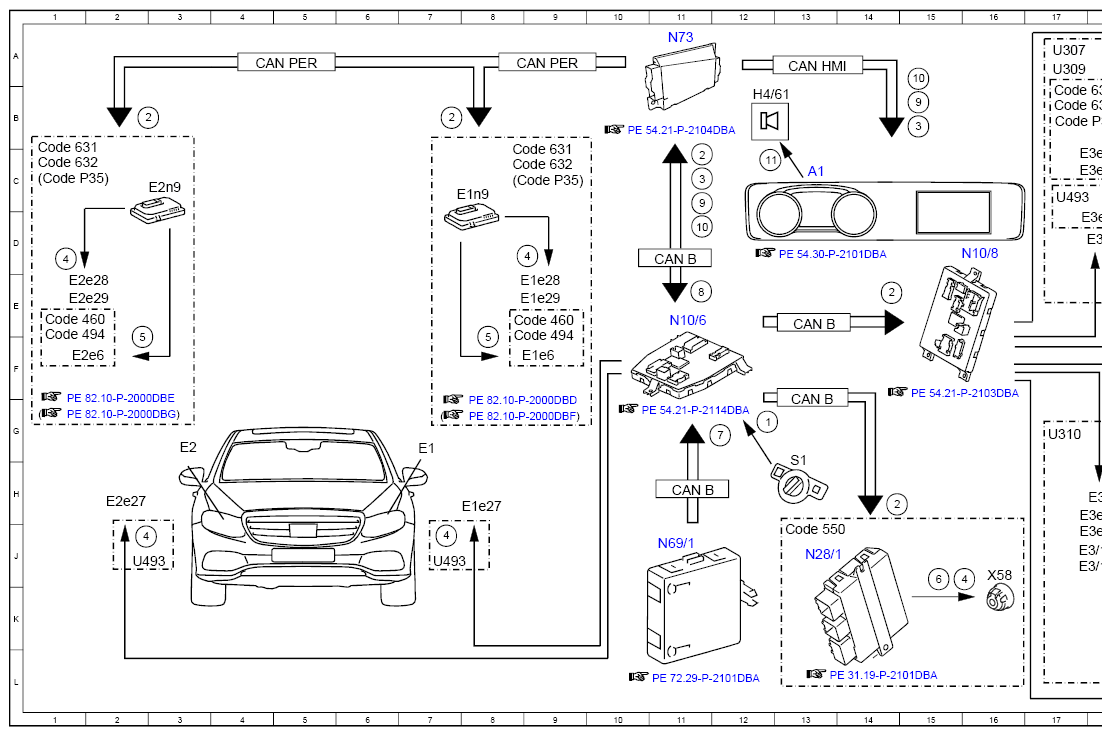

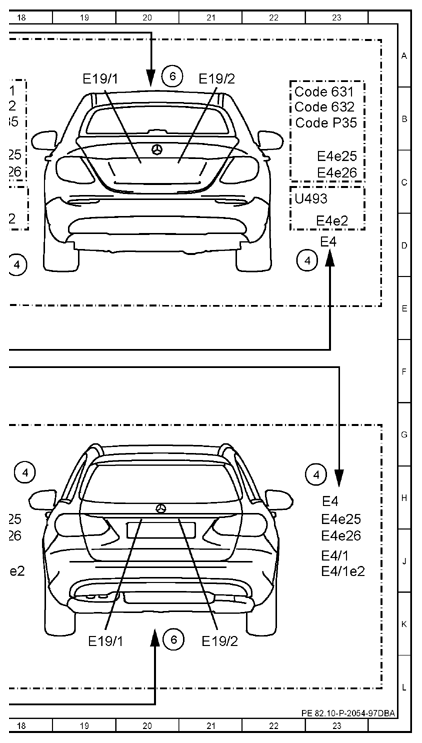

Electrical Function Schematic, Standing Light/Parking Lights Actuation - PE82.10-P-2054-97DBA
Model 213 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Exterior lights switch, status | 13G |
| 10 | Warning tone, request | 15A |
| 10 | Warning tone, request | 11D |
| 11 | Speaker, actuation | 12C |
| 2 | Standing and parking lights, request | 14H |
| 2 | Standing and parking lights, request | 7B |
| 2 | Standing and parking lights, request | 2B |
| 2 | Standing and parking lights, request | 14E |
| 2 | Standing and parking lights, request | 11C |
| 3 | Standing lights indicator lamp, request | 15B |
| 3 | Standing lights indicator lamp, request | 11C |
| 4 | Standing and parking lights, actuation | 16J |
| 4 | Standing and parking lights, actuation | 9D |
| 4 | Standing and parking lights, actuation | 2J |
| 4 | Standing and parking lights, actuation | 7J |
| 4 | Standing and parking lights, actuation | 18H |
| 4 | Standing and parking lights, actuation | 23H |
| 4 | Standing and parking lights, actuation | 23D |
| 4 | Standing and parking lights, actuation | 1D |
| 4 | Standing and parking lights, actuation | 18D |
| 5 | Side-marker lamp, actuation | 8F |
| 5 | Side-marker lamp, actuation | 2F |
| 6 | License plate lamp, actuation | 20A |
| 6 | License plate lamp, actuation | 15J |
| 6 | License plate lamp, actuation | 20K |
| 7 | Door rotary tumbler switch, status | 12G |
| 8 | Circuit 15, status | 11E |
| 9 | Instrument cluster message, request | 15B |
| 9 | Instrument cluster message, request | 11C |
| A1 | Instrument cluster | 13C |
| CAN B | Interior CAN | 11D |
| CAN B | Interior CAN | 13G |
| CAN B | Interior CAN | 11H |
| CAN B | Interior CAN | 13E |
| CAN HMI | User interface CAN | 13A |
| CAN PER | Peripherals CAN | 9A |
| CAN PER | Peripherals CAN | 5A |
| Code 460 | Canada version | 8E |
| Code 460 | Canada version | 1E |
| Code 494 | USA version | 8F |
| Code 494 | USA version | 1F |
| Code 550 | Trailer hitch | 13J |
| Code 631 | Static LED headlamp, left-hand traffic | 8C |
| Code 631 | Static LED headlamp, left-hand traffic | 1C |
| Code 631 | Static LED headlamp, left-hand traffic | 17B |
| Code 631 | Static LED headlamp, left-hand traffic | 22B |
| Code 632 | Static LED headlamp, right-hand traffic | 8C |
| Code 632 | Static LED headlamp, right-hand traffic | 1C |
| Code 632 | Static LED headlamp, right-hand traffic | 17B |
| Code 632 | Static LED headlamp, right-hand traffic | 22B |
| Code P35 | LED light package | 8C |
| Code P35 | LED light package | 1C |
| Code P35 | LED light package | 17B |
| Code P35 | LED light package | 22B |
| E1 | Left front lamp unit | 7G |
| E19/1 | Left license plate lamp | 19A |
| E19/1 | Left license plate lamp | 19K |
| E19/2 | Right license plate lamp | 21A |
| E19/2 | Right license plate lamp | 21K |
| E1e27 | Left position light and daytime running light | 8H |
| E1e28 | Inner left position light and daytime running light | 8E |
| E1e29 | Outer left position light and daytime running light | 8E |
| E1e6 | Left front side-marker lamp | 8F |
| E1n9 | Left headlamp control unit | 7C |
| E2 | Right front lamp unit | 3G |
| E2e27 | Right position light and daytime running light | 2H |
| E2e28 | Inner right position light and daytime running light | 1E |
| E2e29 | Outer right position light and daytime running light | 1E |
| E2e6 | Right front side-marker lamp | 1F |
| E2n9 | Right headlamp control unit | 3C |
| E3 | Left rear lamp unit | 17D |
| E3 | Left rear lamp unit | 18H |
| E3/1 | Inner left rear lamp unit | 17J |
| E3/1e2 | Left inside taillight | 17J |
| E3e2 | Left taillamp and parking lamp | 17D |
| E3e25 | Upper left taillight | 17H |
| E3e25 | Upper left taillight | 17C |
| E3e26 | Lower left taillight | 17J |
| E3e26 | Lower left taillight | 17C |
| E4 | Right rear lamp unit | 23D |
| E4 | Right rear lamp unit | 23H |
| E4/1 | Inner right rear lamp unit | 23J |
| E4/1e2 | Right inside taillight | 23J |
| E4e2 | Right taillamp and parking lamp | 23D |
| E4e25 | Upper right taillight | 23H |
| E4e25 | Upper right taillight | 23C |
| E4e26 | Lower right taillight | 23J |
| E4e26 | Lower right taillight | 23C |
| H4/61 | Instrument cluster speaker | 12B |
| N10/6 | Front SAM control unit | 11E |
| N10/8 | Rear SAM control unit | 16D |
| N28/1 | Trailer recognition control unit | 13J |
| N69/1 | Left front door control unit | 11J |
| N73 | Electronic ignition switch control unit | 11A |
| S1 | Exterior lights switch | 13H |
| U307 | Valid for model 213.0 | 17A |
| U309 | Valid for model 213.1 | 17A |
| U310 | Valid for model 213.2 | 17G |
| U493 | Valid for halogen lamp unit | 2J |
| U493 | Valid for halogen lamp unit | 7J |
| U493 | Valid for halogen lamp unit | 22C |
| U493 | Valid for halogen lamp unit | 17C |
| X58 | Trailer socket | 16J |
