Remove/Install Speaker Cover On Rear Door - AR72.12-P-1042LW
Model 205.0/1/2, 213, 253, 293
Shown on left side of vehicle on model 205.0

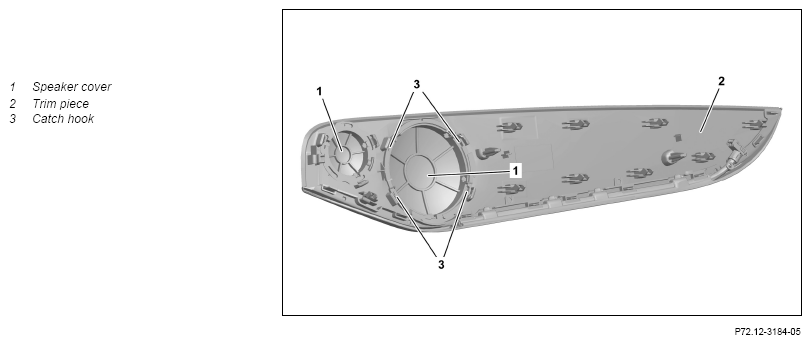

Fig 1: Speaker Cover On Rear Door Components Location - Model 213 (Shown On Left Side Of Vehicle On Model 205.0)
| Remove | |||
| 1 | Remove left and/or right door trim at Rear door | AR72.12-P-1010LW | |
| 2 | Remove trim element (2) from door trim of Rear door. | ||
| 3 | Remove adhesive residues in area of catch hooks (3) at relevant speaker cover (1) so that there is no residue. | When removing speaker cover (1) of mid-range speaker. | |
| 4 | Remove relevant speaker cover (1) from trim element (2). | ||
| Install | |||
| 5 | Clip relevant speaker cover (1) into trim element (2). | ||
| Risk of injury caused by burns to skin and eyes, risk of poisoning caused by inhaling vapors when working with plastics | Wear protective gloves and safety glasses. Ensure that the work area is adequately ventilated. |
AS00.00-Z-0001-02A | |
| 6 | Fix in place catch hooks (3) with hot melt adhesive beads. | When installing speaker cover (1) of mid-range speaker. | |
Thermoplastic adhesive gun |
|||
| 7 | Install trim element (2) in door trim of Rear door. | ||
| 8 | Install left and/or right door trim at Rear door. | AR72.12-P-1010LW |
