Wiring Diagram Of Driver-Side Seat Control Module - PE91.29-P-2104-97XBA
Model 257, 290 up to model year 2021 with code 275 (Memory Package (driver's seat, steering column and mirror))
| Code: | Designation: | Position: |
|---|---|---|

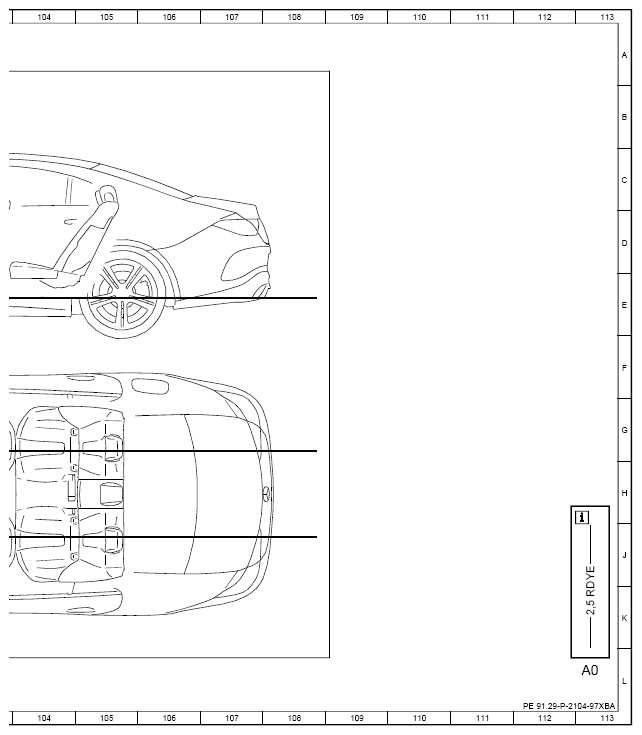

| A0 | Use of wiring diagrams | 113L |
| CAN B | Interior CAN | 13K |
| Code 275 | Memory package | 37F |
| Code 275 | Memory package | 32F |
| Code 275 | Memory package | 74E |
| Code 275 | Memory package | 16D |
| Code 275 | Memory package | 45J |
| Code 275 | Memory package | 53J |
| Code 401 | Seat climate control for driver and front passenger | 69F |
| Code 401 | Seat climate control for driver and front passenger | 46K |
| Code 401 | Seat climate control for driver and front passenger | 53K |
| Code 873 | Seat heater for driver and front passenger | 45F |
| Code 902 | Seat heater Plus for driver and front passenger | 53F |
| Code F257 | MODEL SERIES 257 | 45J |
| Code F257 | MODEL SERIES 257 | 53J |
| Code F290 | Model series 290 | 45K |
| Code F290 | Model series 290 | 53K |
| Code L | LEFT-HAND DRIVE | 96J |
| Code L | LEFT-HAND DRIVE | 11D |
| Code L | LEFT-HAND DRIVE | 47L |
| Code L | LEFT-HAND DRIVE | 48L |
| Code L | LEFT-HAND DRIVE | 51L |
| Code L | LEFT-HAND DRIVE | 54L |
| Code L | LEFT-HAND DRIVE | 56L |
| Code L | LEFT-HAND DRIVE | 58L |
| Code L | LEFT-HAND DRIVE | 61L |
| Code L | LEFT-HAND DRIVE | 63L |
| Code L | LEFT-HAND DRIVE | 70L |
| Code L | LEFT-HAND DRIVE | 72L |
| Code R | RIGHT-HAND DRIVE | 96G |
| Code R | RIGHT-HAND DRIVE | 11D |
| Code R | RIGHT-HAND DRIVE | 46L |
| Code R | RIGHT-HAND DRIVE | 48L |
| Code R | RIGHT-HAND DRIVE | 51L |
| Code R | RIGHT-HAND DRIVE | 54L |
| Code R | RIGHT-HAND DRIVE | 56L |
| Code R | RIGHT-HAND DRIVE | 58L |
| Code R | RIGHT-HAND DRIVE | 61L |
| Code R | RIGHT-HAND DRIVE | 63L |
| Code R | RIGHT-HAND DRIVE | 70L |
| Code R | RIGHT-HAND DRIVE | 72L |
| F1/3 | Passenger-side A-pillar fuse box | 8L |
| F1/3f303 | Fuse 303 | 7L |
| LIN B18 | Driver seat LIN | 66K |
| M18/10 | Left front backrest seat ventilation motors | 73L |
| M18/11 | Right front seat cushion seat ventilation motors | 71L |
| M18/11x1 | Right front seat cushion seat ventilation motor electrical connector | 70H |
| M18/12 | Right front backrest seat venti I at ion motors | 73L |
| M18/12x1 | Right front backrest seat ventilation motor electrical connector | 72H |
| M18/9 | Left front seat cushion seat venti I at ion motors | 71L |

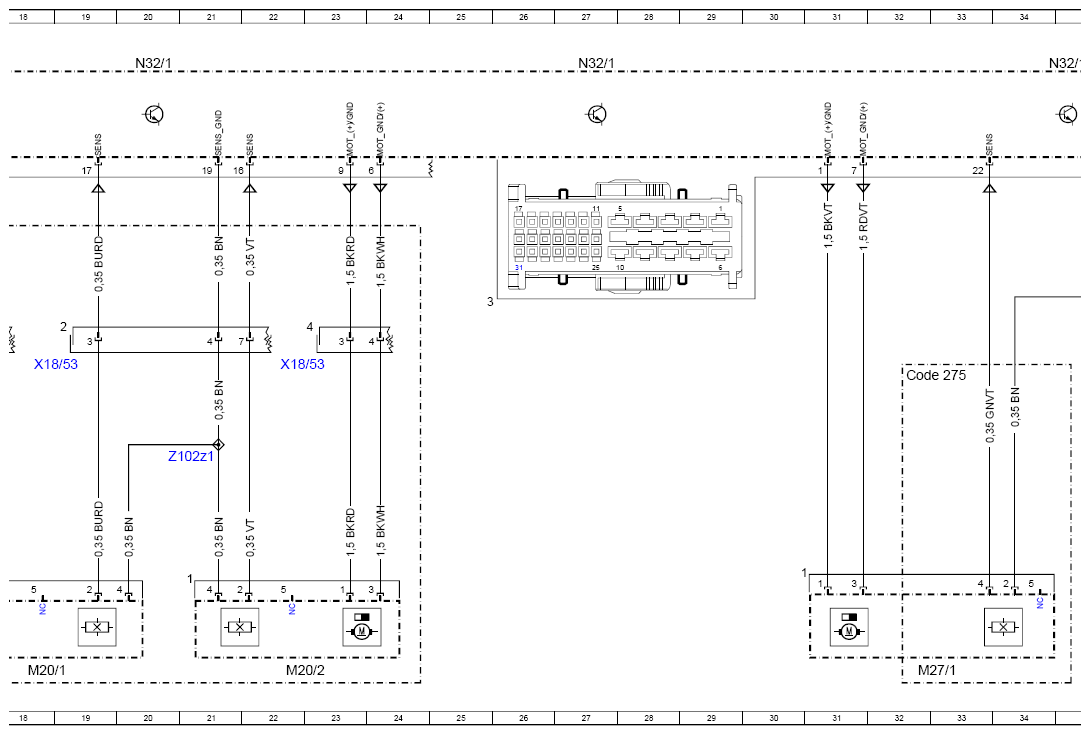

| M20/1 | Steering column in/out adjustment motor | 18L |
| M20/2 | Steering column up/down adjustment motor | 22L |
| M27/1 | Driver seat fore/aft adjustment motor | 32L |

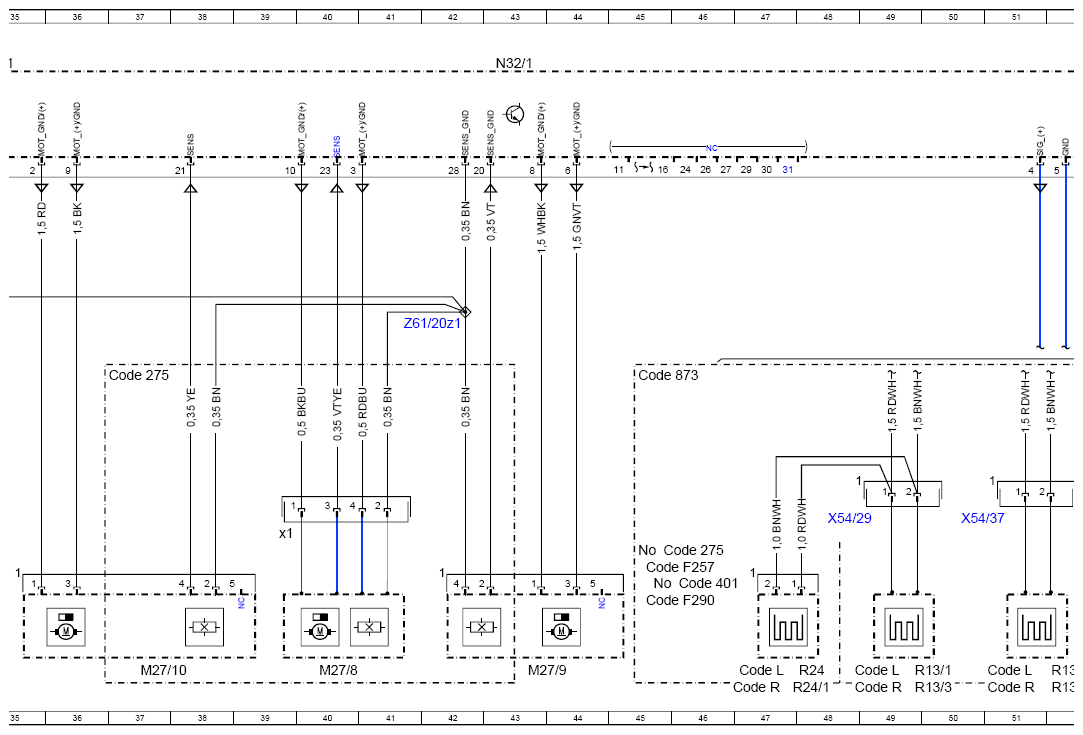

| M27/10 | Driver seat height adjustment motor | 37L |

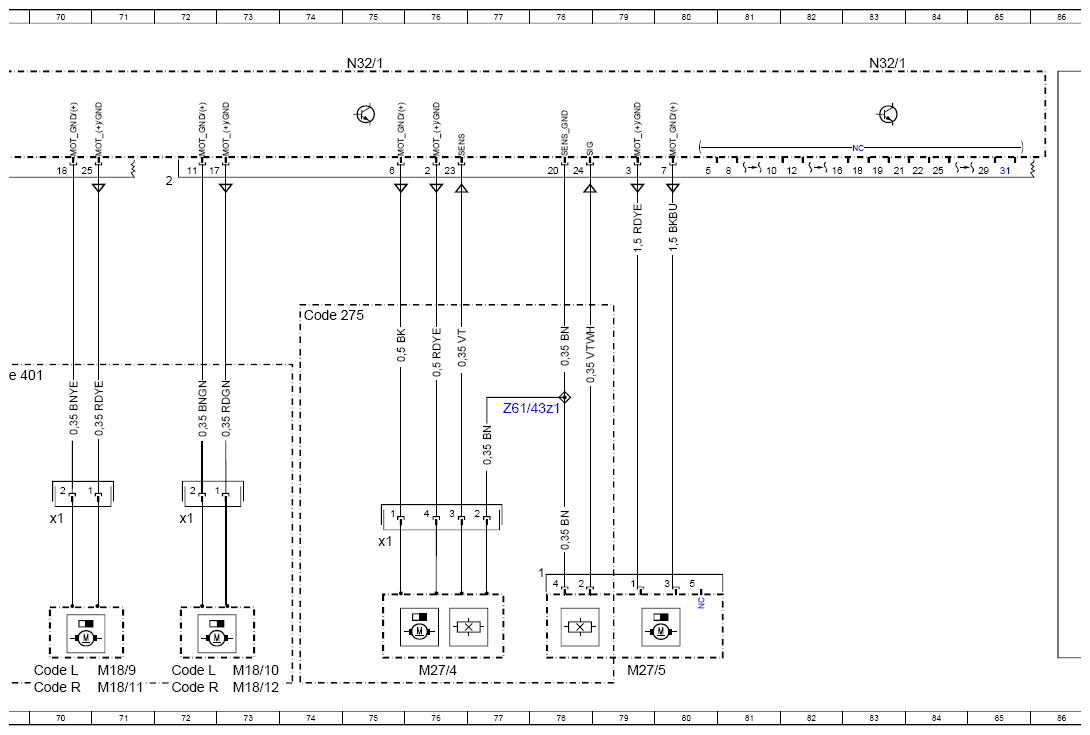

| M27/4 | Driver seat head restraint adjustment motor | 76L |
| M27/4x1 | Head restraint adjustment motor electrical connector, driver seat | 75J |
| M27/5 | Driver seat backrest inclination adjustment motor | 79L |
| M27/8 | Seat cushion length adjustment motor, driver seat | 40L |
| M27/8x1 | Seat cushion length adjustment motor electrical connector, driver seat | 39J |
| M27/9 | Seat inclination adjustment motor, driver seat | 43L |
| N25/5 | Driver seat heater control unit | 66L |

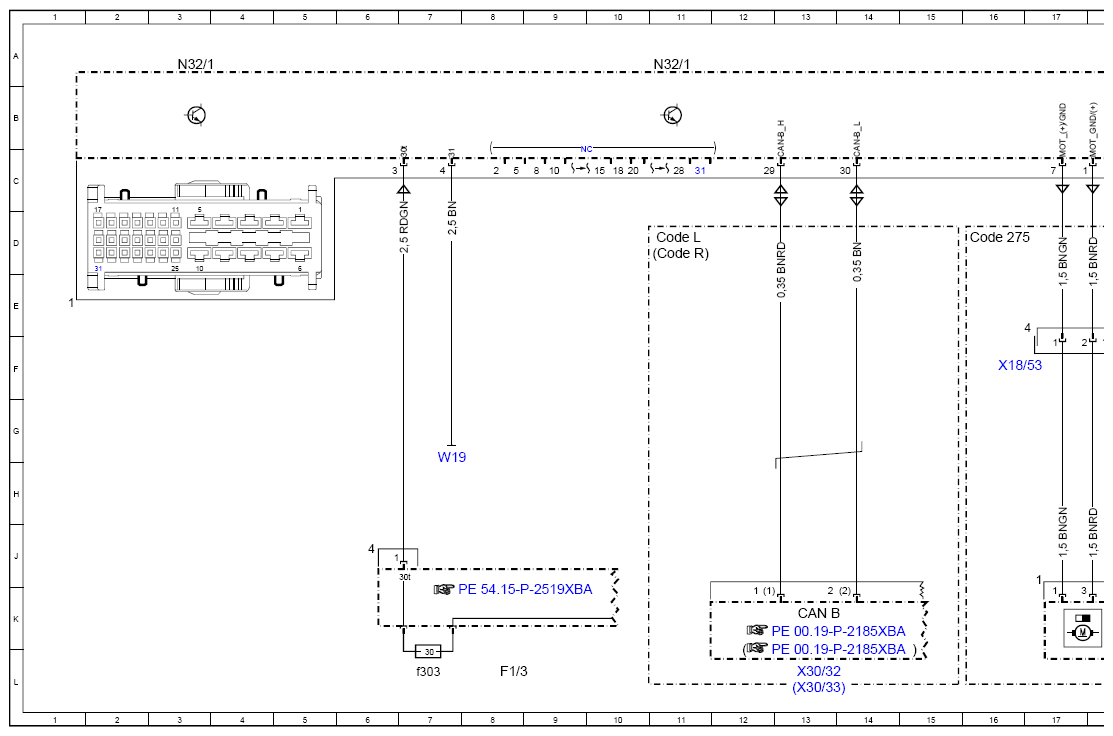

| N32/1 | Driver seat control unit | 3A |

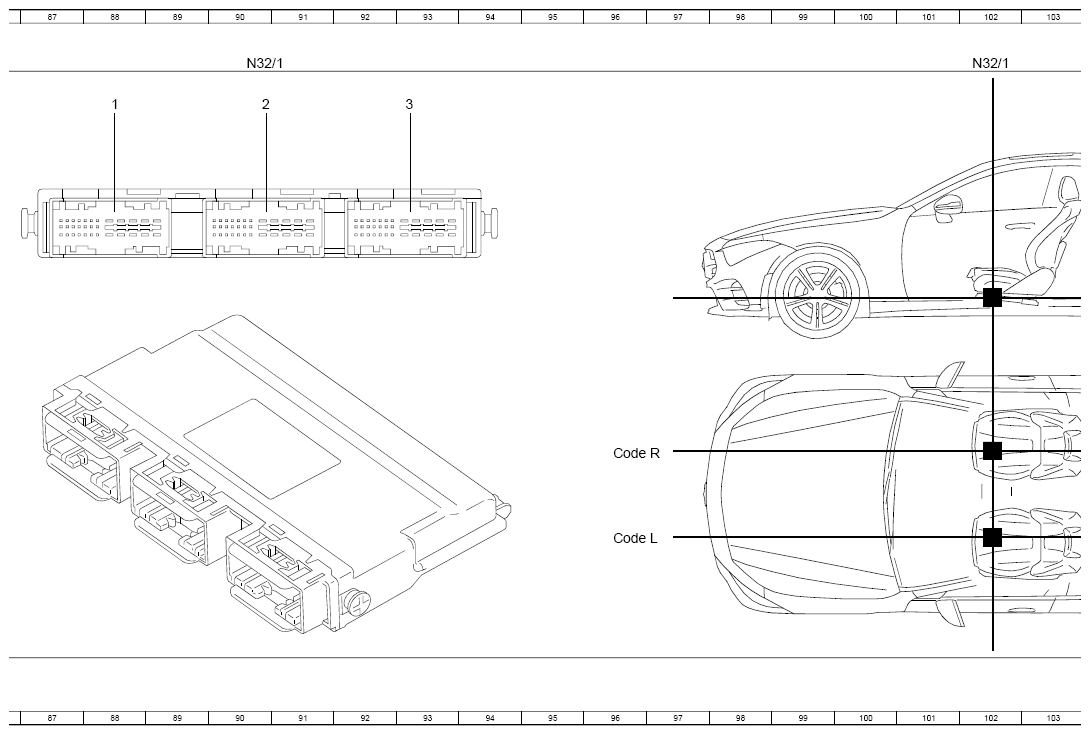

| N32/1 | Driver seat control unit | 90A |
| N32/1 | Driver seat control unit | 102A |
| N32/1 | Driver seat control unit | 11A |
| N32/1 | Driver seat control unit | 20A |
| N32/1 | Driver seat control unit | 27A |
| N32/1 | Driver seat control unit | 35A |
| N32/1 | Driver seat control unit | 43A |
| N32/1 | Driver seat control unit | 52A |
| N32/1 | Driver seat control unit | 60A |
| N32/1 | Driver seat control unit | 68A |
| N32/1 | Driver seat control unit | 75A |
| N32/1 | Driver seat control unit | 83A |
| R13/1 | Left front seat cushion heater pad | 49L |
| R13/11 | Left front seat cushion side bolster heater pad | 57L |
| R13/11b1 | Left front seat cushion side bolster heater pad temperature sensor | 59L |
| R13/12 | Left front seat backrest side bolster heater pad | 62L |
| R13/12b1 | Left front seat backrest side bolster heater pad temperature sensor | 64L |
| R13/13 | Right front seat cushion side bolster heater pad | 57L |
| R13/13b1 | Right front seat cushion side bolster heater pad temperature sensor | 59L |
| R13/14 | Right front seat backrest side bolster heater pad | 62L |
| R13/14b1 | Right front seat backrest side bolster heater pad temperature sensor | 64L |
| R13/2 | Left front seat backrest heater pad | 52L |
| R13/3 | Right front seat cushion heater pad | 49L |
| R13/4 | Right front seat backrest heater pad | 52L |
| R24 | Adjustable seat cushion length heater pad, left front seat | 48L |
| R24 | Adjustable seat cushion length heater pad, left front seat | 55L |
| R24/1 | Adjustable seat cushion length heater pad, right front seat | 47L |
| R24/1 | Adjustable seat cushion length heater pad, right front seat | 55L |
| W19 | Right front seat crossmember ground point | 7G |
| X18/53 | Driver side cockpit/frame floor assembly electrical connector | 16F |
| X18/53 | Driver side cockpit/frame floor assembly electrical connector | 19F |
| X18/53 | Driver side cockpit/frame floor assembly electrical connector | 22F |
| X30/32 | Interior CAN (CAN B) potential distributor, left | 13L |
| X30/33 | Interior CAN (CAN B) potential distributor, right | 13L |

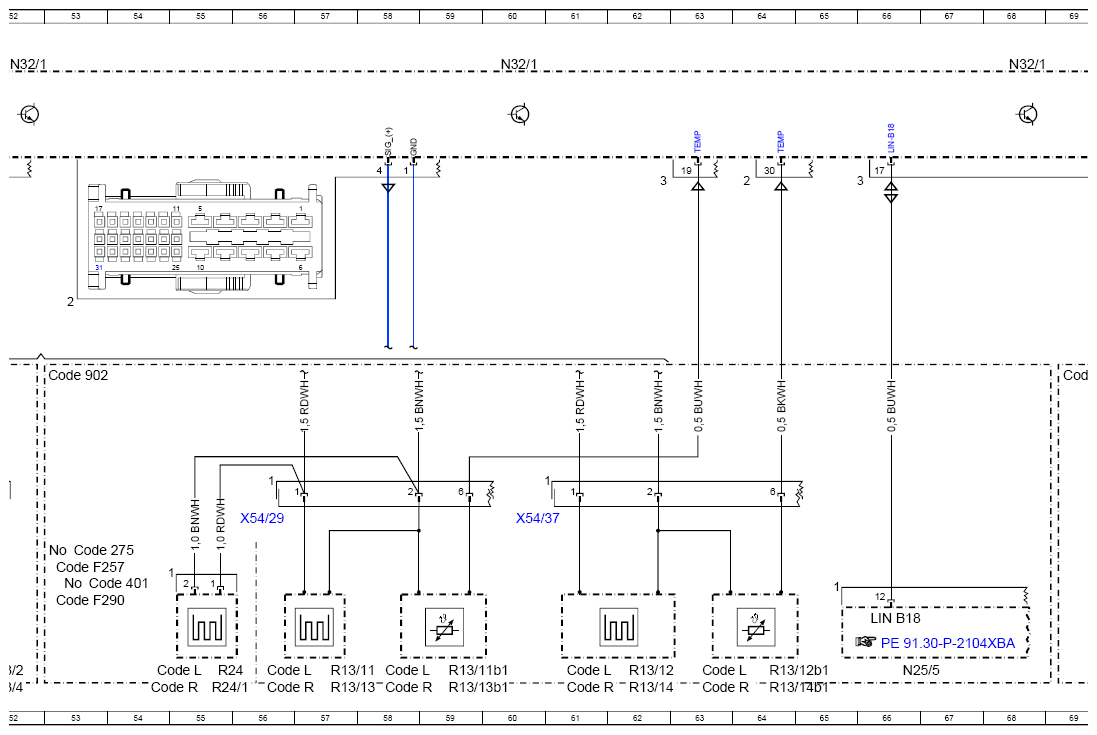

| X54/29 | Driver seat heater electrical connector | 48H |
| X54/29 | Driver seat heater electrical connector | 56H |
| X54/37 | Driver seat heater electrical connector | 50H |
| X54/37 | Driver seat heater electrical connector | 60H |
| Z102z1 | Ground connection connector sleeve | 21G |
| Z61/20z1 | Ground connection connector sleeve | 42E |
| Z61/43z1 | Ground connection connector sleeve | 78G |
