Remove/Install Headlamp Unit Holder - AR82.10-P-4740FR
Model 257, 290
| Remove | |||
| 1 | Remove front lamp unit (E1, E2). | AR82.10-P-4733FR | |

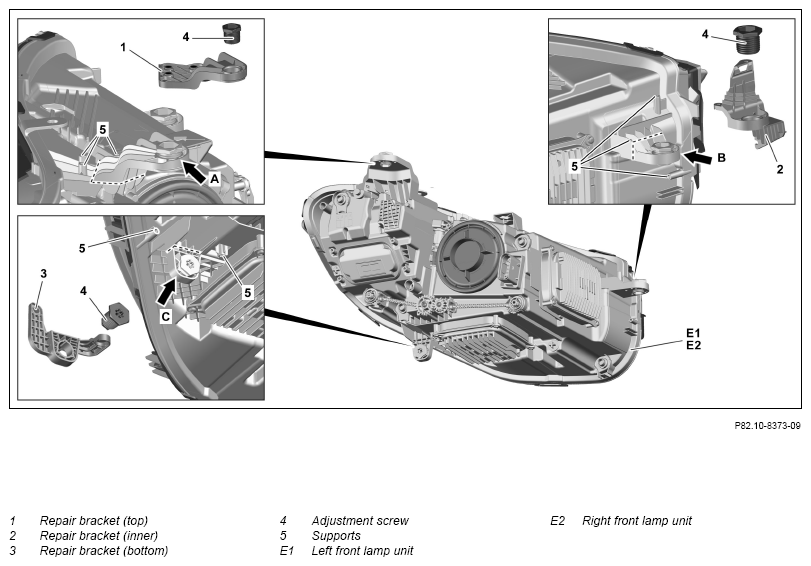

| 2.1 | Cut back residues of damaged bracket (arrows A, B, C) until the corresponding repair bracket (1, 2, 3) can be fitted. | If no repair bracket (1, 2, 3) has been installed yet. | |
| 2.2 | Remove screws from damaged repair bracket (1, 2, 3) and remove repair bracket (1, 2, 3). | If a repair bracket (1, 2, 3) has already been installed. | |
| 3 | Clean and deburr repair area on front lamp unit (E1, E2). | ||
| Check | |||
| 4 | Check front lamp unit (E1, E2) for further signs of damage. | If there is a problem, ↓ replace front lamp unit (E1, E2). |
|
| Install | |||
| 5.1 | Align setting screw (4) of new repair bracket (1, 2, 3) according to setting screw (4) of damaged bracket (arrows A, B, C). | If no repair bracket (1, 2, 3) has been installed yet. | |
| 5.2 | Align setting screw (4) of new repair bracket (1, 2, 3) according to setting screw (4) of damaged bracket (1, 2, 3). | If a repair bracket (1, 2, 3) has already been installed. | |
| 6 | Position the repair bracket (1, 2, 3) on the front lamp unit (E1, E2) and secure onto corresponding mounts (5). | ||
| 7 | Install front lamp unit (E1, E2). | AR82.10-P-4733FR |
