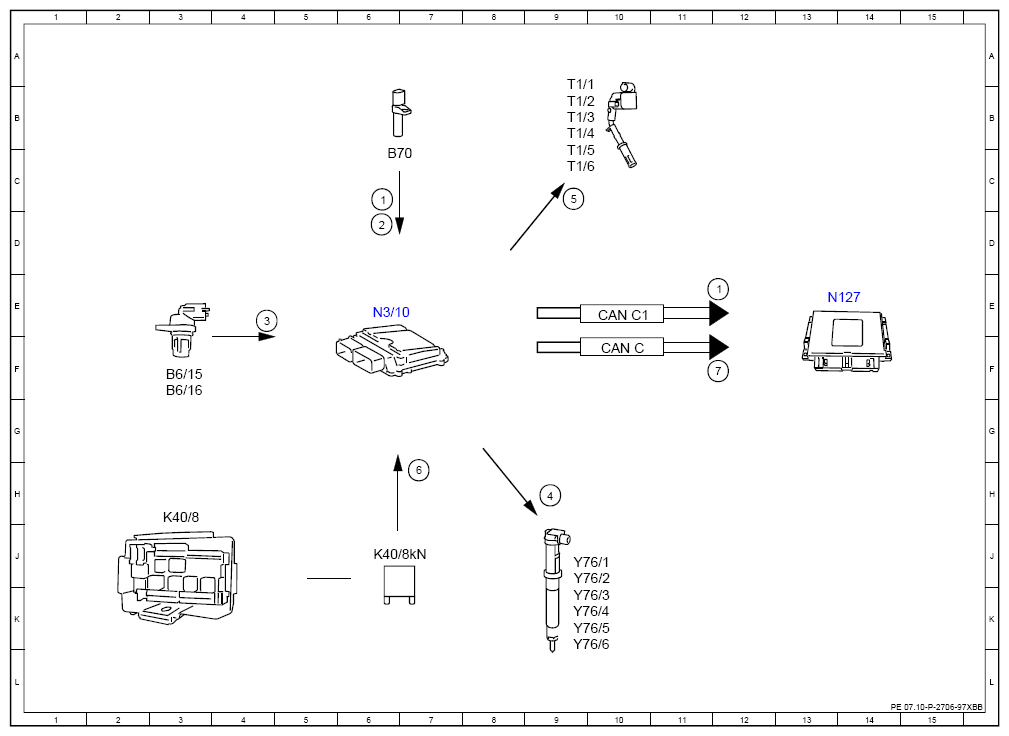

Electrical Function Schematic, Synchronization Of The Injection And Firing Order - PE07.10-P-2706-97XBB

Engine 256.9 in model 257, 290 up to model year 2021

Code: Designation: Position:
1 Engine speed, signal 12E
1 Engine speed, signal 6C
2 Crankshaft Hall sensor, signal 6D
3 Camshaft Hall sensor, signal 4E
4 Fuel injectors, actuation 9H
5 Ignition coils, actuation 9C
6 Circuit 87, status 7H
7 Engine running, signal 12F
B6/15 Intake camshaft Hall sensor 3F
B6/16 Exhaust camshaft Hall sensor 3F
B70 Crankshaft Hall sensor 6C
CAN C Engine CAN 10F
CAN C1 Drive train CAN 10E
K40/8 Engine fuse and relay module 3H
K40/8kN Circuit 87M relay 6J
N127 Drivetrain control unit 13E
N3/10 ME-SFI [ME] control unit 6E
T1/1 Cylinder 1 ignition coil 9B
T1/2 Cylinder 2 ignition coil 9B
T1/3 Cylinder 3 ignition coil 9B
T1/4 Cylinder 4 ignition coil 9B
T1/5 Cylinder 5 ignition coil 9C
T1/6 Cylinder 6 ignition coil 9C
Y76/1 Cylinder 1 fuel injector 9J
Y76/2 Cylinder 2 fuel injector 9J
Y76/3 Cylinder 3 fuel injector 9K
Y76/4 Cylinder 4 fuel injector 9K
Y76/5 Cylinder 5 fuel injector 9K
Y76/6 Cylinder 6 fuel injector 9K
G14554839Courtesy of MERCEDES-BENZ USA
