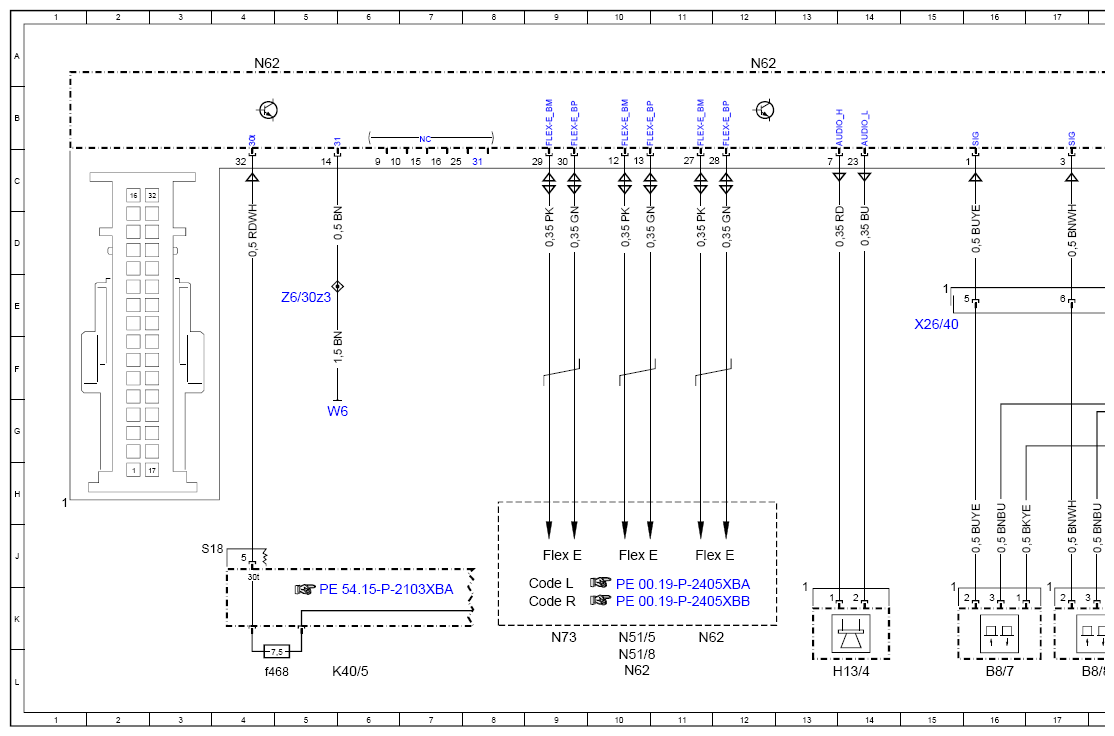

Wiring Diagram Of Parking System Control Unit - PE54.65-P-2107-97XBA
Model 257, 290 up to model year 2021 with code 235 (Active Parking Assist) Control unit N62
| Code: | Designation: | Position: |
|---|---|---|

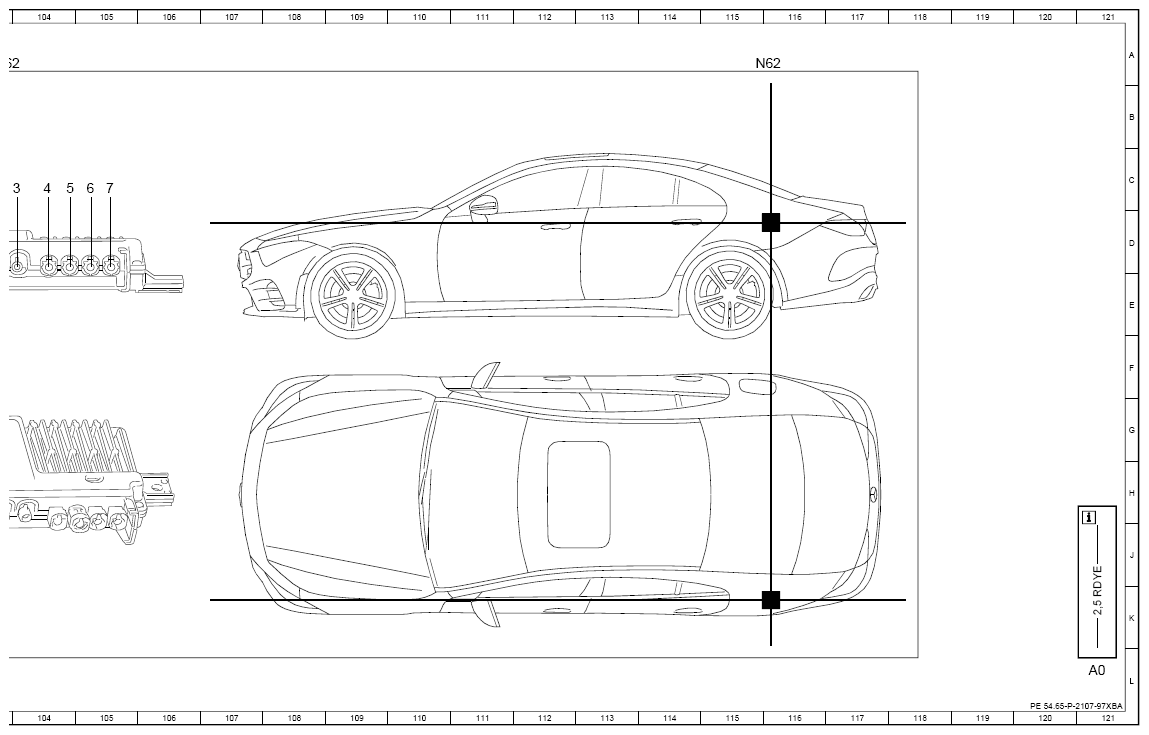

| A0 | Use of wiring diagrams | 121L |
| A2/102 | Left telephone antenna | 89L |
| A2/103 | Right telephone antenna | 90L |

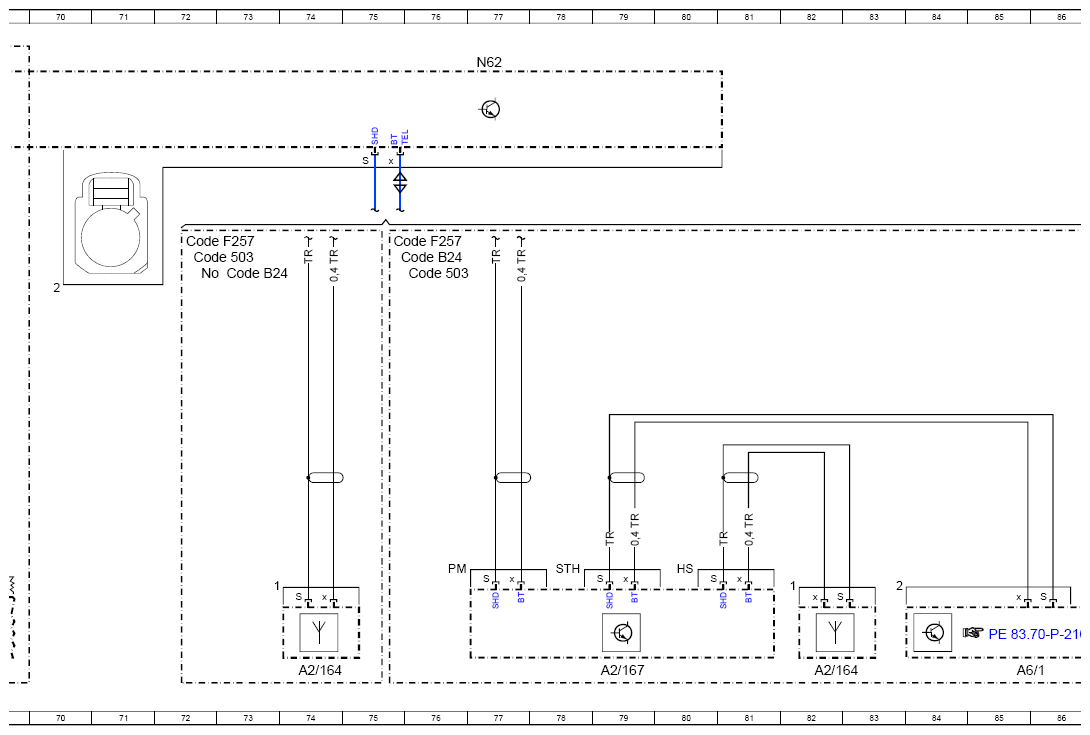

| A2/164 | Remote Park-Pilot/stationary heater antenna | 74L |
| A2/164 | Remote Park-Pilot/stationary heater antenna | 82L |
| A2/167 | Remote Park-Pilot/stationary heater antenna splitter | 79L |
| A26/17 | Head unit | 67L |
| A6/1 | Stationary heater radio remote control receiver | 85L |

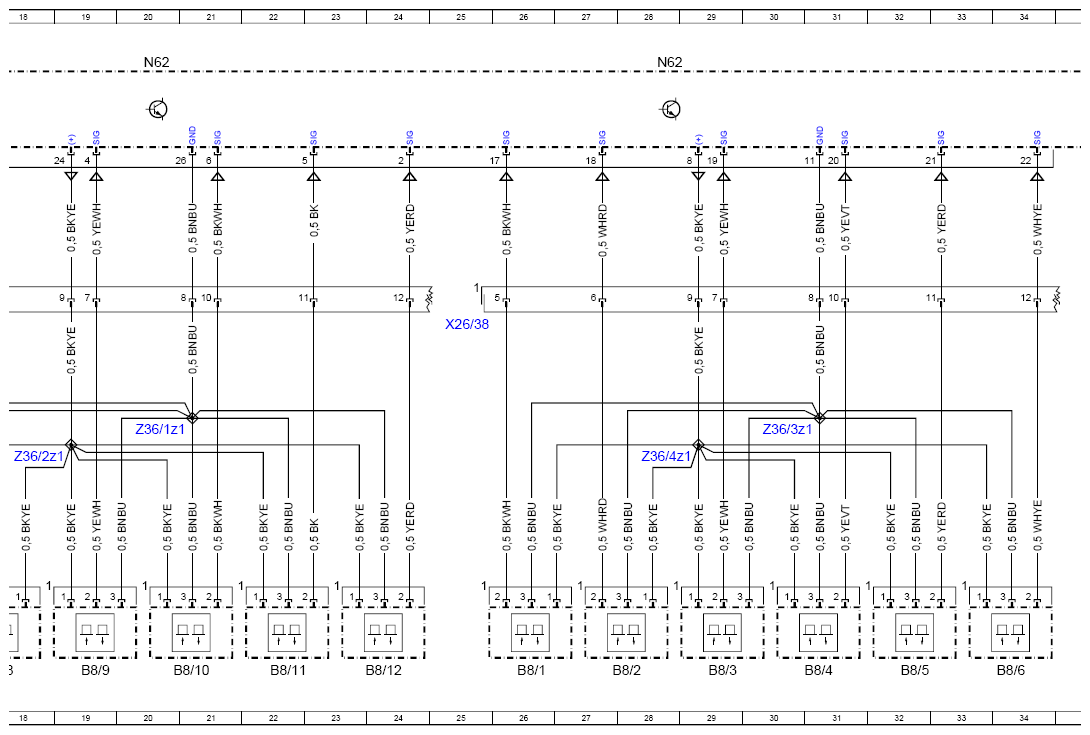

| B8/1 | Outer left front parking system distance sensor | 26L |
| B8/10 | Outer left rear parking system distance sensor | 21L |
| B8/11 | Center left rear parking system distance sensor | 22L |
| B8/12 | Center right rear parking system distance sensor | 24L |
| B8/2 | Center left front parking system distance sensor | 28L |
| B8/3 | Inner left front parking system distance sensor | 29L |
| B8/4 | Inner right front parking system distance sensor | 31L |
| B8/5 | Center right front parking system distance sensor | 32L |
| B8/6 | Outer right front parking system distance sensor | 34L |
| B8/7 | Outer right rear parking system distance sensor | 16L |
| B8/8 | Inner right rear parking system distance sensor | 18L |
| B8/9 | Inner left rear parking system distance sensor | 19L |
| B84/10 | 360° system reversing camera | 52L |
| B84/10x1 | 360° system reversing camera electrical connector | 51J |

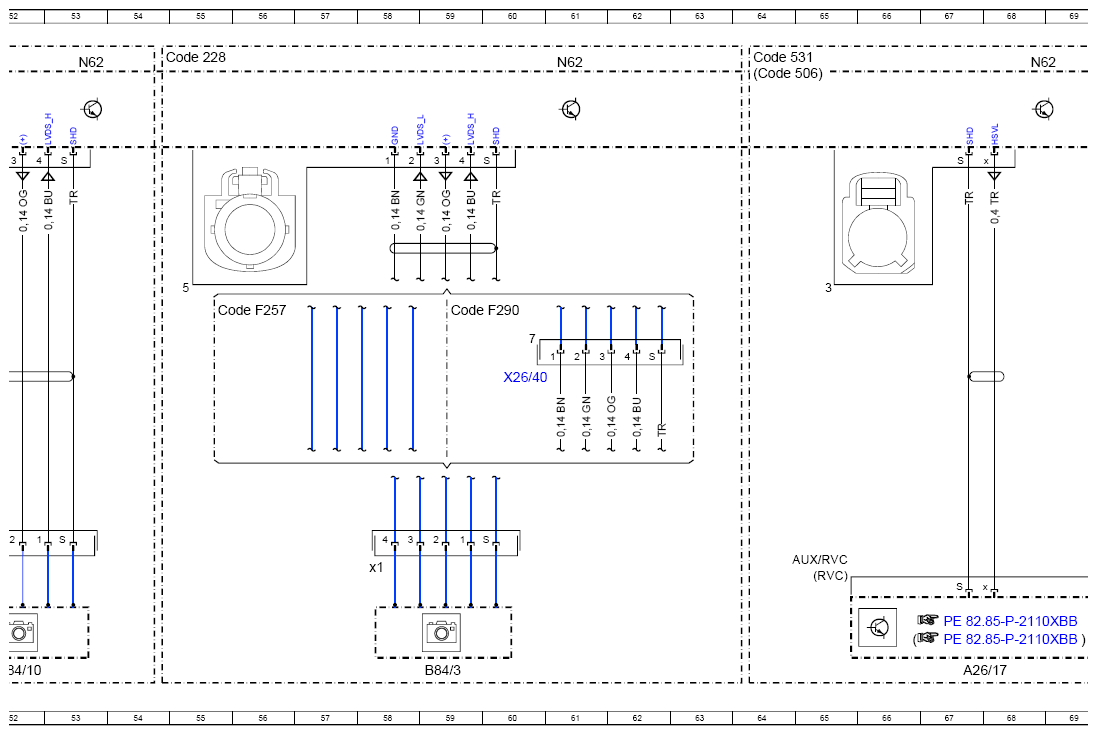

| B84/3 | Backup camera | 59L |
| B84/3x1 | Backup camera electrical connector | 58J |

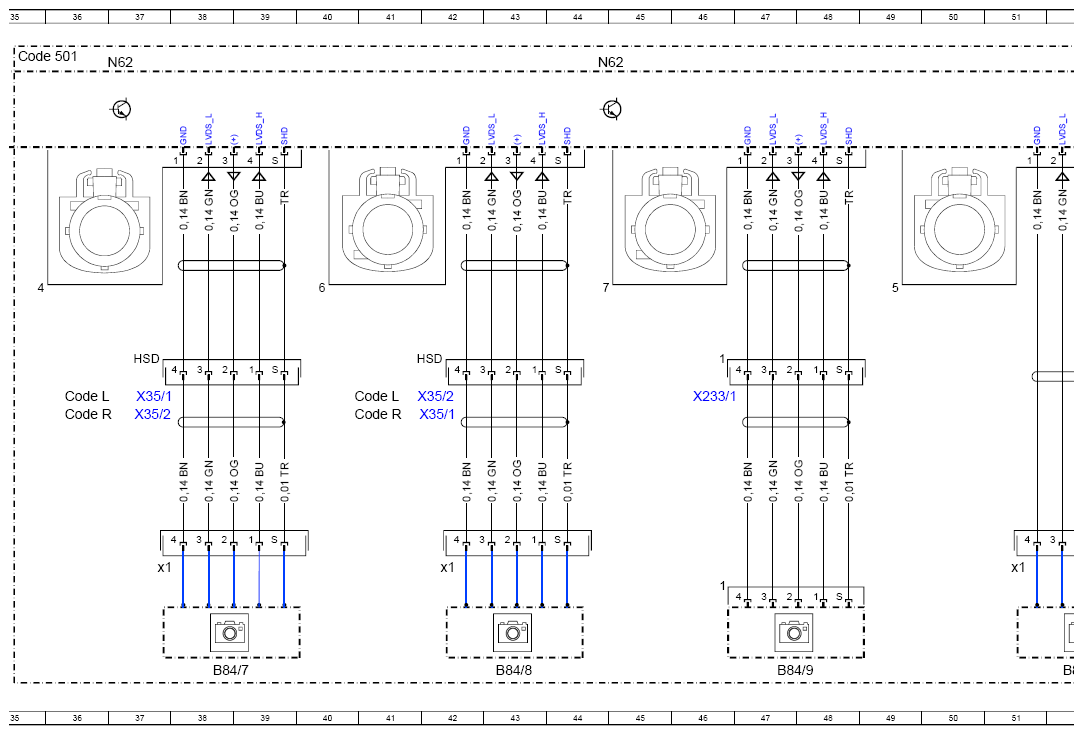

| B84/7 | Left outside mirror 360° camera | 38L |
| B84/7x1 | Left outside mirror 360° camera electrical connector | 37J |
| B84/8 | Right outside mirror 360° camera | 43L |
| B84/8x1 | Right outside mirror 360° camera electrical connector | 42J |
| B84/9 | Front end 360° camera | 47L |
| Code 228 | Stationary heater | 54A |
| Code 501 | 360° camera | 35A |
| Code 503 | Remote Park-Pilot | 72D |
| Code 503 | Remote Park-Pilot | 76E |
| Code 503 | Remote Park-Pilot | 88D |
| Code 506 | Audio 20 NTG 5.5 radio | 64A |
| Code 531 | C0MAND APS | 64A |
| Code B24 | Remote control for stationary heater | 75D |
| Code B24 | Remote control for stationary heater | 73E |
| Code F257 | MODEL SERIES 257 | 72D |
| Code F257 | MODEL SERIES 257 | 75D |
| Code F257 | MODEL SERIES 257 | 55E |
| Code F257 | MODEL SERIES 257 | 92D |
| Code F290 | Model series 290 | 59E |
| Code F290 | Model series 290 | 95D |
| Code F290 | Model series 290 | 88D |
| Code L | LEFT-HAND DRIVE | 9K |
| Code L | LEFT-HAND DRIVE | 36G |
| Code L | LEFT-HAND DRIVE | 40G |
| Code R | RIGHT-HAND DRIVE | 9K |
| Code R | RIGHT-HAND DRIVE | 36G |
| Code R | RIGHT-HAND DRIVE | 40G |
| Flex E | Chassis FlexRay | 11J |
| Flex E | Chassis FlexRay | 10J |
| Flex E | Chassis FlexRay | 9J |
| H13/4 | Parking system speaker | 14L |
| K40/5 | Rear fuse and relay module | 6L |
| K40/5f468 | Fuse 468 | 4L |

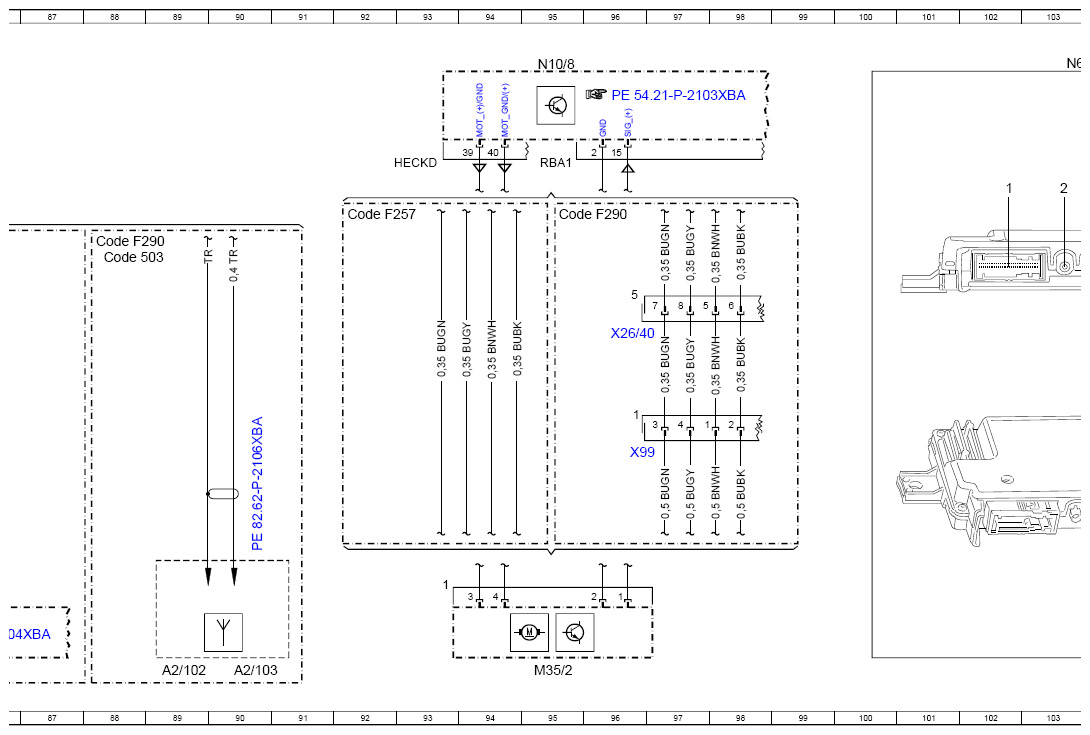

| M35/2 | Rear camera cover motor | 95L |
| N10/8 | Rear SAM control unit | 95A |
| N51/5 | Adaptive damping system control unit | 10K |
| N51/8 | AIR BODY CONTROL Plus control unit | 10L |
| N62 | Parking system control unit | 11K |
| N62 | Parking system control unit | 10L |
| N62 | Parking system control unit | 4A |
| N62 | Parking system control unit | 12A |
| N62 | Parking system control unit | 28A |
| N62 | Parking system control unit | 20A |
| N62 | Parking system control unit | 37A |
| N62 | Parking system control unit | 44A |
| N62 | Parking system control unit | 53A |
| N62 | Parking system control unit | 103A |
| N62 | Parking system control unit | 115A |
| N62 | Parking system control unit | 61A |
| N62 | Parking system control unit | 68A |
| N62 | Parking system control unit | 77A |
| N73 | Electronic ignition switch control unit | 9K |
| W6 | Left wheel arch trunk ground point | 5G |
| X233/1 | Front end 360° camera electrical connector | 46G |
| X26/38 | Front bumper electrical connector | 25E |
| X26/40 | Rear bumper electrical connector | 15E |
| X26/40 | Rear bumper electrical connector | 60F |
| X26/40 | Rear bumper electrical connector | 96F |
| X35/1 | Driver door electrical connector | 37G |
| X35/1 | Driver door electrical connector | 42G |
| X35/2 | Front passenger door electrical connector | 37G |
| X35/2 | Front passenger door electrical connector | 42G |
| X99 | Rear bumper electrical connector | 96G |
| Z36/1z1 | Ground connection connector sleeve | 20G |
| Z36/2z1 | Voltage supply connector sleeve | 18G |
| Z36/3z1 | Ground connection connector sleeve | 30G |
| Z36/4z1 | Voltage supply connector sleeve | 28G |
| Z6/30z3 | Ground connection connector sleeve | 5E |
