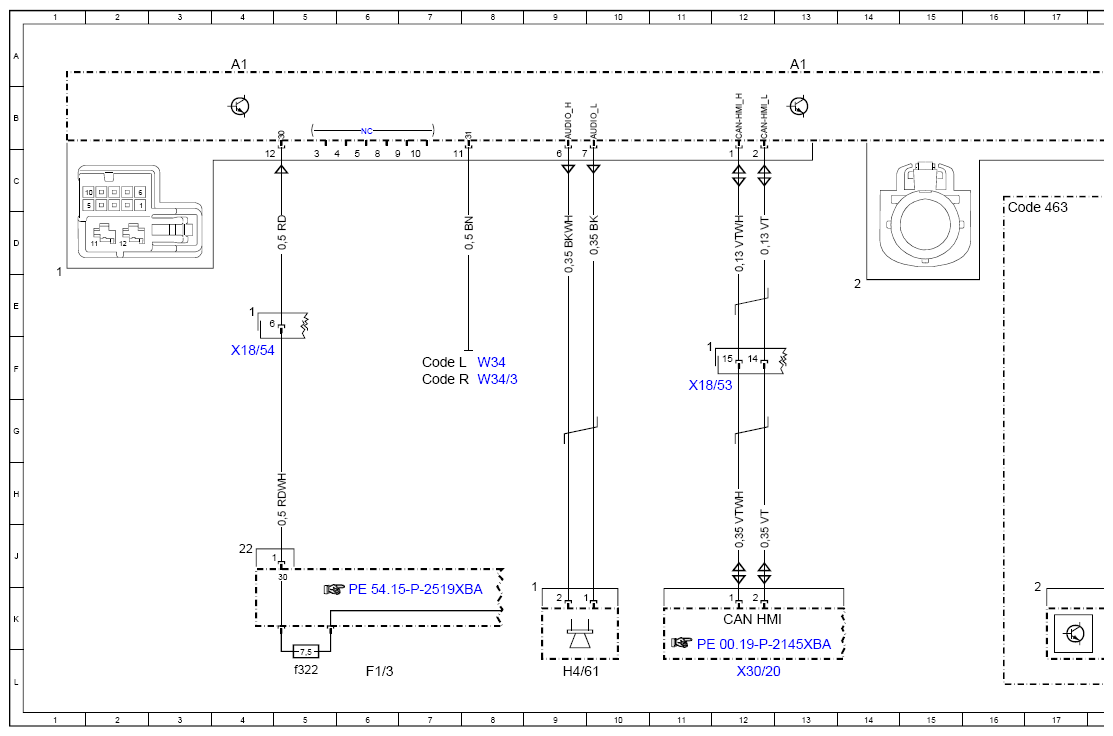

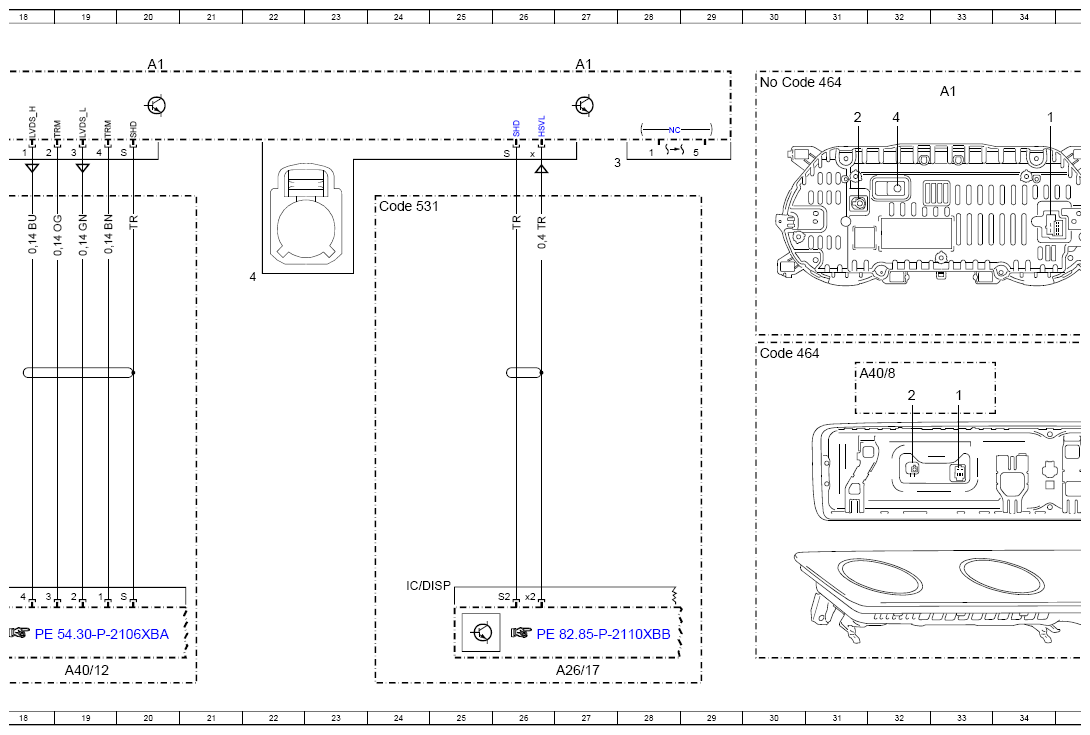

Wiring Diagram For Instrument Cluster (IC) Control Unit - PE54.30-P-2101-97XBA

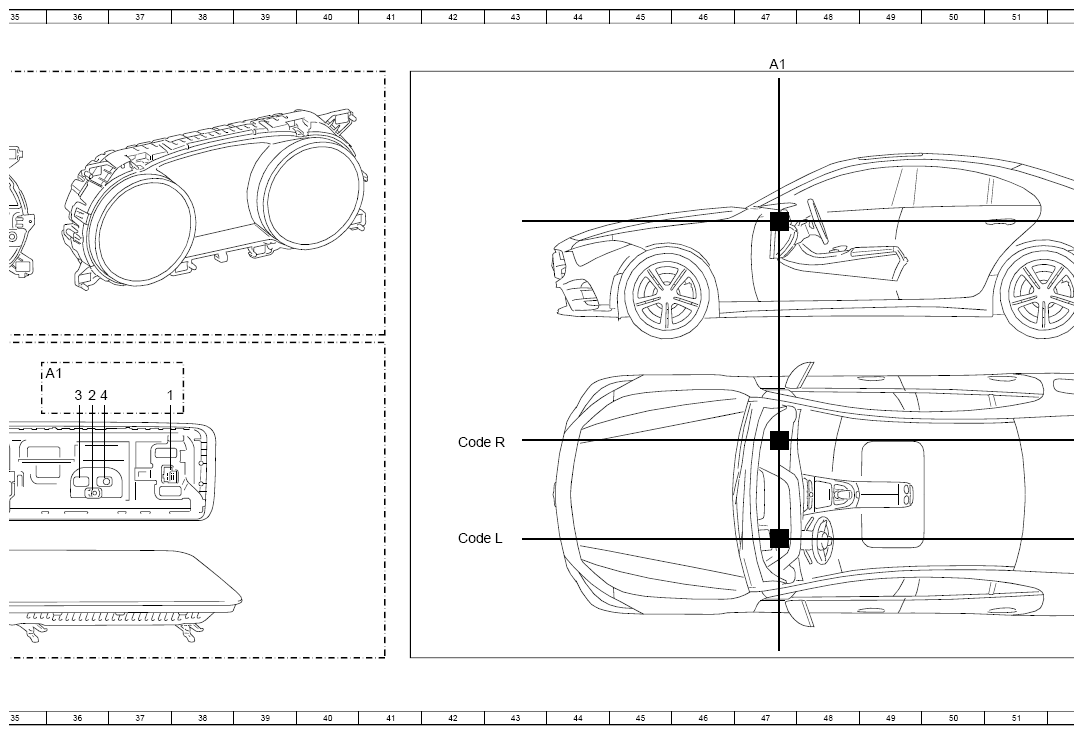

Model 257, 290 up to model year 2021 Control unit A1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 56L |
| A0 | Instrument cluster | 4A |
| A1 | Instrument cluster | 13A |
| A1 | Instrument cluster | 20A |
| A1 | Instrument cluster | 27A |
| A1 | Instrument cluster | 47A |
| A1 | Instrument cluster | 35F |
| A1 | Instrument cluster | 33B |
| A26/17 | Head unit | 27L |
| A40/12 | Head-up display | 19L |
| A40/8 | Audio/COMAND display | 31F |
| CAN HMI | User interface CAN | 12K |
| Code 463 | Head-up display | 16D |
| Code 464 | Digital instrument cluster full display | 30F |
| Code 464 | Digital instrument cluster full display | 30B |
| Code 531 | COMAND APS | 24D |
| Code L | LEFT-HAND DRIVE | 7F |
| Code L | LEFT-HAND DRIVE | 42J |
| Code R | RIGHT-HAND DRIVE | 7F |
| Code R | RIGHT-HAND DRIVE | 42G |
| F1/3 | Passenger-side A-pillar fuse box | 6L |
| F1/3f322 | Fuse 322 | 5L |
| H4/61 | Instrument cluster speaker | 9L |
| W34 | Left footwell ground point | 8F |
| W34/3 | Right footwell ground point | 8F |
| X18/53 | Driver side cockpit/frame floor assembly electrical connector | 12F |
| X18/54 | Passenger side cockpit/frame floor assembly electrical connector | 4F |
| X30/20 | User interface CAN (CAN HMD potential distributor | 12L |
