Wiring Diagram For Multifunction Camera - PE54.21-P-2129-97XBB

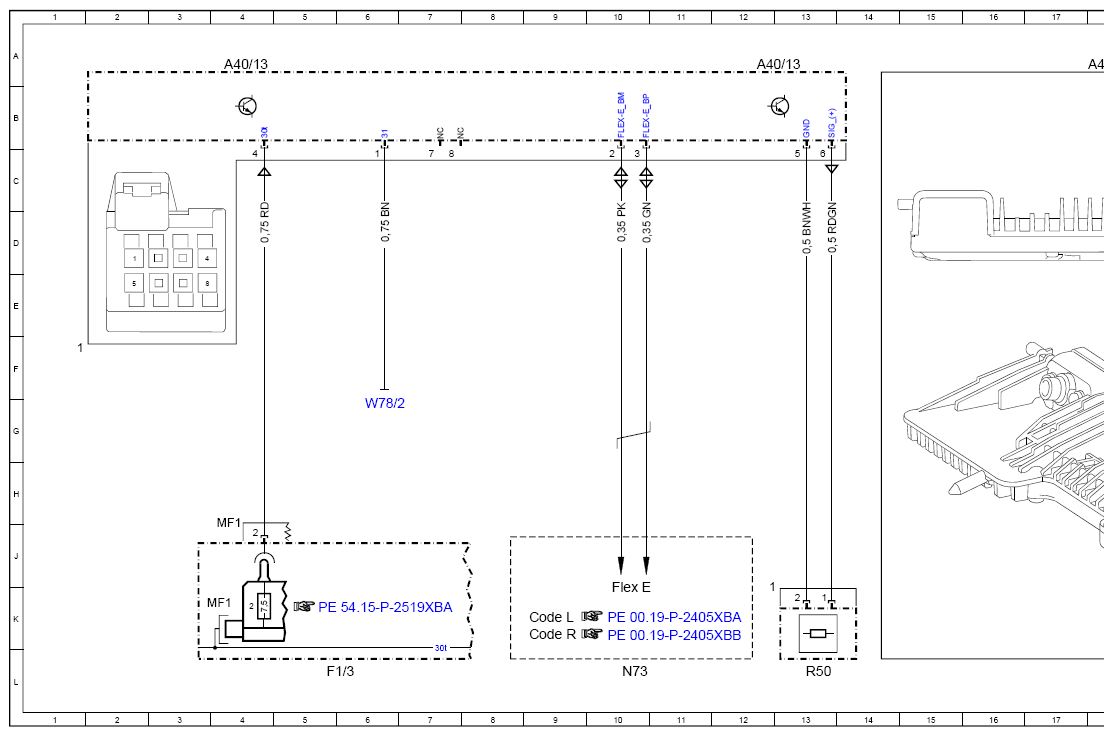

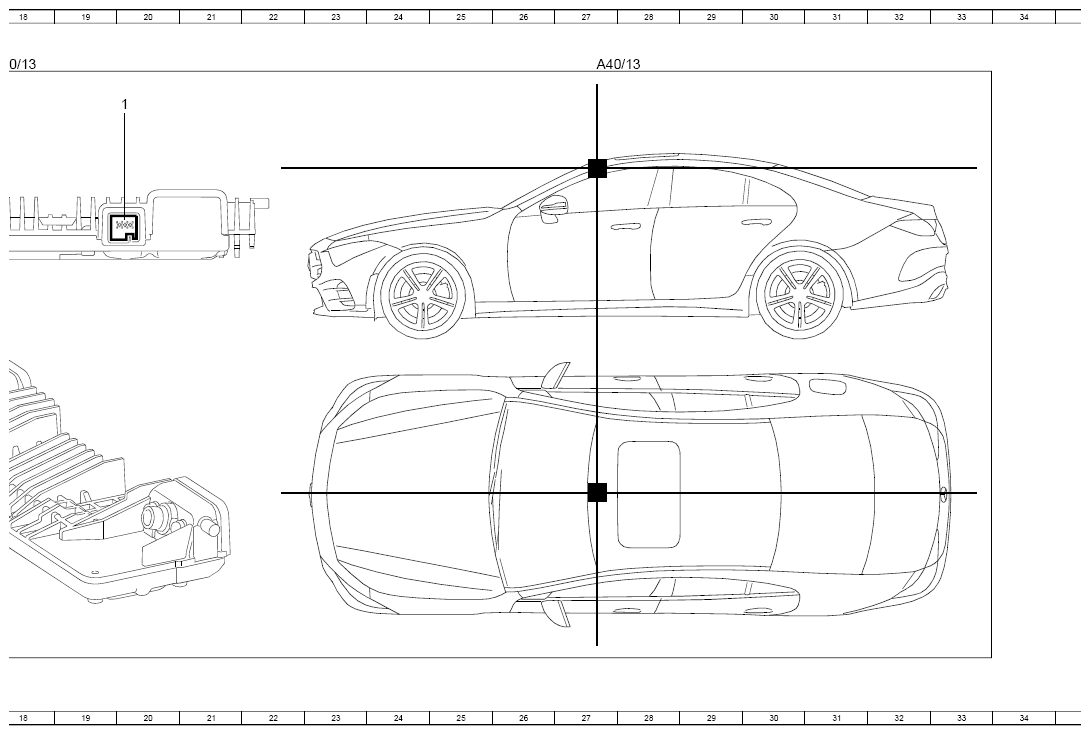

Model 257, 290 up to model year 2021 with code 233 (Adaptive cruise control Plus (DISTRONIC PLUS)) Camera A40/13
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| A40/13 | Stereo multifunction camera | 4A |
| A40/13 | Stereo multifunction camera | 12A |
| A40/13 | Stereo multifunction camera | 27A |
| A40/13 | Stereo multifunction camera | 18A |
| Code L | LEFT-HAND DRIVE | 9K |
| Code R | RIGHT-HAND DRIVE | 9K |
| F1/3 | Passenger-side A-pillar fuse box | 5L |
| F1/3MF1 | Multiple fuse 1 | 4K |
| Flex E | Chassis FlexRay | 10K |
| N73 | Electronic ignition switch control unit | 10L |
| R50 | Auxiliary heater heating element | 13L |
| W78/2 | Roof ground point 2 | 6G |
