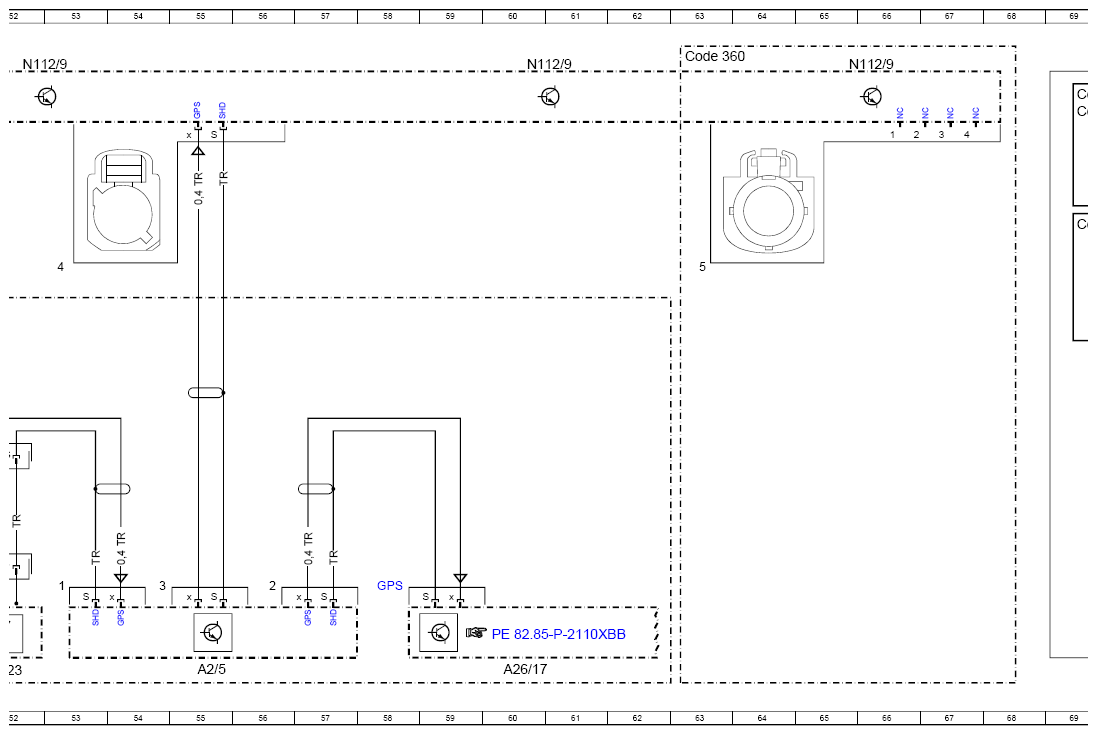

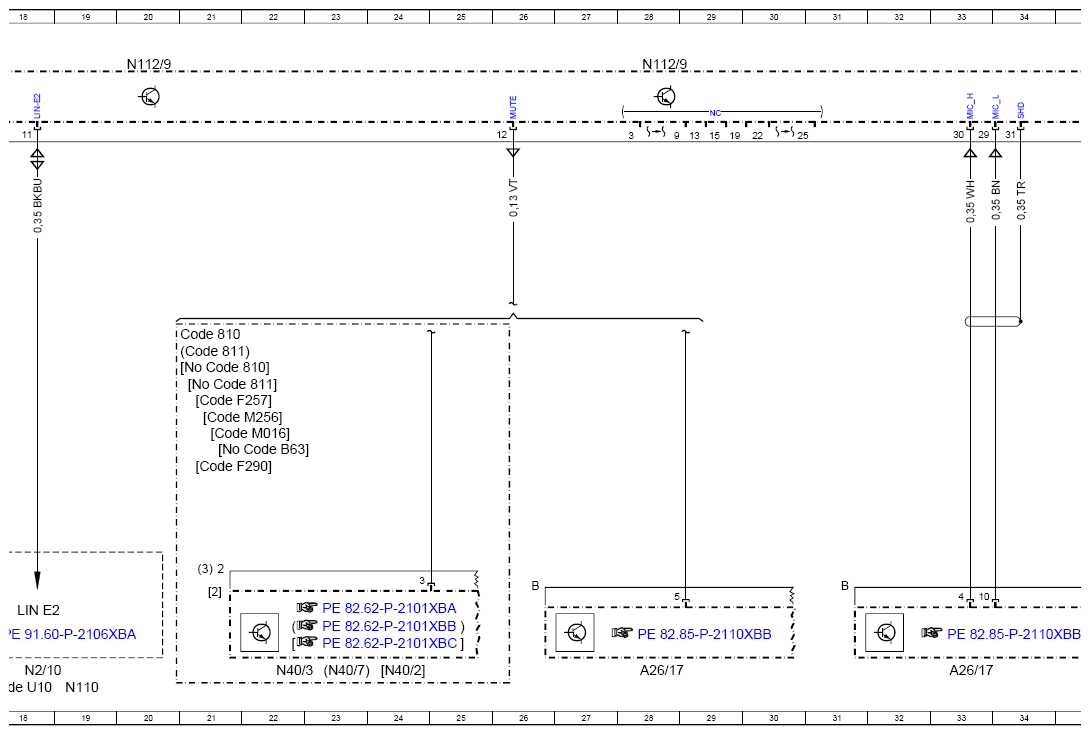

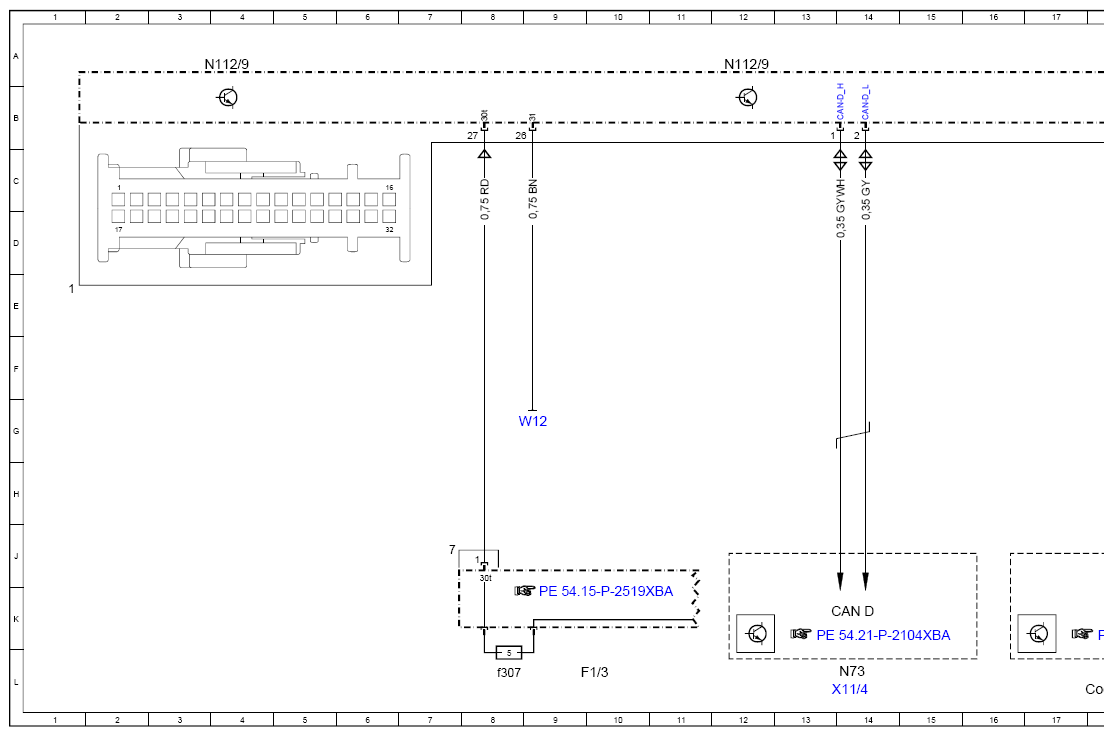

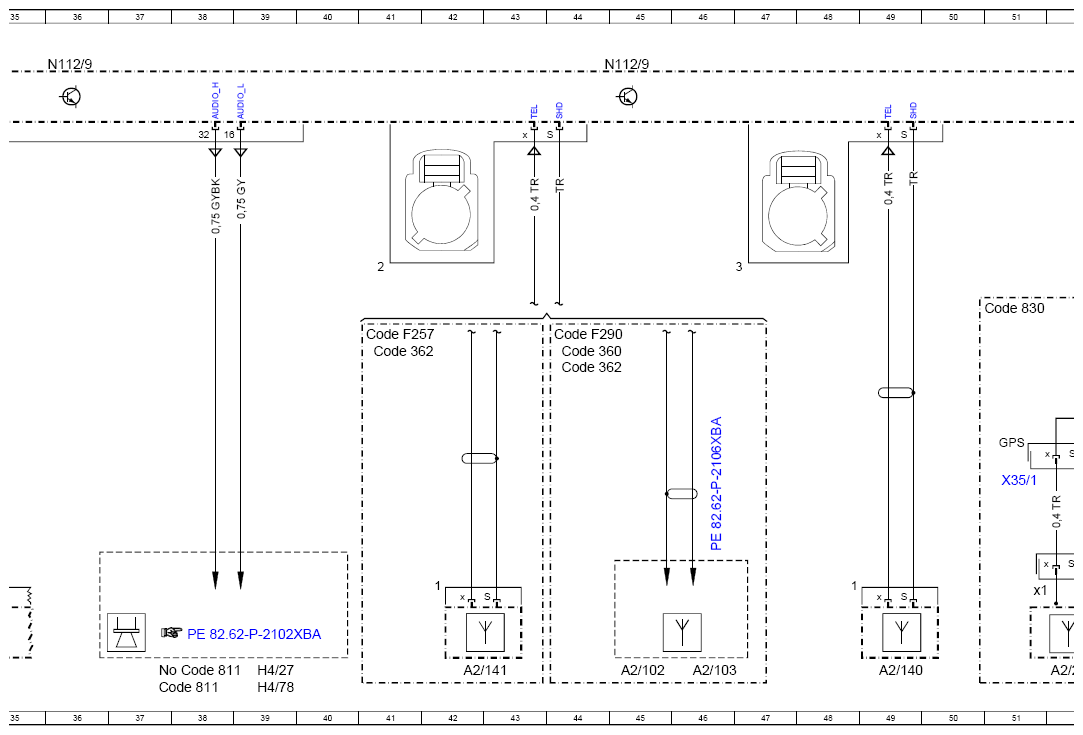

Wiring Diagram Of Hermes Control Unit - PE82.85-P-2107-97XBA
Model 257 up to 5/31/19, 290 up to 5/31/19 up to model year 2021 with code 360 (HERMES UMTS) Control unit N112/9
Model 257 up to 5/31/19, 290 up to 5/31/19 up to model year 2021 with code 362 (HERMES communications module LTE) Control unit N112/9
Model 257 up to 5/31/19 up to model year 2021 with code 364 (HERMES - UMTS communications module for Russia) Control unit N112/9
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 88L |
| A2/102 | Left telephone antenna | 45L |
| A2/103 | Right telephone antenna | 46L |
| A2/140 | Emergency call system antenna 1 | 49L |
| A2/141 | Emergency call system antenna 2 | 42L |
| A2/23 | GPS antenna | 52L |
| A2/23x1 | GPS antenna electrical connector | 51K |
| A2/5 | GPS antenna splitter | 55L |
| A26/17 | Head unit | 28L |
| A26/17 | Head unit | 33L |
| A26/17 | Head unit | 60L |
| CAN D | Diagnostic CAN | 14K |
| Code 360 | HERMES UMTS | 69D |
| Code 360 | HERMES UMTS | 63A |
| Code 360 | HERMES UMTS | 44F |
| Code 362 | HERMES LTE | 69B |
| Code 362 | HERMES LTE | 41F |
| Code 362 | HERMES LTE | 44F |
| Code 364 | HERMES UMTS communications module for Russia | 69B |
| Code 810 | Sound system | 21F |
| Code 810 | Sound system | 21F |
| Code 811 | Advanced sound system | 37L |
| Code 811 | Advanced sound system | 38L |
| Code 811 | Advanced sound system | 21F |
| Code 811 | Advanced sound system | 21F |
| Code 830 | Additional parts for China vehicles | 50E |
| Code B63 | Sporty engine sound | 22G |
| Code F257 | MODEL SERIES 257 | 41F |
| Code F257 | MODEL SERIES 257 | 21G |
| Code F290 | Model series 290 | 44F |
| Code F290 | Model series 290 | 21H |
| Code M016 | Uprated high-performance engine | 21G |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 21G |
| Code U10 | Automatic front passenger airbag shutoff | 17L |
| F1/3 | Passenger-side A-pillar fuse box | 10L |
| F1/3f307 | Fuse 307 | 8L |
| H4/27 | Center instrument panel speaker | 39L |
| H4/78 | Center instrument panel midrange speaker | 39L |
| LIN E2 | Seat occupied recognition LIN | 18K |
| N110 | Weight Sensing System (WSS) control unit | 19L |

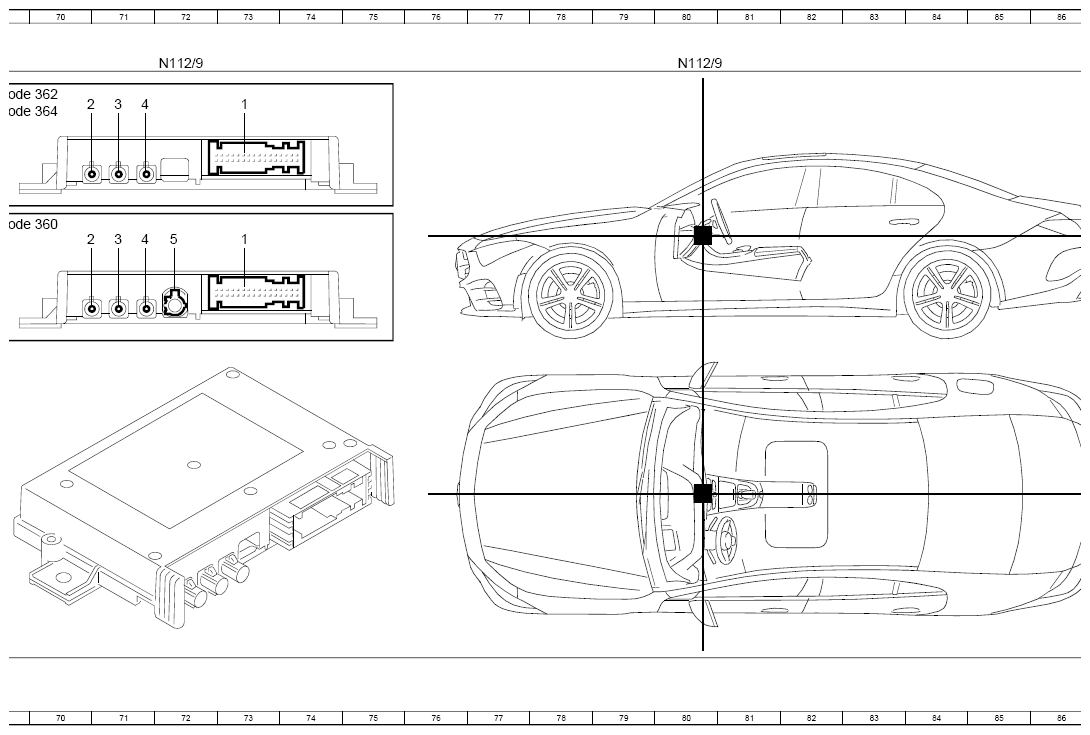

| N112/9 | HERMES control unit | 4A |
| N112/9 | HERMES control unit | 72A |
| N112/9 | HERMES control unit | 80A |
| N112/9 | HERMES control unit | 12A |
| N112/9 | HERMES control unit | 20A |
| N112/9 | HERMES control unit | 28A |
| N112/9 | HERMES control unit | 36A |
| N112/9 | HERMES control unit | 45A |
| N112/9 | HERMES control unit | 52A |
| N112/9 | HERMES control unit | 60A |
| N112/9 | HERMES control unit | 66A |
| N2/10 | Supplemental restraint system control unit | 18L |
| N40/2 | Sound system midline amplifier control unit | 24L |
| N40/3 | Sound system amplifier control unit | 22L |
| N40/7 | Advanced sound system amplifier control unit | 23L |
| N73 | Electronic ignition switch control unit | 14L |
| W12 | Left center console ground point | 9G |
| X11/4 | Diagnostic connector | 14L |
| X35/1 | Driver door electrical connector | 51H |
