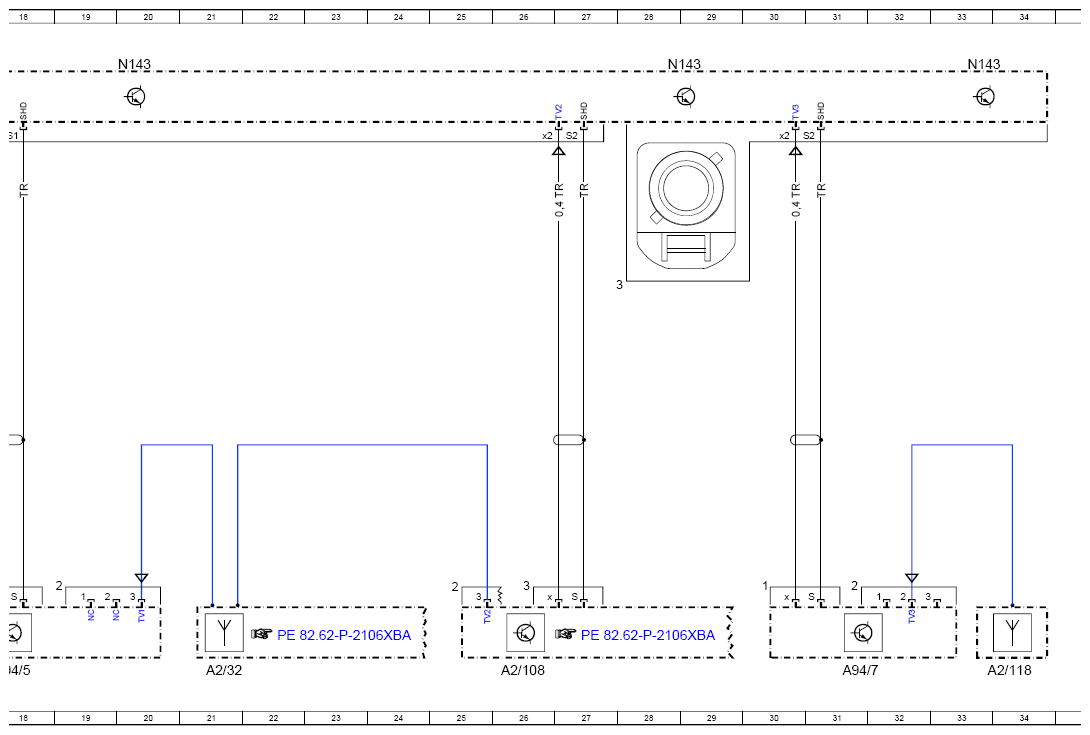

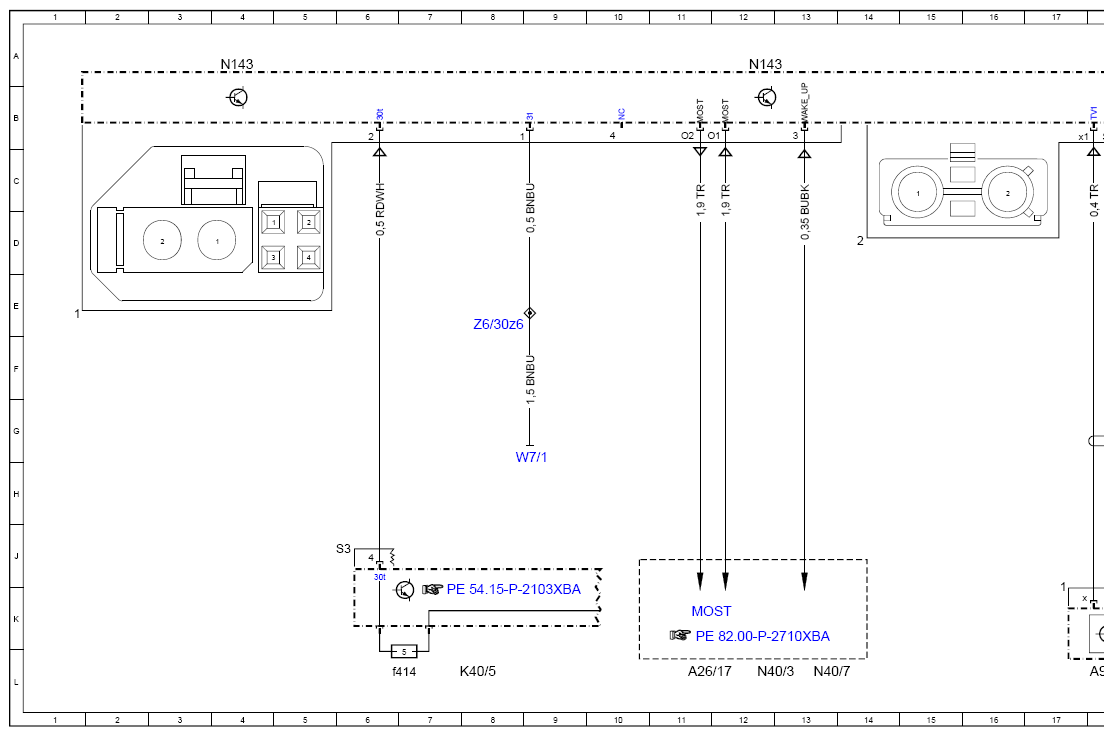

Wiring Diagram For Tv Tuner Control Unit - PE82.60-P-2110-97XBA
Model 257, 290 up to model year 2021 with code 865 (digital TV) Control unit N143
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 56L |
| A2/108 | FM 2, DAB and TV antenna amplifier | 26L |
| A2/118 | Windshield antenna | 34L |
| A2/32 | Rear window antenna | 21L |
| A26/17 | Head unit | 11L |
| A94/5 | TV 1 antenna amplifier | 18L |
| A94/7 | TV 3 antenna amplifier | 31L |
| K40/5 | Rear fuse and relay module | 8L |
| K40/5f414 | Fuse 414 | 6L |
| MOST | Media Oriented System Transport | 11K |

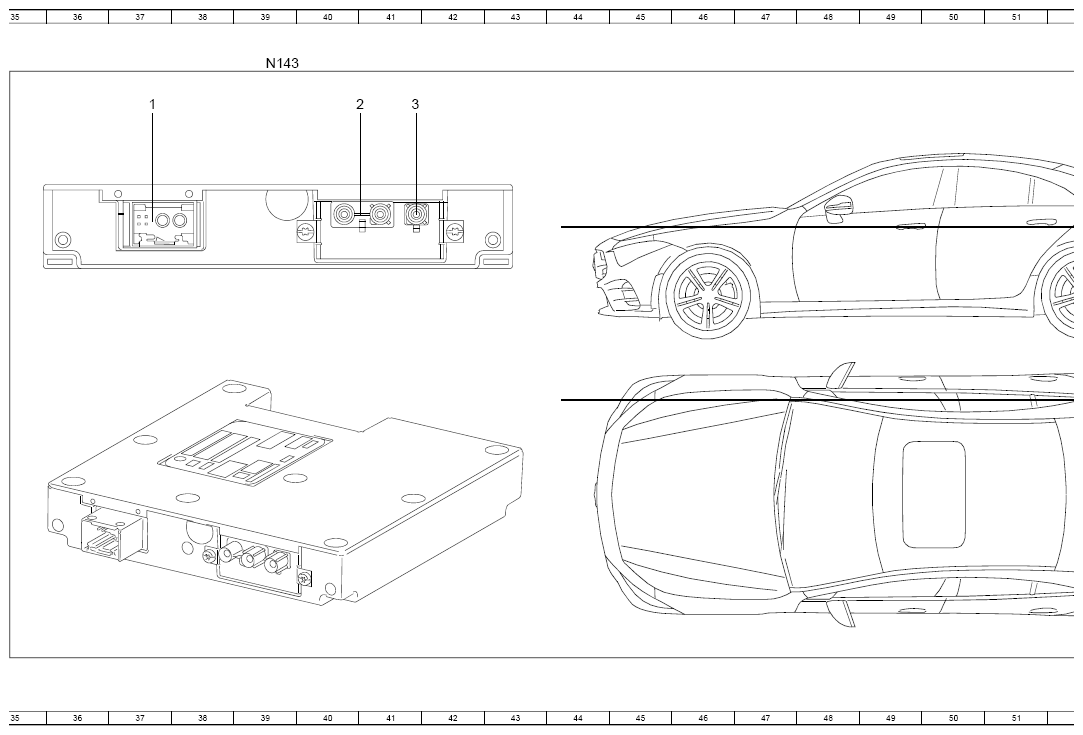

| N143 | TV tuner control unit | 4A |
| N143 | TV tuner control unit | 20A |
| N143 | TV tuner control unit | 39A |
| N143 | TV tuner control unit | 53A |
| N143 | TV tuner control unit | 12A |
| N143 | TV tuner control unit | 28A |
| N143 | TV tuner control unit | 33A |
| N40/3 | Sound system amplifier control unit | 12L |
| N40/7 | Advanced sound system amplifier control unit | 13L |
| W7/1 | Right tail lamp trunk ground point | 9H |
| Z6/30z6 | Ground connection connector sleeve | 8E |
