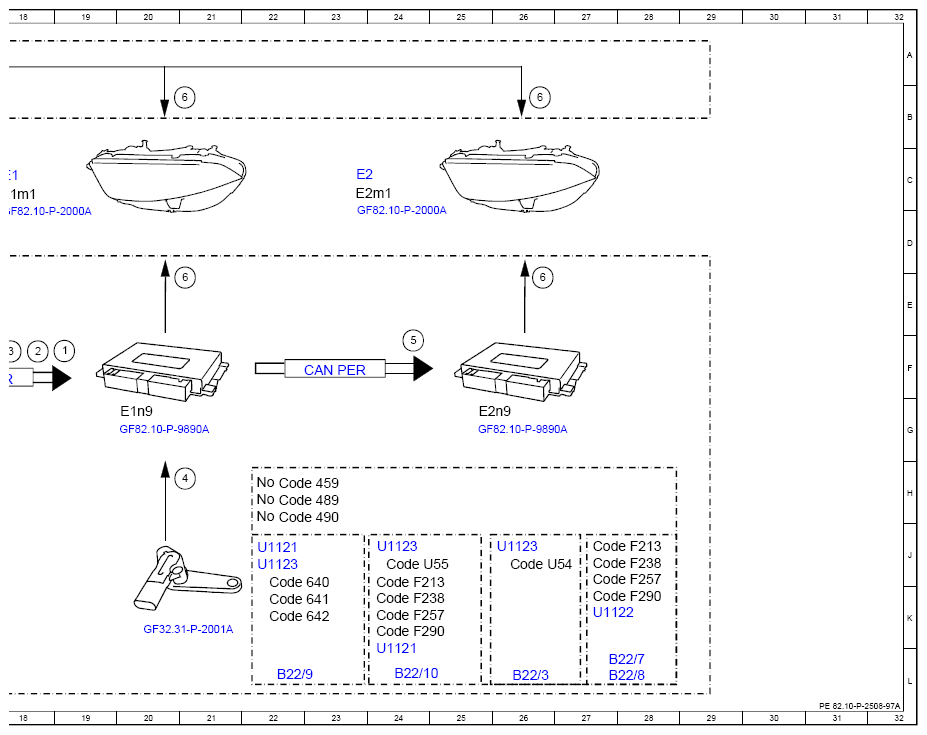

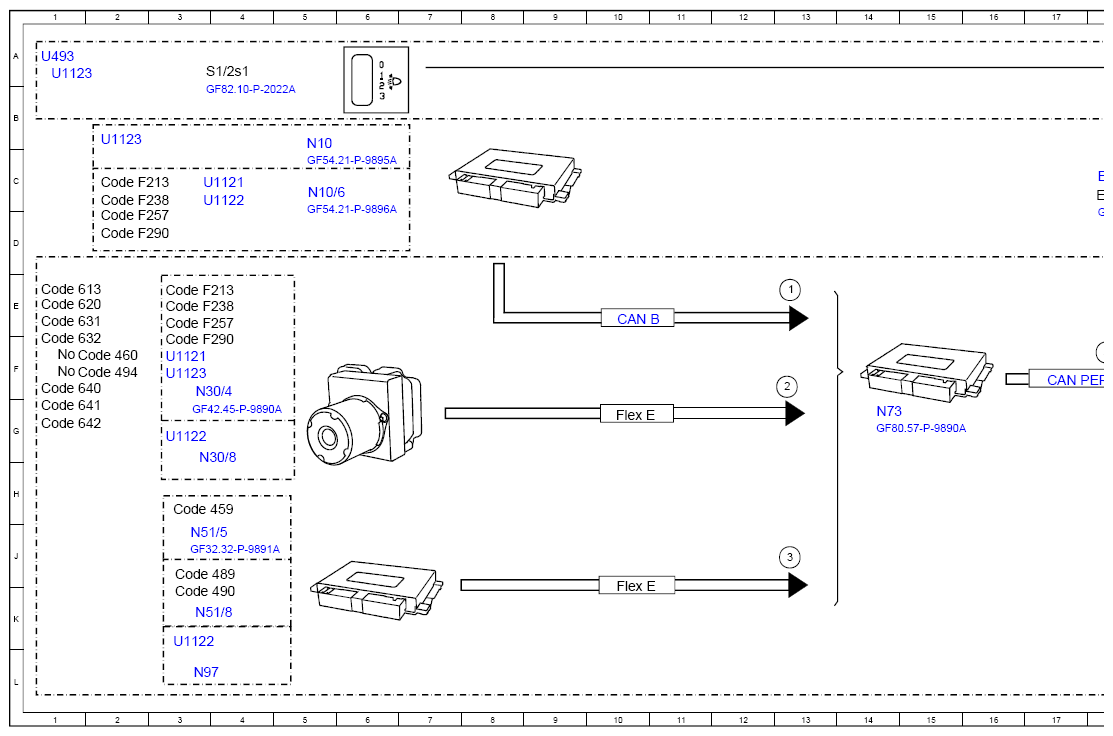

Function Schematic, Adjust Headlamp Range - PE82.10-P-2508-97A
Model 118, 167, 177, 243, 247, 293
Model 213, 238, 257, 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Low beams, request | 13E |
| 1 | Low beams, request | 19F |
| 2 | Vehicle speed, signal | 18F |
| 2 | Vehicle speed, signal | 13F |
| 3 | Vehicle level, signal | 18F |
| 3 | Vehicle level, signal | 13J |
| 4 | Level sensor, signal | 21H |
| 5 | Synchronization, signal | 24F |
| 6 | Headlamp range adjustment actuator motor, actuation | 21E |
| 6 | Headlamp range adjustment actuator motor, actuation | 21B |
| 6 | Headlamp range adjustment actuator motor, actuation | 26B |
| 6 | Headlamp range adjustment actuator motor, actuation | 26D |
| B22/10 | Right rear level sensor | 24L |
| B22/3 | Rear axle level sensor | 26L |
| B22/8 | Left front level sensor | 27L |
| B22/9 | Right front level sensor | 22L |
| CAN B | Interior CAN | 10E |
| CAN PER | Peripherals CAN | 17F |
| CAN PER | Peripherals CAN | 23F |
| Code 459 | Steel suspension with adjustable damping | 3H |
| Code 459 | Steel suspension with adjustable damping | 22H |
| Code 460 | Canada version | 1F |
| Code 489 | AIRMATIC | 3J |
| Code 489 | AIRMATIC | 22H |
| Code 490 | Electrohydraulic suspension | 3K |
| Code 490 | Electrohydraulic suspension | 22H |
| Code 494 | USA version | 1F |
| Code 613 | Left-hand traffic headlamps | 1E |
| Code 620 | Right-hand traffic headlamps | 1E |
| Code 631 | Static LED headlamp, left-hand traffic | 1E |
| Code 632 | Static LED headlamp, right-hand traffic | 1F |
| Code 640 | Dynamic LED headlamps, SAE, right-hand traffic | 1F |
| Code 640 | Dynamic LED headlamps, SAE, right-hand traffic | 22K |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 1G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 22K |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 1G |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 22K |
| Code U54 | Torsion-beam axle | 26J |
| Code U55 | Multi-link axle | 24J |
| E1 | Left front lamp unit | 18C |
| E1m1 | Left headlamp range adjustment actuator motor | 18C |
| E1n9 | Left headlamp control unit | 20G |
| E2 | Right front lamp unit | 23C |
| E2m1 | Right headlamp range adjustment actuator motor | 23C |
| E2n9 | Right headlamp control unit | 25G |
| Flex E | Chassis FlexRay | 10K |
| Flex E | Chassis FlexRay | 10G |
| N10 | Central control module | 5B |
| N10/6 | 5C | |
| N30/4 | Electronic Stability Program control unit | 3F |
| N30/8 | Regenerative braking system control unit | 3H |
| N51/5 | Adaptive damping system control unit | 3J |
| N51/8 | Active suspension and damping system control unit | 3K |
| N73 | Electronic ignition switch control unit | 14G |
| N97 | Rear axle electronic level control control unit | 3L |
| S1/2s1 | Headlamp range controller | 3A |
| U1121 | Valid for model 167 | 3F |
| U1121 | Valid for model 167 | 3C |
| U1121 | Valid for model 167 | 24L |
| U1121 | Valid for model 167 | 22J |
| U1122 | Valid for model 293 | 3G |
| U1122 | Valid for model 293 | 3K |
| U1122 | Valid for model 293 | 3C |
| U1122 | Valid for model 293 | 27K |
| U1123 | Valid for model 118, 177, 247 | 2B |
| U1123 | Valid for model 118, 177, 247 | 3F |
| U1123 | Valid for model 118, 177, 247 | 26J |
| U1123 | Valid for model 118, 177, 247 | 22J |
| U1123 | Valid for model 118, 177, 247 | 24J |
| U493 | Valid for halogen lamp unit | 1A |
