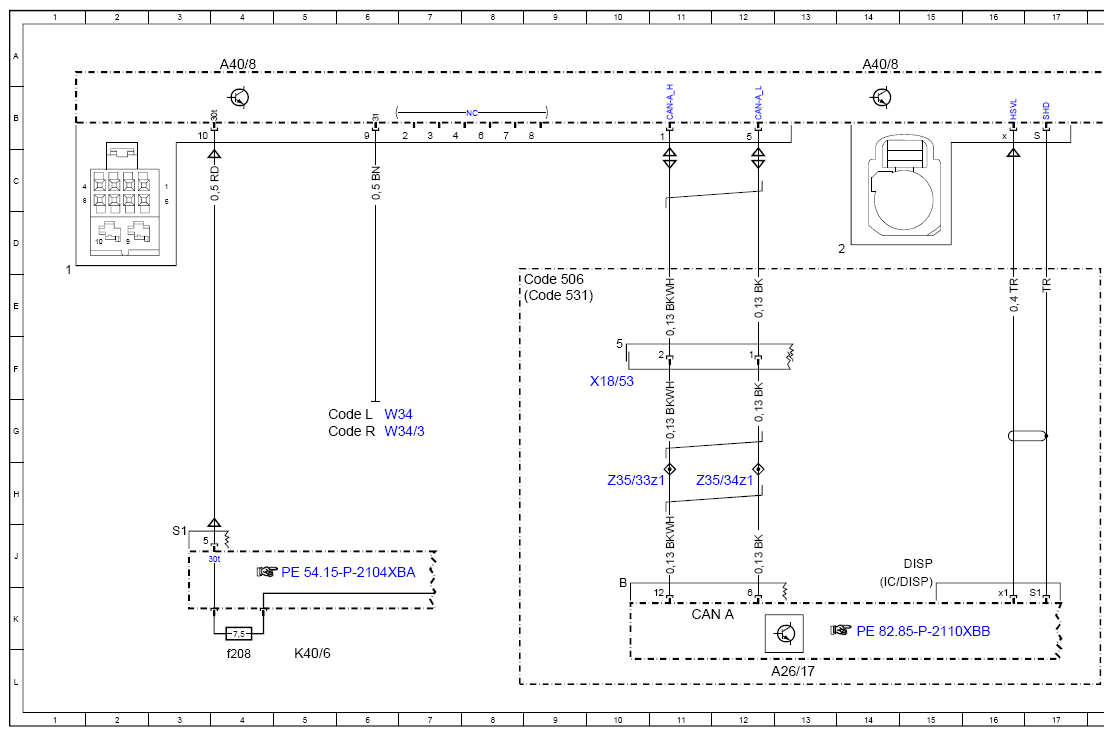

Wiring Diagram For Audio/Comand Display - PE82.00-P-2080-97XBA
Model 257, 290 up to model year 2021 Display A40/8
| Code: | Designation: | Position: |
|---|---|---|

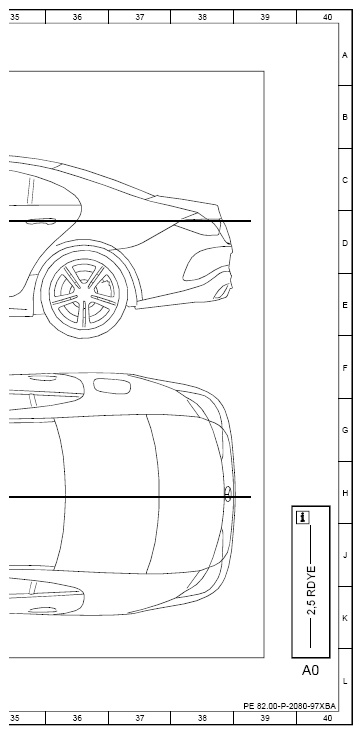

| A0 | Use of wiring diagrams | 40L |
| A1 | Instrument cluster | 24F |
| A26/17 | Head unit | 13L |
| A40/8 | Audio/COMAND display | 4A |
| A40/8 | Audio/COMAND display | 20F |

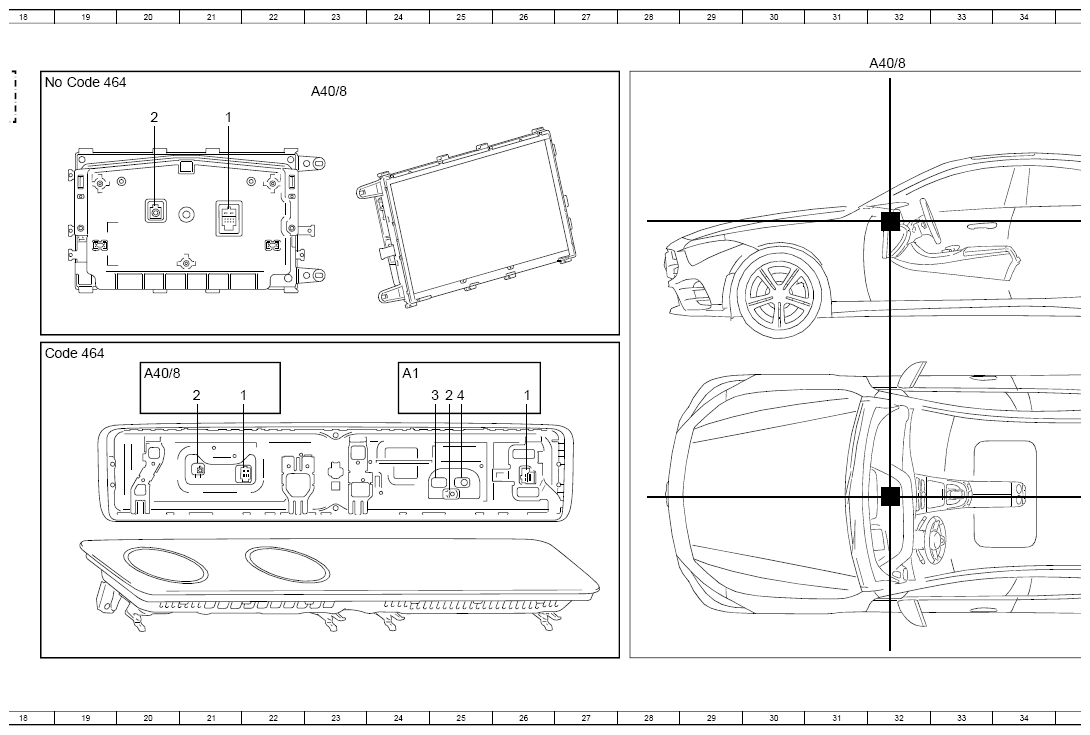

| A40/8 | Audio/COMAND display | 23B |
| A40/8 | Audio/COMAND display | 32A |
| A40/8 | Audio/COMAND display | 14A |
| CAN A | Telematics CAN | 11K |
| Code 464 | Digital instrument cluster full display | 18F |
| Code 464 | Digital instrument cluster full display | 19B |
| Code 506 | Audio 20 NTG 5.5 radio | 8E |
| Code 531 | COMAND APS | 8E |
| Code L | LEFT-HAND DRIVE | 5G |
| Code R | RIGHT-HAND DRIVE | 5G |
| K40/6 | Driver-side fuse and relay module | 5L |
| K40/6f208 | Fuse 208 | 4L |
| W34 | Left footwell ground point | 6G |
| W34/3 | Right footwell ground point | 6G |
| X18/53 | Driver side cockpit/frame floor assembly electrical connector | 10F |
| Z35/33z1 | Head unit CAN (high) connector sleeve | 10H |
| Z35/34z1 | Head unit CAN (low) connector sleeve | 12H |
