Function Schematic For Actuating Steering Wheel Heater - PE46.11-P-2501-97A
Model 118, 167, 177, 243, 247, 293 with code 443 (Heated steering wheel)
| Code: | Designation: | Position: |
|---|---|---|
| Code F167 | Model series 167 | 2G |
| Code F243 | MODEL SERIES 243 | 2F |
| Code F293 | Model series 293 | 2G |

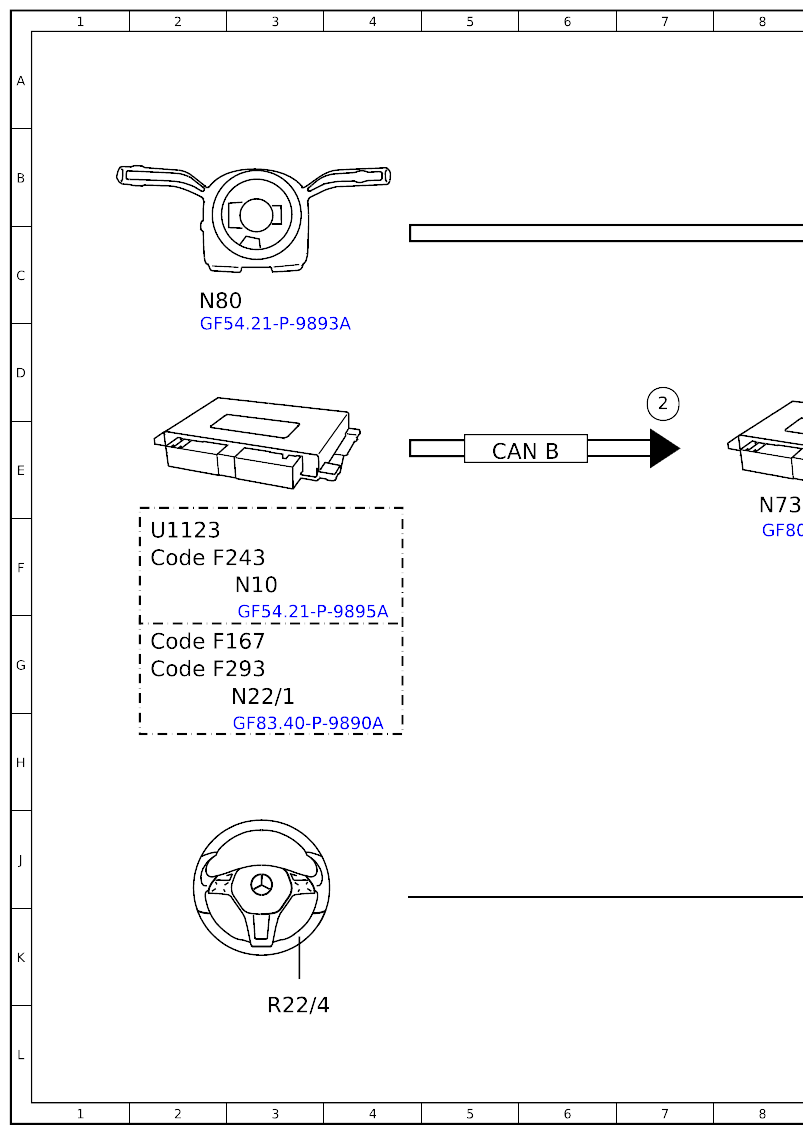

| N10 | Central control module | 3F |
| N22/1 | Climate control, control unit | 3G |
| N73 | EIS [EZS] control unit | 8E |
| N80 | Steering column module | 2C |
| N80 | Steering column module | 30H |
| N80 | Steering column module | 15E |
| N135 | Steering wheel electronics | 23G |
| R22/4 | Steering wheel heater | 3L |
| R22/4 | Steering wheel heater | 31F |
| U1123 | Valid for model 118, 177, 247 | 2F |
| CAN B | Interior CAN | 5E |
| CAN LR | CAN for steering wheel | 20C |
| CAN LR | CAN for steering wheel | 27H |
| CAN LR | CAN for steering wheel | 19E |
| Flex E | Chassis FlexRay | 11E |
| 1 | Steering wheel heater switch, status | 22B |
| 2 | Interior temperature, signal | 13D |
| 2 | Interior temperature, signal | 7D |
| 2 | Interior temperature, signal | 22D |
| 3 | Circuit 15, status | 12D |
| 3 | Circuit 15, status | 21D |
| 4 | Heater coil temperature sensor, signal | 22J |

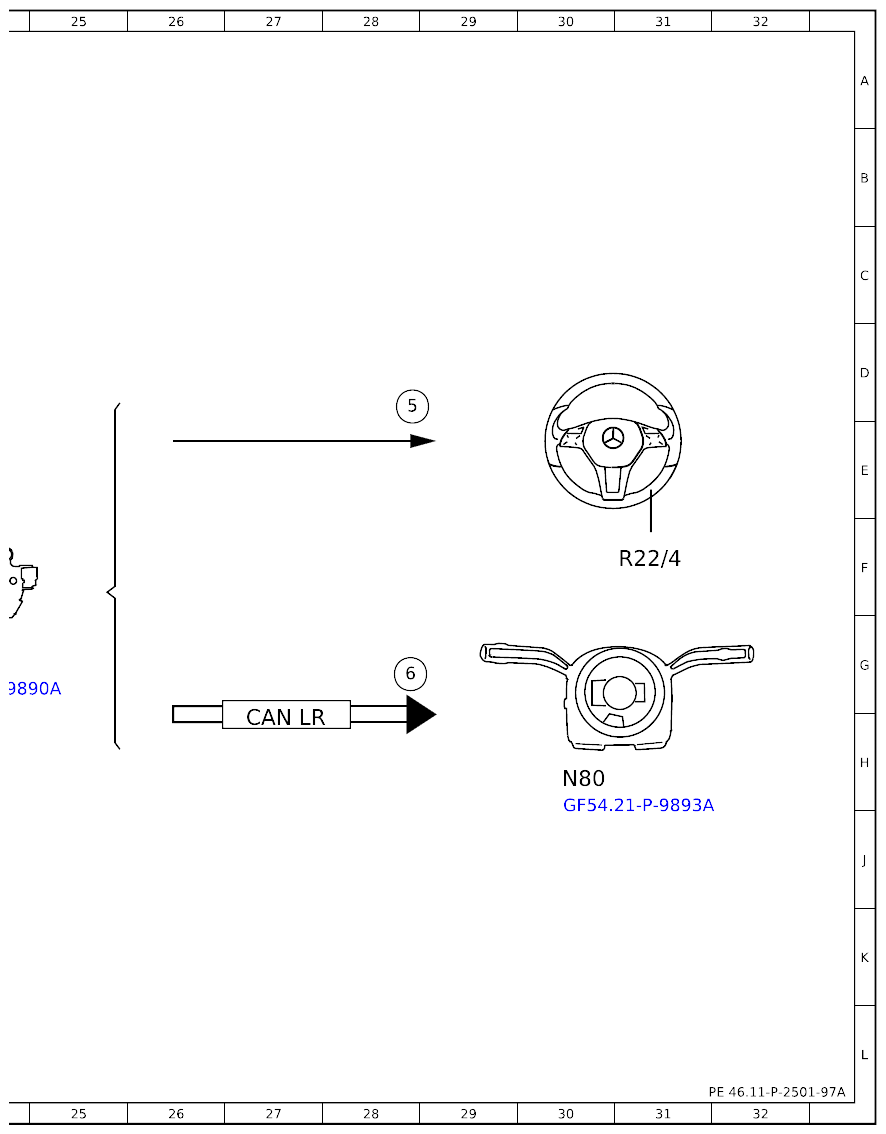

| 5 | Steering wheel heater, actuation | 28D |
| 6 | Steering wheel heater switch, status | 28G |
