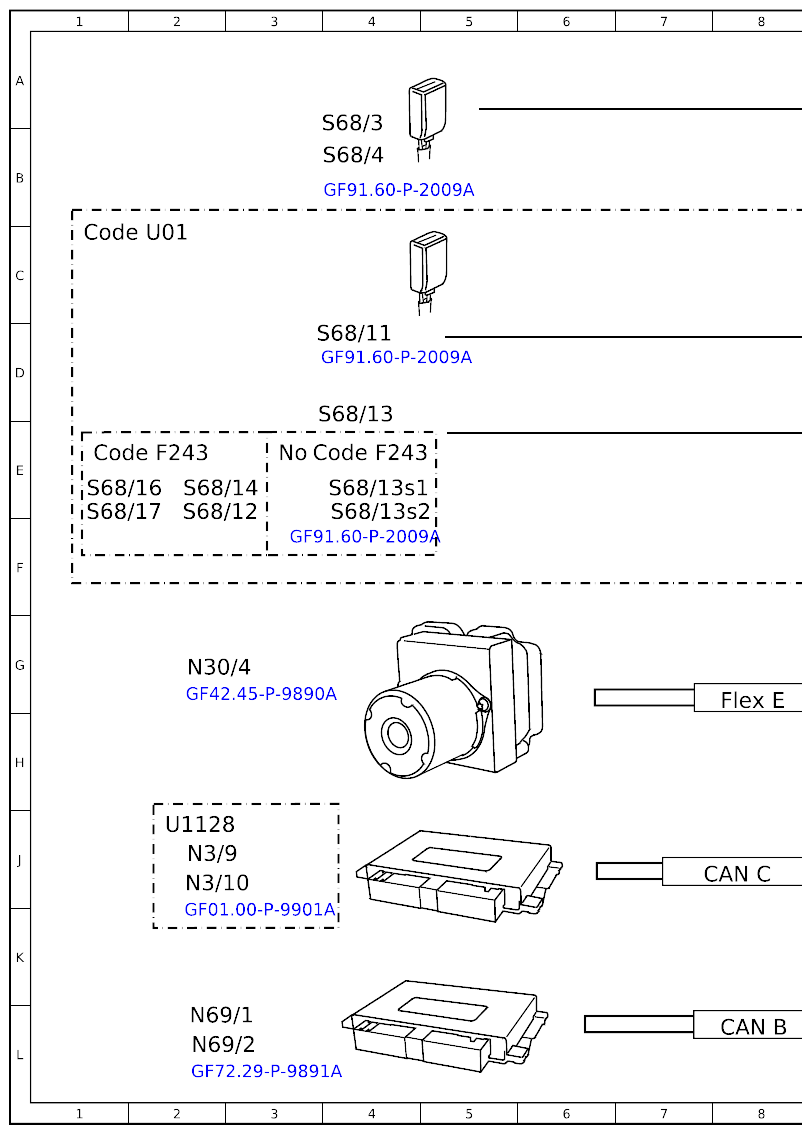

Function Schematic, Output Seat Belt Warning - PE91.60-P-2500-97A
Model 118, 177, 243, 247
| Code: | Designation: | Position: |
|---|---|---|
| A40/16 | Head unit/instrument cluster display cluster | 31C |
| Code 545 | Connect 5 (NTG6) | 24E |
| Code 547 | Connect 20 Entry (NTG6) | 24F |
| Code 548 | Connect 20 MID (NTG6) | 24F |
| Code 549 | Connect 20 HIGH (NTG6) | 24F |
| Code F243 | MODEL SERIES 243 | 1E |
| Code F243 | MODEL SERIES 243 | 3E |
| Code U01 | Rear seat belt status display | 1C |
| H4/61 | Instrument cluster speaker | 31F |
| HSVL | High-speed video link | 28B |
| N2/10 | Supplemental restraint system control unit | 17B |
| N3/9 | CDI control unit | 2J |
| N3/10 | Engine management control unit | 2J |
| N10 | Central control module | 10D |
| N30/4 | Electronic Stability Program (ESP®) control unit | 2G |
| N69/1 | Driver door control unit | 2L |
| N69/2 | Front passenger door control unit | 2L |
| N73 | EIS [EZS] control unit | 17G |
| N127 | Drivetrain control unit | 10K |
| N133/1 | Instrument cluster control unit | 25F |
| N166 | Head unit/instrument cluster control unit | 25E |
| S68/3 | Driver seat belt buckle switch | 4B |
| S68/4 | Front passenger seat belt buckle switch | 4B |
| S68/11 | Left rear seat belt buckle switch | 4D |
| S68/12 | Right rear seat belt buckle switch | 2F |
| S68/13 | Center and right rear passenger compartment seat belt buckle | 4E |
| S68/13s1 | Center rear seat belt buckle switch | 4E |
| S68/13s2 | Right rear seat belt buckle switch | 4F |
| S68/14 | Center rear seat belt buckle switch | 2E |
| S68/16 | Left third row seat belt buckle switch | 1E |
| S68/17 | Right third row seat belt buckle switch | 1F |
| U1128 | Valid for combustion engine | 2J |
| U1199 | Valid for vehicles up to facelift | 19E |
| U1200 | Valid for vehicles as of facelift | 19F |
| CAN B | Interior CAN | 14L |
| CAN B | Interior CAN | 14D |
| CAN B | Interior CAN | 8L |
| CAN C | CAN for engine | 8J |
| CAN HMI | User interface CAN | 21A |
| CAN HMI | User interface CAN | 21F |
| CAN HMI2 | CAN 2 for user interface | 21G |
| Flex E | Chassis FlexRay | 14G |
| Flex E | Chassis FlexRay | 14J |
| Flex E | Chassis FlexRay | 8G |
| 1 | Seat belt buckle switch, status | 23A |
| 1 | Seat belt buckle switch, status | 23E |
| 1 | Seat belt buckle switch, status | 15C |
| 1 | Seat belt buckle switch, status | 16A |
| 1 | Seat belt buckle switch, status | 9C |
| 1 | Seat belt buckle switch, status | 9D |
| 1 | Seat belt buckle switch, status | 23F |
| 2 | Front passenger seat occupation, status | 22A |
| 3 | Vehicle speed, signal | 22E |
| 3 | Vehicle speed, signal | 15G |
| 3 | Vehicle speed, signal | 22F |
| 4 | Engine running, signal | 9J |
| 4 | Engine running, signal | 15J |
| 4 | Engine running, signal | 22E |
| 4 | Engine running, signal | 22F |
| 5 | Drivetrain operational, signal | 15J |
| 5 | Drivetrain operational, signal | 21E |
| 5 | Drivetrain operational, signal | 21F |
| 6 | Door rotary tumbler switch, status | 15K |
| 6 | Door rotary tumbler switch, status | 21E |
| 6 | Door rotary tumbler switch, status | 21F |
| 7 | Circuit 15, status | 21E |
| 7 | Circuit 15, status | 21F |
| 8 | Image data, signal | 29B |
| 9 | Speaker, actuation | 29E |
