Function Schematic For Front Seat Electric Seat Adjustment - PE91.29-P-2501-97A
Model 118, 177, 243, 247 with code 241 (Left electric adjustable drivers seat with memory) Model 118
| Code: | Designation: | Position: |
|---|---|---|
| A26/17 | Head unit | 31L |
| Code 241 | Ail-electric front passenger seat with memory (left) | 16H |
| Code 241 | All-electric front passenger seat with memory (left) | 1C |
| Code 241 | All-electric front passenger seat with memory (left) | 1J |
| Code 241 | All-electric front passenger seat with memory (left) | 30C |
| Code 242 | All-electric front passenger seat with memory (right) | 16H |
| Code 242 | All-electric front passenger seat with memory (right) | 1C |
| Code 242 | All-electric front passenger seat with memory (right) | 1K |
| Code 242 | All-electric front passenger seat with memory (right) | 30D |
| Code 545 | Connect 5 (NTG6) | 30F |
| Code 547 | Connect 20 Entry (NTG6) | 30G |
| Code 548 | Connect 20 MID (NTG6) | 30G |
| Code 549 | Connect 20 HIGH (NTG6) | 30H |

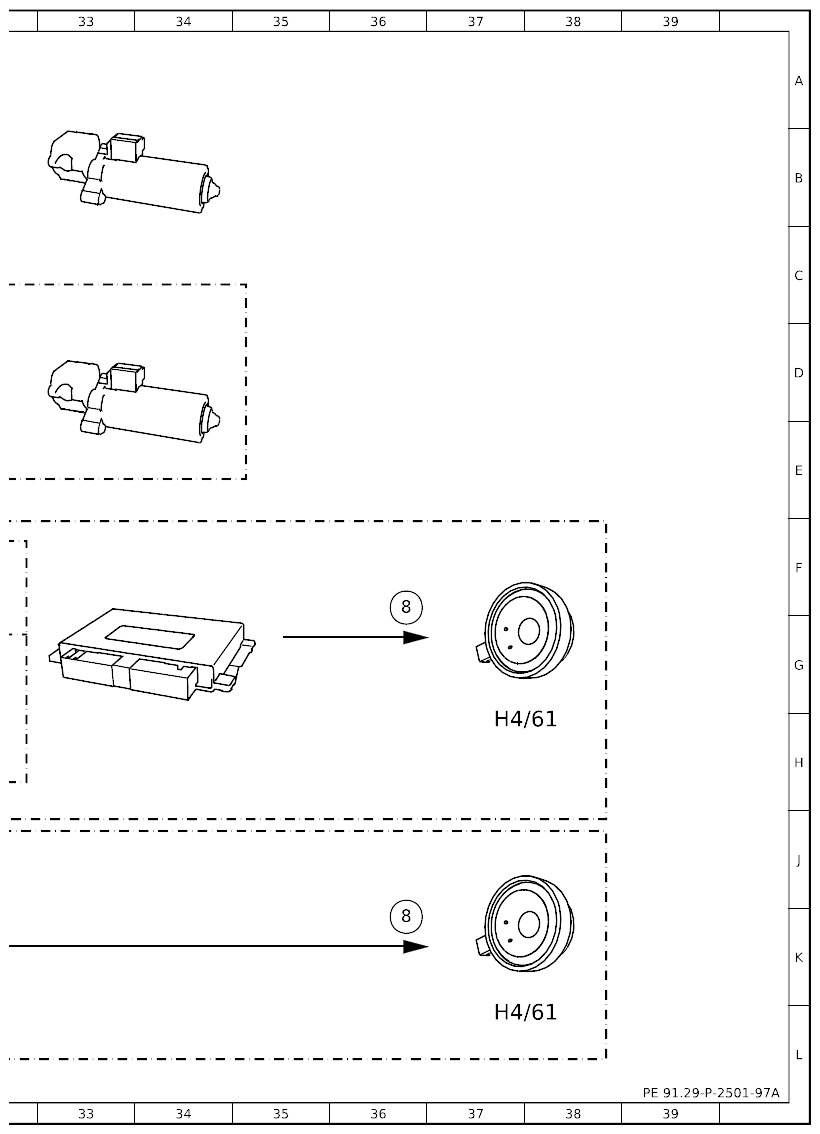

| H4/61 | Instrument cluster speaker | 37H |
| H4/61 | Instrument cluster speaker | 37L |
| M27/1 | Driver seat fore/aft adjustment motor | 2G |
| M27/1 | Driver seat fore/aft adjustment motor | 31B |
| M27/5 | Backrest angle adjustment motor, driver | 2G |
| M27/5 | Backrest angle adjustment motor, driver | 31B |
| M27/9 | Driver's seat inclination adjustment seat adjustment motor | 2H |
| M27/9 | Driver's seat inclination adjustment seat adjustment motor | 31B |
| M27/10 | Driver seat height adjustment motor | 2H |
| M27/10 | Driver seat height adjustment motor | 31C |
| M28/1 | Front passenger seat fore/aft adjustment motor | 2K |
| M28/1 | Front passenger seat fore/aft adjustment motor | 31D |
| M28/5 | Backrest angle adjustment motor, front passenger | 2K |
| M28/5 | Backrest angle adjustment motor, front passenger | 31D |
| M28/9 | Front passenger seat inclination adjustment seat adjustment motor | 2L |
| M28/9 | Front passenger seat inclination adjustment seat adjustment motor | 31E |
| M28/10 | Front passenger seat height adjustment motor | 2L |
| M28/10 | Front passenger seat height adjustment motor | 31E |

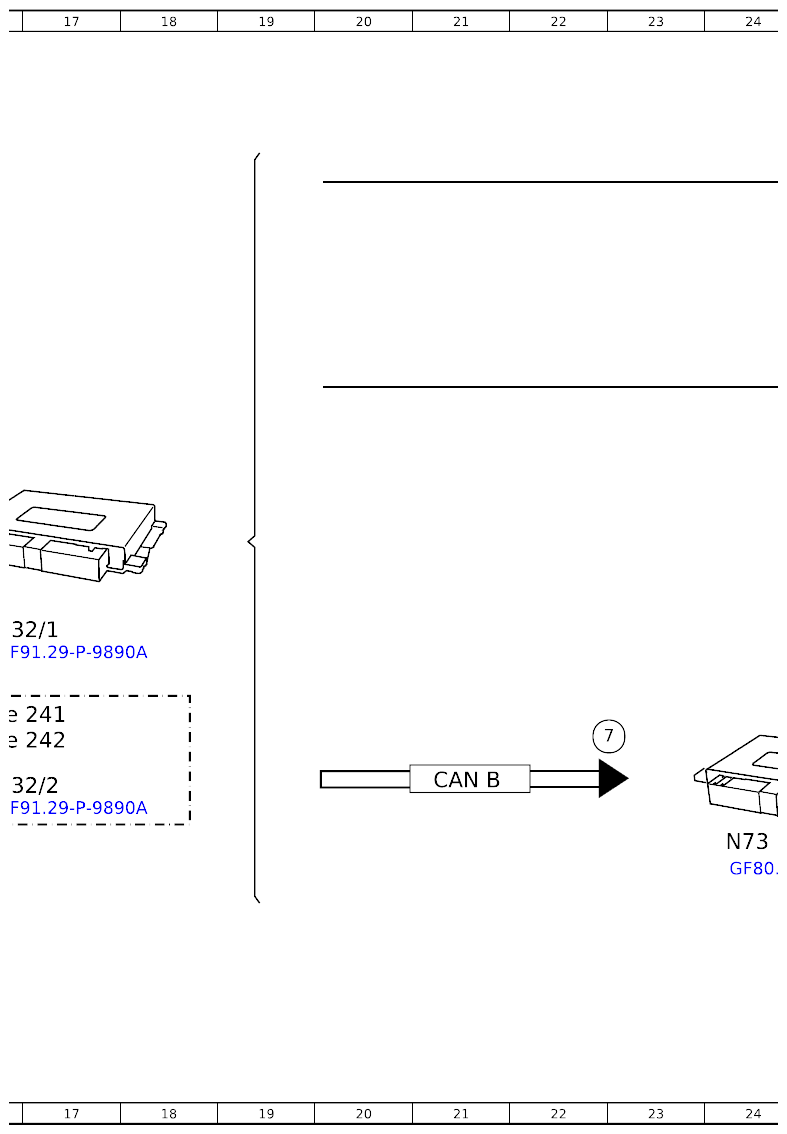

| N32/1 | Driver front seat adjustment control unit with memory | 16G |
| N32/2 | Front passenger front seat adjustment control unit with memory | 16H |

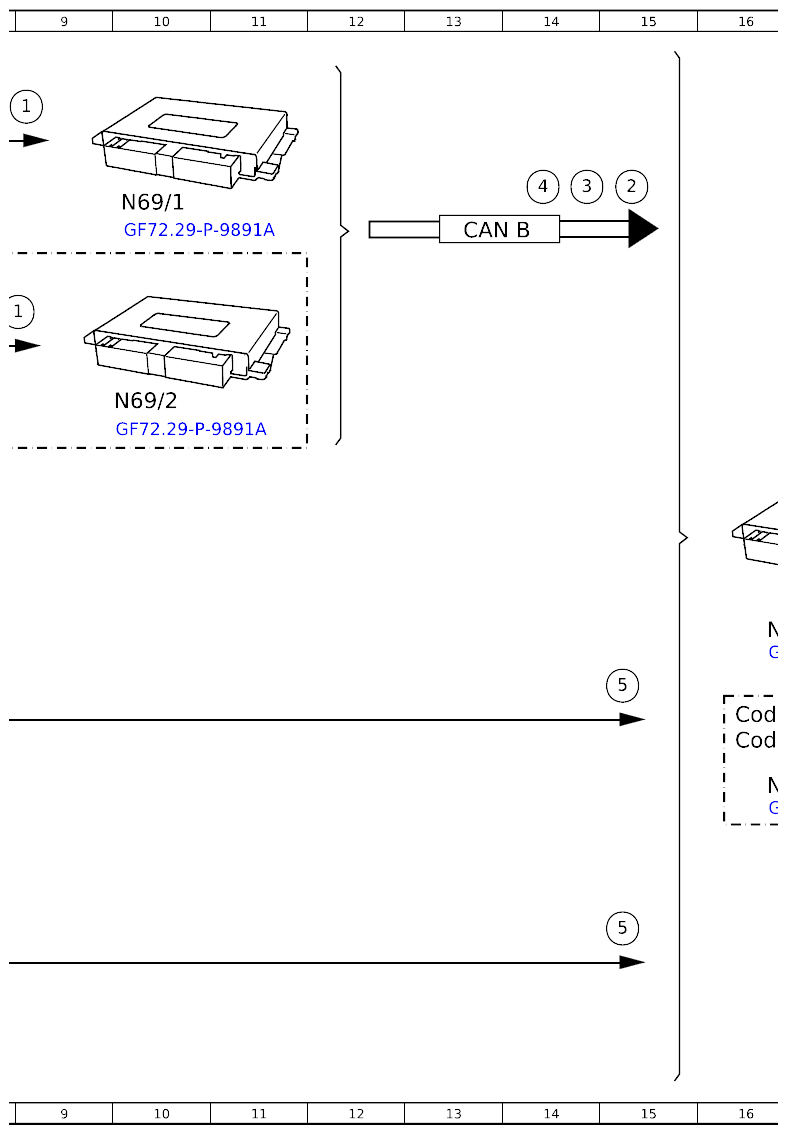

| N69/1 | Driver door control unit | 10B |
| N69/2 | Front passenger door control unit | 10D |
| N73 | EIS [EZS] control unit | 24J |
| N133/1 | Instrument cluster control unit | 31H |
| N166 | Head unit/instrument cluster control unit | 31F |

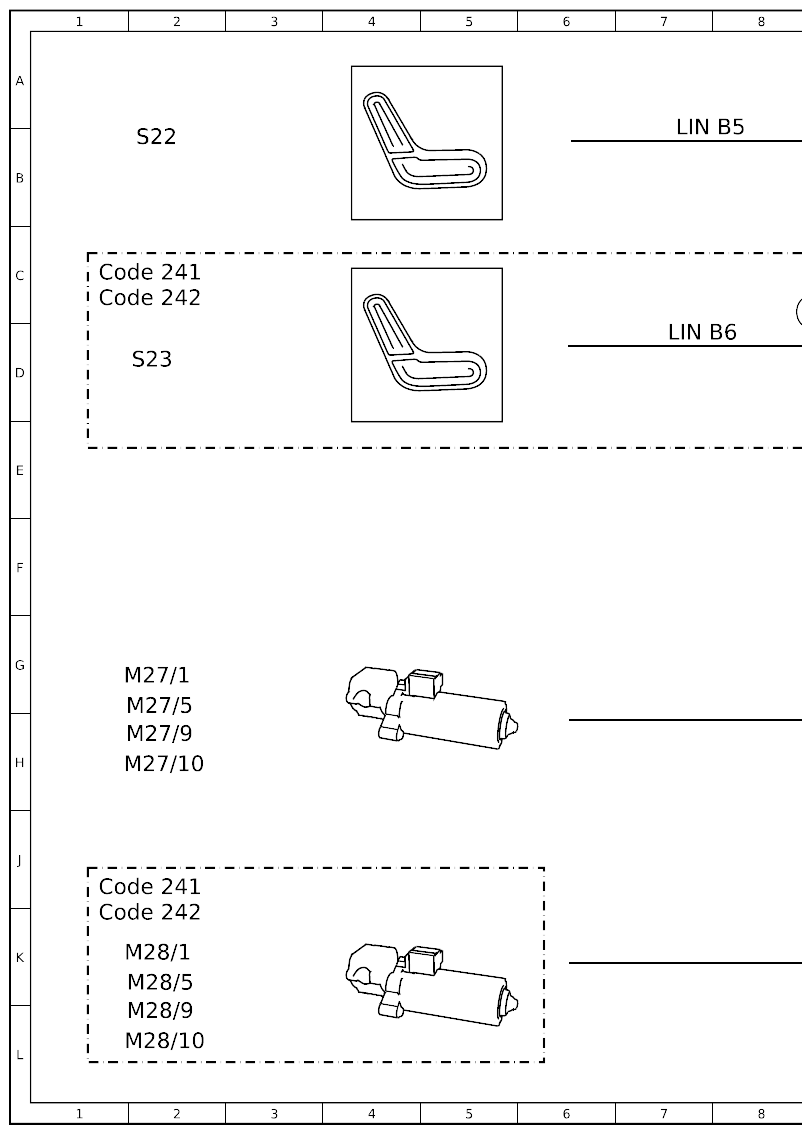

| S22 | Driver seat adjustment switch | 2B |
| S23 | Front passenger seat adjustment switch | 2D |

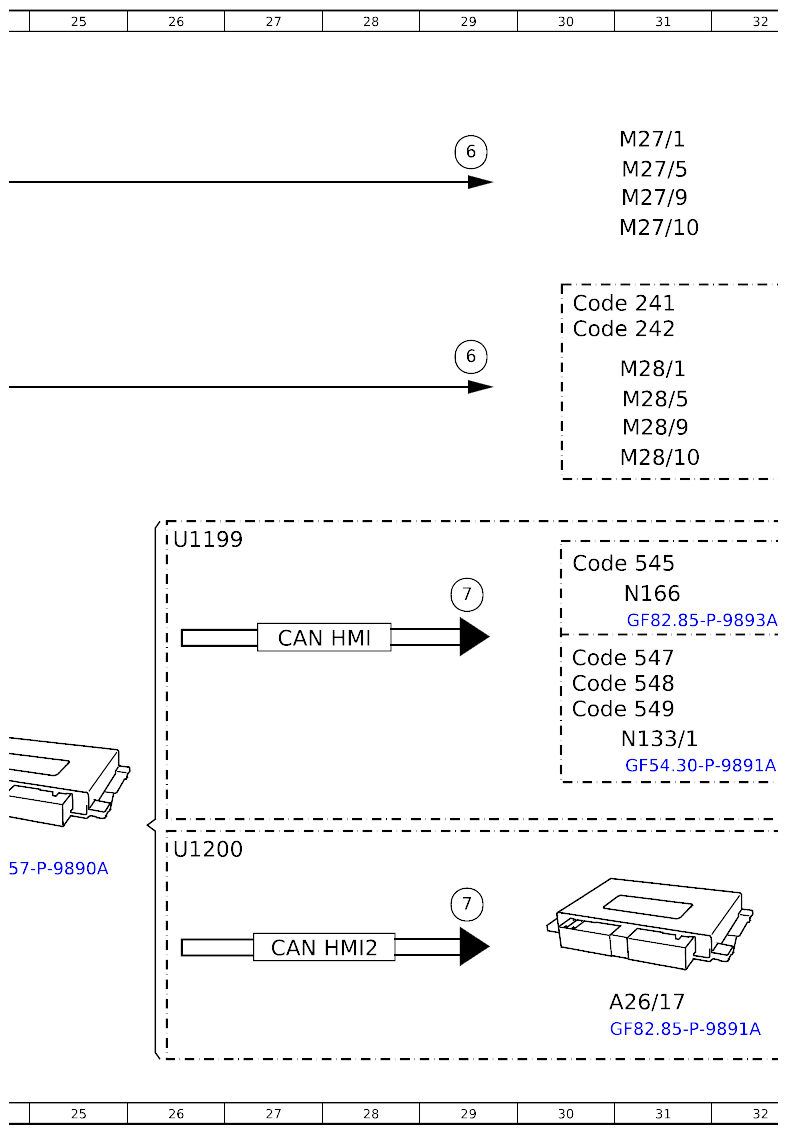

| U1199 | Valid for vehicles up to facelift | 26F |
| U1200 | Valid for vehicles as of facelift | 26J |
| CAN B | Interior CAN | 13C |
| CAN B | Interior CAN | 21H |
| CAN HMI | User interface CAN | 27G |
| CAN HMI2 | CAN 2 for user interface | 27K |
| LIN B5 | Driver door LIN | 7B |
| LIN B6 | Front passenger door LIN | 7D |
| 1 | Seat adjustment switch group, status | 9A |
| 1 | Seat adjustment switch group, status | 9C |
| 2 | Manual adjustment, request | 15B |
| 3 | Store memory position, request | 14B |
| 4 | Adopt memory position, request | 14B |
| 5 | Hall sensors, signal | 15G |
| 5 | Hall sensors, signal | 15K |
| 6 | Seat adjustment motor, actuation | 29B |
| 6 | Seat adjustment motor, actuation | 29D |
| 7 | Acknowledgement tone after memory positions stored successfully, request | 29F |
| 7 | Acknowledgement tone after memory positions stored successfully, request | 22H |
| 7 | Acknowledgement tone after memory positions stored successfully, request | 29K |
| 8 | Speaker, actuation | 36F |
| 8 | Speaker, actuation | 36K |
