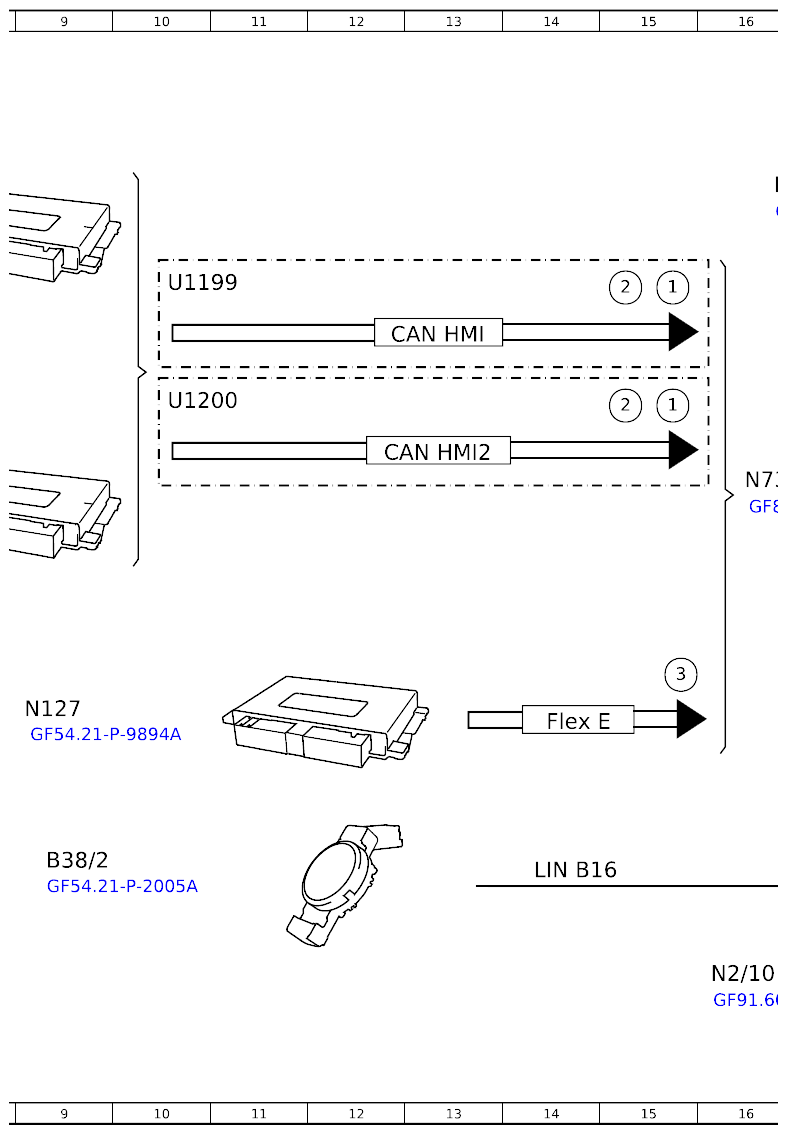

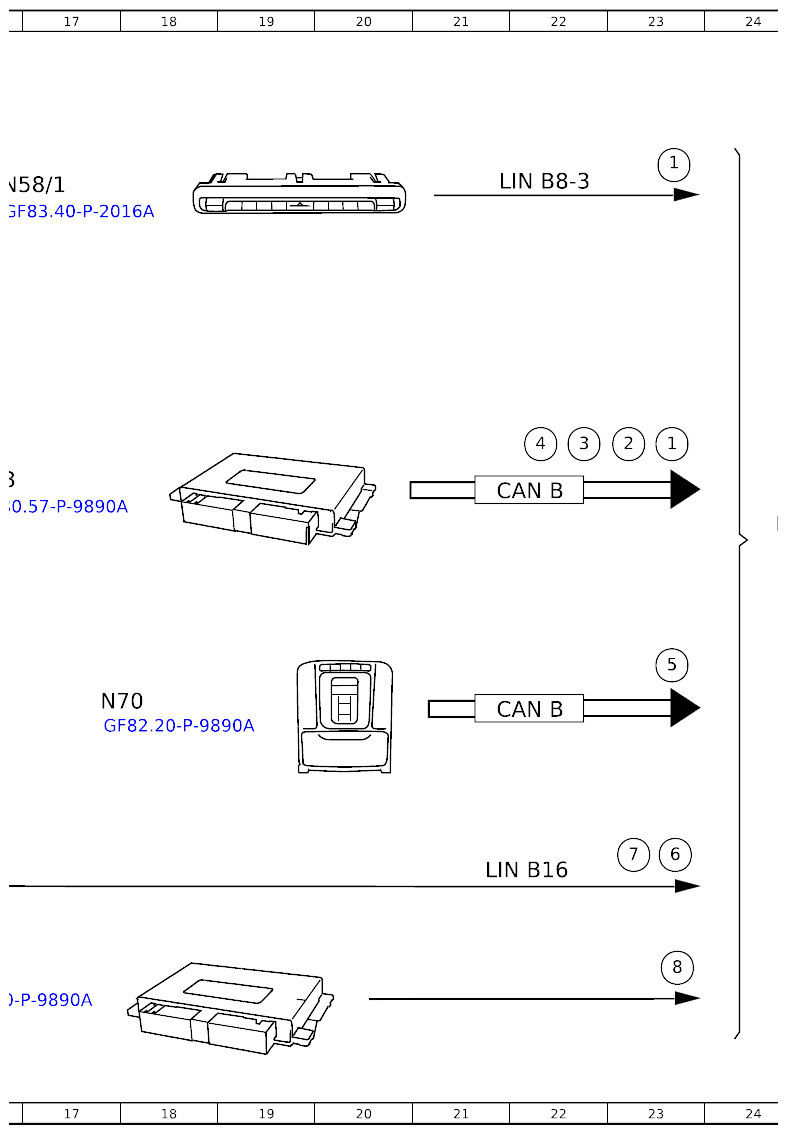

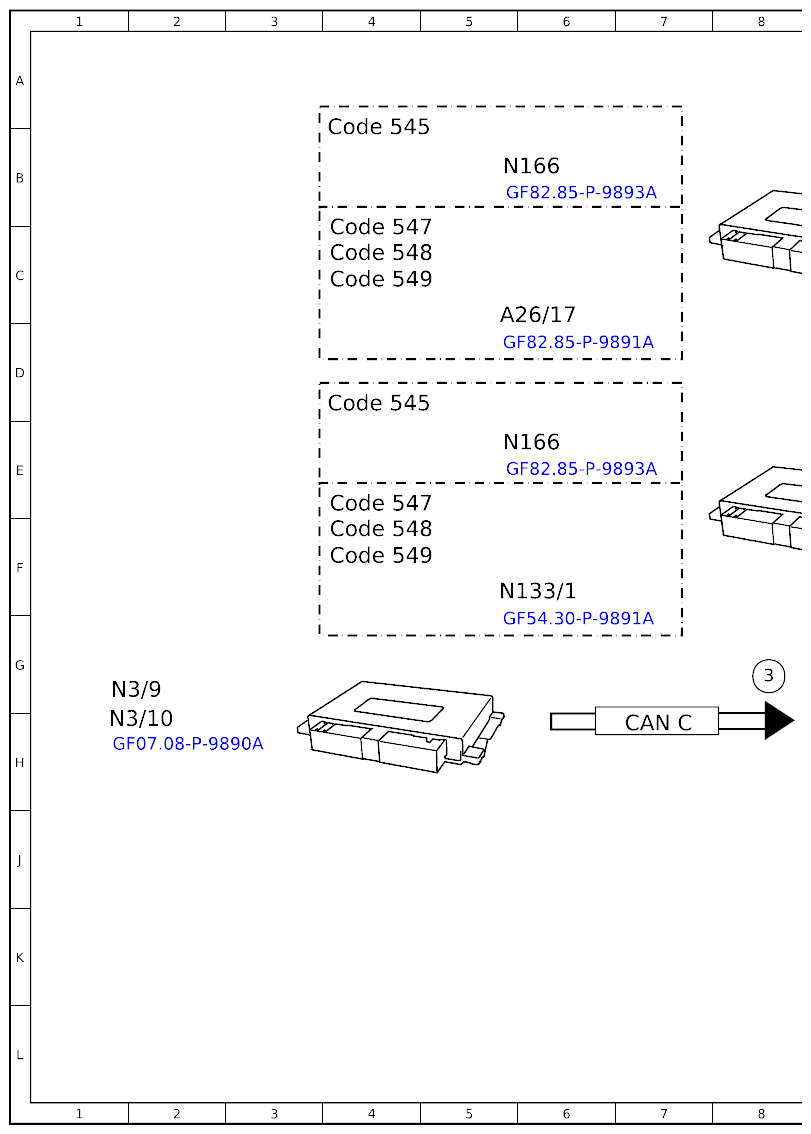

Function Schematic For Actuating Blower Motor - PE83.10-P-2502-97A
Model 118, 177, 243, 247
| Code: | Designation: | Position: |
|---|---|---|
| A26/17 | Head unit | 6C |
| A32 | AC air recirculation unit | 32F |

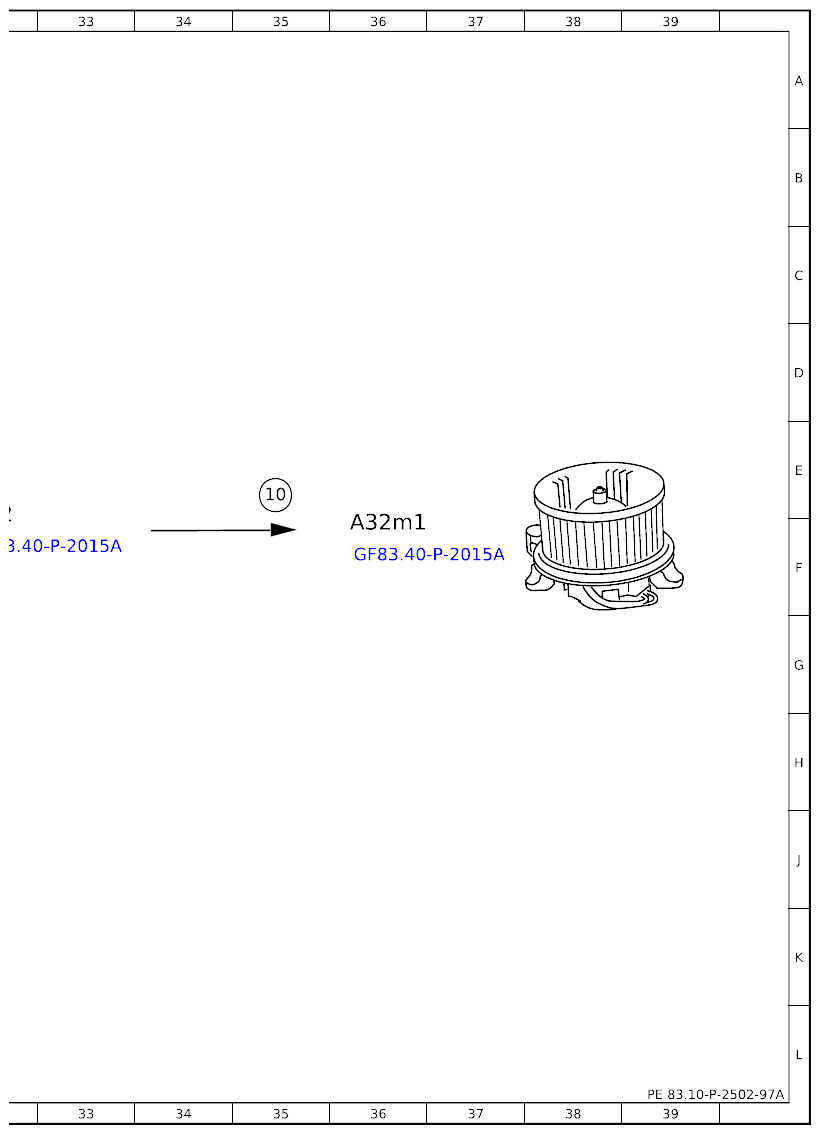

| A32m1 | Blower motor | 36F |
| B38/2 | Rain/light sensor | 9J |
| Code 545 | Connect 5 (NTG6) | 4B |
| Code 545 | Connect 5 (NTG6) | 4D |
| Code 547 | Connect 20 Entry (NTG6) | 4C |
| Code 547 | Connect 20 Entry (NTG6) | 4E |
| Code 548 | Connect 20 MID (NTG6) | 4C |
| Code 548 | Connect 20 MID (NTG6) | 4F |
| Code 549 | Connect 20 HIGH (NTG6) | 4C |
| Code 549 | Connect 20 HIGH (NTG6) | 4F |
| N2/10 | Supplemental restraint system control unit | 16K |
| N3/9 | CDI control unit | 1G |
| N3/10 | Engine management control unit | 2H |
| N10 | Central control module | 24F |
| N58/1 | Climate control operating unit | 16B |
| N70 | Overhead control panel control unit | 17G |
| N73 | EIS [EZS] control unit | 16E |
| N127 | Drivetrain control unit | 9H |
| N133/1 | Instrument cluster control unit | 6F |
| N166 | Head unit/instrument cluster control unit | 6B |
| N166 | Head unit/instrument cluster control unit | 6E |
| U1199 | Valid for vehicles up to facelift | 10C |
| U1200 | Valid for vehicles as of facelift | 10D |
| CAN B | Interior CAN | 22E |
| CAN B | Interior CAN | 22H |
| CAN C | CAN for engine | 7H |
| CAN HMI | User interface CAN | 13D |
| CAN HMI2 | CAN 2 for user interface | 13E |
| Flex E | Chassis FlexRay | 14H |
| LIN B8-1 | Front air conditioning control LIN | 30F |
| LIN B8-3 | AC operation LIN | 22B |
| LIN B16 | Rain and light sensor LIN | 21J |
| LIN B16 | Rain and light sensor LIN | 14J |
| 1 | Operation, signal | 23E |
| 1 | Operation, signal | 23B |
| 1 | Operation, signal | 15C |
| 1 | Operation, signal | 15D |
| 2 | Evaporator drying, request | 23E |
| 2 | Evaporator drying, request | 15C |
| 2 | Evaporator drying, request | 15D |
| 3 | Engine running, signal | 8G |
| 3 | Engine running, signal | 15G |
| 3 | Engine running, signal | 22E |
| 4 | Circuit 15, status | 22E |
| 5 | Interior temperature, signal | 23G |
| 6 | Dew point temperature, signal | 23J |
| 7 | Solar radiation, signal | 23J |
| 8 | Crash, signal | 23K |
| 9 | Blower motor, request | 31E |
| 10 | Blower motor, actuation | 35E |
