Function Schematic For Triggering Emergency Call - PE82.95-P-2501-97A
Model 118, 177, 243, 247 with code 362 (HERMES communications module LTE)
| Code: | Designation: | Position: |
|---|---|---|
| A2/23 | GPS antenna | 14J |

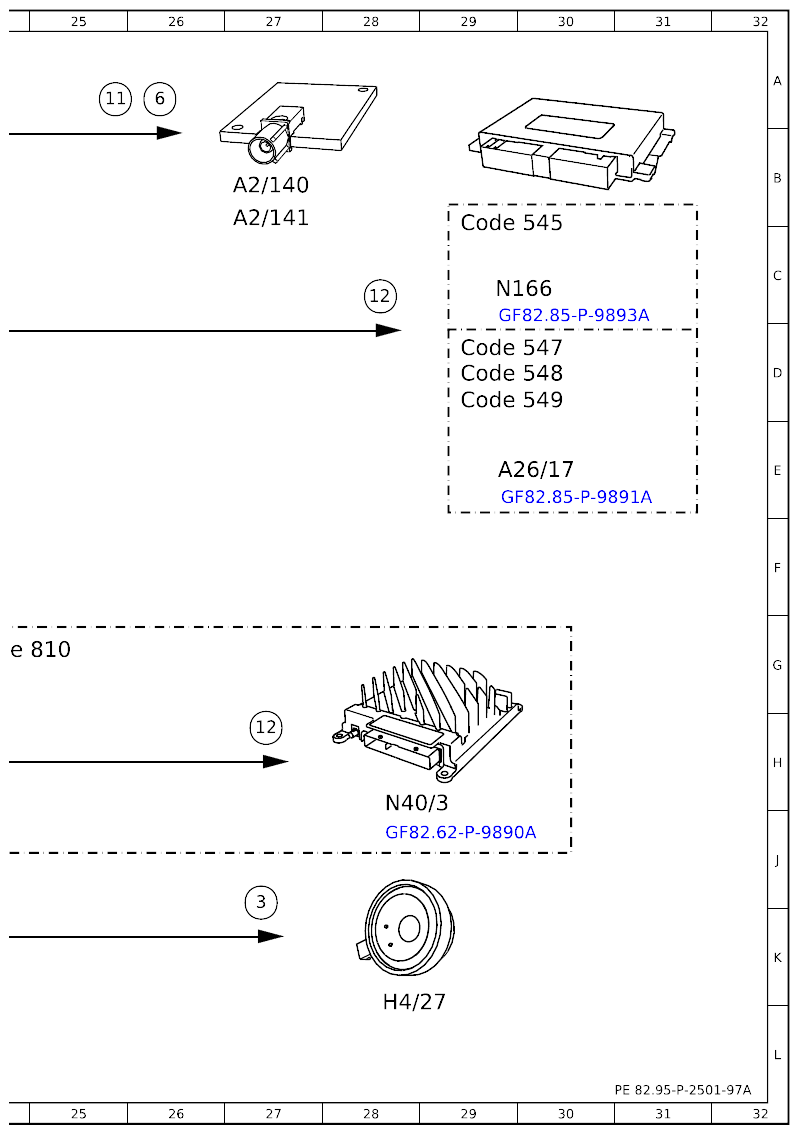

| A2/140 | Emergency call system antenna 1 | 27B |
| A2/140 | Emergency call system antenna 1 | 14H |
| A2/141 | Emergency call system antenna 2 | 27B |
| A2/141 | Emergency call system antenna 2 | 14H |
| A26/17 | Head unit | 8E |
| A26/17 | Head unit | 30E |
| B25/20 | Driver hands-free system microphone | 3C |
| Code 545 | Connect 5 (NTG6) | 29C |
| Code 545 | Connect 5 (NTG6) | 6D |
| Code 547 | Connect 20 Entry (NTG6) | 29D |
| Code 547 | Connect 20 Entry (NTG6) | 6E |
| Code 548 | Connect 20 MID (NTG6) | 29D |
| Code 548 | Connect 20 MID (NTG6) | 6E |
| Code 549 | Connect 20 HIGH (NTG6) | 29D |
| Code 549 | Connect 20 HIGH (NTG6) | 6E |
| Code 810 | Sound system | 24G |
| H4/27 | Center cockpit speaker (centerfill) | 28L |
| N2/10 | Supplemental restraint system control unit | 4G |
| N30/4 | Electronic Stability Program (ESP®) control unit | 2K |
| N40/3 | Amplifier for sound system | 28H |

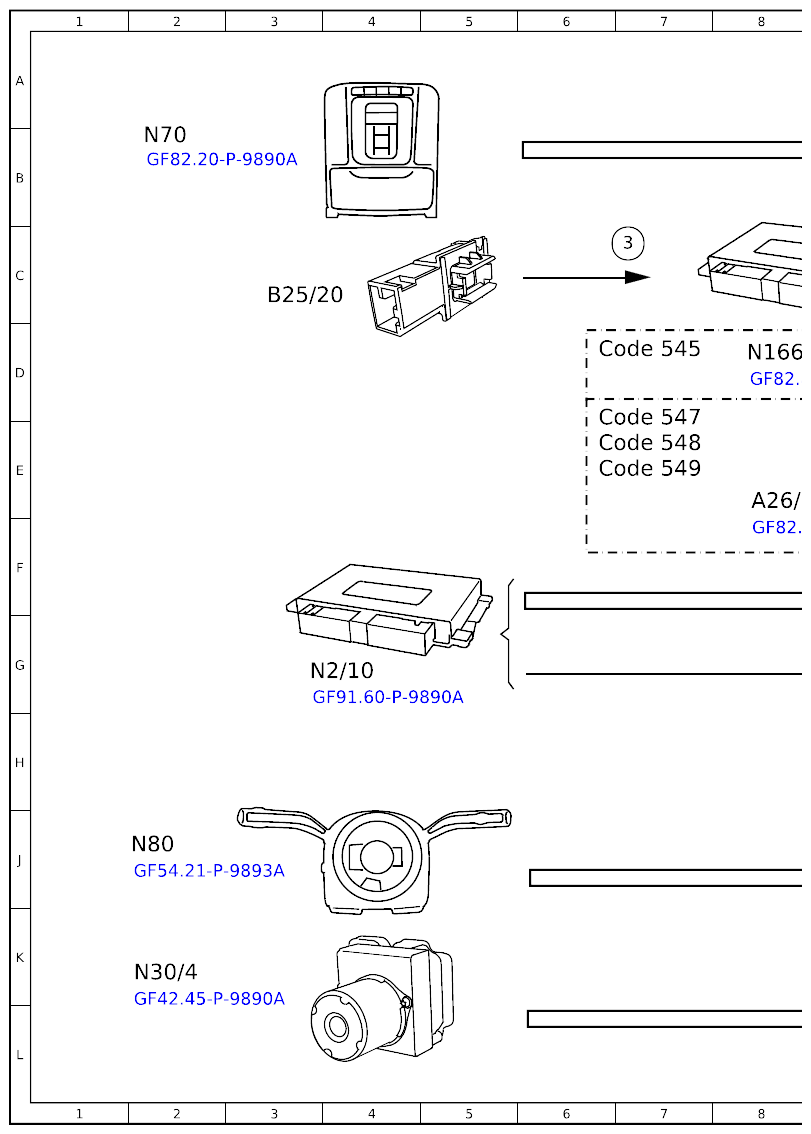

| N70 | Overhead control panel control unit | 2B |

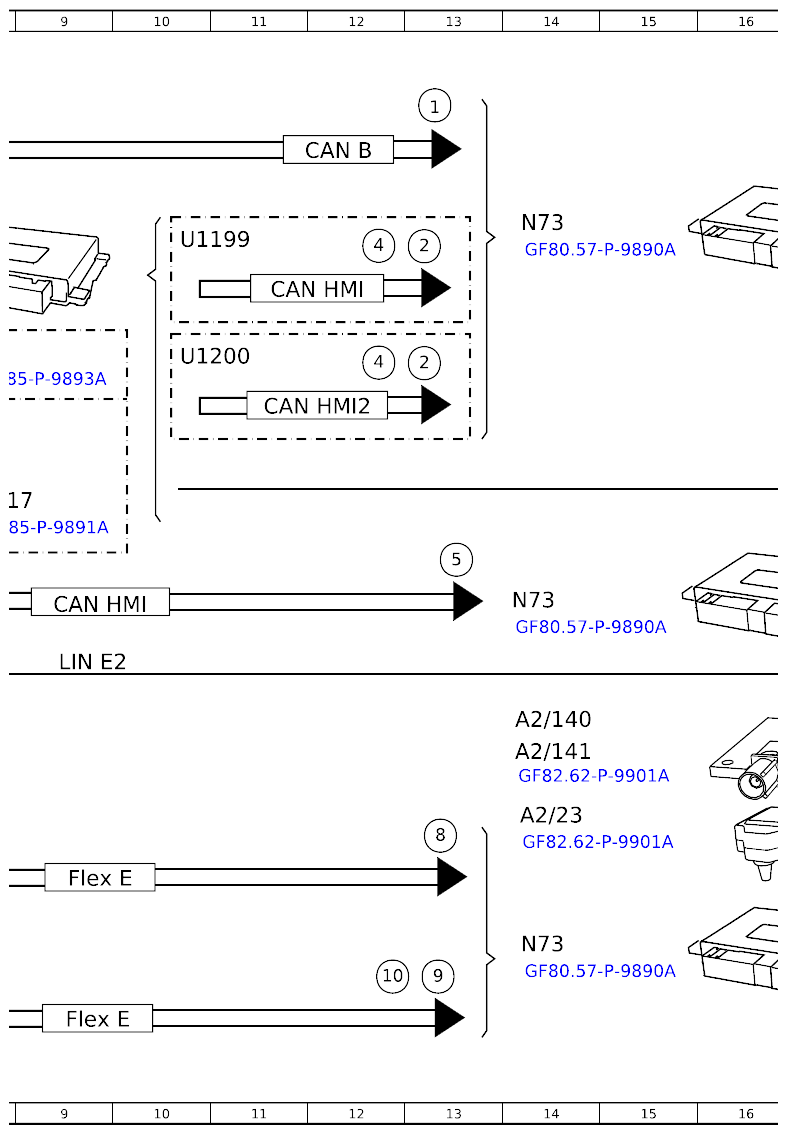

| N73 | EIS [EZS] control unit | 14C |
| N73 | EIS [EZS] control unit | 14F |
| N73 | EIS [EZS] control unit | 14K |
| N80 | Steering column module | 2J |

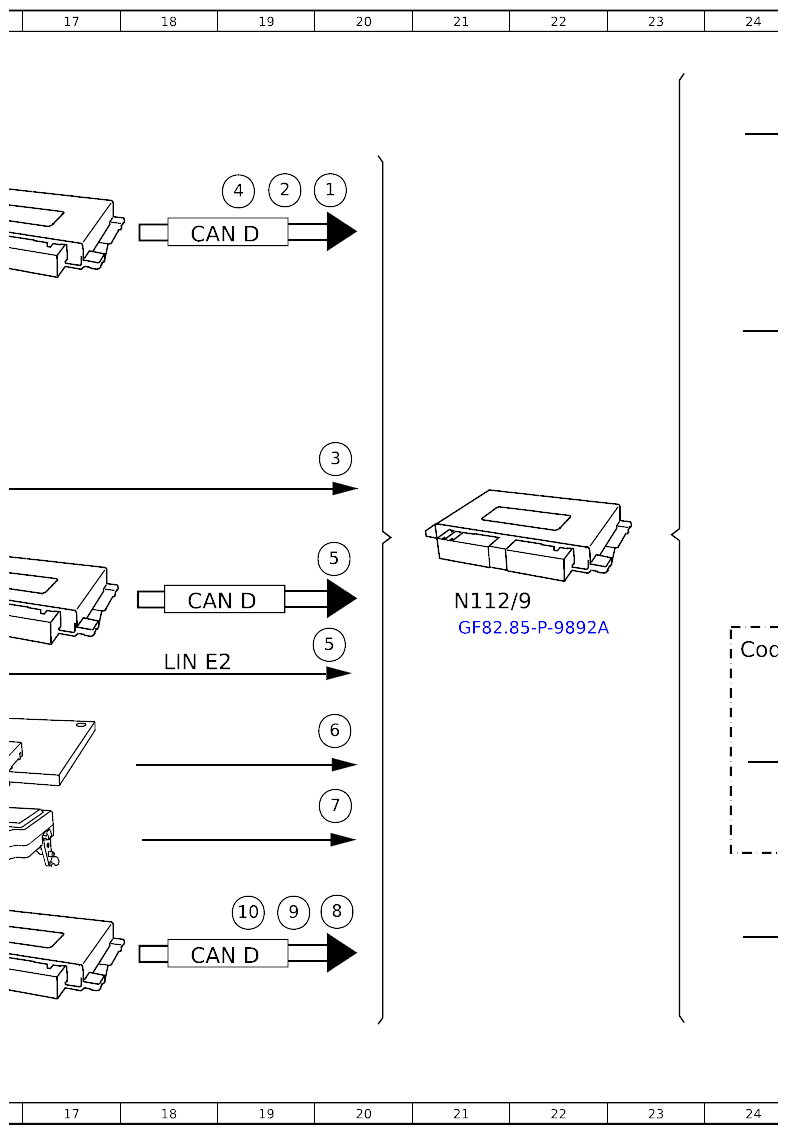

| N112/9 | HERMES control unit | 21F |
| N166 | Head unit/instrument cluster control unit | 8D |
| N166 | Head unit/instrument cluster control unit | 29C |
| U1199 | Valid for vehicles up to facelift | 10C |
| U1200 | Valid for vehicles as of facelift | 10D |
| CAN B | Interior CAN | 12B |
| CAN D | CAN for diagnosis | 18C |
| CAN D | CAN for diagnosis | 18F |
| CAN D | CAN for diagnosis | 18K |
| CAN HMI | User interface CAN | 9F |
| CAN HMI | User interface CAN | 11C |
| CAN HMI2 | CAN 2 for user interface | 11D |
| Flex E | Chassis FlexRay | 9J |
| Flex E | Chassis FlexRay | 9L |
| LIN E2 | Seat occupied recognition LIN | 18G |
| LIN E2 | Seat occupied recognition LIN | 9G |
| 1 | Manual emergency call, signal | 20B |
| 1 | Manual emergency call, signal | 13A |
| 2 | Operation, signal | 19B |
| 2 | Operation, signal | 13D |
| 2 | Operation, signal | 13C |
| 3 | Audio, signal | 27J |
| 3 | Audio, signal | 7C |
| 3 | Audio, signal | 20E |
| 4 | Position data, signal | 19B |
| 4 | Position data, signal | 12D |
| 4 | Position data, signal | 12C |
| 5 | Crash, signal | 13F |
| 5 | Crash, signal | 20G |
| 5 | Audio, signal | 20F |
| 6 | Telephone, signal | 26A |
| 6 | Telephone, signal | 20H |
| 7 | GPS, signal | 20J |
| 8 | Steering angle sensor, signal | 13J |
| 8 | Steering angle sensor, signal | 20K |
| 9 | Yaw rate, signal | 13K |
| 9 | Yaw rate, signal | 19K |
| 10 | Wheel speed, signal | 12K |
| 10 | Wheel speed, signal | 19K |
| 11 | Emergency call data telegram, signal | 25A |
| 12 | Mute function, signal | 28C |
| 12 | Mute function, signal | 27H |
