Function Schematic For Unlocking/Locking Vehicle Through Central Locking System - PE80.20-P-2501-97A
Model 118, 177, 243, 247
| Code: | Designation: | Position: |
|---|---|---|

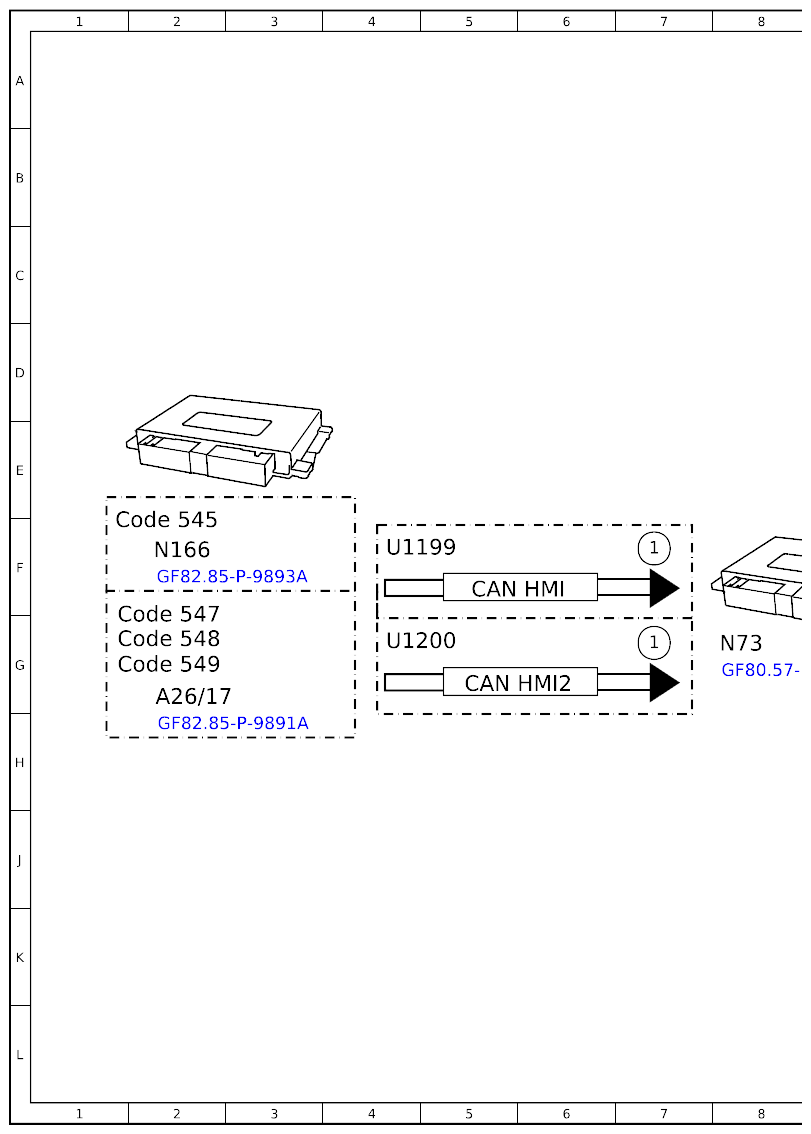

| A26/17 | Head unit | 2G |

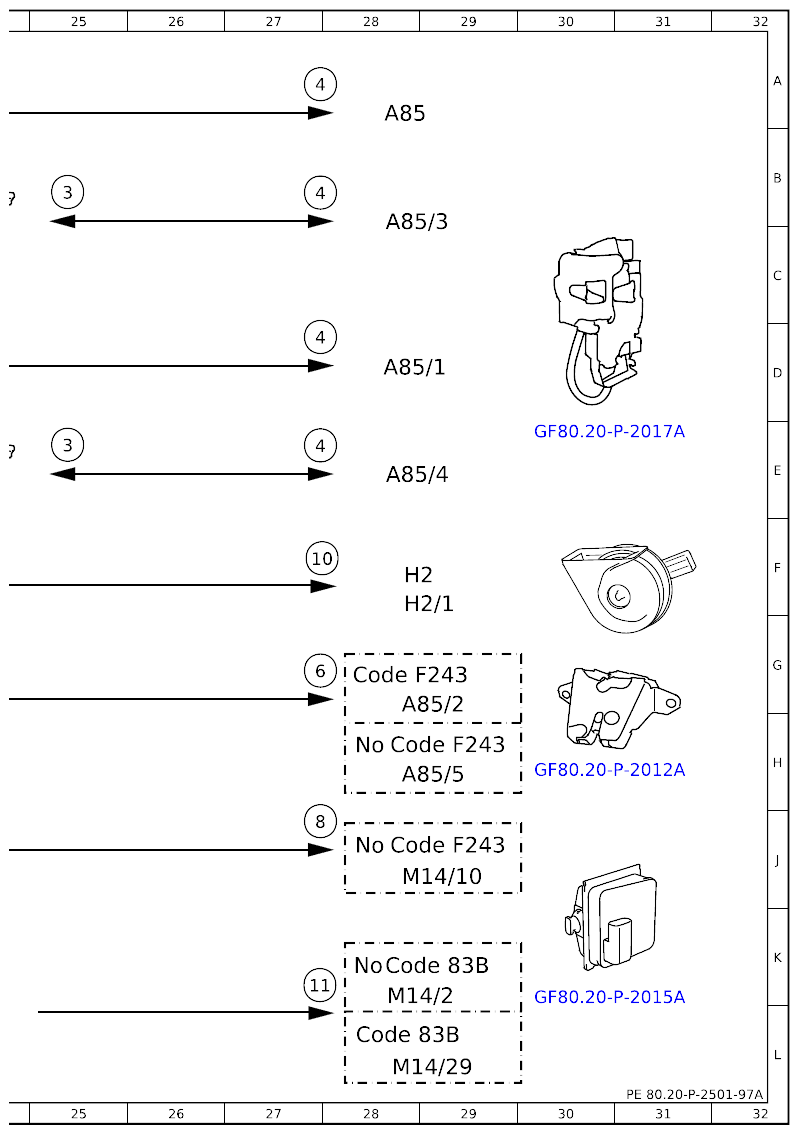

| A85 | Driver door lock | 28A |
| A85/1 | Front passenger door lock | 28D |
| A85/2 | Liftgate latch | 28G |
| A85/3 | Left rear door lock | 28C |
| A85/4 | Right rear door lock | 28E |
| A85/5 | Trunk lid lock | 28H |
| Code 83B | DC charging function | 28L |
| Code 83B | DC charging function | 28K |
| Code 545 | Connect 5 (NTG6) | 1F |
| Code 547 | Connect 20 Entry (NTG6) | 1G |
| Code 548 | Connect 20 MID (NTG6) | 1G |
| Code 549 | Connect 20 HIGH (NTG6) | 1G |
| Code F243 | MODEL SERIES 243 | 28G |
| Code F243 | MODEL SERIES 243 | 28H |
| Code F243 | MODEL SERIES 243 | 28J |
| H2 | Horn | 28F |
| H2/1 | Horn | 28F |
| M14/2 | Socket flap central locking system actuator | 28K |
| M14/10 | Fuel filler flap CL [ZV] motor | 28J |
| M14/29 | Socket flap central locking system actuator | 28L |
| N10 | Central control module | 14J |

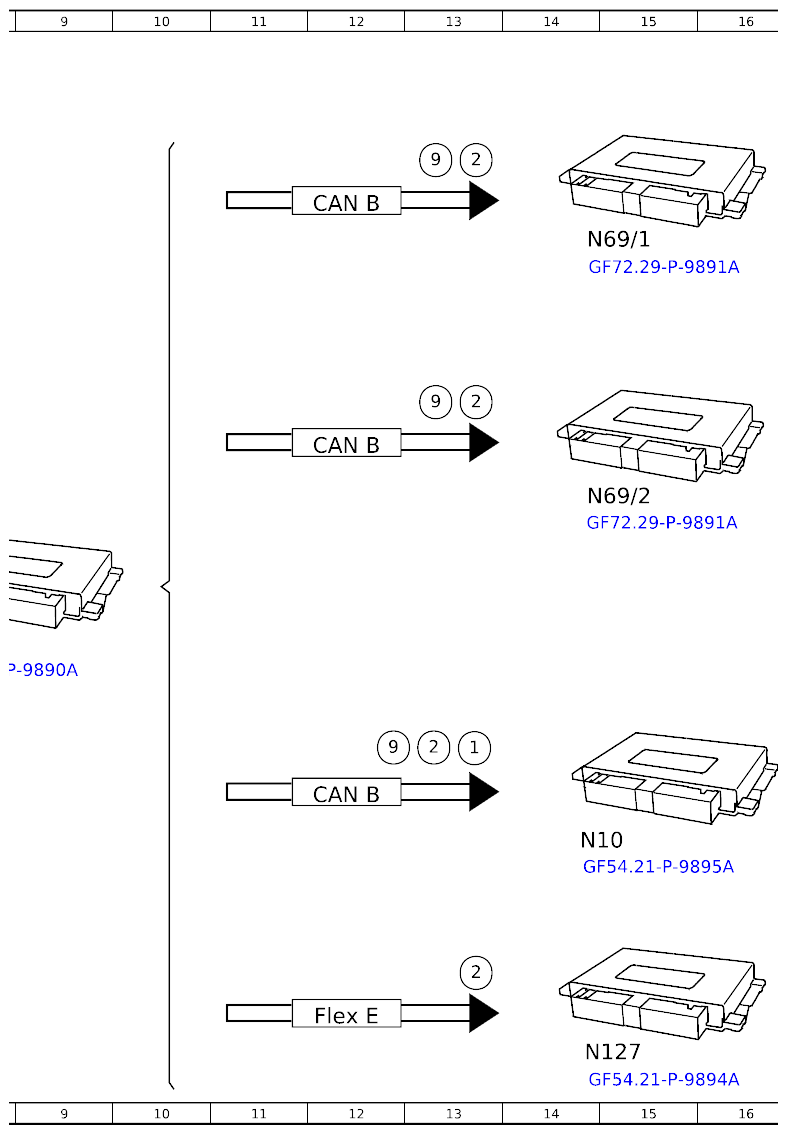

| N69/1 | Driver door control unit | 15C |
| N69/2 | Front passenger door control unit | 15E |

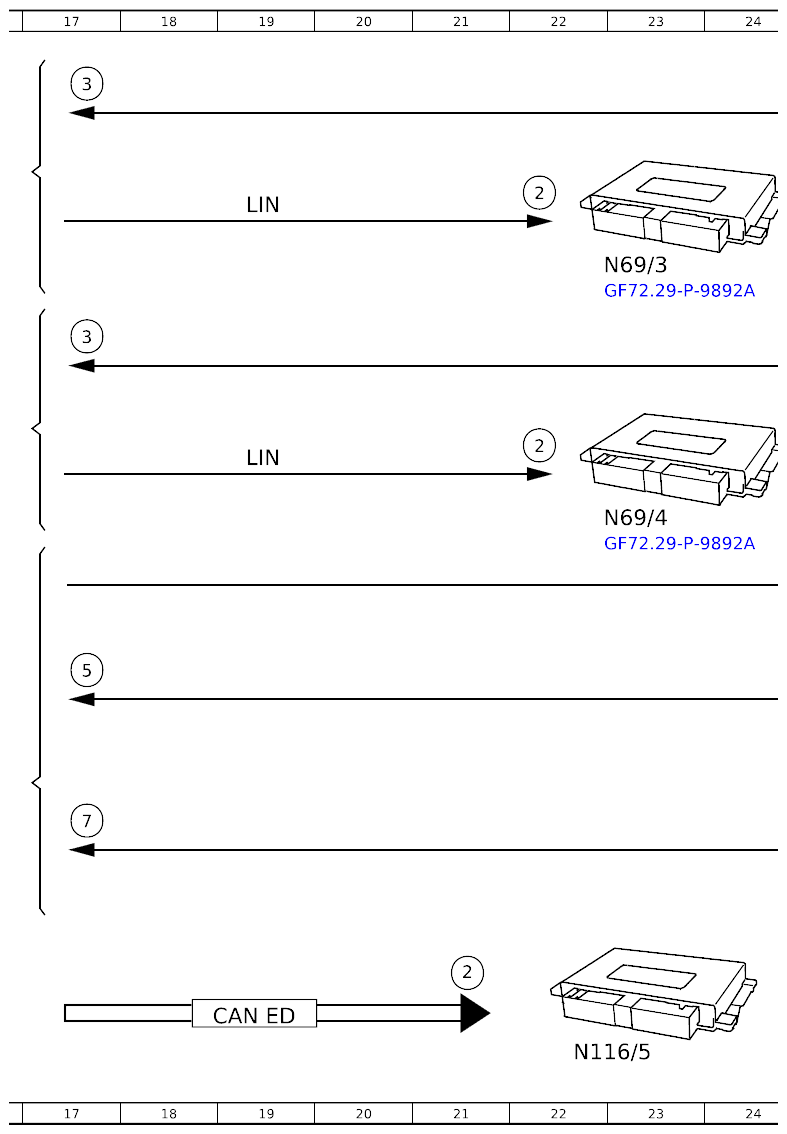

| N69/3 | Left rear door control unit | 23C |
| N69/4 | Right rear door control unit | 23F |
| N73 | EIS [EZS] control unit | 8G |
| N116/5 | DC charge-connection unit | 22L |
| N127 | Drivetrain control unit | 15L |
| N166 | Head unit/instrument cluster control unit | 2F |
| U1199 | Valid for vehicles up to facelift | 4F |
| U1200 | Valid for vehicles as of facelift | 4G |
| CAN B | Interior CAN | 12H |
| CAN B | Interior CAN | 12E |
| CAN B | Interior CAN | 12B |
| CAN ED | Electric drive CAN | 19L |
| CAN HMI | User interface CAN | 5F |
| CAN HMI2 | CAN 2 for user interface | 5G |
| Flex E | Chassis FlexRay | 12L |
| LIN | Local Interconnect Network | 19B |
| LIN | Local Interconnect Network | 19E |
| 1 | Acoustic locking feedback, status | 7F |
| 1 | Acoustic locking feedback, status | 13H |
| 1 | Acoustic locking feedback, status | 7G |
| 2 | Lock/unlock central locking, request | 13B |
| 2 | Lock/unlock central locking, request | 22B |
| 2 | Lock/unlock central locking, request | 13D |
| 2 | Lock/unlock central locking, request | 13H |
| 2 | Lock/unlock central locking, request | 13K |
| 2 | Lock/unlock central locking, request | 21K |
| 2 | Lock/unlock central locking, request | 22E |
| 3 | Main locking position microswitch, status | 17A |
| 3 | Main locking position microswitch, status | 25B |
| 3 | Main locking position microswitch, status | 17D |
| 3 | Main locking position microswitch, status | 25E |
| 4 | CL [ZV] motor, actuation | 27B |
| 4 | CL [ZV] motor, actuation | 27A |
| 4 | CL [ZV] motor, actuation | 27E |
| 4 | CL [ZV] motor, actuation | 27D |
| 5 | Trunk lid/liftgate lock main catch switch, status | 17G |
| 6 | Trunk lid/liftgate lock motor, actuation | 27G |
| 7 | Tank cap central locking actuator, status | 17J |
| 8 | Tank cap central locking actuator, actuation | 27J |
| 9 | Turn signal confirmation, request | 13B |
| 9 | Turn signal confirmation, request | 13D |
| 9 | Turn signal confirmation, request | 12H |
| 10 | Fanfare horns, actuation | 27F |
| 11 | Socket flap central locking system actuator, actuation | 27K |
