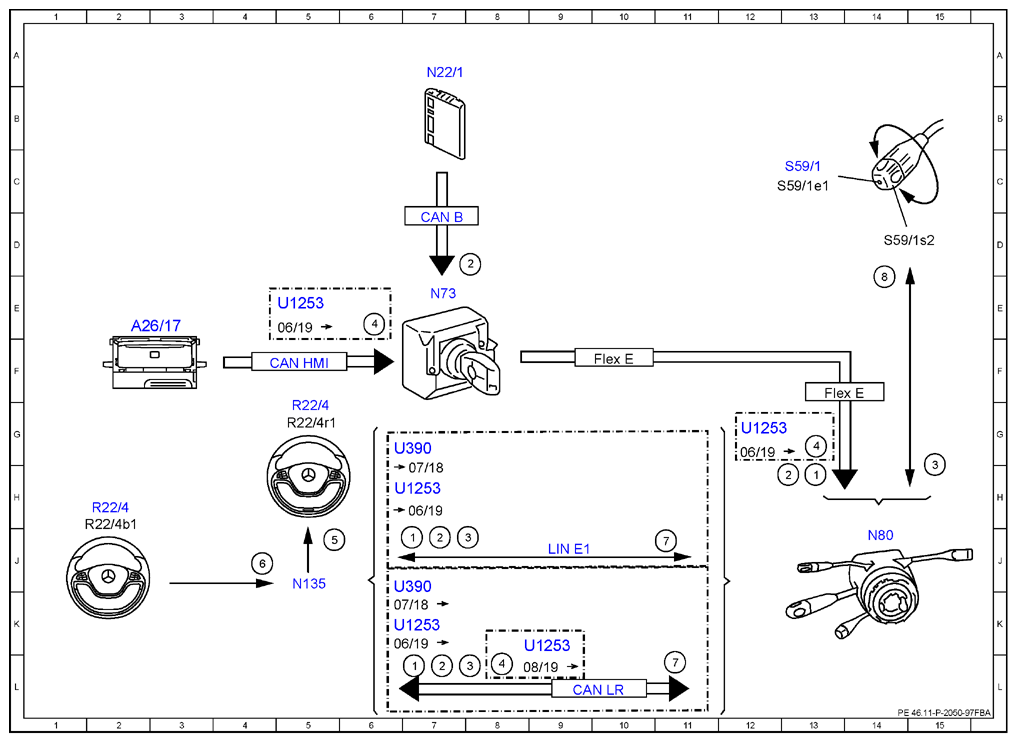

Function Schematic Of Electrical System For Steering Wheel Heater - PE46.11-P-2050-97FBA
Model 205, 253 with code 443 (Heated steering wheel)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 13H |
| 1 | Circuit 15, status | 7L |
| 1 | Circuit 15, status | 7J |
| 2 | Interior temperature, signal | 13H |
| 2 | Interior temperature, signal | 7L |
| 2 | Interior temperature, signal | 7D |
| 2 | Interior temperature, signal | 7J |
| 3 | Steering wheel heater switch, status | 15H |
| 3 | Steering wheel heater switch, status | 8L |
| 3 | Steering wheel heater switch, status | 8J |
| 4 | Steering wheel heater, request | 6E |
| 4 | Steering wheel heater, request | 8L |
| 4 | Steering wheel heater, request | 13G |
| 5 | Steering wheel heater, actuation | 5J |
| 6 | Heating element temperature sensor, signal | 4J |
| 7 | Steering wheel heater, status | 11L |
| 7 | Steering wheel heater, status | 11J |
| 8 | Indicator lamp, actuation | 14D |
| A26/17 | Head unit | 2E |
| CAN B | Interior CAN | 7D |
| CAN HMI | User interface CAN | 5F |
| CAN LR | Steering wheel CAN | 9L |
| Flex E | Chassis FlexRay | 10F |
| Flex E | Chassis FlexRay | 13F |
| LIN E1 | Steering LIN | 9J |
| N135 | Steering wheel electronics | 5J |
| N22/1 | Climate control control unit | 7A |
| N73 | Electronic ignition switch control unit | 7E |
| N80 | Steering column module control unit | 14J |
| R22/4 | Steering wheel heater | 2H |
| R22/4 | Steering wheel heater | 5G |
| R22/4b1 | Heating element temperature sensor | 2H |
| R22/4r1 | Steering wheel heater heating element | 5G |
| S59/1 | Steering column adjustment and steering wheel heater switch | 13C |
| S59/1e1 | Steering wheel heater indicator lamp | 13C |
| S59/1s2 | Steering wheel heater switch | 14D |
| U1253 | Valid for model 253 | 5E |
| U1253 | Valid for model 253 | 6K |
| U1253 | Valid for model 253 | 6H |
| U1253 | Valid for model 253 | 8K |
| U1253 | Valid for model 253 | 12G |
| U390 | Valid for model 205 | 6J |
| U390 | Valid for model 205 | 6G |
