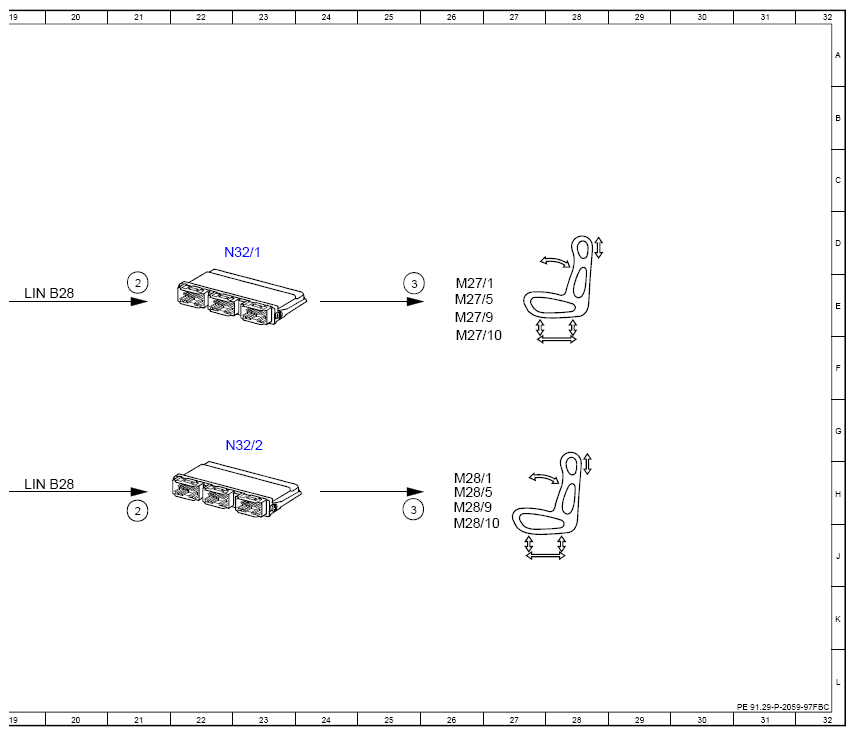

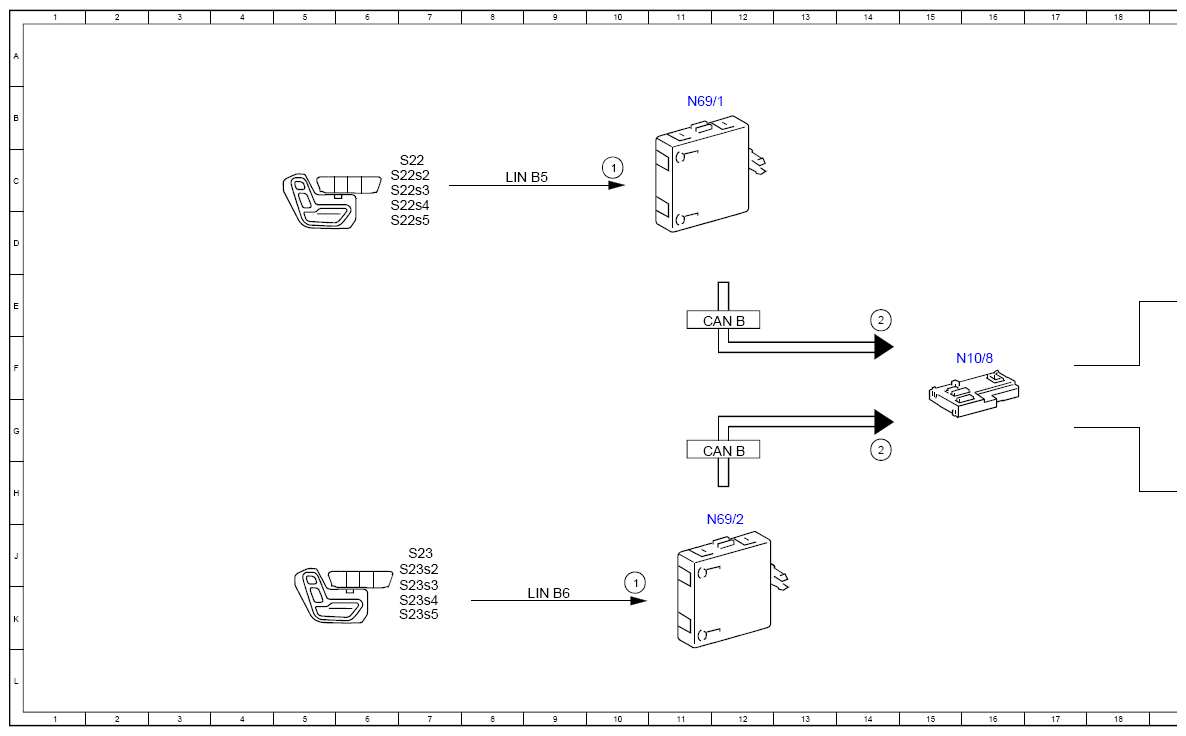

Electrical Function Schematic For Seat Adjustment (ESE) - PE91.29-P-2059-97FBC
Model 205, 253
with code 221 (Electrically adjustable left driver seat)
with code 222 (Electrically adjustable right driver seat)
except code 275 (Memory Package (driver's seat, steering column and mirror))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Seat adjustment switch group, status | 10C |
| 1 | Seat adjustment switch group, status | 10J |
| 2 | Manual adjustment, request | 14E |
| 2 | Manual adjustment, request | 14G |
| 2 | Manual adjustment, request | 21E |
| 2 | Manual adjustment, request | 21H |
| 3 | Seat adjustment motor, actuation | 25E |
| 3 | Seat adjustment motor, actuation | 25H |
| CAN B | Interior CAN | 12G |
| CAN B | Interior CAN | 12E |
| LIN B28 | Heater LIN | 19H |
| LIN B28 | Heater LIN | 19E |
| LIN B5 | Left front door LIN | 8C |
| LIN B6 | Right front door LIN | 9K |
| M27/1 | Driver seat fore/aft adjustment motor | 26E |
| M27/10 | Driver seat height adjustment motor | 26F |
| M27/5 | Driver seat backrest inclination adjustment motor | 26E |
| M27/9 | Seat inclination adjustment motor, driver seat | 26E |
| M28/1 | Front passenger seat fore/aft adjustment motor | 26H |
| M28/10 | Front passenger seat height adjustment motor | 26J |
| M28/5 | Front passenger seat backrest inclination adjustment motor | 26H |
| M28/9 | Seat inclination adjustment motor, front passenger seat | 26H |
| N10/8 | Rear SAM control unit | 16F |
| N32/1 | Driver seat control unit | 23D |
| N32/2 | Front passenger seat control unit | 23G |
| N69/1 | Left front door control unit | 11B |
| N69/2 | Right front door control unit | 12H |
| S22 | Left front seat adjustment switch group | 7C |
| S22s2 | Left front seat inclination adjustment switch | 7C |
| S22s3 | Left front seat fore/aft adjustment switch | 7C |
| S22s4 | Left front seat height adjustment switch | 7C |
| S22s5 | Left front backrest adjustment switch | 7D |
| S23 | Right front seat adjustment switch group | 7J |
| S23s2 | Right front seat inclination adjustment switch | 7J |
| S23s3 | Right front seat fore/aft adjustment switch | 7K |
| S23s4 | Right front seat height adjustment switch | 7K |
| S23s5 | Right front backrest adjustment switch | 7K |
