Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97FBL
Engine 177.9 in model 205 as of model year 2019 Vehicle plug

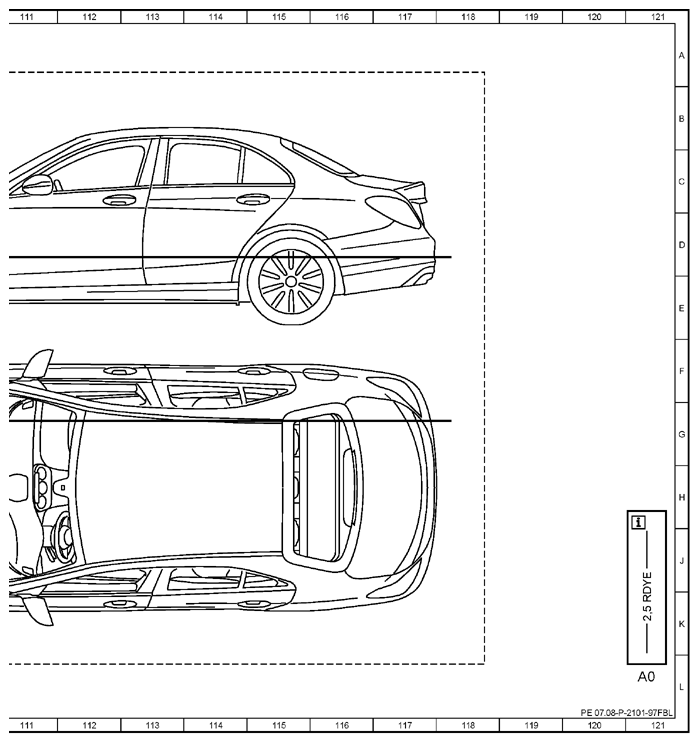

| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 121L |
| A101 | Fuel tank diagnostic module | 34L |
| B40 | Oil sensor (oil level, temperature and quality) | 49L |
| CAN C | Engine CAN | 18K |
| CAN C1 | Drive train CAN | 14K |
| Code 460 | Canada version | 32F |
| Code 494 | USA version | 32F |
| Code 830 | Additional parts for China vehicles | 32G |
| Code 835 | Additional parts for South Korea vehicles | 32F |
| Code 945 | China Stage 6 exhaust treatment | 32G |
| Code L | LEFT-HAND DRIVE | 6H |
| Code L | LEFT-HAND DRIVE | 36H |
| Code R | RIGHT-HAND DRIVE | 6H |
| Code R | RIGHT-HAND DRIVE | 36H |
| Code U78 | Switchable exhaust system | 81E |
| Code U78 | Switchable exhaust system | 86A |

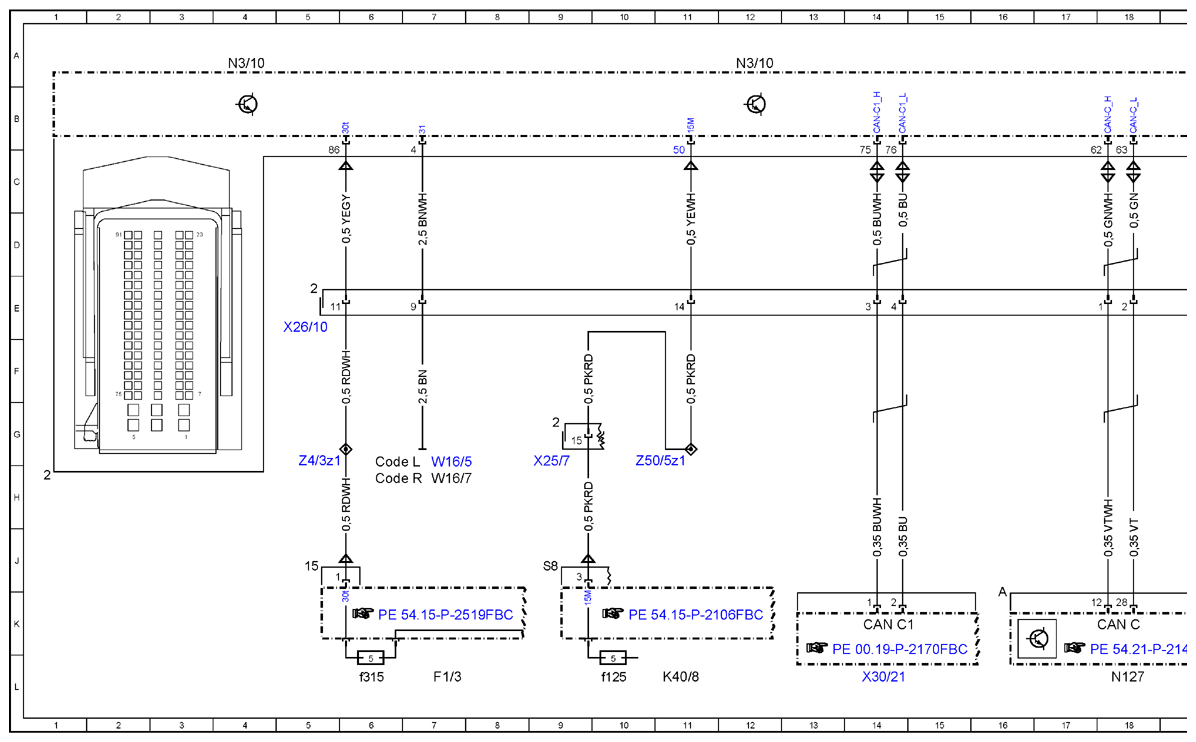

| F1/3 | Passenger-side A-pillar fuse box | 7L |
| F1/3f315 | Fuse 315 | 6L |

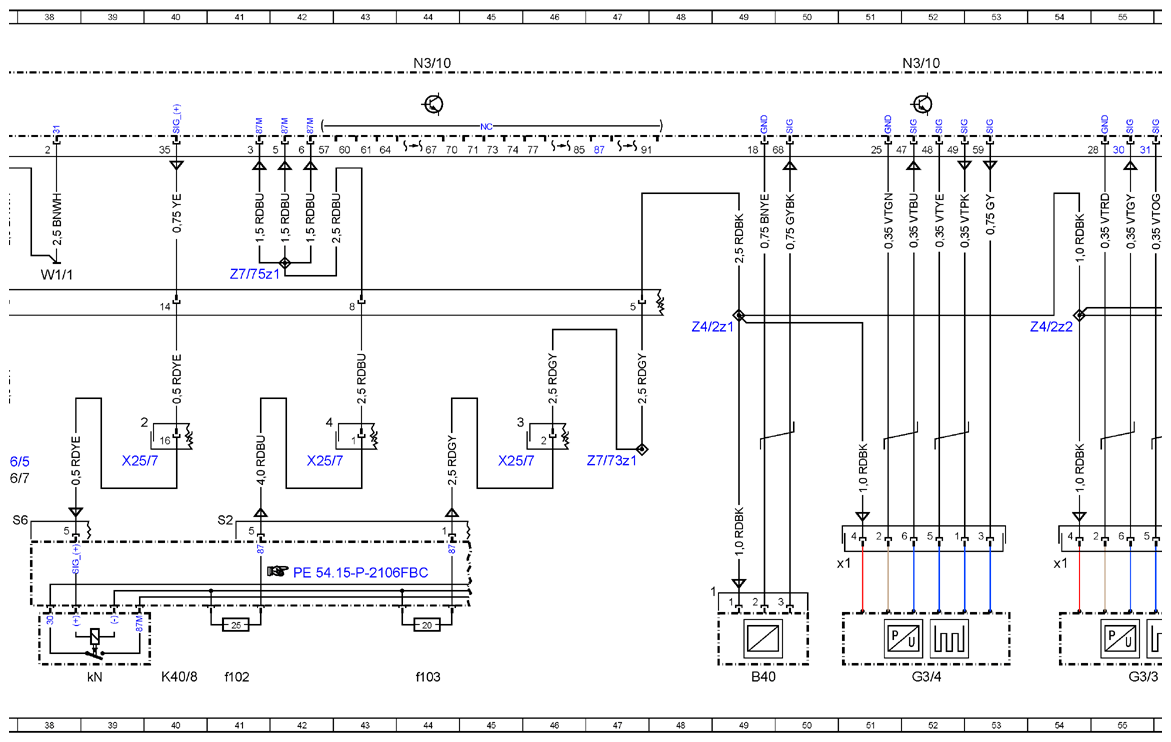

| G3/3 | Left oxygen sensor upstream of catalytic converter | 55L |
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | 54J |
| G3/4 | Right oxygen sensor upstream of catalytic converter | 52L |
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | 51J |
| G3/5 | Left oxygen sensor downstream of catalytic converter | 58L |
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | 57J |
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | 60J |
| G3/6 | Right oxygen sensor downstream of catalytic converter | 61L |
| K40/8 | Engine fuse and relay module | 11L |
| K40/8 | Engine fuse and relay module | 30L |
| K40/8 | Engine fuse and relay module | 40L |
| K40/8 | Engine fuse and relay module | 65L |
| K40/8 | Engine fuse and relay module | 76L |
| K40/8f101 | Fuse 101 | 29L |
| K40/8f102 | Fuse 102 | 41L |
| K40/8f103 | Fuse 103 | 44L |
| K40/8f118 | Fuse 118 | 75L |
| K40/8f125 | Fuse 125 | 10L |
| K40/8kH | Starter circuit 50 relay | 63L |
| K40/8kN | Circuit 87M relay | 39L |

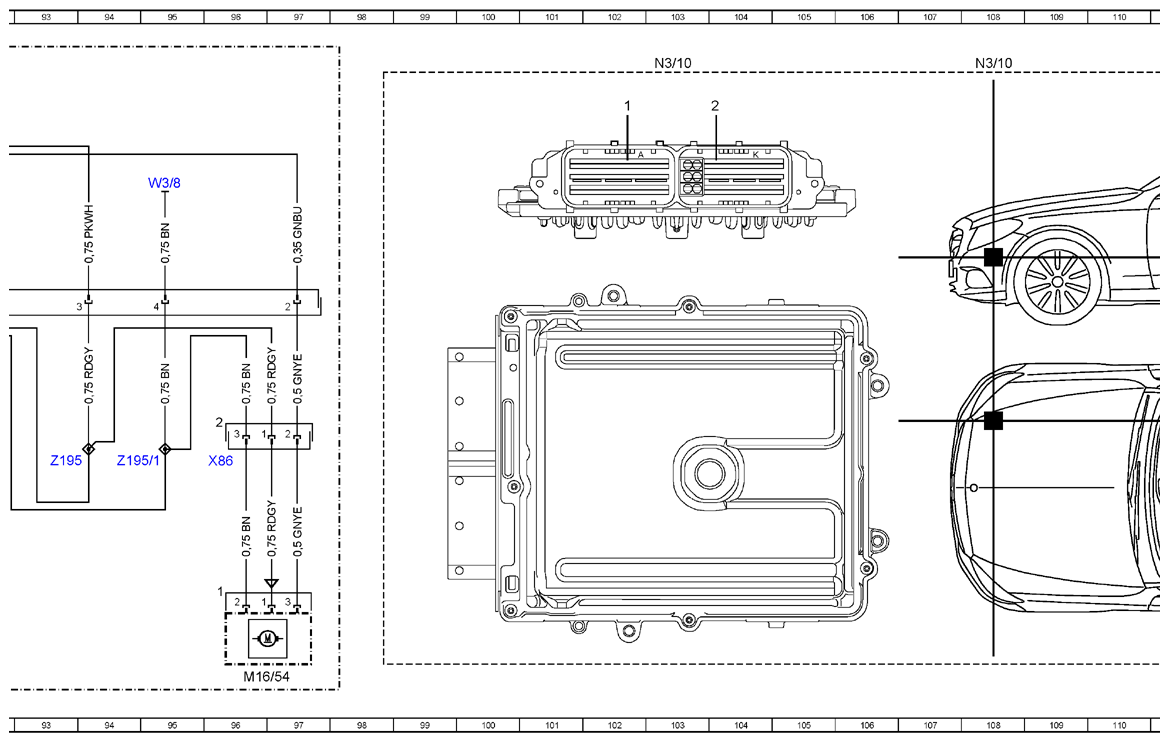

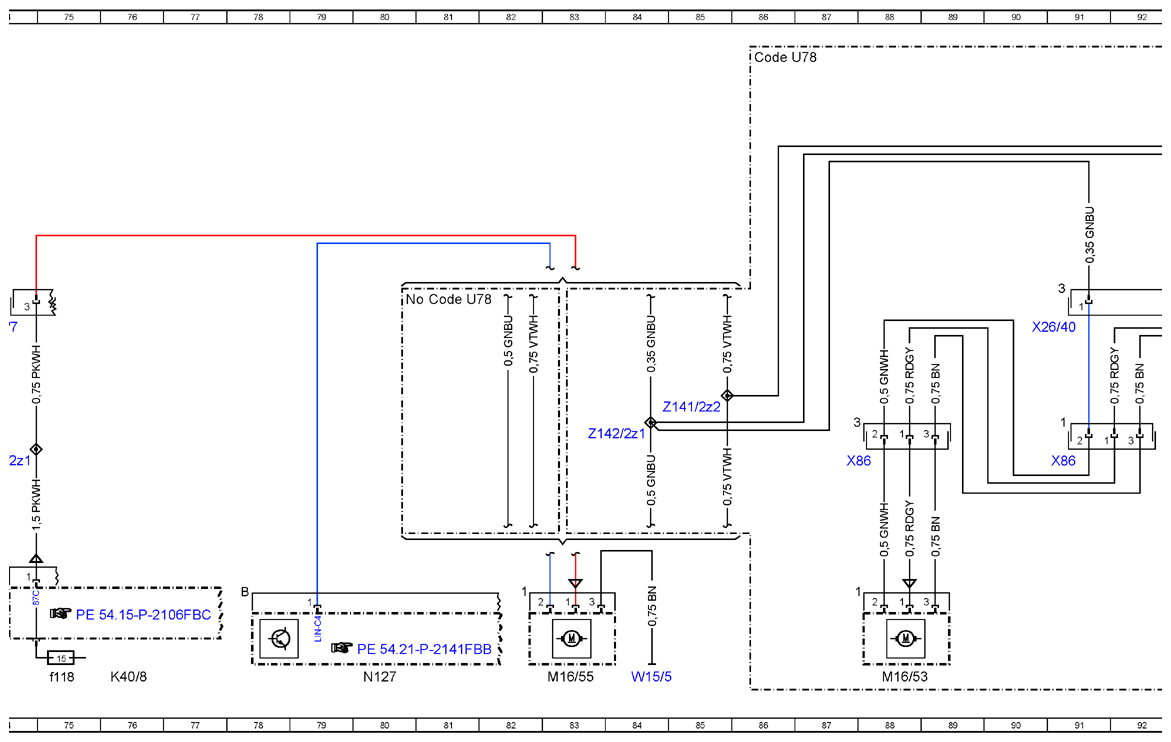

| M16/53 | Left exhaust flap actuator motor | 88L |
| M16/54 | Right exhaust flap actuator motor | 96L |
| M16/55 | Center exhaust flap actuator motor | 83L |
| N118 | Fuel pump control unit | 22L |
| N127 | Drivetrain control unit | 18L |
| N127 | Drivetrain control unit | 80L |
| N2/10 | Supplemental restraint system control unit | 26L |

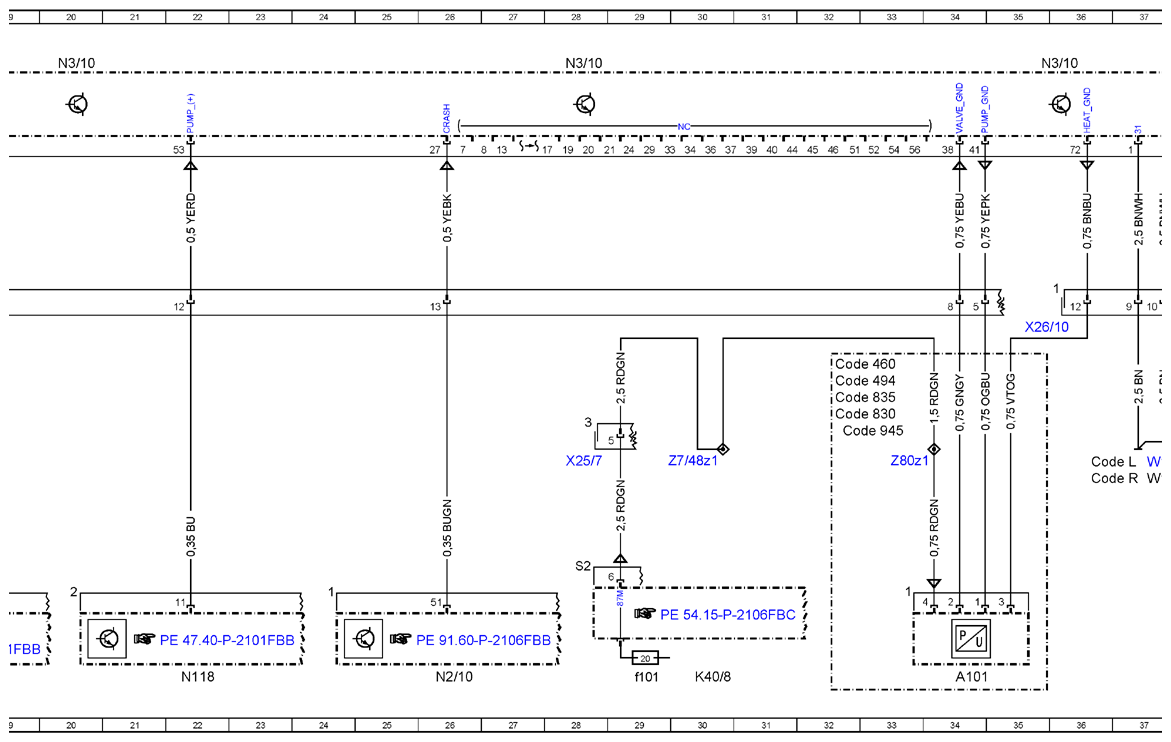

| N3/10 | ME-SFI [ME] control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 28A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 52A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 60A |
| N3/10 | ME-SFI [ME] control unit | 68A |
| N3/10 | ME-SFI [ME] control unit | 103A |
| N3/10 | ME-SFI [ME] control unit | 108A |
| W1/1 | Combustion engine ground point | 38E |
| W15/5 | Left front footwell ground point | 84L |
| W16/5 | Left major assembly compartment electronics ground point | 7H |
| W16/5 | Left major assembly compartment electronics ground point | 37H |
| W16/7 | Right major assembly compartment electronics ground point | 7H |
| W16/7 | Right major assembly compartment electronics ground point | 37H |
| W3/8 | Right rear wheel well ground point | 95C |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 9H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 28H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 39H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 42H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 45H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 66H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 74E |
| X26/10 | Vehicle interior/engine electrical connector | 5E |
| X26/10 | Vehicle interior/engine electrical connector | 35E |
| X26/10 | Vehicle interior/engine electrical connector | 66E |
| X26/40 | Rear frame floor assembly/bumper electrical connector | 91E |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 14L |
| X86 | Exhaust flap electrical connector | 88H |
| X86 | Exhaust flap electrical connector | 91H |
| X86 | Exhaust flap electrical connector | 96H |

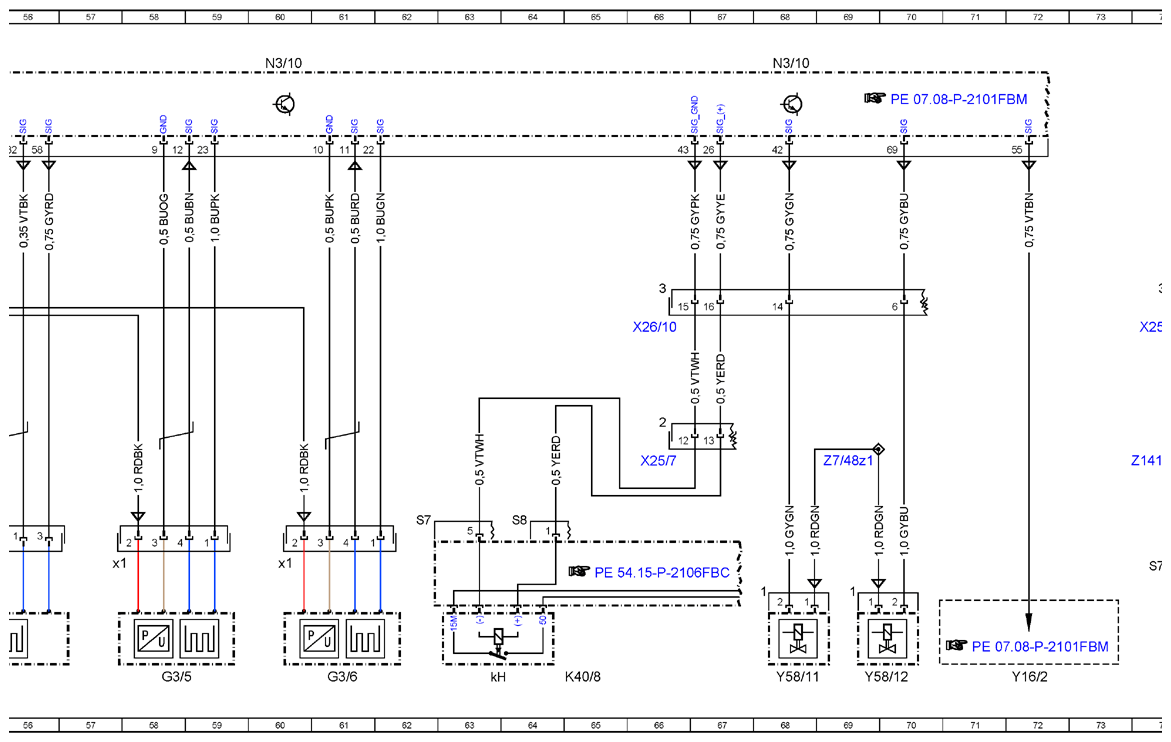

| Y16/2 | Heating system shutoff valve | 72L |
| Y58/11 | Left purge control valve | 68L |
| Y58/12 | Right purge control valve | 69L |
| Z141/2z1 | Circuit 87C connector sleeve | 74G |
| Z141/2z2 | Circuit 87C connector sleeve | 85G |
| Z142/2z1 | Exhaust gas LIN end sleeve | 84G |
| Z195 | Exhaust flap terminal 87/4 connector sleeve | 93G |
| Z195/1 | Exhaust flap ground connection connector sleeve | 94G |
| Z4/2z1 | Terminal 87/4 | 48E |
| Z4/2z2 | Terminal 87/4 | 54E |
| Z4/3z1 | Tml. 30 connector sleeve | 5G |
| Z50/5z1 | Tml. 15 connector sleeve | 11G |
| Z7/48z1 | Circuit 87/2 connector sleeve | 30G |
| Z7/48z1 | Circuit 87/2 connector sleeve | 69G |
| Z7/73z1 | Circuit 87/4 connector sleeve | 47G |
| Z7/75z1 | Circuit 87/3 connector sleeve | 41E |
| Z80z1 | Cross section reduction connector sleeve | 33G |
