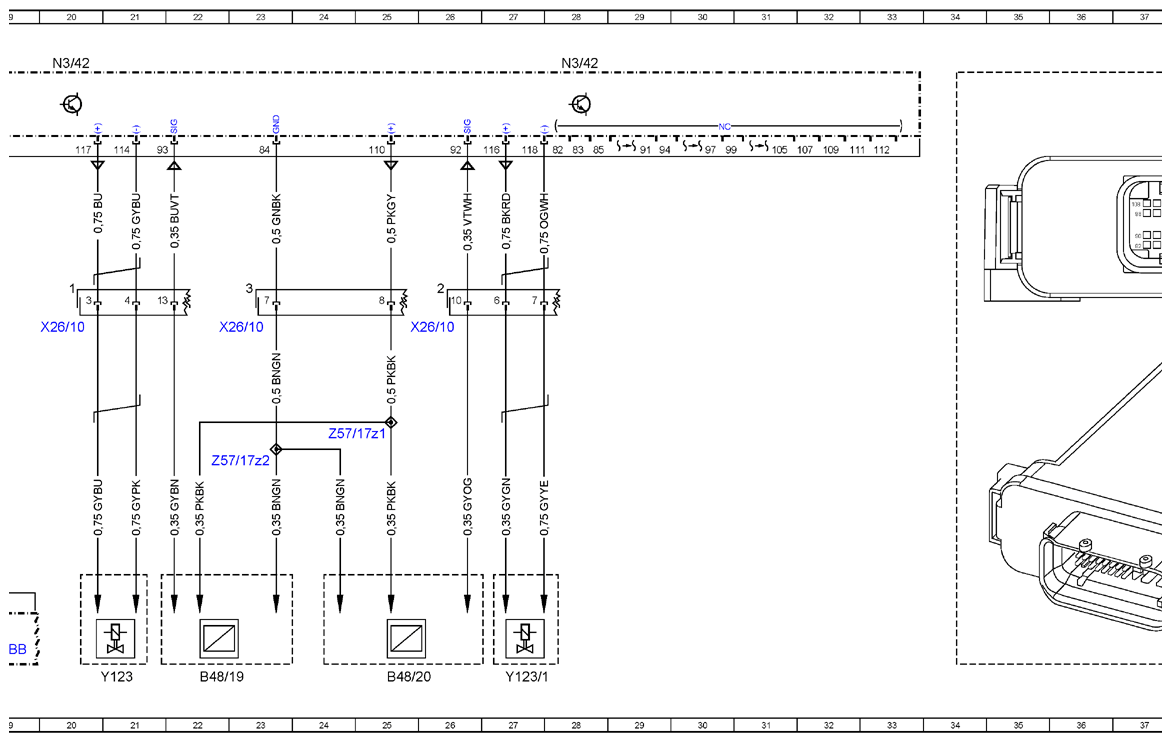

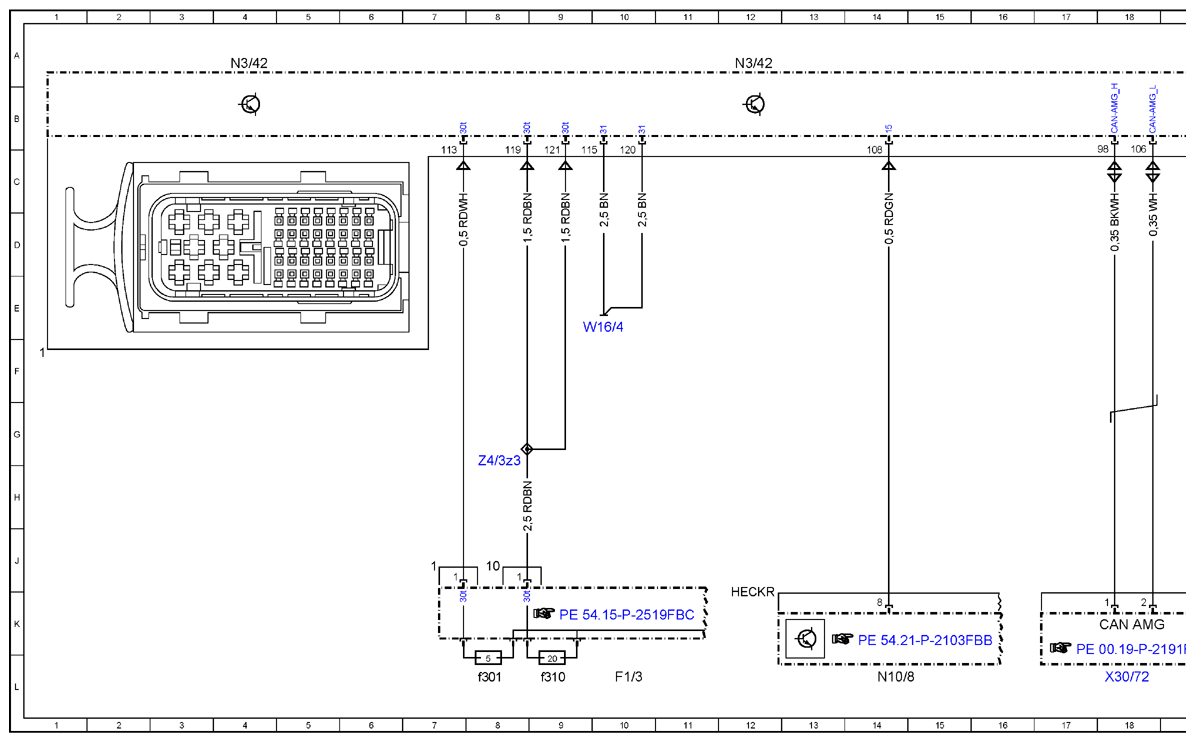

Wiring Diagram Of Active Engine Mount Control Unit - PE22.10-P-2102-97FBB
Engine 177.9 In Model 205 As Of Model Year 2019 With Code 466
| Code: | Designation: | Position: |
|---|---|---|

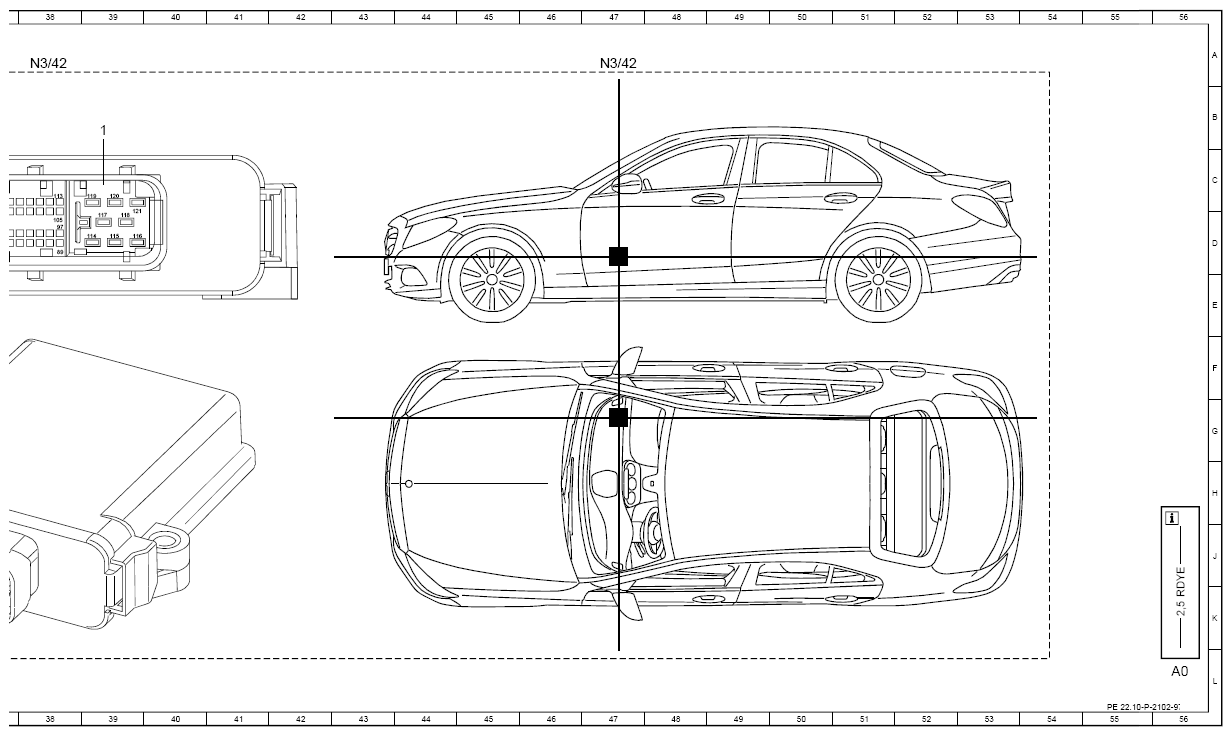

| A0 | Use of wiring diagrams | 56L |
| B48/19 | Engine acceleration sensor | 22L |
| B48/20 | Engine acceleration sensor | 25L |
| CAN AMG | AMG CAN | 18K |
| F1/3 | Passenger-side A-pillar fuse box | 10L |
| F1/3f301 | Fuse 301 | 8L |
| F1/3f310 | Fuse 310 | 9L |
| N10/8 | Rear SAM control unit | 14L |
| N3/42 | Active engine mounts control unit | 4A |
| N3/42 | Active engine mounts control unit | 12A |
| N3/42 | Active engine mounts control unit | 20A |
| N3/42 | Active engine mounts control unit | 28A |
| N3/42 | Active engine mounts control unit | 38A |
| N3/42 | Active engine mounts control unit | 47A |
| W16/4 | Right major assembly compartment ground point | 10E |
| X26/10 | Vehicle interior/engine electrical connector | 20E |
| X26/10 | Vehicle interior/engine electrical connector | 23E |
| X26/10 | Vehicle interior/engine electrical connector | 26E |
| X30/72 | AMG CAN potential distributor electrical connector | 18L |
| Y123 | Left active engine mount | 21L |
| Y123/1 | Right active engine mount | 27L |
| Z4/3z3 | Tml. 30 connector sleeve | 8G |
| Z57/17z1 | Engine mount connector sleeve | 25G |
| Z57/17z2 | Engine mount connector sleeve | 23G |
