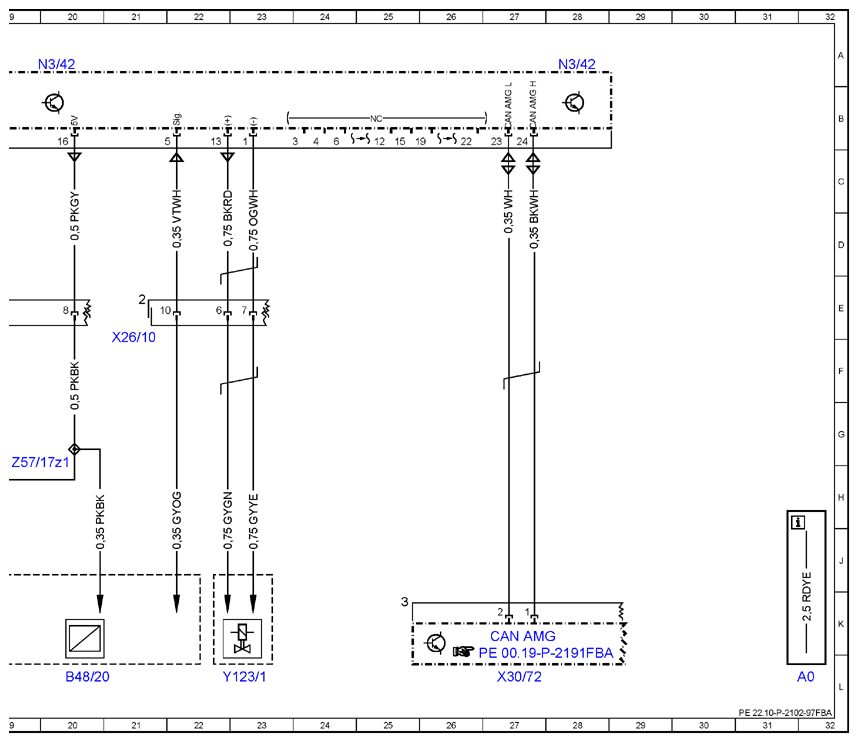

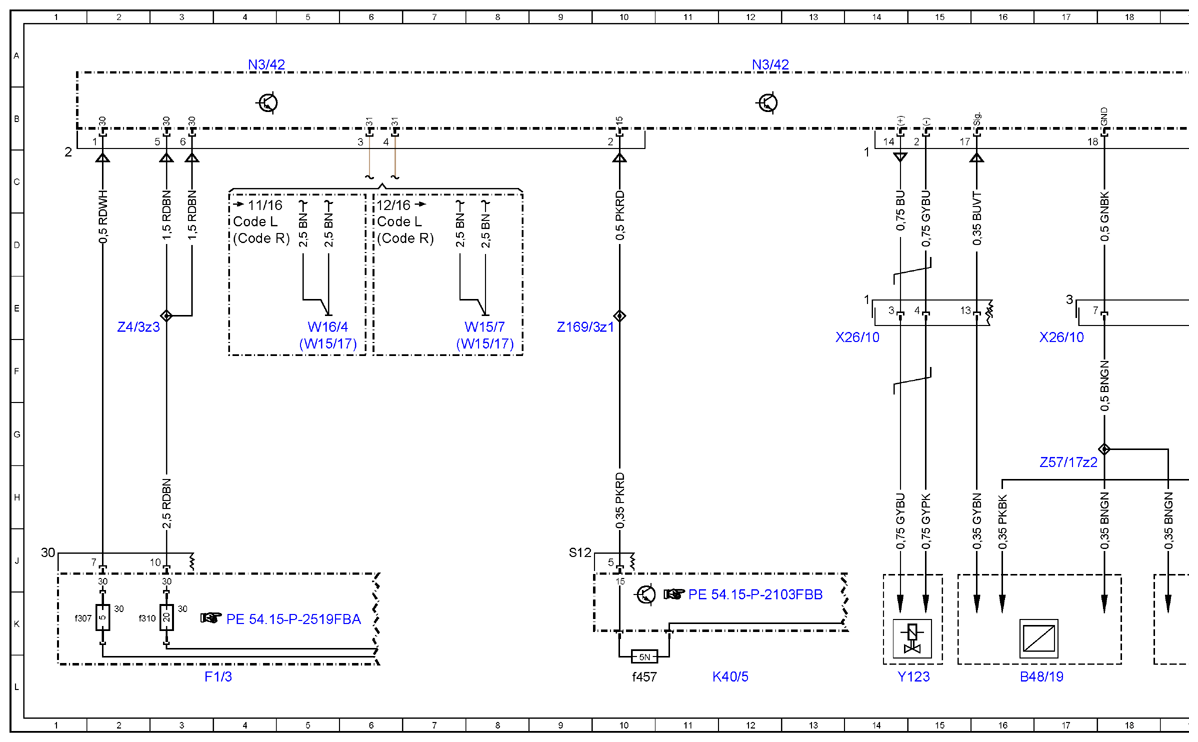

(Wiring Diagram Of Active Engine Mount Control Unit - PE22.10-P-2102-97FBA)
Engine 177 In Model 205 Up To Model Year 2019
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |
| B48/19 | Engine acceleration sensor | 16L |
| B48/20 | Engine acceleration sensor | 20L |
| CAN AMG | AMG CAN | 27K |
| Code L | LEFT-HAND DRIVE | 4D |
| Code L | LEFT-HAND DRIVE | 6D |
| Code R | RIGHT-HAND DRIVE | 4D |
| Code R | RIGHT-HAND DRIVE | 6D |
| F1/3 | Passenger-side A-pillar fuse box | 3L |
| F1/3f307 | Fuse 307 | 1K |
| F1/3f310 | Fuse 310 | 2K |
| K40/5 | Rear fuse and relay module | 12L |
| K40/5f457 | Fuse 457 | 10L |
| N3/42 | Active engine mounts control unit | 4A |
| N3/42 | Active engine mounts control unit | 12A |
| N3/42 | Active engine mounts control unit | 20A |
| N3/42 | Active engine mounts control unit | 28A |
| W15/17 | Additional battery ground point | 5F |
| W15/17 | Additional battery ground point | 8F |
| W15/7 | Right front footwell ground point | 8E |
| W16/4 | Right major assembly compartment ground point | 5E |
| X26/10 | Vehicle interior/engine electrical connector | 14F |
| X26/10 | Vehicle interior/engine electrical connector | 17F |
| X26/10 | Vehicle interior/engine electrical connector | 21F |
| X30/72 | AMG CAN potential distributor electrical connector | 27L |
| Y123 | Left active engine mount | 14L |
| Y123/1 | Right active engine mount | 23L |
| Z169/3z1 | Tml. 15 connector sleeve | 9E |
| Z4/3z3 | Tml. 30 connector sleeve | 2E |
| Z57/17z1 | Engine mount connector sleeve | 19H |
| Z57/17z2 | Engine mount connector sleeve | 17H |
