Remove/Install Guide Pulley For Poly-V Belt Of Alternator - AR13.20-P-0011MNA
Engine 176 in model 463
up to model year 2019
Engine 177 in model 205
Engine 178 in model 190

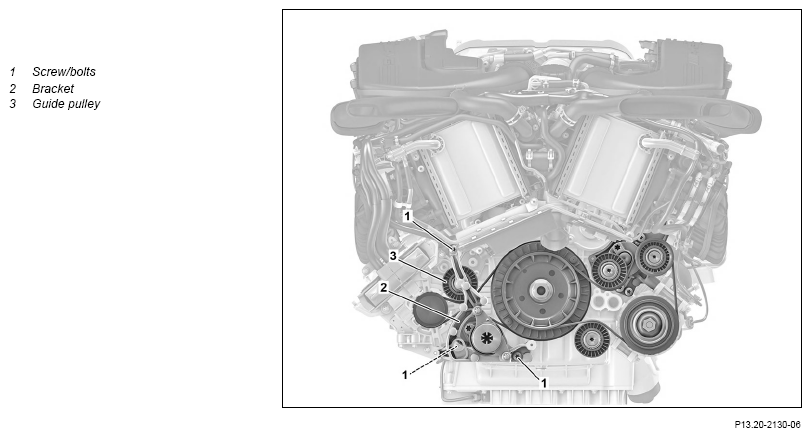

Shown on ENGINE 177
| Remove/install | |||
| 1 | Remove clamping device for poly-V belt of alternator | AR13.20-P-0010MNA | |
| 2 | Unfasten upper screw/bolt of the alternator | Engine 176 in model 463 up to model year 2019 | AR15.40-P-5032MNF |
| Engine 178 in model 190 | AR15.40-P-5032MNB | ||
| Engine 177 in model 205 | AR15.40-P-5032MNA | ||
| 3 | Remove screw/bolt (1) | *BA13.25-P-1004-01CA | |
| 4 | Remove guide pulley (3) with bracket (2) downwards | ||
| 5 | Detach guide pulley (3) from bracket (2) | When replacing the guide pulley (3). | |
| *BA13.25-P-1003-01CA | |||
| 6 | Install in the reverse order |
BELT TENSIONER
| Number | Designation | Engine 176 | Engine 177 | |
|---|---|---|---|---|
| BA13.25-P-1003-01CA | Bolt, guide pulley to bracket | Nm | 20 | 20 |
BELT TENSIONER
| Number | Designation | Engine 178 | |
|---|---|---|---|
| BA13.25-P-1003-01CA | Bolt, guide pulley to bracket | Nm | 20 |
BELT TENSIONER
| Number | Designation | Engine 176 | Engine 177 | |
|---|---|---|---|---|
| BA13.25-P-1004-01CA | Bolt, belt tensioner bracket to crankcase/oil pan | Nm | 20 | 20 |
BELT TENSIONER
| Number | Designation | Engine 178 | |
|---|---|---|---|
| BA13.25-P-1004-01CA | Bolt, belt tensioner bracket to crankcase/oil pan | Nm | 20 |
