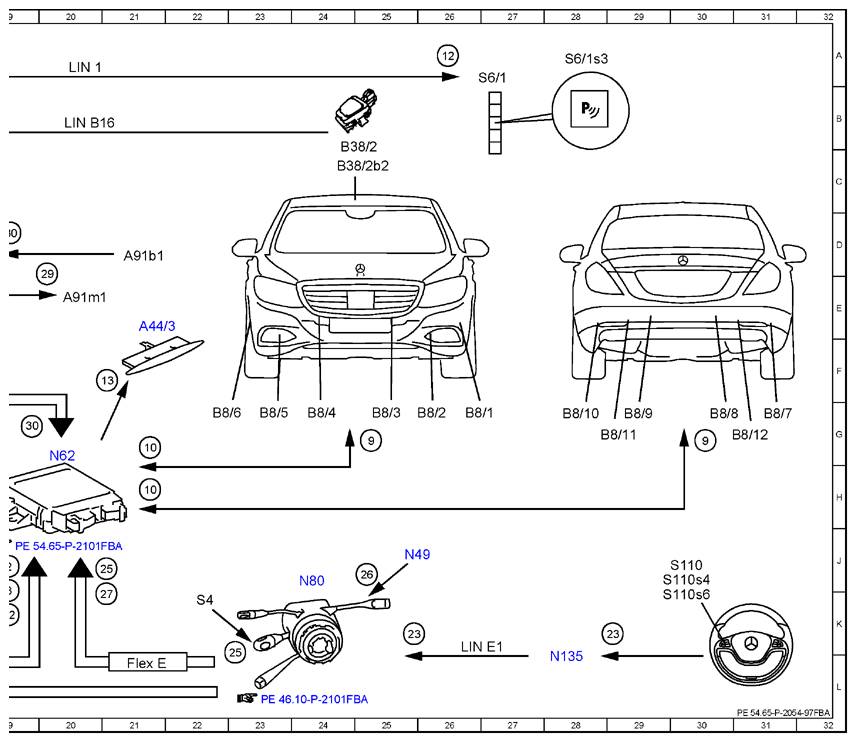

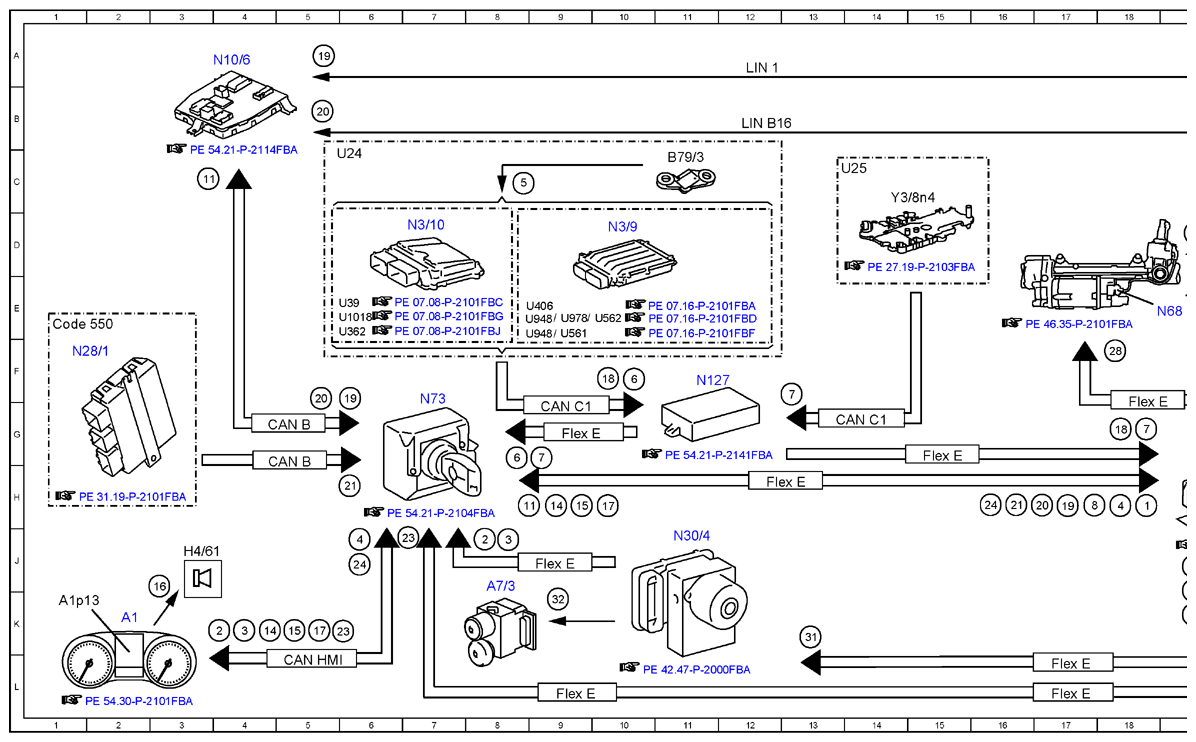

(Electrical Function Schematic Of Parking System - PE54.65-P-2054-97FBA)
Model 205
up to model year 2019
with code 235 (Parking Pilot with PARKTRONIC)
Model 253 (except 253.99)
up to model year 2020
with code 235 (Parking Pilot with PARKTRONIC)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 18H |
| 10 | Parking system distance sensors, signal | 21G |
| 10 | Parking system distance sensors, signal | 21H |
| 11 | Parking system status indication, request | 3C |
| 11 | Parking system status indication, request | 8H |
| 12 | Parking system status indicator, actuation | 26A |
| 13 | Parking system indicator, actuation | 21F |
| 14 | Parking system display, request | 4K |
| 14 | Parking system display, request | 9H |
| 15 | Warning tone, request | 9H |
| 15 | Warning tone, request | 5K |
| 16 | Speaker, actuation | 3J |
| 17 | Instrument cluster message, request | 10H |
| 17 | Instrument cluster message, request | 5K |
| 18 | Engaged gear, signal | 10F |
| 18 | Engaged gear, signal | 18G |
| 19 | Parking system button, status | 5A |
| 19 | Parking system button, status | 6F |
| 19 | Parking system button, status | 17H |
| 2 | Wheel speed, signal | 4K |
| 2 | Wheel speed, signal | 8J |
| 2 | Wheel speed, signal | 19J |
| 20 | Dusk setting, signal | 5B |
| 20 | Dusk setting, signal | 5G |
| 20 | Dusk setting, signal | 17H |
| 21 | Trailer recognition, status | 6H |
| 21 | Trailer recognition, status | 16H |
| 22 | ESP®, status | 19K |
| 23 | Multifunction steering wheel button group, signal | 25K |
| 23 | Multifunction steering wheel button group, signal | 29K |
| 23 | Multifunction steering wheel button group, signal | 7J |
| 23 | Multifunction steering wheel button group, signal | 6K |
| 24 | Active Parking Assist, status | 6J |
| 24 | Active Parking Assist, status | 16H |
| 25 | Combination switch, status | 21J |
| 25 | Combination switch, status | 23L |
| 26 | Steering wheel angle sensor, signal | 25J |
| 27 | Steering wheel angle, signal | 21K |
| 28 | Electric power steering, request | 18F |
| 29 | Electric power steering actuator motor, actuation | 20E |
| 3 | Wheel rotation direction, signal | 4K |
| 3 | Wheel rotation direction, signal | 8J |
| 3 | Wheel rotation direction, signal | 19K |
| 30 | Electric power steering torque sensor, signal | 19D |
| 30 | Electric power steering torque sensor, signal | 19G |
| 31 | Residual distance information, signal | 13K |
| 32 | Traction system hydraulic unit, actuation | 9K |
| 4 | Vehicle speed, signal | 18H |
| 4 | Vehicle speed, signal | 6J |
| 5 | Manual transmission main shifter shaft position sensor, status | 8C |
| 6 | Reverse gear engaged, signal | 8G |
| 6 | Reverse gear engaged, signal | 10F |
| 7 | Gear range, status | 13F |
| 7 | Gear range, status | 9G |
| 7 | Gear range, status | 18G |
| 8 | Reverse gear, status | 17H |
| 9 | Parking system distance sensors, actuation | 25G |
| 9 | Parking system distance sensors, actuation | 30G |
| A1 | Instrument cluster | 2K |
| A1p13 | Multifunction display | 1K |
| A44/3 | Rear parking system indicator | 21E |
| A7/3 | Traction system hydraulic unit | 8J |
| A91b1 | Electric power steering torque sensor | 21D |
| A91m1 | Electric power steering actuator motor | 20E |
| B38/2 | Rain/light sensor with additional functions | 24C |
| B38/2b2 | Light sensor | 24C |
| B79/3 | Manual transmission main shifter shaft position sensor | 11C |
| B8/1 | Outer left front parking system distance sensor | 26G |
| B8/10 | Outer left rear parking system distance sensor | 28G |
| B8/11 | Center left rear parking system distance sensor | 28G |
| B8/12 | Center right rear parking system distance sensor | 30G |
| B8/2 | Center left front parking system distance sensor | 25G |
| B8/3 | Inner left front parking system distance sensor | 25G |
| B8/4 | Inner right front parking system distance sensor | 24G |
| B8/5 | Center right front parking system distance sensor | 23G |
| B8/6 | Outer right front parking system distance sensor | 22G |
| B8/7 | Outer right rear parking system distance sensor | 31G |
| B8/8 | Inner right rear parking system distance sensor | 30G |
| B8/9 | Inner left rear parking system distance sensor | 29G |
| CAN B | Interior CAN | 5G |
| CAN B | Interior CAN | 5H |
| CAN C1 | Drive train CAN | 14G |
| CAN C1 | Drive train CAN | 9G |
| CAN HMI | User interface CAN | 5L |
| Code 550 | Trailer hitch | 1E |
| Flex E | Chassis FlexRay | 18G |
| Flex E | Chassis FlexRay | 12H |
| Flex E | Chassis FlexRay | 21L |
| Flex E | Chassis FlexRay | 9J |
| Flex E | Chassis FlexRay | 9G |
| Flex E | Chassis FlexRay | 15G |
| Flex E | Chassis FlexRay | 17L |
| Flex E | Chassis FlexRay | 9L |
| Flex E | Chassis FlexRay | 17L |
| H4/61 | Instrument cluster speaker | 3J |
| LIN 1 | Instrument panel LIN | 20A |
| LIN 1 | Instrument panel LIN | 12A |
| LIN B16 | Rain and light sensor LIN | 20B |
| LIN B16 | Rain and light sensor LIN | 12B |
| LIN E1 | Steering LIN | 26K |
| N10/6 | Front SAM control unit | 4A |
| N127 | Drivetrain control unit | 11F |
| N135 | Steering wheel electronics | 28L |
| N28/1 | Trailer recognition control unit | 1F |
| N3/10 | ME-SFI [ME] control unit | 7D |
| N3/9 | CDI control unit | 10D |
| N30/4 | Electronic Stability Program control unit | 11J |
| N49 | Steering wheel angle sensor | 25J |
| N62 | Parking system control unit | 20G |
| N68 | Electrical power steering control unit | 19E |
| N73 | Electronic ignition switch control unit | 7G |
| N80 | Steering column module control unit | 24J |
| S110 | Left multifunction steering wheel button group | 30J |
| S110s4 | "Back" button | 30J |
| S110s6 | OK button | 30K |
| S4 | Combination switch | 22K |
| S6/1 | Driver-side instrument panel button group | 26A |
| S6/1s3 | Parking system button | 28A |
| U1018 | Valid for gasoline engine 276 | 5E |
| U24 | Valid for manual transmission | 5C |
| U25 | Valid for automatic transmission | 13C |
| U362 | Valid for gasoline engine 274 | 5E |
| U39 | Valid for gasoline engine 177 | 5E |
| U406 | Valid for diesel engine 626 | 8E |
| U561 | Valid for Delphi system | 9E |
| U562 | Valid for Bosch system | 10E |
| U948 | Valid for diesel engine 651 | 8E |
| U948 | Valid for diesel engine 651 | 8E |
| U978 | Valid for hybrid drive | 9E |
| Y3/8n4 | Fully integrated transmission control control unit | 14C |
