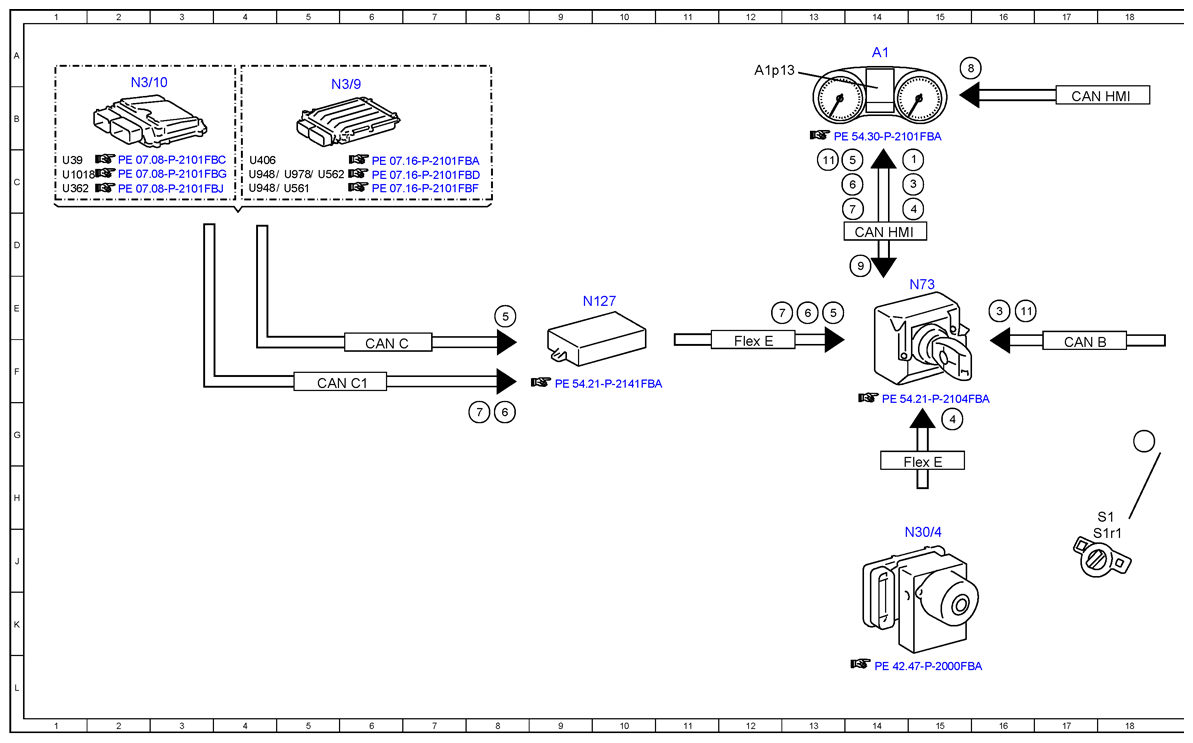

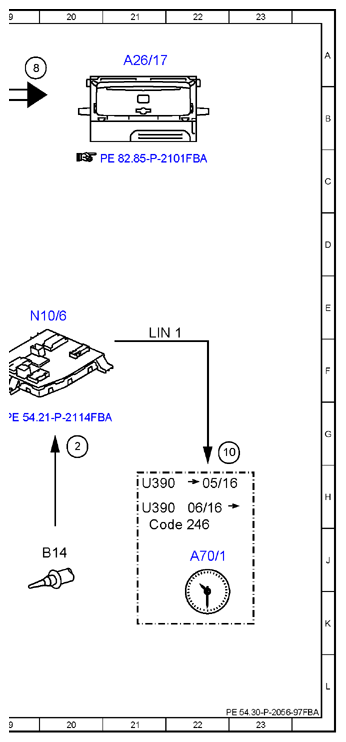

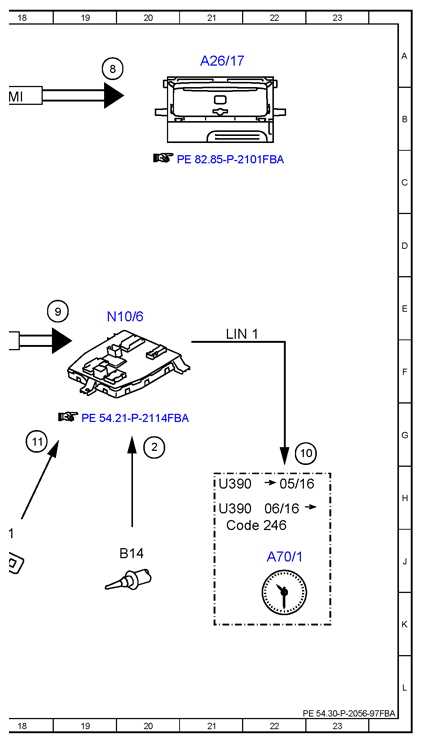

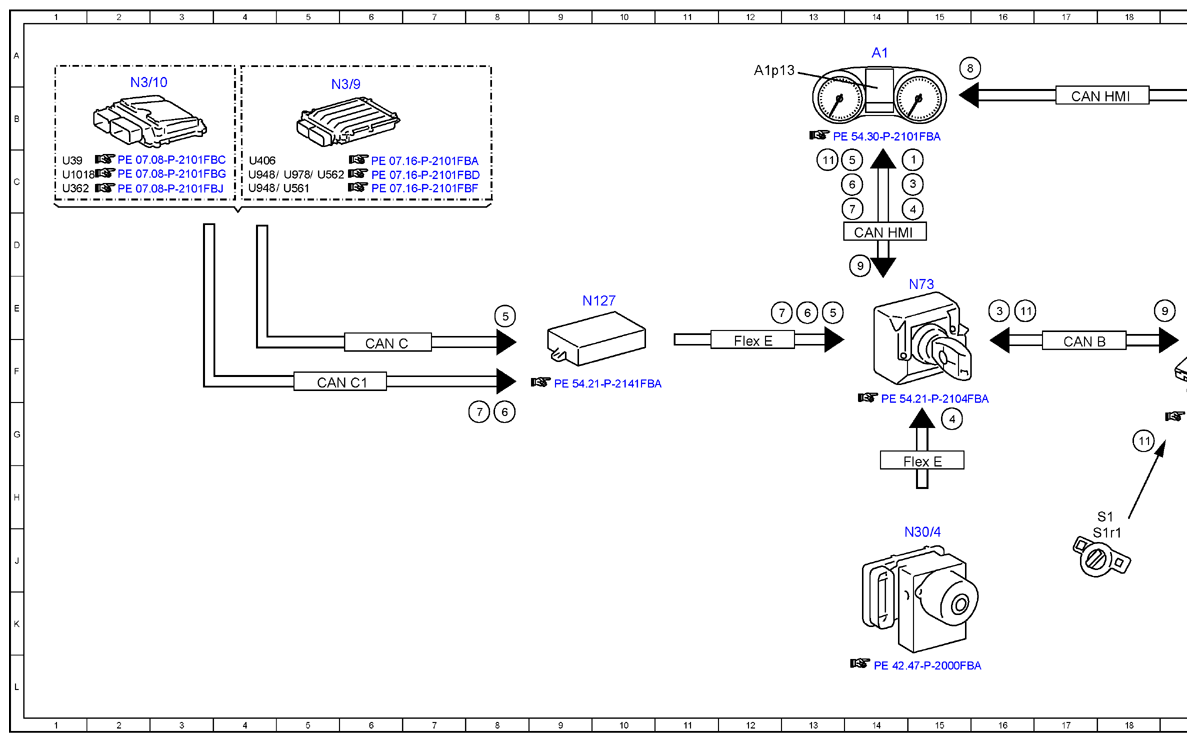

Electrical Function Schematic Of Instrument Cluster, Comfort Display - PE54.30-P-2056-97FBA
Model 205, 253
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 15C |
| 10 | Analog clock, actuation | 22G |
| 11 | Instrument illumination brightness control, status | 18G |
| 11 | Instrument illumination brightness control, status | 13C |
| 11 | Instrument illumination brightness control, status | 16E |
| 2 | Outside temperature sensor, signal | 20G |
| 3 | Outside temperature, signal | 16E |
| 3 | Outside temperature, signal | 15C |
| 4 | Wheel speed, signal | 15G |
| 4 | Wheel speed, signal | 15D |
| 5 | Coolant temperature, signal | 8E |
| 5 | Coolant temperature, signal | 13E |
| 5 | Coolant temperature, signal | 14C |
| 6 | Engine running, signal | 8G |
| 6 | Engine running, signal | 13E |
| 6 | Engine running, signal | 14C |
| 7 | Drivetrain operational, signal | 8G |
| 7 | Drivetrain operational, signal | 12E |
| 7 | Drivetrain operational, signal | 14D |
| 8 | Time synchronization, signal | 15A |
| 8 | Time synchronization, signal | 19A |
| 9 | Time, signal | 14D |
| 9 | Time, signal | 19E |
| A1 | Instrument cluster | 14A |
| A1p13 | Multifunction display | 12A |
| A26/17 | Head unit | 21A |
| A70/1 | Analog clock | 22J |
| B14 | Outside temperature sensor | 20J |
| CAN B | Interior CAN | 17F |
| CAN C | Engine CAN | 6F |
| CAN C1 | Drive train CAN | 5F |
| CAN HMI | User interface CAN | 14D |
| CAN HMI | User interface CAN | 17B |
| Code 246 | Analog clock | 21J |
| Flex E | Chassis FlexRay | 12F |
| Flex E | Chassis FlexRay | 15H |
| LIN 1 | Instrument panel LIN | 21E |
| N10/6 | Front SAM control unit | 20E |
| N127 | Drivetrain control unit | 9E |
| N3/10 | ME-SFI [ME] control unit | 2B |
| N3/9 | CDI control unit | 5B |
| N30/4 | Electronic Stability Program control unit | 15J |
| N73 | Electronic ignition switch control unit | 15E |
| S1 | Exterior lights switch | 18H |
| S1r1 | Instrument illumination brightness control | 17J |
| U1018 | Valid for gasoline engine 276 | 1C |
| U362 | Valid for gasoline engine 274 | 1C |
| U39 | Valid for gasoline engine 177 | 1C |
| U390 | Valid for model 205 | 21H |
| U390 | Valid for model 205 | 21H |
| U406 | Valid for diesel engine 626 | 4C |
| U561 | Valid for Delphi system | 5C |
| U562 | Valid for Bosch system | 5C |
| U948 | Valid for diesel engine 651 | 4C |
| U948 | Valid for diesel engine 651 | 4C |
| U978 | Valid for hybrid drive | 5C |
