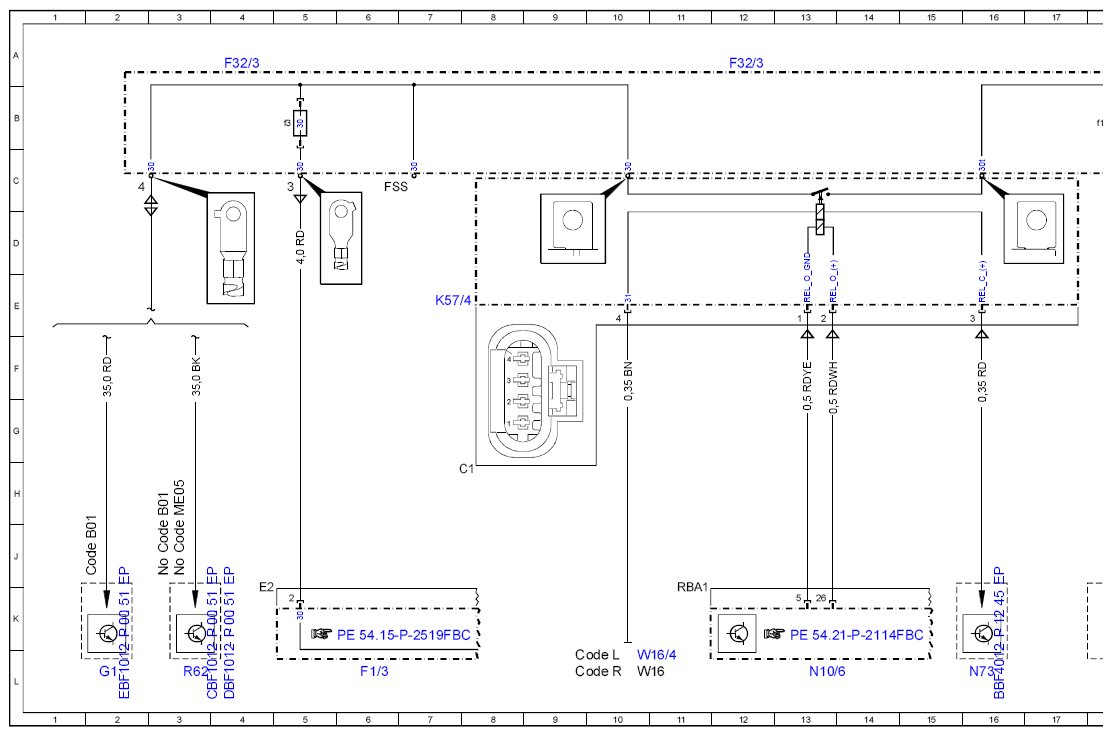

Wiring Diagram, Engine Compartment Prefuse Box (F32/3) - PE54.15-P-2513-97FBB
Model 205
as of model year 2019
| Code: | Designation: | Position: |
|---|---|---|

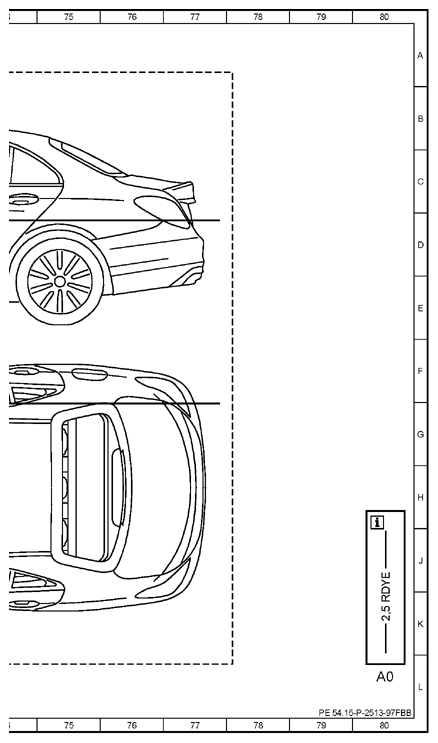

| A0 | Use of wiring diagrams | 80L |
| Code B01 | 48V technology | 2J |
| Code B01 | 48V technology | 3J |
| Code B01 | 48V technology | 45J |
| Code B01 | 48V technology | 44J |
| Code L | LEFT-HAND DRIVE | 9L |
| Code M177 | SPARK-IGNITION ENGINE M177 | 20J |
| Code M177 | SPARK-IGNITION ENGINE M177 | 21J |
| Code M177 | SPARK-IGNITION ENGINE M177 | 33J |
| Code M177 | SPARK-IGNITION ENGINE M177 | 30J |
| Code M264 | SPARK-IGNITION ENGINE M264 | 38J |
| Code M264 | SPARK-IGNITION ENGINE M264 | 36B |
| Code M276 | SPARK-IGNITION ENGINE M276 | 32J |
| Code M276 | SPARK-IGNITION ENGINE M276 | 30J |
| Code M654 | DIESEL ENGINE OM654 | 37J |
| Code M654 | DIESEL ENGINE OM654 | 36B |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 3J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 31J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 30J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 47F |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 43B |
| Code R | RIGHT-HAND DRIVE | 9L |
| F1/3 | Passenger-side A-pillar fuse box | 6L |

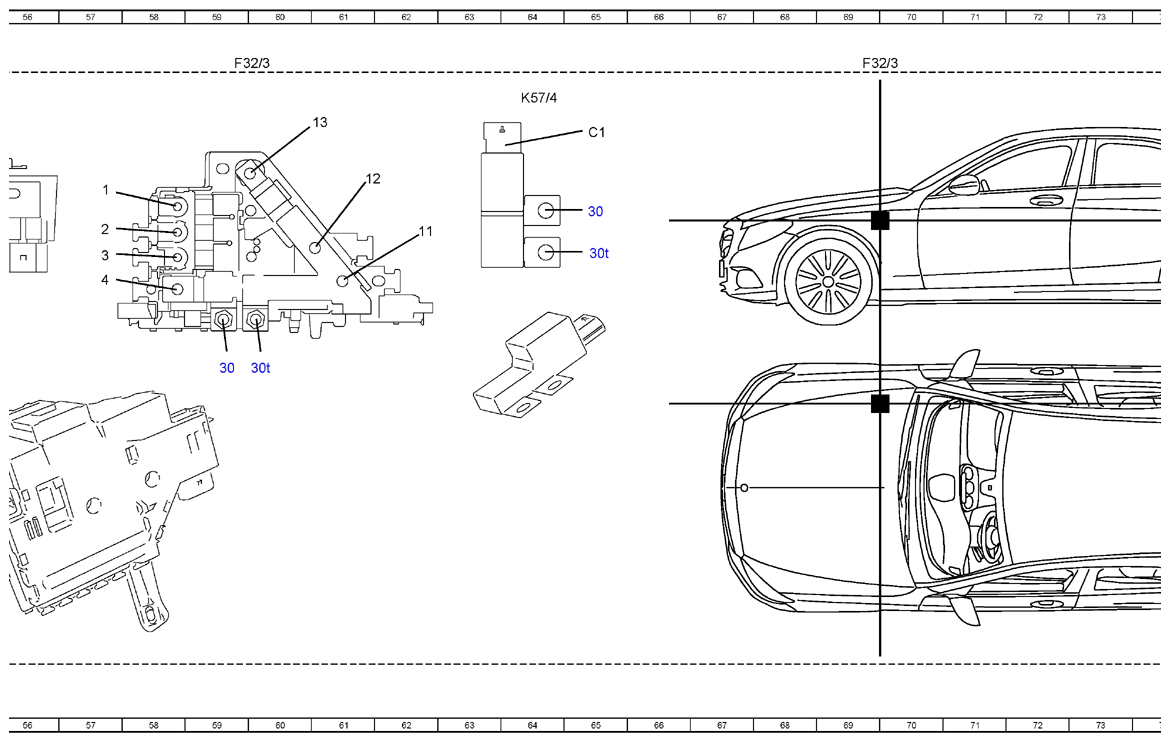

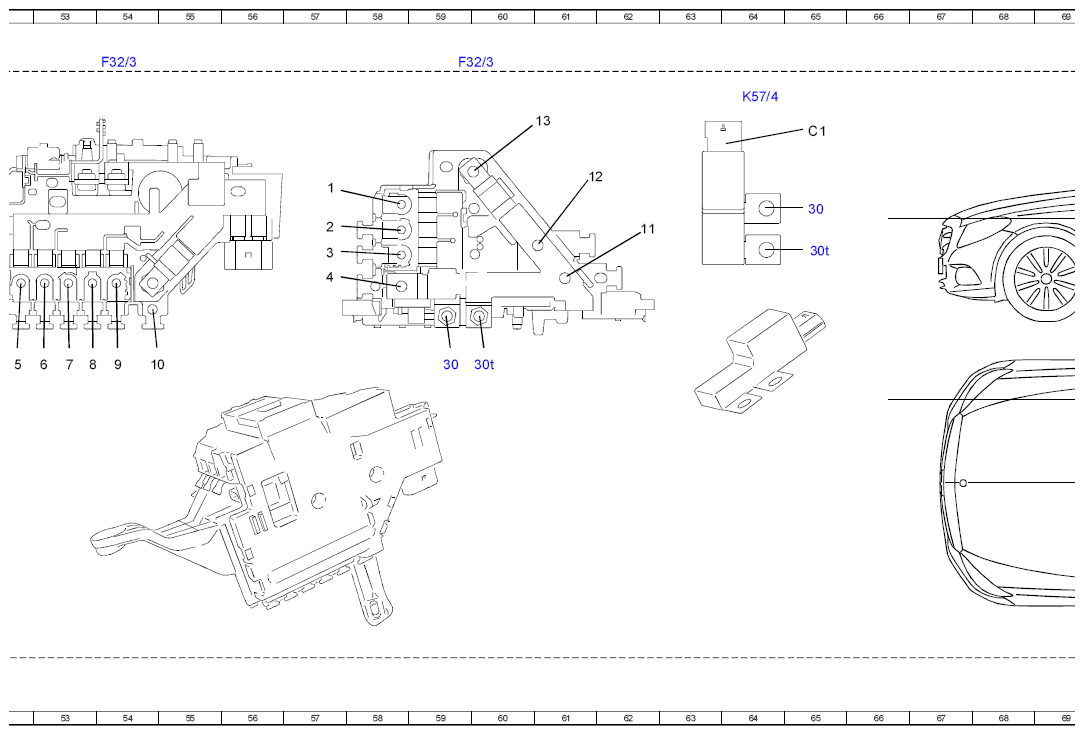

| F32/3 | Engine compartment prefuse box | 4A |
| F32/3 | Engine compartment prefuse box | 12A |
| F32/3 | Engine compartment prefuse box | 28A |
| F32/3 | Engine compartment prefuse box | 20A |
| F32/3 | Engine compartment prefuse box | 36A |
| F32/3 | Engine compartment prefuse box | 44A |
| F32/3 | Engine compartment prefuse box | 59A |
| F32/3 | Engine compartment prefuse box | 54A |

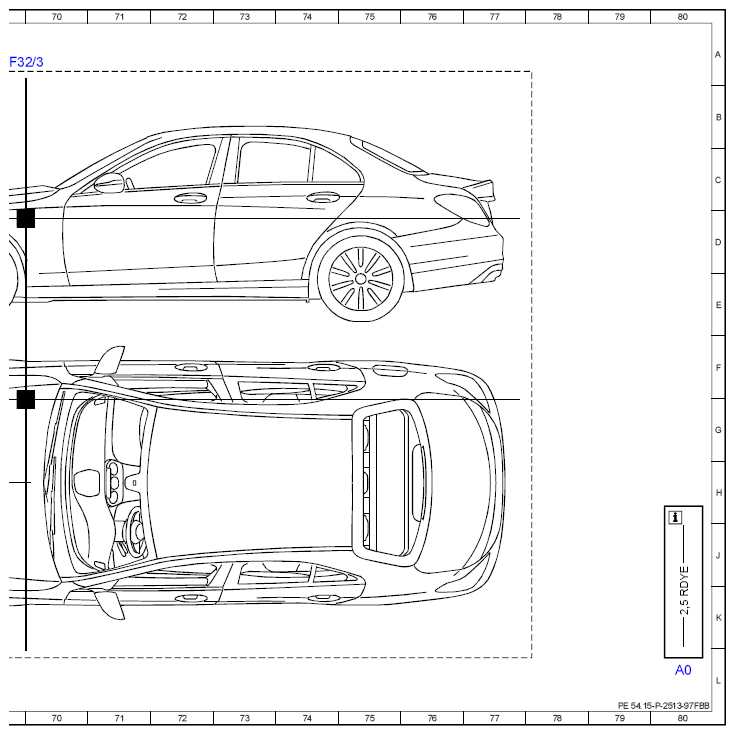

| F32/3 | Engine compartment prefuse box | 69A |
| F32/3f1 | Fuse 1 | 18B |

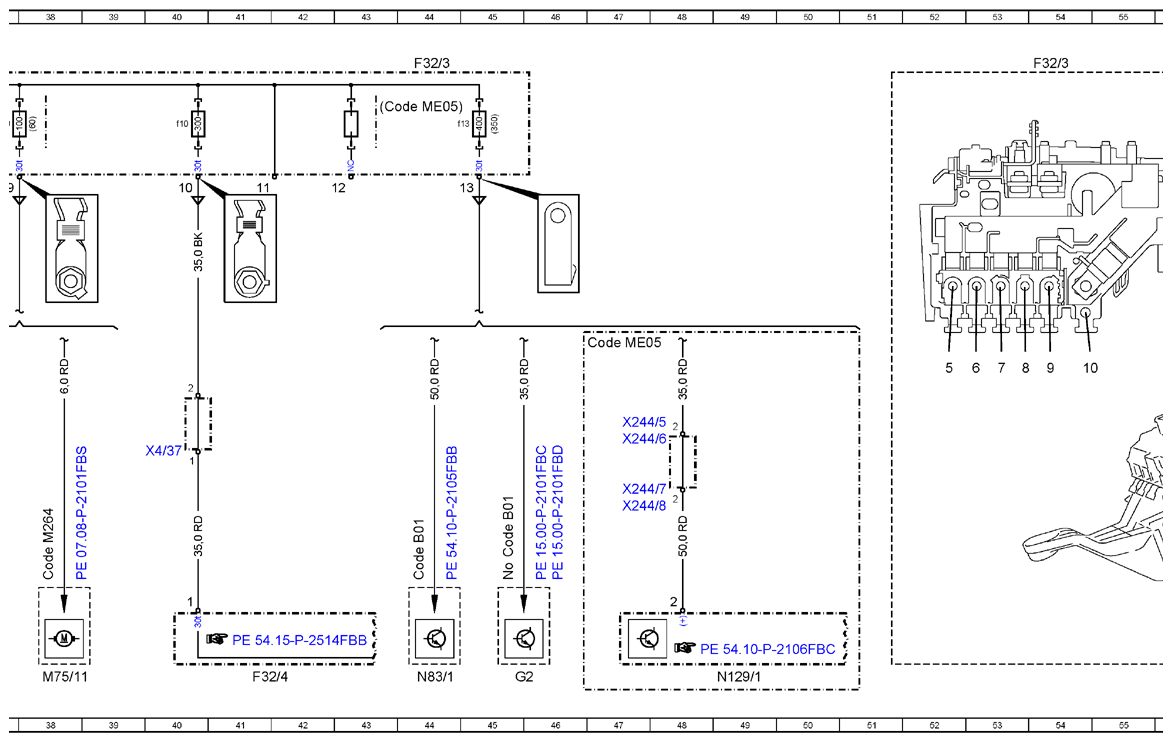

| F32/3f10 | Fuse 10 | 40B |
| F32/3f13 | Fuse 13 | 44B |
| F32/3f2 | Fuse 2 | 20B |

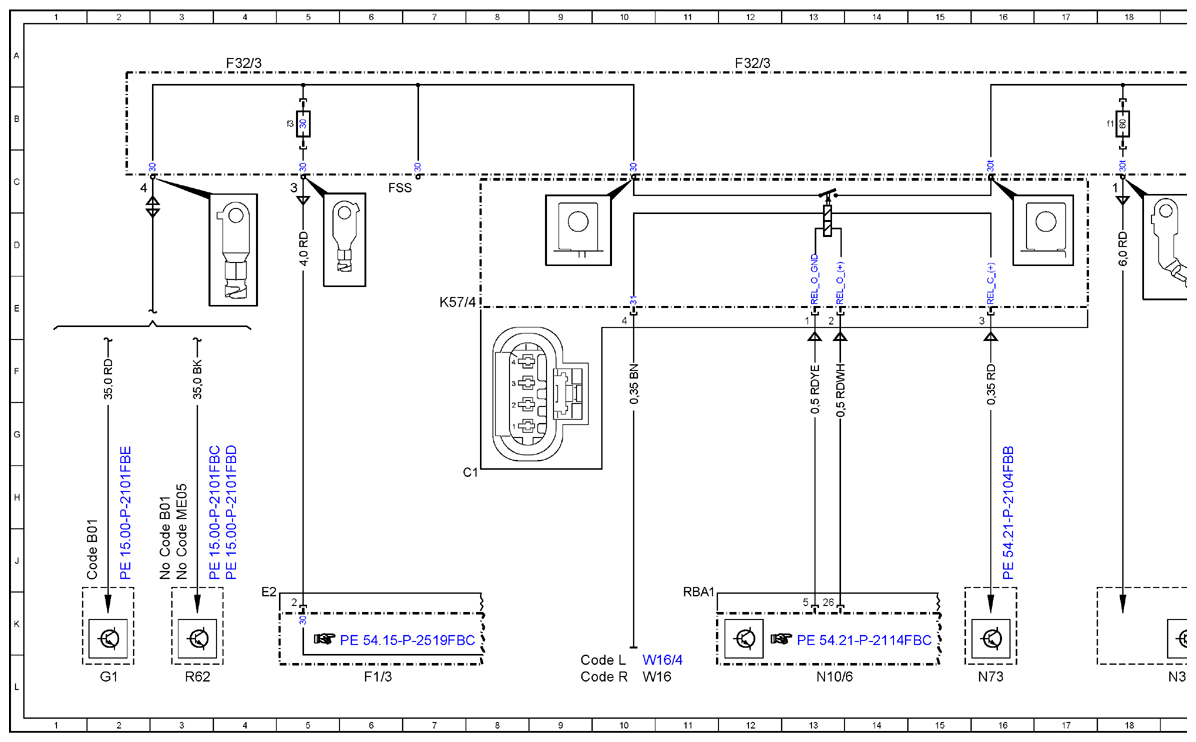

| F32/3f3 | Fuse 3 | 5B |

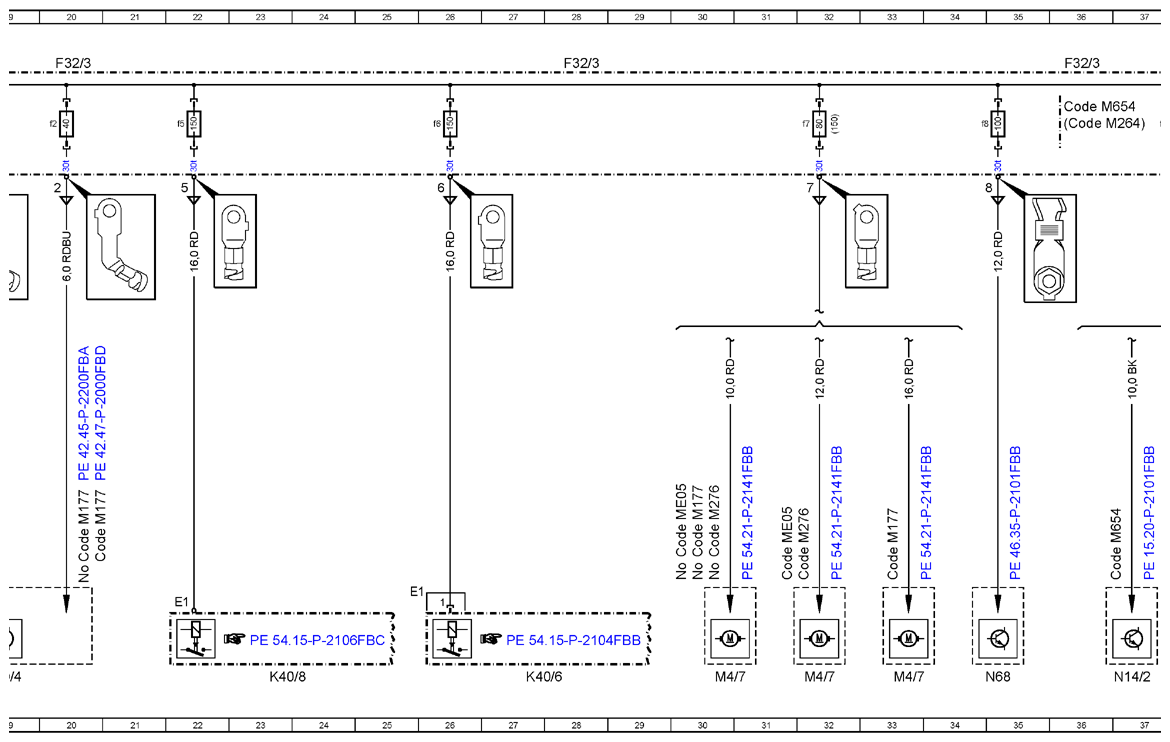

| F32/3f5 | Fuse 5 | 22B |
| F32/3f6 | Fuse 6 | 26B |
| F32/3f7 | Fuse 7 | 32B |
| F32/3f8 | Fuse 8 | 34B |
| F32/3f9 | Fuse 9 | 37B |
| F32/4 | Vehicle interior prefuse box | 41L |
| G1 | On-board electrical system battery | 2L |
| G2 | Alternator | 45L |
| K40/6 | Driver-side fuse and relay module | 27L |
| K40/8 | Engine fuse and relay module | 23L |
| K57/4 | Battery disconnect switch relay | 7E |
| K57/4 | Battery disconnect switch relay | 64B |
| M4/7 | Fan motor | 30L |
| M4/7 | Fan motor | 32L |
| M4/7 | Fan motor | 33L |
| M75/11 | Electric coolant pump | 38L |
| N10/6 | Front SAM control unit | 13L |
| N129/1 | Power electronics control unit | 49L |
| N14/2 | Glow output stage | 37L |
| N30/4 | Electronic Stability Program control unit | 19L |
| N68 | Electrical power steering control unit | 35L |
| N73 | Electronic ignition switch control unit | 16L |
| N83/1 | DC/DC converter control unit | 44L |
| R62 | Voltage dip limiter | 3L |
| W16 | Major assembly compartment ground point | 10L |
| W16/4 | Right major assembly compartment ground point | 10L |
| X244/5 | Left vehicle-end busbar stud 2 | 47G |
| X244/6 | Right vehicle-end busbar stud 2 | 47G |
| X244/7 | Left engine-end busbar stud 2 | 47H |
| X244/8 | Right engine-end busbar stud 2 | 47H |
| X4/37 | Terminal block (circuit 30) | 40G |
