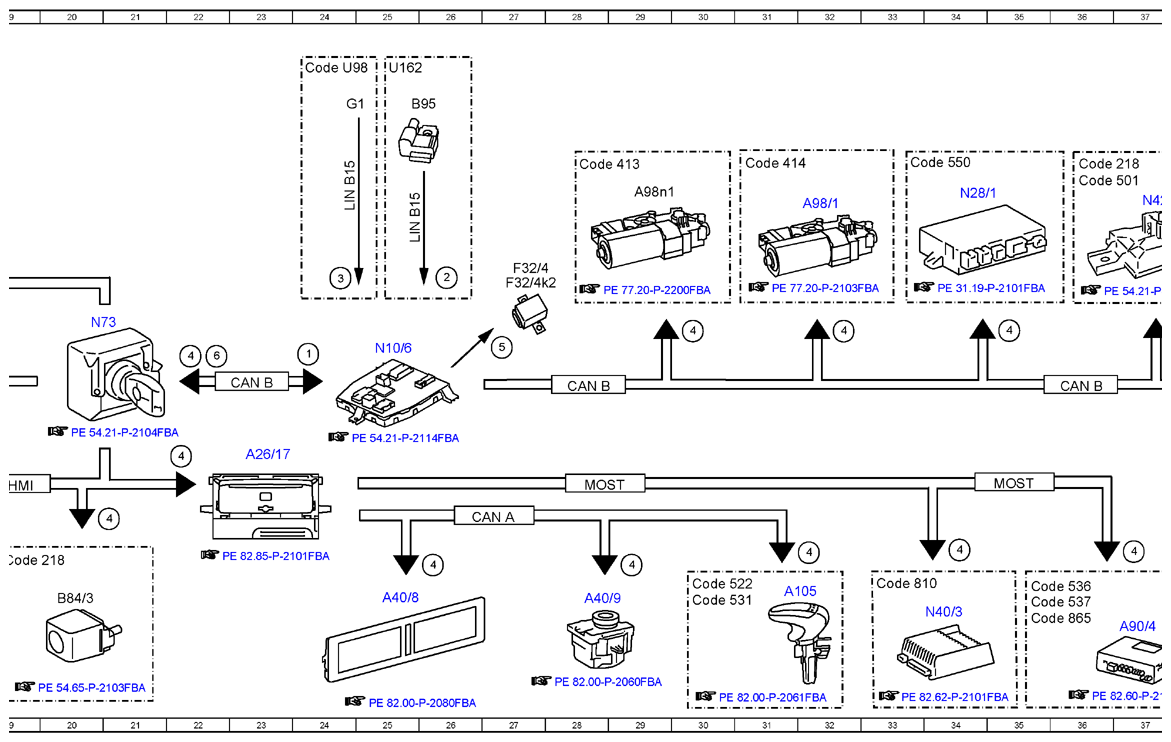

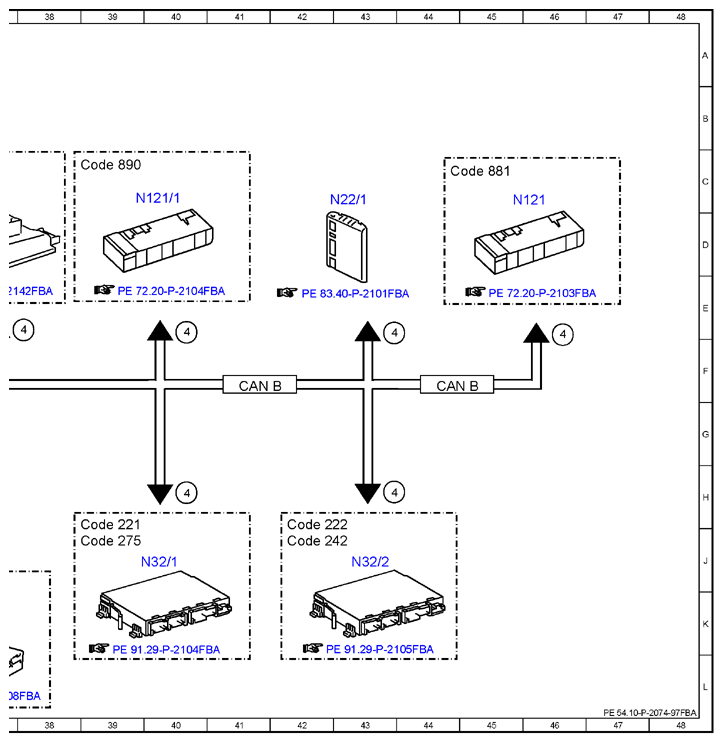

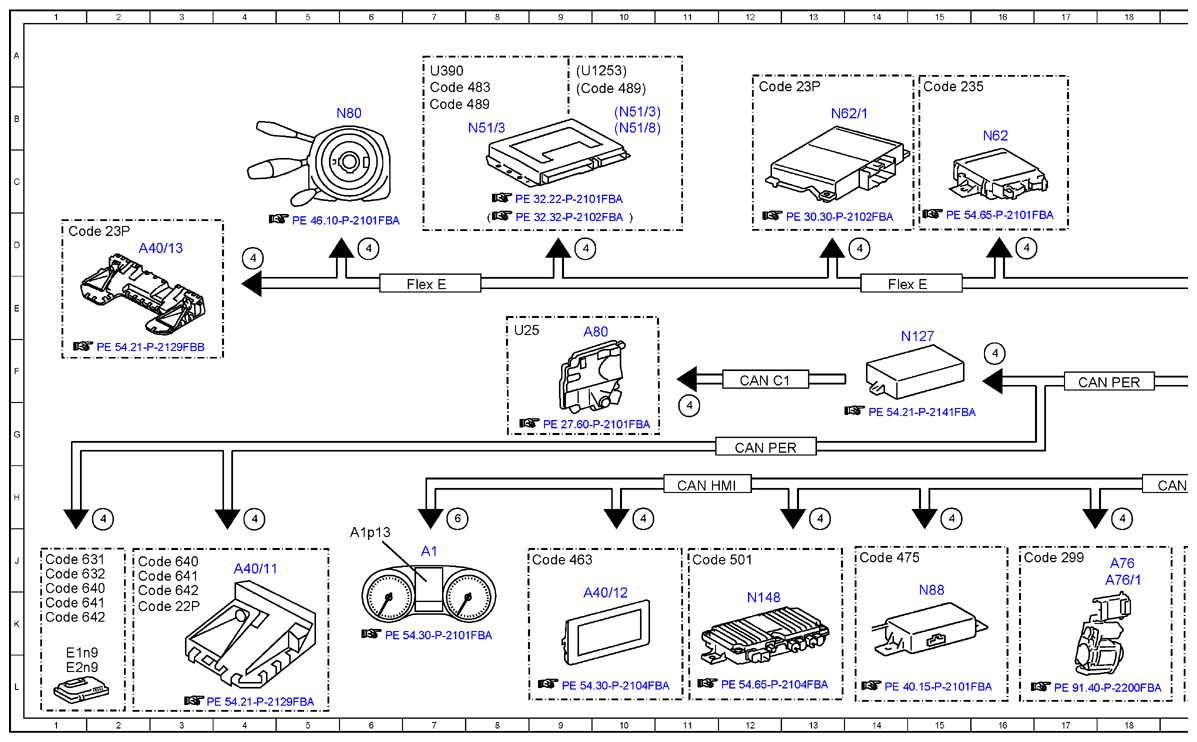

(Electrical Function Schematic For No-Load Current Management - PE54.10-P-2074-97FBA)
Model 205
up to model year 2019
Model 253 (except 253.99)
up to model year 2020
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 24F |
| 2 | Battery sensor, signal | 26E |
| 3 | On-board electrical system battery, signal | 24E |
| 4 | No-load current shutoff, signal | 2H |
| 4 | No-load current shutoff, signal | 4H |
| 4 | No-load current shutoff, signal | 10H |
| 4 | No-load current shutoff, signal | 13H |
| 4 | No-load current shutoff, signal | 15H |
| 4 | No-load current shutoff, signal | 11G |
| 4 | No-load current shutoff, signal | 18H |
| 4 | No-load current shutoff, signal | 21H |
| 4 | No-load current shutoff, signal | 22G |
| 4 | No-load current shutoff, signal | 4D |
| 4 | No-load current shutoff, signal | 6D |
| 4 | No-load current shutoff, signal | 16F |
| 4 | No-load current shutoff, signal | 9D |
| 4 | No-load current shutoff, signal | 14D |
| 4 | No-load current shutoff, signal | 16D |
| 4 | No-load current shutoff, signal | 26J |
| 4 | No-load current shutoff, signal | 32J |
| 4 | No-load current shutoff, signal | 29J |
| 4 | No-load current shutoff, signal | 34J |
| 4 | No-load current shutoff, signal | 37J |
| 4 | No-load current shutoff, signal | 43H |
| 4 | No-load current shutoff, signal | 40H |
| 4 | No-load current shutoff, signal | 30E |
| 4 | No-load current shutoff, signal | 32E |
| 4 | No-load current shutoff, signal | 35E |
| 4 | No-load current shutoff, signal | 38E |
| 4 | No-load current shutoff, signal | 40E |
| 4 | No-load current shutoff, signal | 43E |
| 4 | No-load current shutoff, signal | 46E |
| 4 | No-load current shutoff, signal | 22F |
| 5 | Quiescent current cutout relay, actuation | 27F |
| 6 | Instrument cluster message, request | 7H |
| 6 | Instrument cluster message, request | 22F |
| A1 | Instrument cluster | 7J |
| A105 | Touchpad | 31K |
| A1p13 | Multifunction display | 6J |
| A26/17 | Head unit | 23G |
| A40/11 | Mono multifunction camera | 4J |
| A40/12 | Head-up display | 10K |
| A40/13 | Stereo multifunction camera | 2D |
| A40/8 | Audio/COMAND display | 25K |
| A40/9 | Audio/COMAND control panel | 28K |
| A76 | Left front reversible emergency tensioning retractor | 18J |
| A76/1 | Right front reversible emergency tensioning retractor | 18J |
| A80 | Intelligent servo module for DIRECT SELECT | 9E |
| A90/4 | Tuner unit | 37K |
| A98/1 | Sliding roof control module | 32C |
| A98n1 | Panoramic sliding roof control unit | 29C |
| B84/3 | Backup camera | 20K |
| B95 | Battery sensor | 25B |
| CAN A | Telematics CAN | 27H |
| CAN B | Interior CAN | 23F |
| CAN B | Interior CAN | 28F |
| CAN B | Interior CAN | 36F |
| CAN B | Interior CAN | 41F |
| CAN B | Interior CAN | 44F |
| CAN C1 | Drive train CAN | 12F |
| CAN HMI | User interface CAN | 11H |
| CAN HMI | User interface CAN | 19H |
| CAN PER | Peripherals CAN | 18F |
| CAN PER | Peripherals CAN | 12G |
| Code 218 | Backup camera | 19J |
| Code 218 | Backup camera | 36C |
| Code 221 | Fully electric driver seat adjustment without memory without electric head restraint adjustment | 38J |
| Code 222 | Electrically adjustable right front seat | 42J |
| Code 22P | Track package | 2K |
| Code 235 | Active Park Assist | 15B |
| Code 23P | Driver assistance package PLUS | 1D |
| Code 23P | Driver assistance package PLUS | 12B |
| Code 242 | All-electric front passenger seat with memory (right) | 42J |
| Code 275 | Memory package | 38J |
| Code 299 | PRE-SAFE® | 16J |
| Code 413 | Panoramic sliding sunroof | 28C |
| Code 414 | Sliding roof | 31C |
| Code 463 | Head-up display | 9J |
| Code 475 | Tire pressure monitor | 14J |
| Code 483 | ADVANCED AGILITY package | 7B |
| Code 489 | AIRMATIC | 7B |
| Code 489 | AIRMATIC | 9B |
| Code 501 | 360 degree camera | 11J |
| Code 501 | 360 degree camera | 36C |
| Code 522 | Audio 20 radio | 30J |
| Code 531 | COMAND APS | 30K |
| Code 536 | SIRIUS satellite radio | 35J |
| Code 537 | Digital radio (DAB) | 35K |
| Code 550 | Trailer hitch | 33C |
| Code 631 | Static LED headlamp, left-hand traffic | 1J |
| Code 632 | Static LED headlamp, right-hand traffic | 1J |
| Code 640 | High Performance LED | 1K |
| Code 640 | High Performance LED | 2J |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 1K |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 2J |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 1K |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 2K |
| Code 810 | Sound system | 33J |
| Code 865 | TV tuner | 35K |
| Code 881 | Remote trunk closing | 44C |
| Code 890 | EASY-PACK liftgate | 38C |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 24A |
| E1n9 | Left headlamp control unit | 1L |
| E2n9 | Right headlamp control unit | 1L |
| F32/4 | Vehicle interior prefuse box | 27D |
| F32/4k2 | Quiescent current cutout relay | 27E |
| Flex E | Chassis FlexRay | 7E |
| Flex E | Chassis FlexRay | 14E |
| G1 | On-board electrical system battery | 24B |
| LIN B15 | Battery sensor LIN | 24C |
| LIN B15 | Battery sensor LIN | 25D |
| MOST | Media Oriented System Transport | 28H |
| MOST | Media Oriented System Transport | 35H |
| N10/6 | Front SAM control unit | 25F |
| N121 | Trunk lid control control unit | 45C |
| N121/1 | Tailgate control control unit | 40C |
| N127 | Drivetrain control unit | 14F |
| N148 | 360° camera control unit | 12K |
| N22/1 | Climate control control unit | 43C |
| N28/1 | Trailer recognition control unit | 34C |
| N32/1 | Driver seat control unit | 40J |
| N32/2 | Front passenger seat control unit | 43J |
| N40/3 | Sound system amplifier control unit | 34K |
| N42 | Camera cover control unit | 37C |
| N51/3 | AIRMATIC control unit | 8B |
| N51/3 | AIRMATIC control unit | 10B |
| N51/8 | AIR BODY CONTROL Plus control unit | 10B |
| N62 | Parking system control unit | 16B |
| N62/1 | Radar sensors control unit | 13B |
| N73 | Electronic ignition switch control unit | 20E |
| N80 | Steering column module control unit | 5B |
| N88 | Tire pressure monitor control unit | 15K |
| U1253 | Valid for model 253 | 9A |
| U162 | Not valid for lithium-ion battery | 25A |
| U25 | Valid for automatic transmission | 8E |
| U390 | Valid for model 205 | 7A |
