Wiring Diagram For Mercedes-Benz Intelligent Drive Control Unit - PE30.30-P-2106-97FBA
Model 205 as of model year 2019 with code 233 (Distance Pilot DISTRONIC with Steering Pilot) Control unit N62/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 72L |
| B92/10 | Left outer rear bumper radar sensor | 21L |

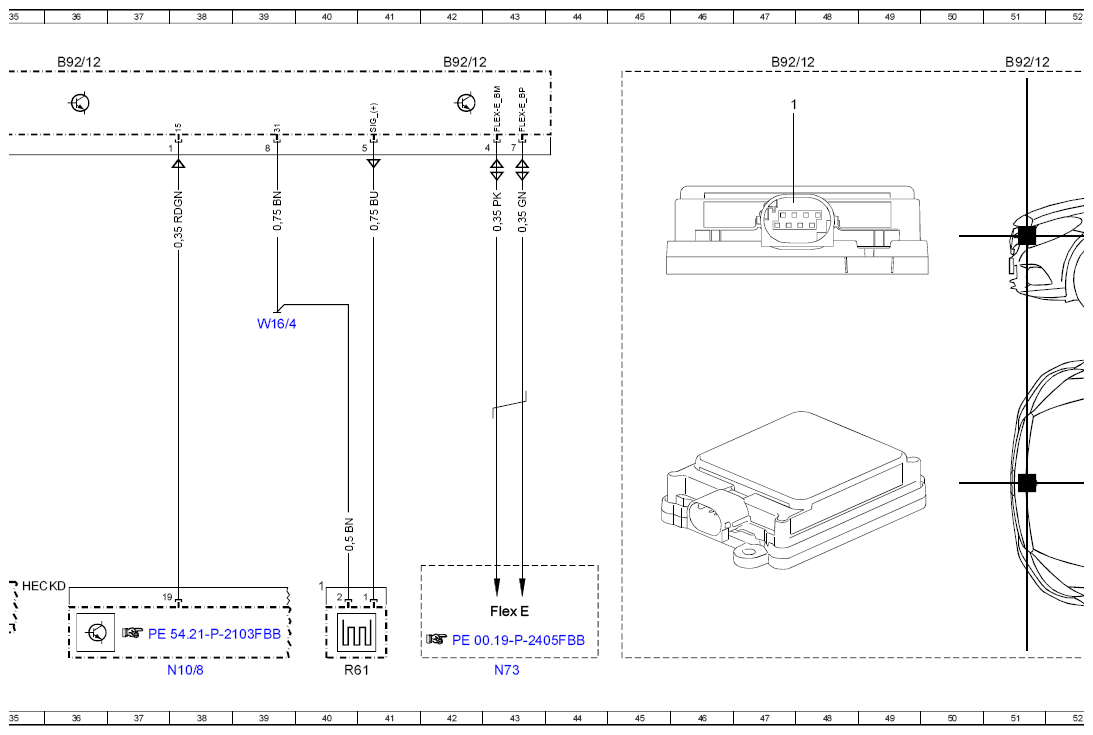

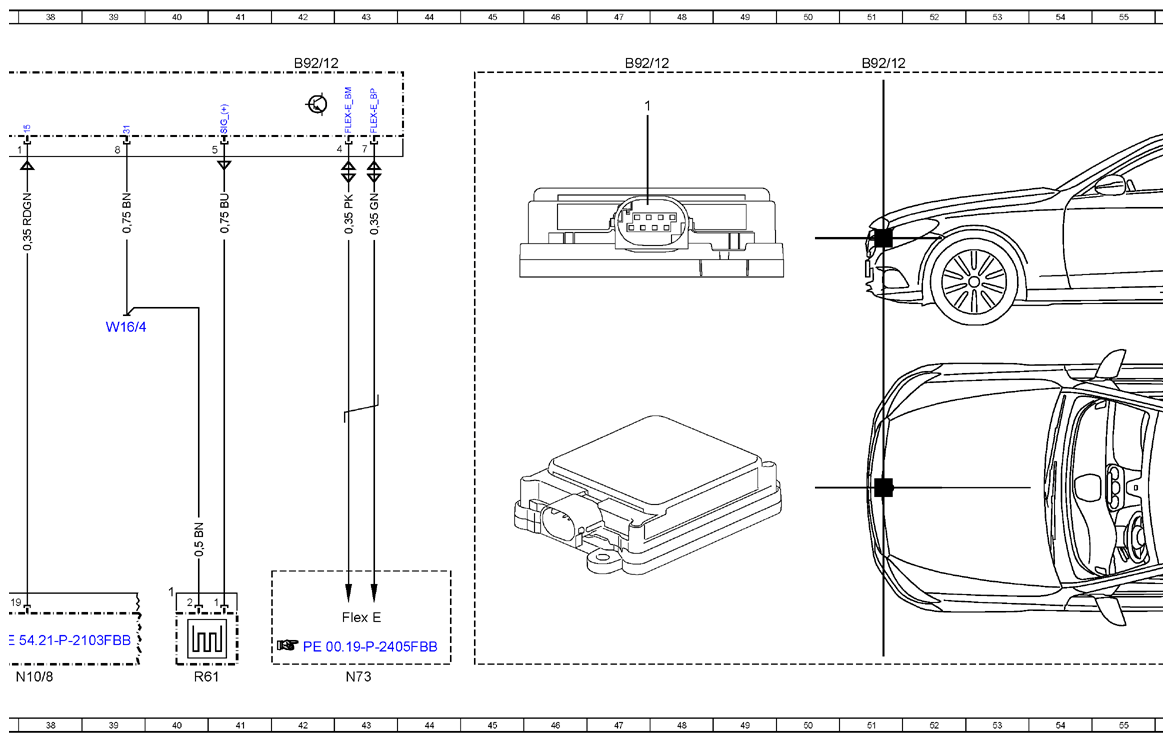

| B92/12 | Short and long-range radar sensor | 30A |
| B92/12 | Short and long-range radar sensor | 36A |
| B92/12 | Short and long-range radar sensor | 42A |
| B92/12 | Short and long-range radar sensor | 47A |
| B92/12 | Short and long-range radar sensor | 51A |
| B92/7 | Right outer rear bumper radar sensor | 25L |
| F1/3 | Passenger-side A-pillar fuse box | 34L |
| F1/3f311 | Fuse 311 | 33L |
| Flex E | Chassis FlexRay | 8K |
| Flex E | Chassis FlexRay | 9K |
| Flex E | Chassis FlexRay | 10K |
| Flex E | Chassis FlexRay | 43K |
| K40/5 | Rear fuse and relay module | 6L |
| K40/5f472 | Fuse 472 | 5L |
| N10/8 | Rear SAM control unit | 14L |
| N10/8 | Rear SAM control unit | 38L |
| N51/3 | AIRMATIC control unit | 8L |
| N62 | Parking system control unit | 9L |

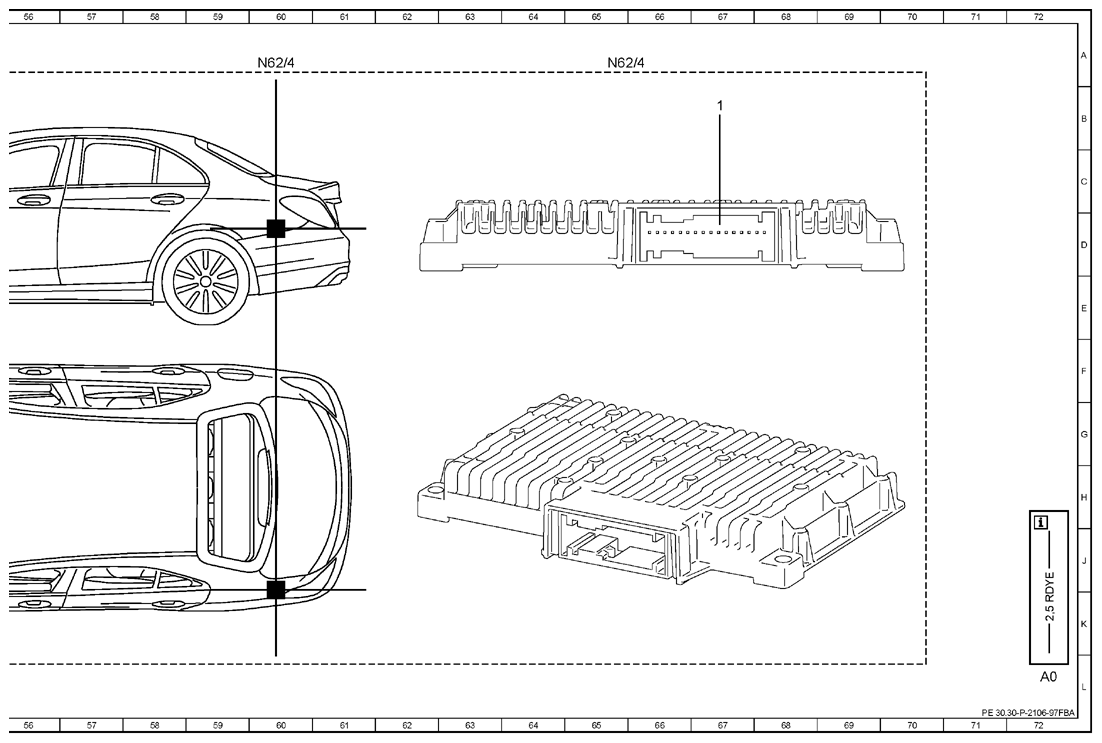

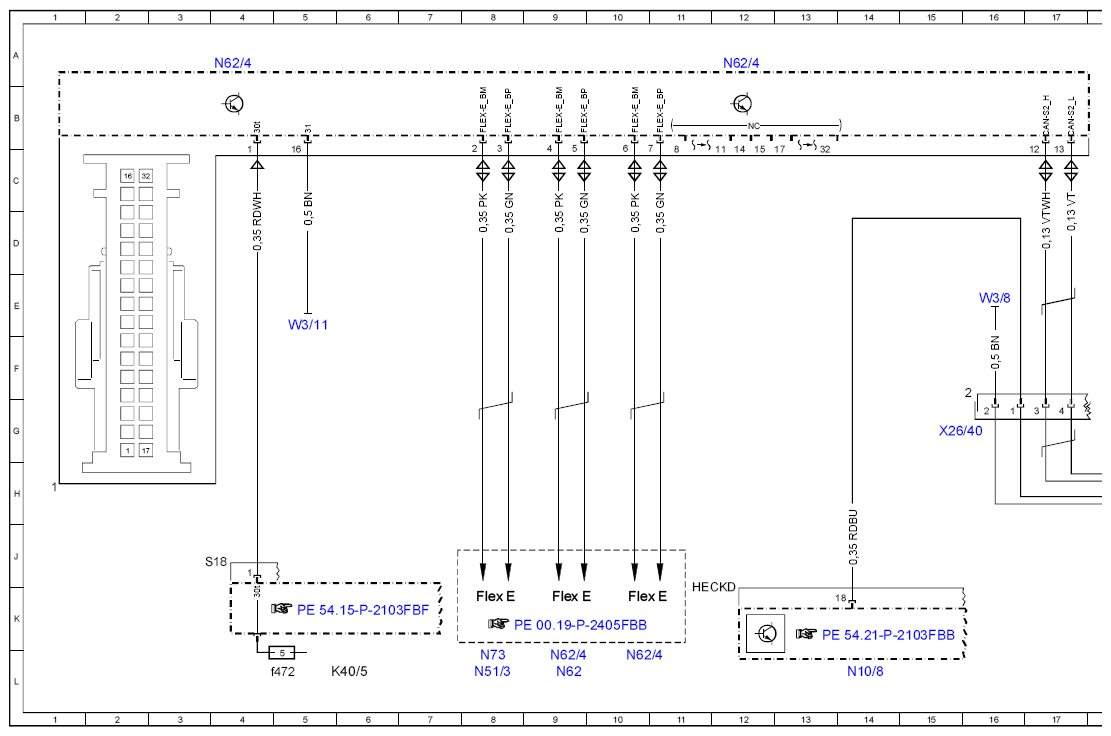

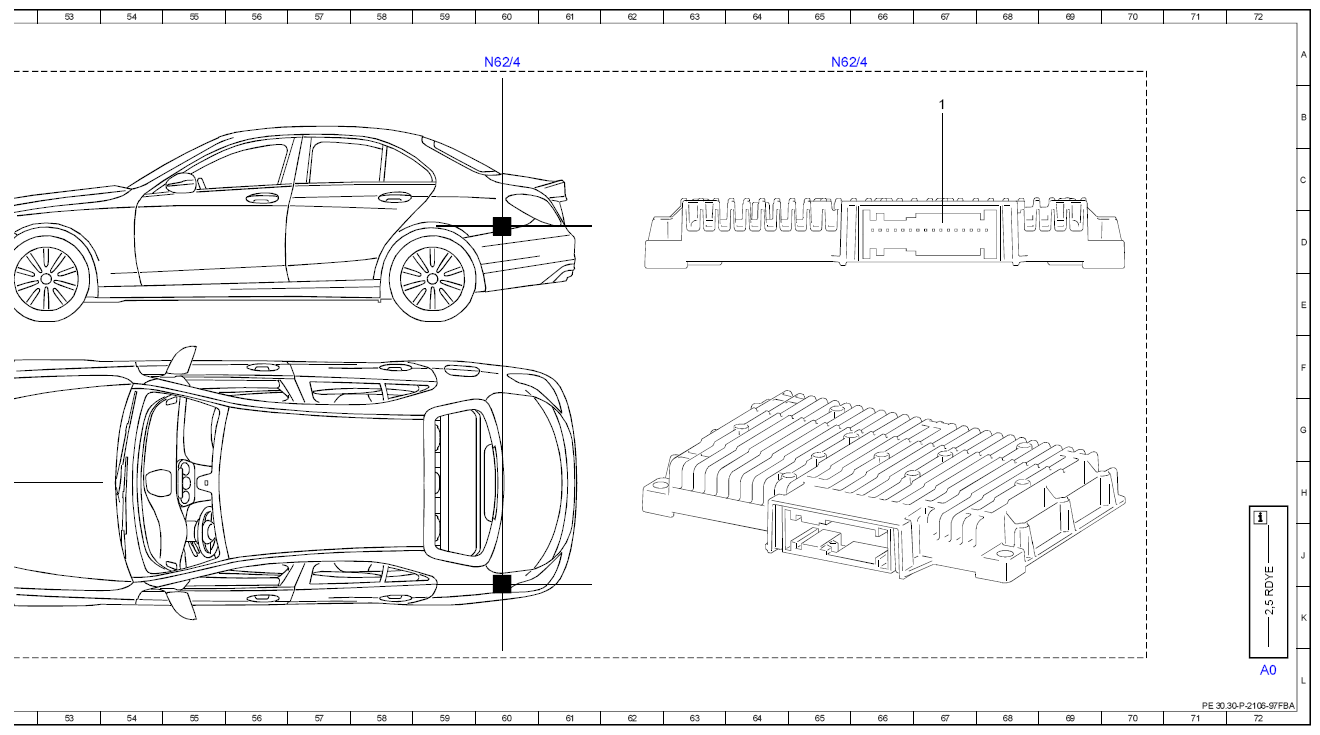

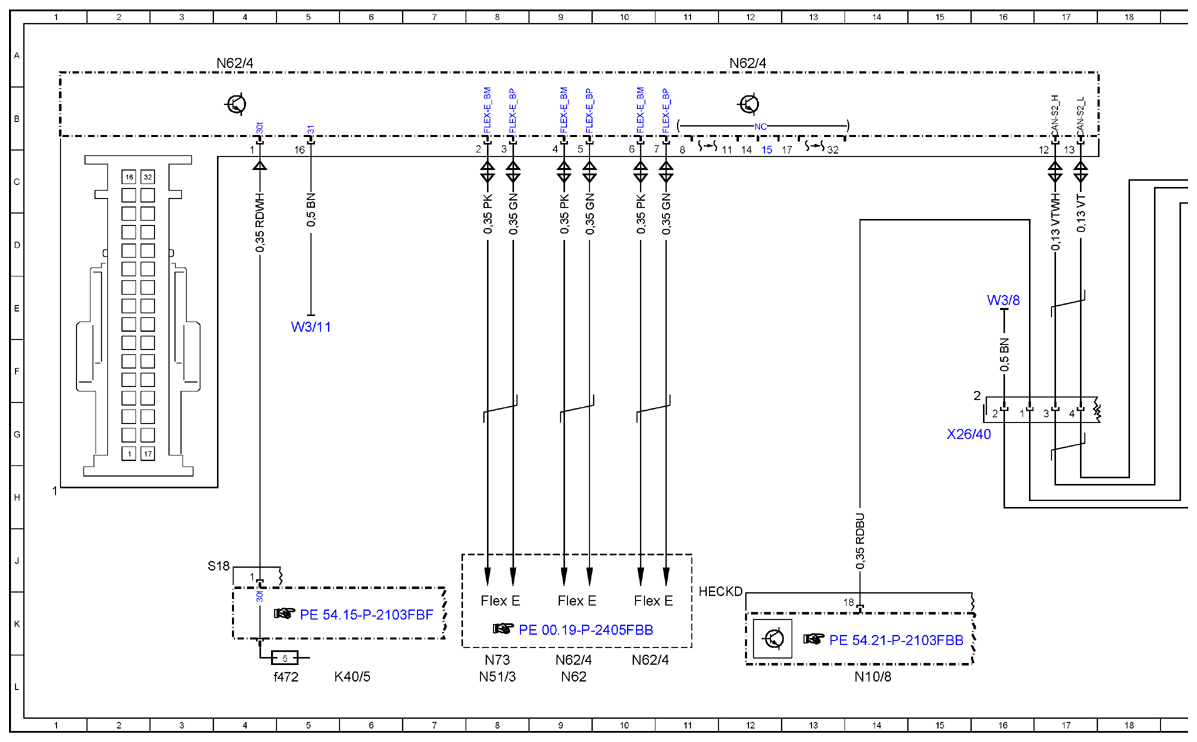

| N62/4 | Mercedes-Benz Intelligent Drive control unit | 9L |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 10L |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 4A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 12A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 65A |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 60A |
| N73 | Electronic ignition switch control unit | 8L |
| N73 | Electronic ignition switch control unit | 43L |
| R61 | Radome heater | 40L |
| W16/4 | Right major assembly compartment ground point | 39E |
| W3/11 | Left rear wheel well ground point | 5E |
| W3/8 | Right rear wheel well ground point | 16E |
| X26/40 | Rear frame floor assembly/bumper electrical connector | 15G |

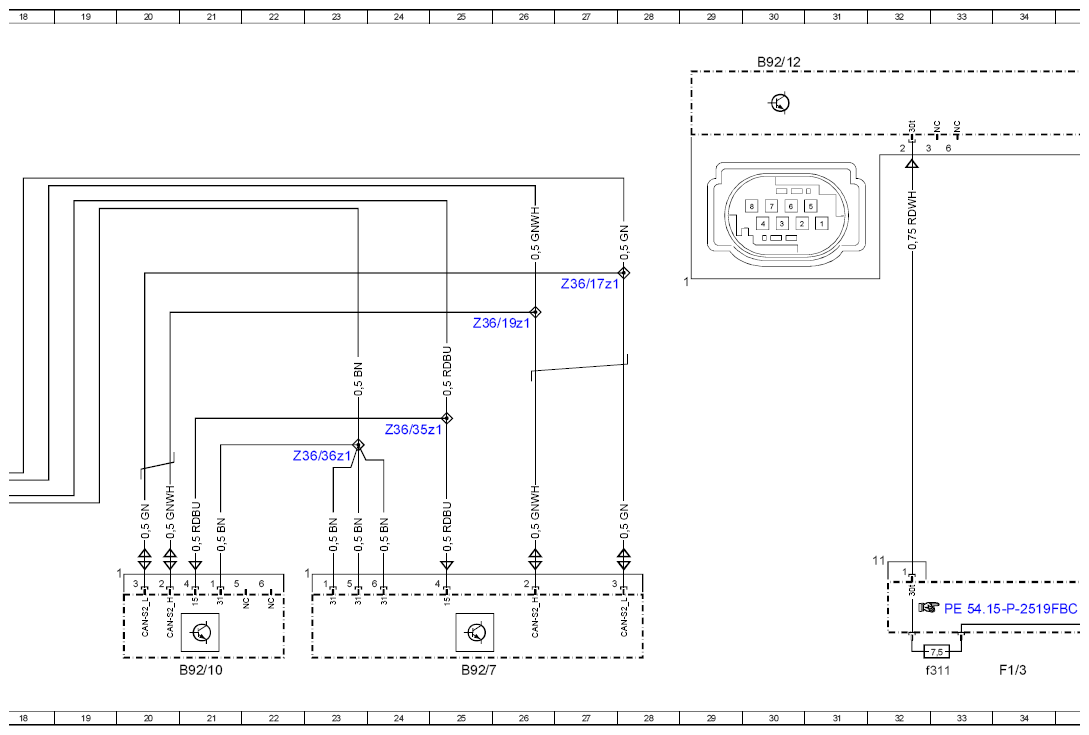

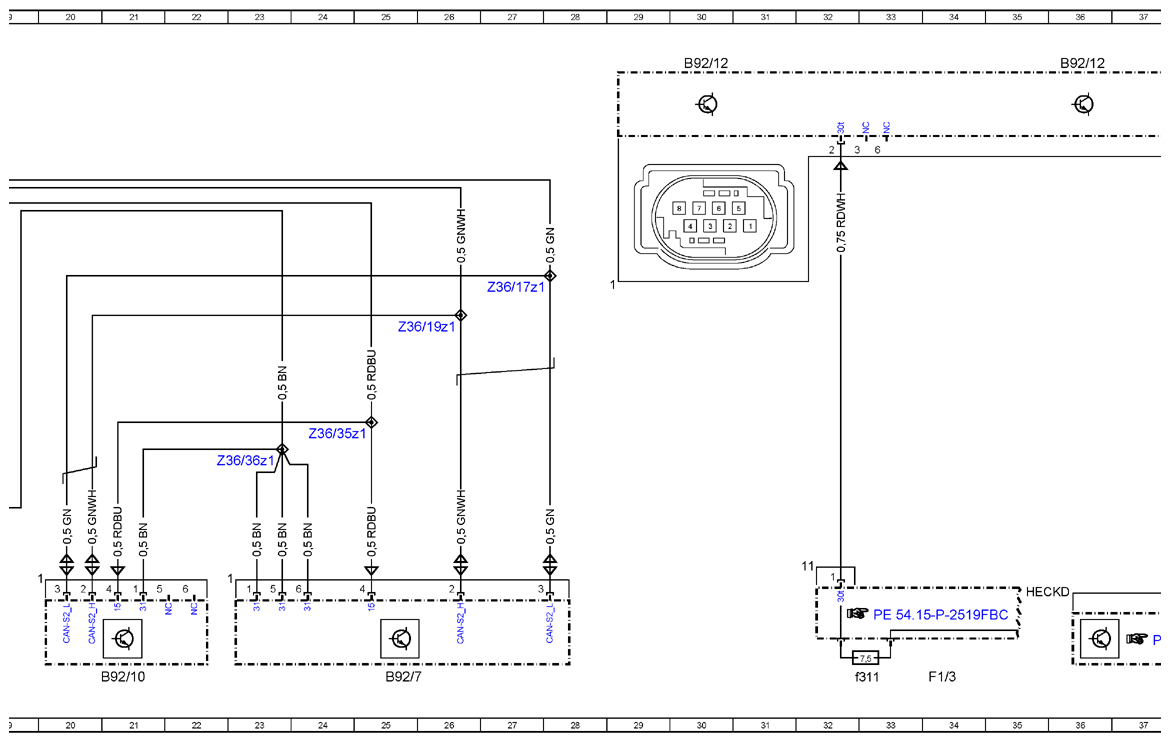

| Z36/17z1 | Rear sensor CAN (low) connector sleeve | 27E |
| Z36/19z1 | Rear sensor CAN (high) connector sleeve | 26E |
| Z36/35z1 | Rear bumper circuit 15 connector sleeve | 24G |
| Z36/36z1 | Rear bumper circuit 31 connector sleeve | 23G |
