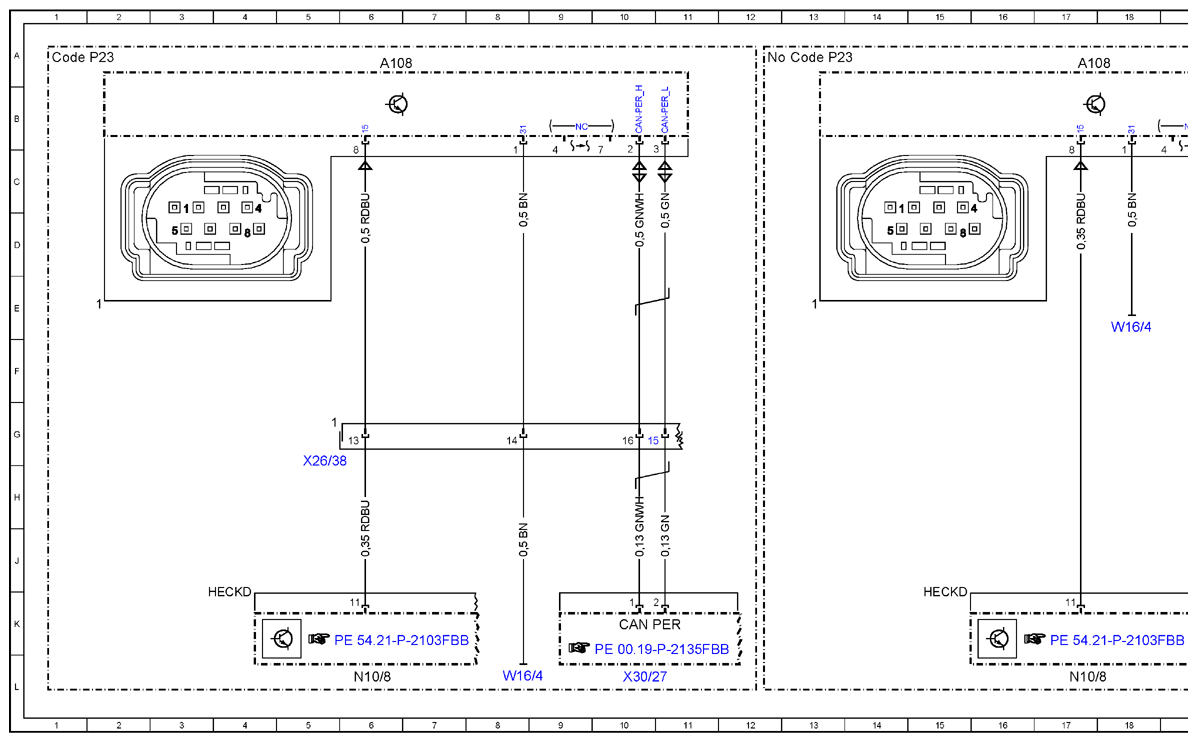

Wiring Diagram For Active Brake Assist Controller Unit - PE30.30-P-2108-97FBA
Model 205 as of model year 2019 with code 258 (Active Brake Assist System) Control unit A108
| Code: | Designation: | Position: |
|---|---|---|

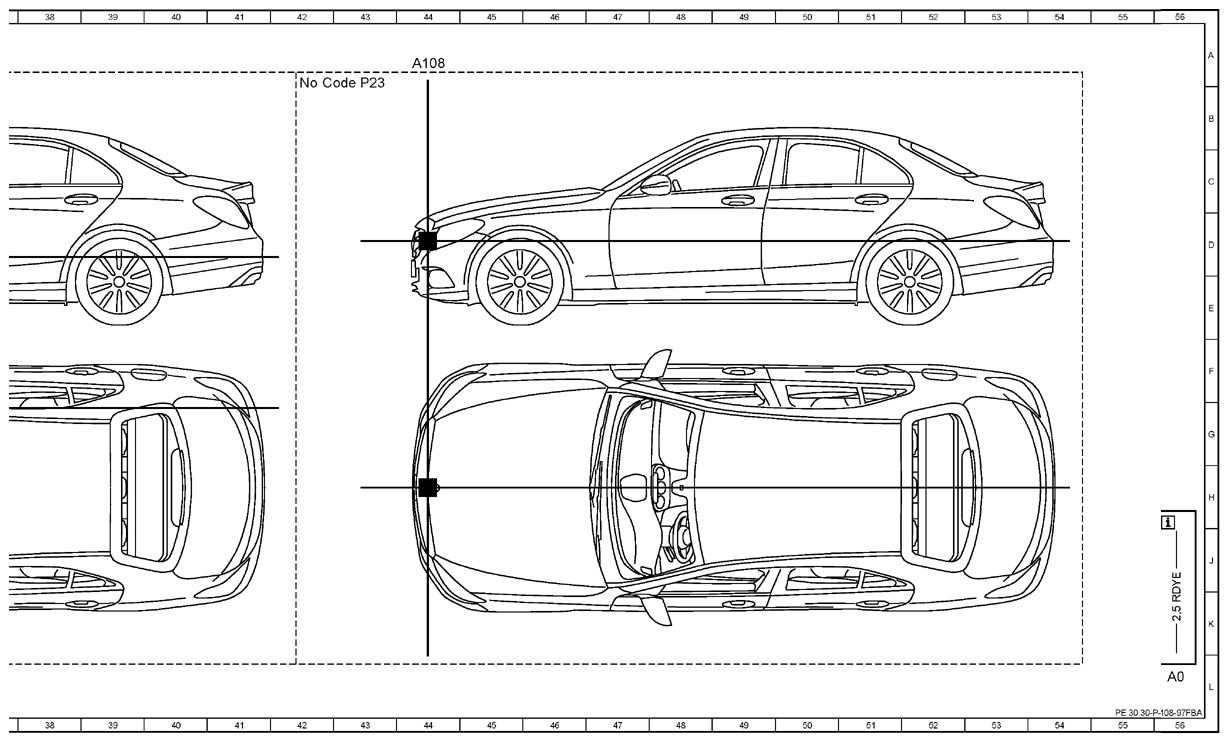

| A0 | Use of wiring diagrams | 56L |

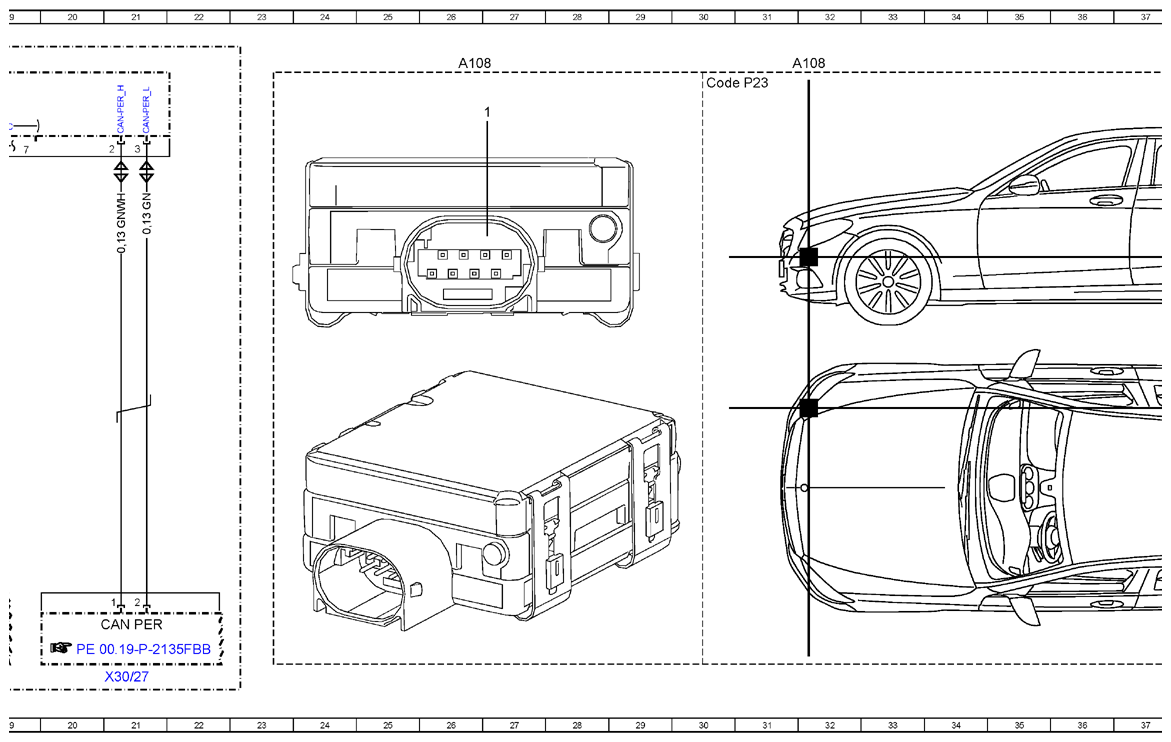

| A108 | Active Brake Assist controller unit | 6A |
| A108 | Active Brake Assist controller unit | 17A |
| A108 | Active Brake Assist controller unit | 26A |
| A108 | Active Brake Assist controller unit | 32A |
| A108 | Active Brake Assist controller unit | 44A |
| CAN PER | Peripherals CAN | 10K |
| CAN PER | Peripherals CAN | 21K |
| Code P23 | EXCLUSIVE Exterior | 30B |
| Code P23 | EXCLUSIVE Exterior | 1A |
| Code P23 | EXCLUSIVE Exterior | 13A |
| Code P23 | EXCLUSIVE Exterior | 42B |
| N10/8 | Rear SAM control unit | 6L |
| N10/8 | Rear SAM control unit | 17L |
| W16/4 | Right major assembly compartment ground point | 8L |
| W16/4 | Right major assembly compartment ground point | 18E |
| X26/38 | Front bumper and frame wiring harness electrical connector | 5H |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 10L |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 21L |
