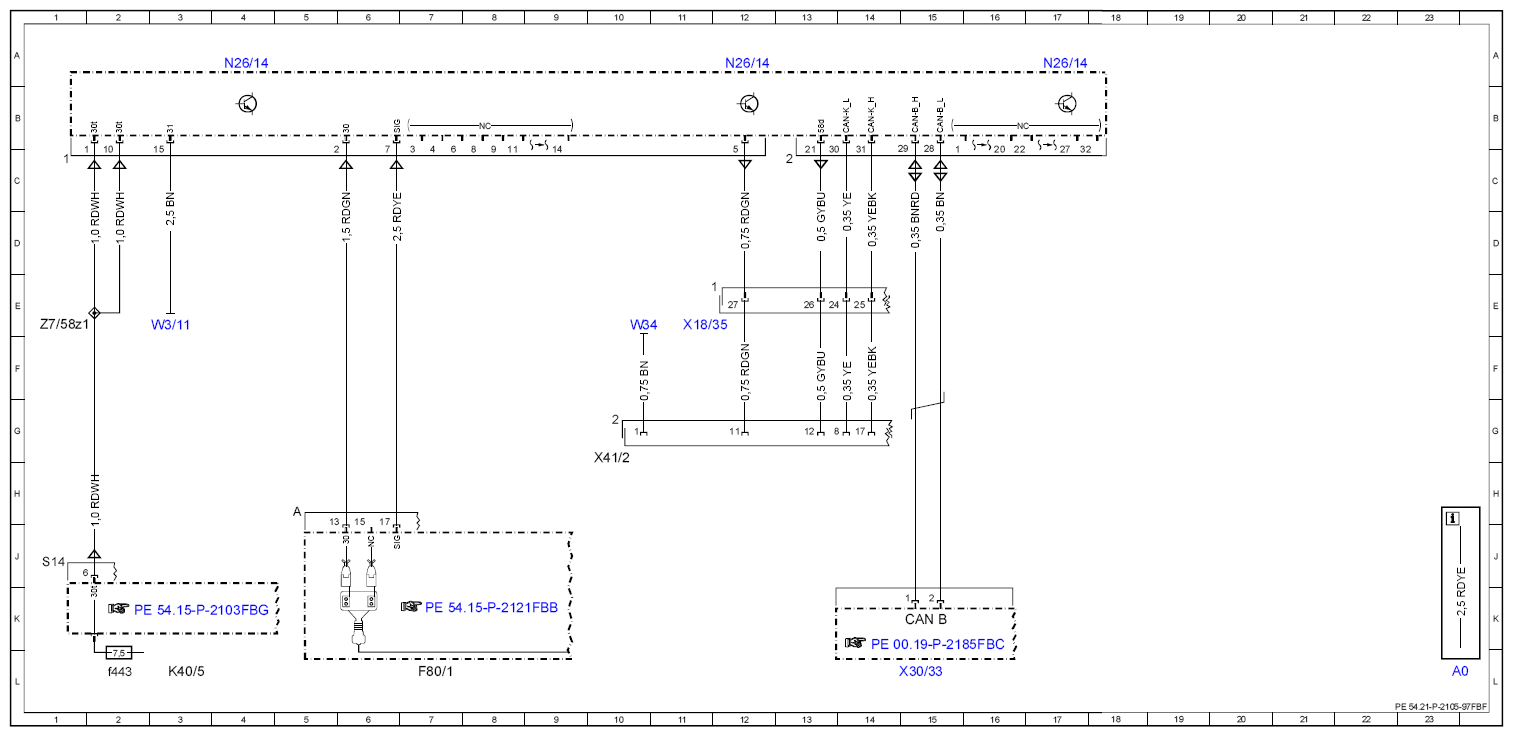

Wiring Diagram, Special Vehicle Multifunction Control Unit (SVMCU (MSS)) - PE54.21-P-2105-97FBF
Model 205 as of model year 2019 with code Z97 (Electronic interface) except code 970 (Police emergency vehicle) except code 974 (Preparation for fire service command vehicle) except code 975 (Preparation for emergency doctor vehicle) Control unit N26/14
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 23L |
| CAN B | Interior CAN | 15K |
| F80/1 | Special-purpose vehicle fuse block 1 | 7L |
| K40/5 | Rear fuse and relay module | 3L |
| K40/5f443 | Fuse 443 | 2L |
| N26/14 | Special vehicle multifunction control unit (SVMCU [MSS]) | 12A |
| N26/14 | Special vehicle multifunction control unit (SVMCU [MSS]) | 4A |
| N26/14 | Special vehicle multifunction control unit (SVMCU [MSS]) | 17A |
| W3/11 | Left rear wheel well ground point | 3E |
| W34 | Left footwell ground point | 10E |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 11E |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 15L |
| X41/2 | Roof light bar separation point | 10H |
| Z7/58z1 | Tml. 30 connector sleeve | 1E |
