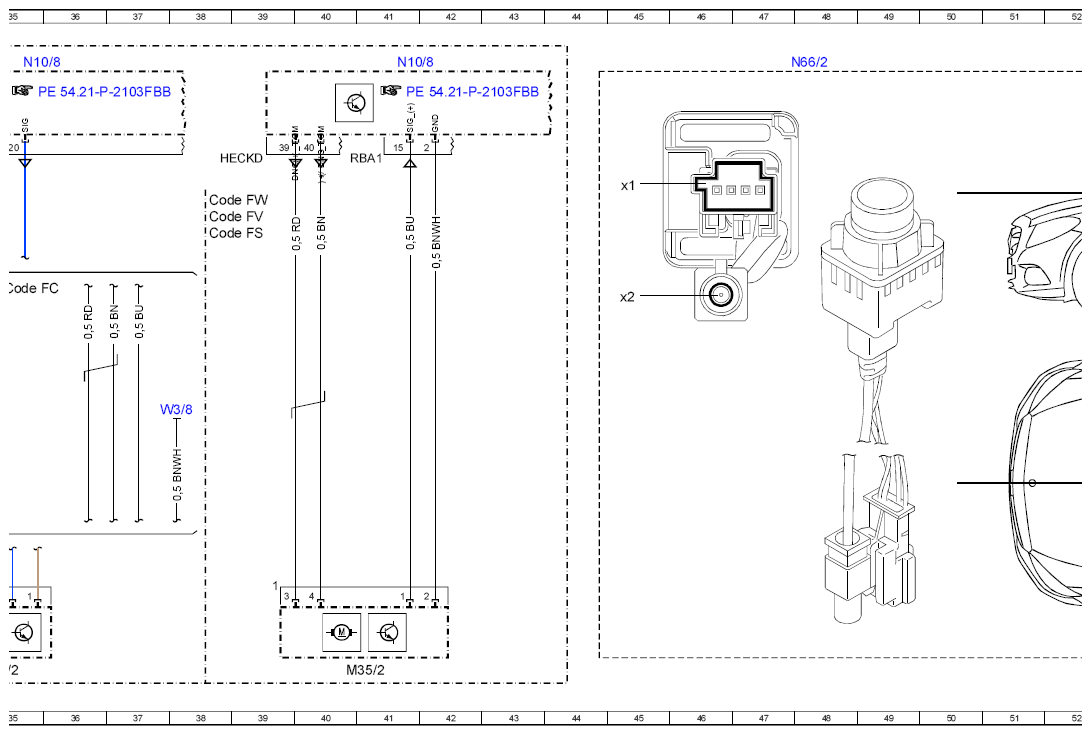

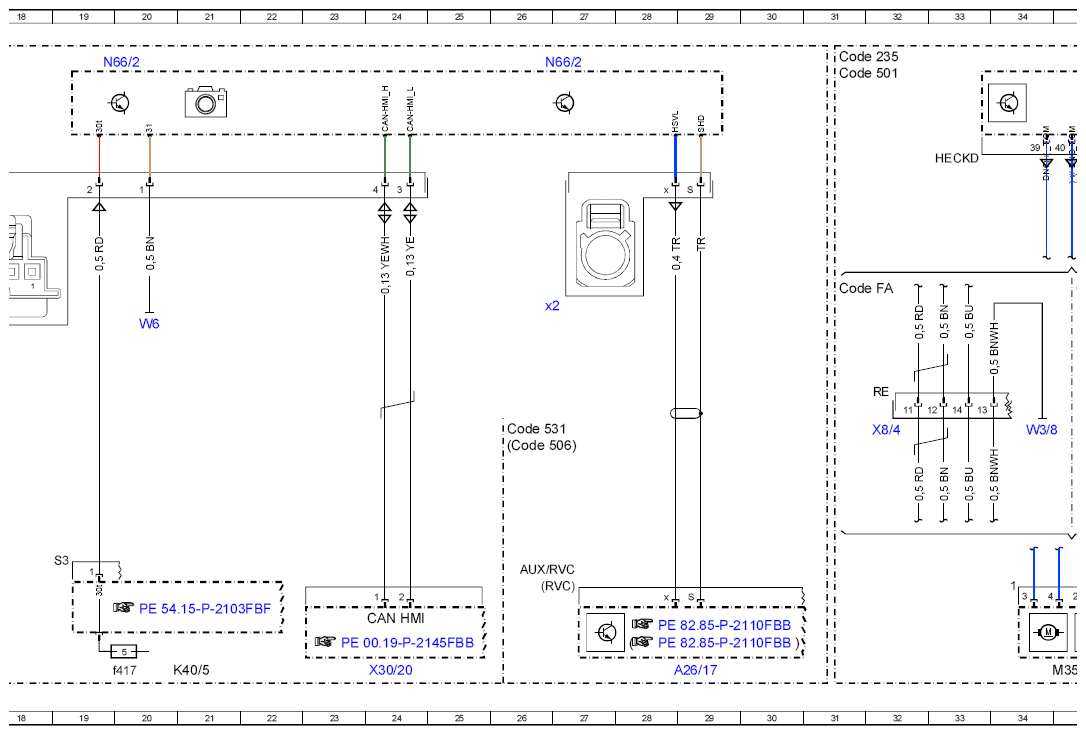

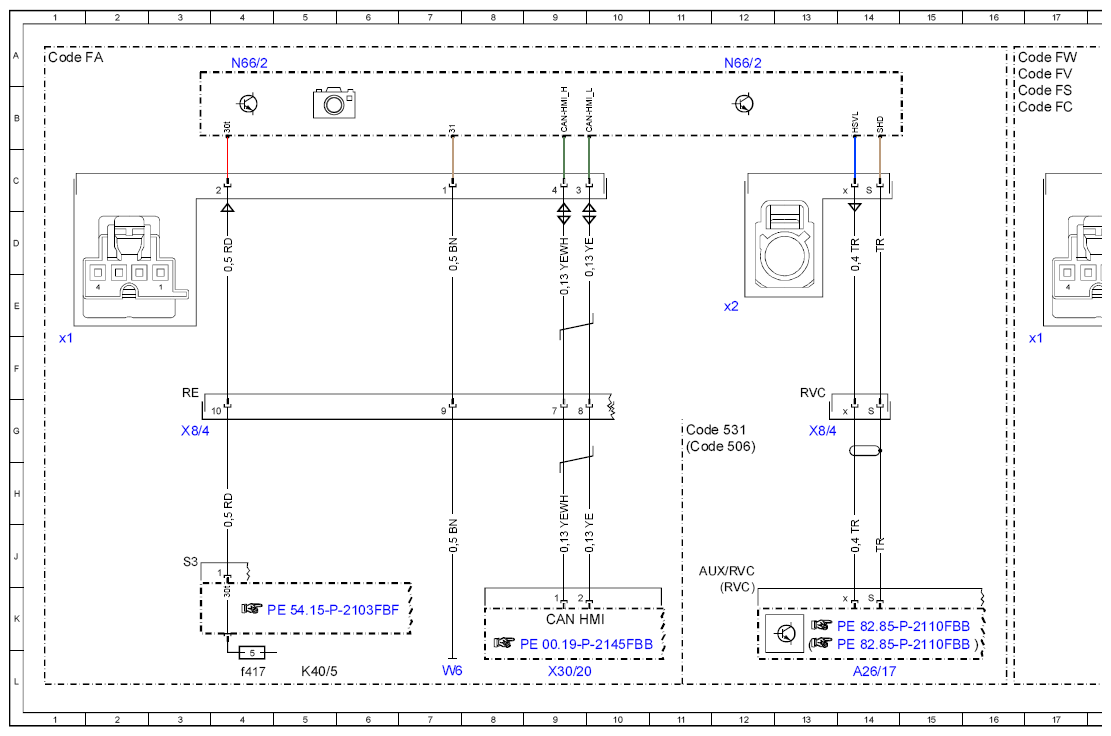

Wiring Diagram For Backup Camera Control Unit - PE54.65-P-2102-97FBA
Model 205 as of model year 2019 with code 218 (Rear view camera) Control unit N66/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| A26/17 | Head unit | 14L |
| A26/17 | Head unit | 29L |
| CAN HMI | User interface CAN | 9K |
| CAN HMI | User interface CAN | 24K |
| Code 235 | Active Park Assist | 31A |
| Code 501 | 360 degree camera | 31A |
| Code 506 | Audio 20 NTG 5.5 radio | 11G |
| Code 506 | Audio 20 NTG 5.5 radio | 26G |
| Code 531 | COMAND APS | 11G |
| Code 531 | COMAND APS | 26G |
| Code FA | ABRIOLET | 1A |
| Code FA | CABRIOLET | 31E |
| Code FC | COUPE | 16B |
| Code FC | COUPE | 35E |
| Code FS | STATION WAGON | 16B |
| Code FS | STATION WAGON | 38D |
| Code FV | LONG SEDAN | 16A |
| Code FV | LONG SEDAN | 38D |
| Code FW | SEDAN | 16A |
| Code FW | SEDAN | 38C |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5 | Rear fuse and relay module | 21L |
| K40/5f417 | Fuse 417 | 4L |
| K40/5f417 | Fuse 417 | 20L |
| M35/2 | Rear camera cover motor | 35L |
| M35/2 | Rear camera cover motor | 40L |
| N10/8 | Rear SAM control unit | 35A |
| N10/8 | Rear SAM control unit | 41A |

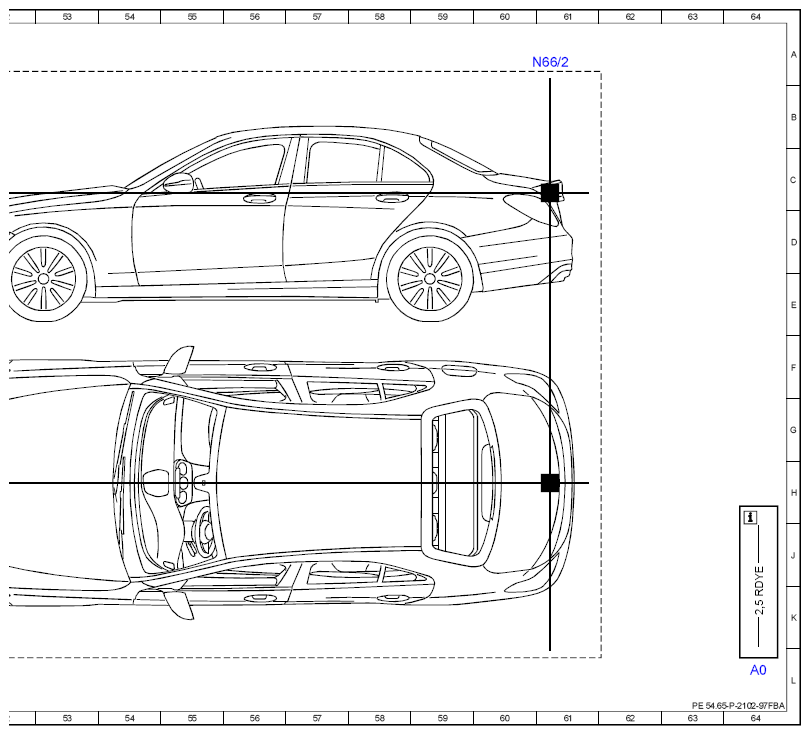

| N66/2 | Backup camera control unit | 12A |
| N66/2 | Backup camera control unit | 4A |
| N66/2 | Backup camera control unit | 19A |
| N66/2 | Backup camera control unit | 27A |
| N66/2 | Backup camera control unit | 48A |
| N66/2 | Backup camera control unit | 61A |
| N66/2x1 | Reversing camera control unit electrical connector 1 | 1F |
| N66/2x1 | Reversing camera control unit electrical connector 1 | 17F |
| N66/2x2 | Reversing camera control unit electrical connector 2 | 12E |
| N66/2x2 | Reversing camera control unit electrical connector 2 | 26E |
| W3/8 | Right rear wheel well ground point | 38G |
| W3/8 | Right rear wheel well ground point | 34G |
| W6 | Left wheel arch trunk ground point | 7L |
| W6 | Left wheel arch trunk ground point | 20E |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 9L |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 24L |
| X8/4 | Trunk lid/liftgate electrical connector | 3G |
| X8/4 | Trunk lid/liftgate electrical connector | 13G |
| X8/4 | Trunk lid/liftgate electrical connector | 32G |
