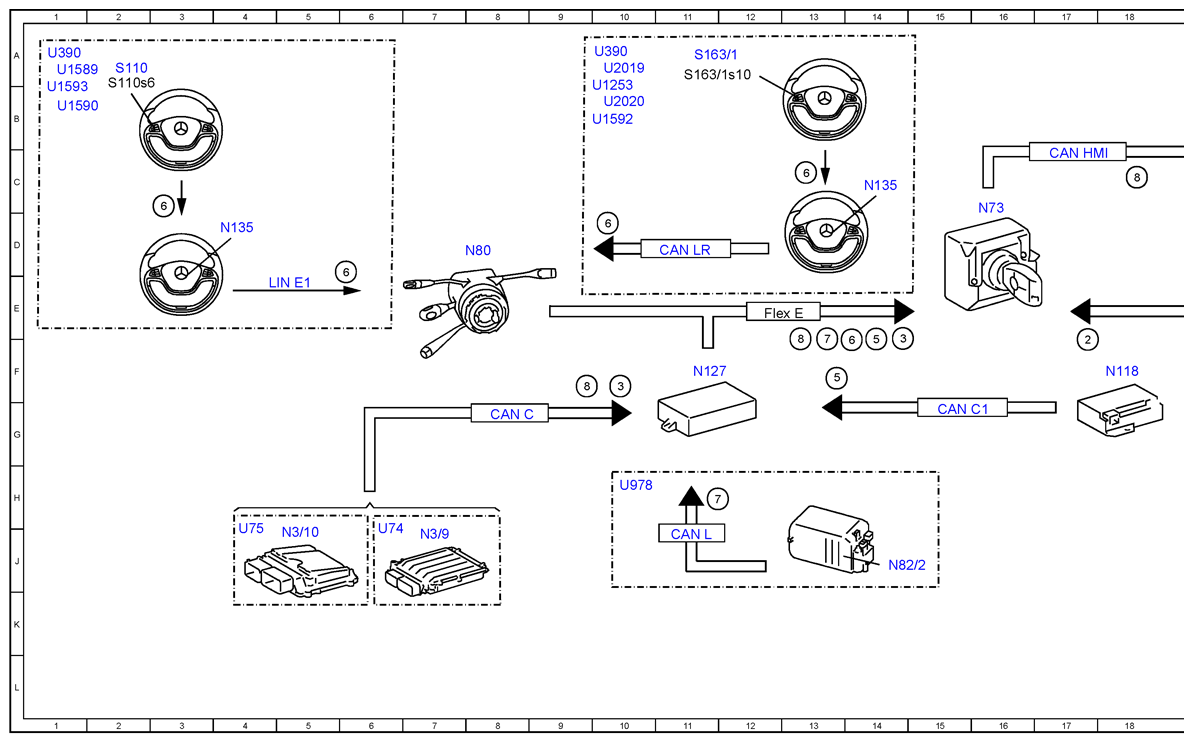

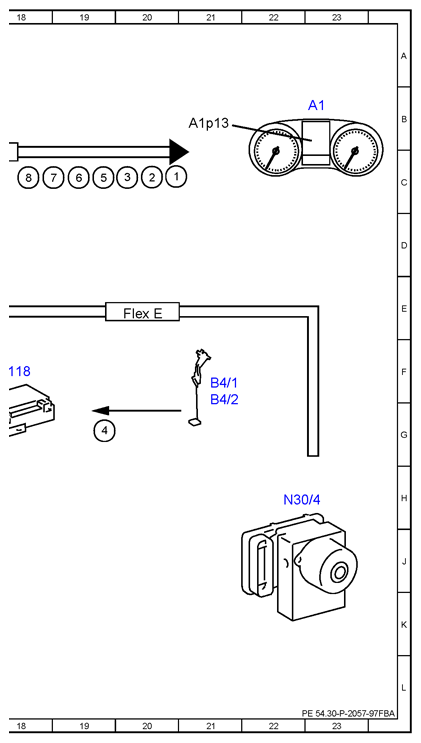

Electrical Function Schematic, Instrument Cluster Trip Computer - PE54.30-P-2057-97FBA
Model 205, 253
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 20C |
| 2 | Wheel speed, signal | 17F |
| 2 | Wheel speed, signal | 20C |
| 3 | Fuel consumption, signal | 14F |
| 3 | Fuel consumption, signal | 20C |
| 3 | Fuel consumption, signal | 10F |
| 4 | Fuel tank fuel level indicator fill level sensor, signal | 19G |
| 5 | Fuel level, signal | 19C |
| 5 | Fuel level, signal | 14F |
| 5 | Fuel level, signal | 13F |
| 6 | Multifunction steering wheel button group, signal | 14F |
| 6 | Multifunction steering wheel button group, signal | 19C |
| 6 | Multifunction steering wheel button group, signal | 3C |
| 6 | Multifunction steering wheel button group, signal | 6D |
| 6 | Multifunction steering wheel button group, signal | 10D |
| 6 | Multifunction steering wheel button group, signal | 13C |
| 7 | High-voltage battery, status | 18C |
| 7 | High-voltage battery, status | 13F |
| 7 | High-voltage battery, status | 12H |
| 8 | ECO score, status | 18C |
| 8 | ECO score, status | 13F |
| 8 | ECO score, status | 9F |
| A1 | Instrument cluster | 23B |
| A1p13 | Multifunction display | 21B |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 21F |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 21G |
| CAN C | Engine CAN | 8G |
| CAN C1 | Drivetrain CAN | 15G |
| CAN MM] | User interface CAN | 17C |
| CAN L | Hybrid CAN | 11J |
| CAN LR | Steering wheel CAN | 11D |
| Flex E | Chassis FlexRay | 12E |
| Flex E | Chassis FlexRay | 20E |
| LIN E1 | Steering LIN | 5E |
| N118 | Fuel pump control unit | 18F |
| N127 | Drivetrain control unit | 11F |
| N135 | Steering wheel electronics | 4D |
| N135 | Steering wheel electronics | 14C |
| N3/10 | ME-SFI [ME] control unit | 5J |
| N3/9 | CDI control unit | 7J |
| N30/4 | Electronic Stability Program control unit | 22H |
| N73 | Electronic ignition switch control unit | 16C |
| N80 | Steering column module control unit | 7D |
| N82/2 | Battery management system control unit | 14J |
| S110 | Left multifunction steering wheel button group | 2A |
| S110s6 | OK button | 2B |
| S163/1 | Instrument cluster multifunction steering wheel button group | 11A |
| S163/1s10 | Instrument cluster finger navigation pad | 11A |
| U1253 | Valid for model 253 | 9B |
| U1589 | Valid up to model year 2019 | 1A |
| U1590 | Valid up to model year 2020 | 1B |
| U1592 | Valid for model 253.99 | 9B |
| U1593 | Valid for model 253 except model 253.99 | 1B |
| U2019 | Valid as of model year 2019 | 10A |
| U2020 | Valid as of model year 2020 | 10B |
| U390 | Valid for model 205 | 1A |
| U390 | Valid for model 205 | 10A |
| U74 | Valid for diesel engines | 6J |
| U75 | Valid for gasoline engines | 4J |
| U978 | Valid for hybrid drive | 10H |
