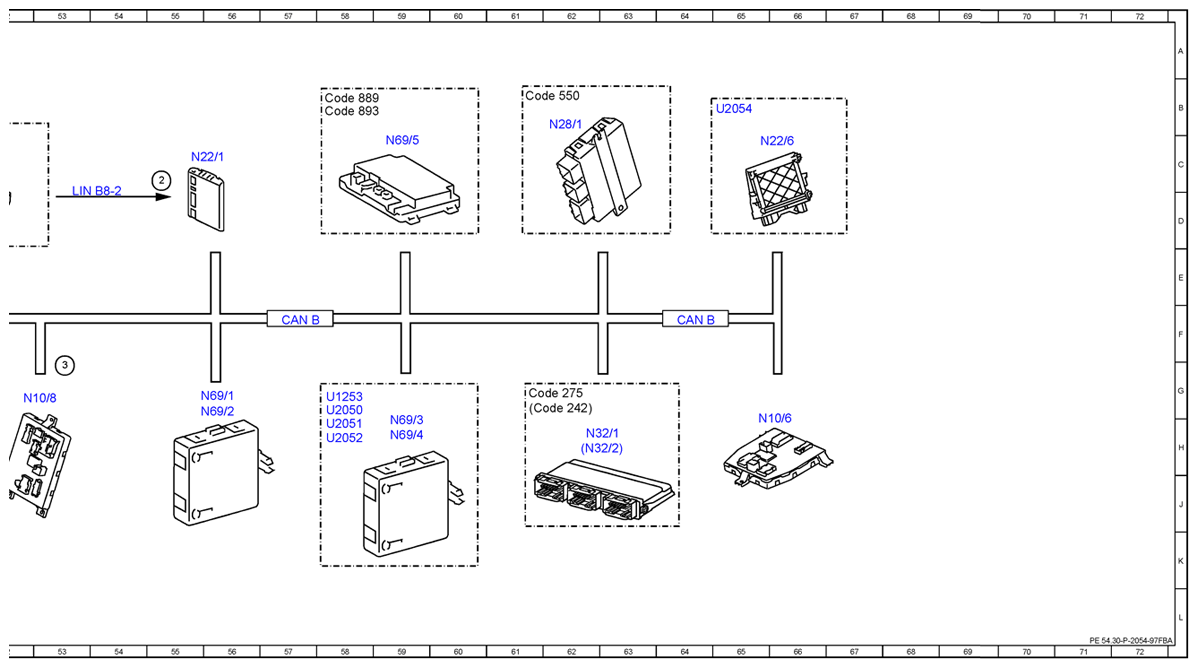

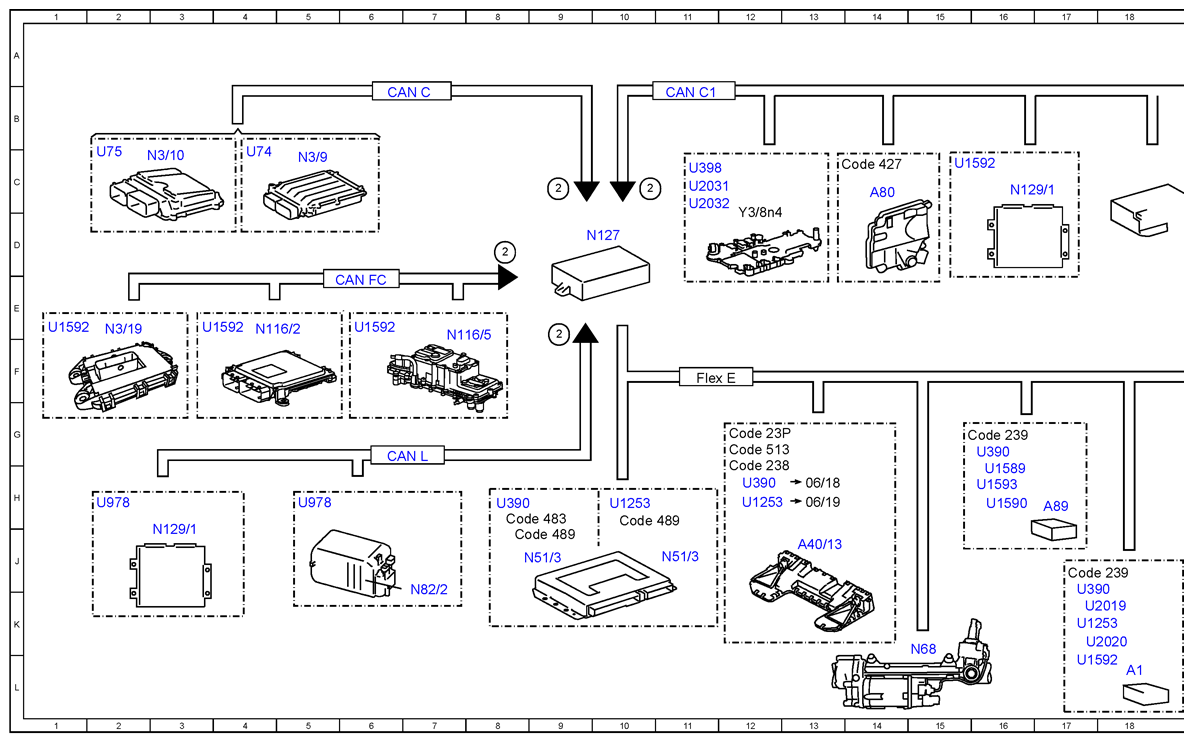

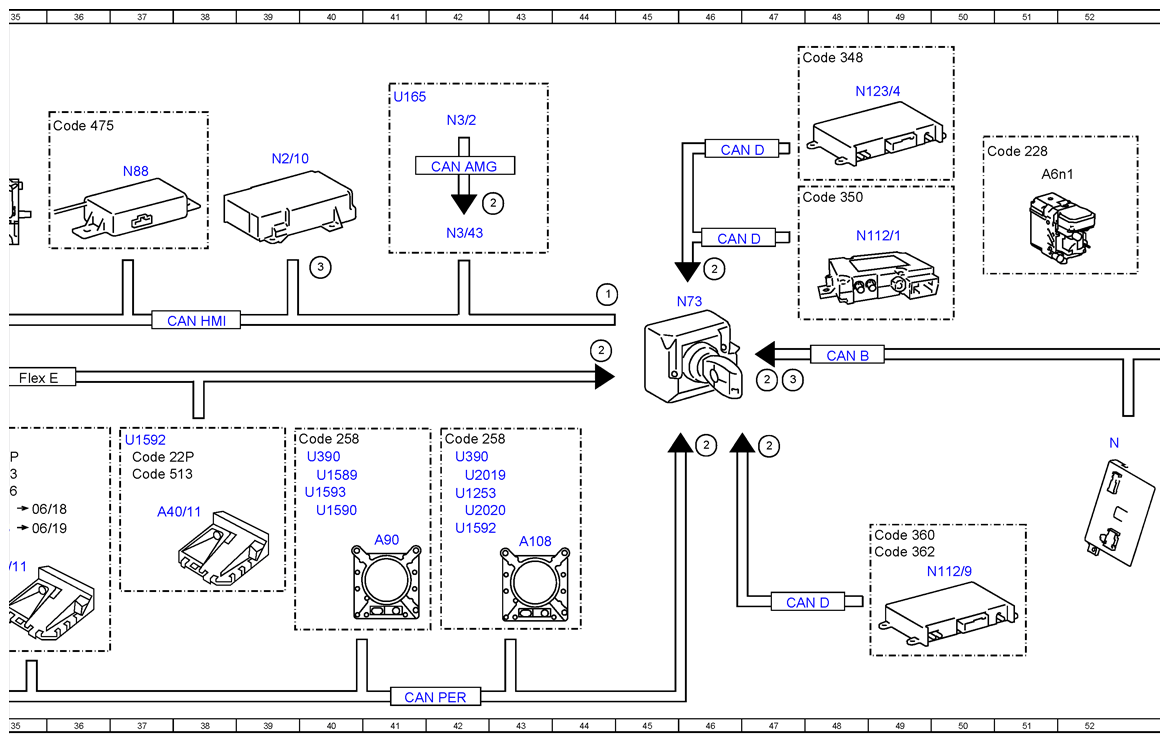

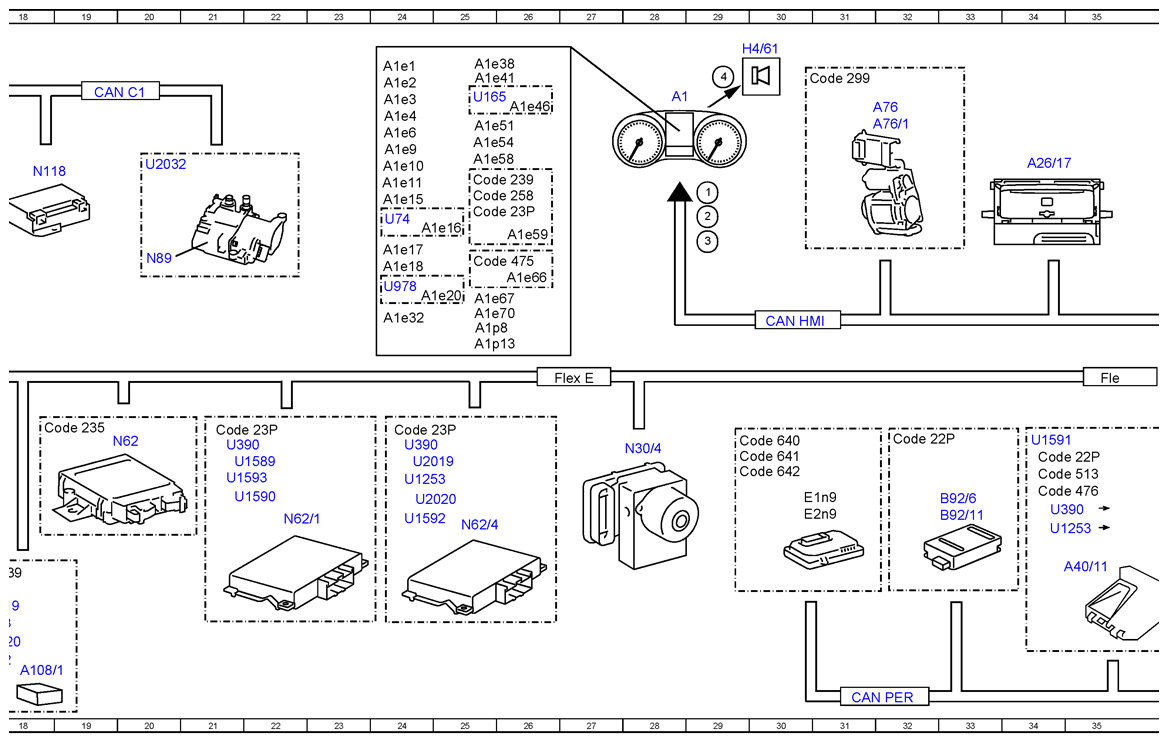

Electrical Function Schematic Of Instrument Cluster, Indicator/Warning Message - PE54.30-P-2054-97FBA
Model 205, 253
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 29C |
| 1 | Circuit 15, status | 44E |
| 2 | Instrument cluster, message | 9C |
| 2 | Instrument cluster, message | 10C |
| 2 | Instrument cluster, message | 9E |
| 2 | Instrument cluster, message | 29D |
| 2 | Instrument cluster, message | 44F |
| 2 | Instrument cluster, message | 46D |
| 2 | Instrument cluster, message | 46G |
| 2 | Instrument cluster, message | 47F |
| 2 | Instrument cluster, message | 55C |
| 2 | Instrument cluster, message | 43C |
| 2 | Instrument cluster, message | 47G |
| 2 | Instrument cluster, message | 8D |
| 3 | Seat belt buckle switch, status | 29D |
| 3 | Seat belt buckle switch, status | 47F |
| 3 | Seat belt buckle switch, status | 40D |
| 3 | Seat belt buckle switch, status | 53G |
| 4 | Speaker, actuation | 29A |
| A1 | Instrument cluster | 28B |
| A108 | Active Brake Assist controller unit | 43J |
| A108/1 | Active Distance Assist DISTRONIC electric controller unit | 18L |
| A1e1 | Left turn signal indicator light | 24A |
| A1e10 | Parking brake indicator lamp | 24C |
| A1e11 | Parking brake indicator lamp | 24C |
| A1e15 | Supplemental restraint system indicator lamp | 24C |
| A1e16 | Preglow indicator lamp | 24D |
| A1e17 | Anti lock brake system indicator lamp | 24D |
| A1e18 | Rear fog lamp indicator lamp | 24D |
| A1e2 | Right turn signal indicator light | 24B |
| A1e20 | Regenerative braking system indicator lamp | 24E |
| A1e3 | High beam indicator lamp | 24B |
| A1e32 | ESP®/ASR OFF warning lamp | 24E |
| A1e38 | Standing lamps indicator lamp | 25A |
| A1e4 | Fuel reserve indicator lamp | 24B |
| A1e41 | Electronic Stability Program warning lamp | 25A |
| A1e46 | ESP SPORT indicator lamp | 26B |
| A1e51 | Brake system warning lamp | 25B |
| A1e54 | Coolant temperature warning lamp | 25B |
| A1e58 | Engine diagnosis indicator lamp | 25C |
| A1e59 | DISTRONIC warning lamp | 26D |
| A1e6 | Brake fluid and parking brake indicator lamp | 24B |
| A1e66 | Tire pressure monitor warning lamp | 26E |
| A1e67 | Low beam indicator lamp | 25E |
| A1e70 | Power steering warning lamp | 25E |
| A1e9 | Seat belt warning lamp | 24C |
| A1p13 | Multifunction display | 25F |
| A1p8 | Speedometer | 25E |
| A26/17 | Head unit | 34C |
| A40/11 | Mono multifunction camera | 34J |
| A40/11 | Mono multifunction camera | 37H |
| A40/13 | Stereo multifunction camera | 13J |
| A6n1 | Stationary heater control unit | 51C |
| A76 | Left front reversible emergency tensioning retractor | 31B |
| A76/1 | Right front reversible emergency tensioning retractor | 31B |
| A80 | Intelligent servo module for DIRECT SELECT | 14C |
| A89 | DISTRONIC electric controller unit | 17H |
| A90 | COLLISION PREVENTION ASSIST controller unit | 41J |
| B92/11 | Left outer rear bumper integrated radar sensor | 33H |
| B92/6 | Right outer rear bumper integrated radar sensor | 33H |
| CAN AMG | AMG CAN | 42C |
| CAN B | Interior CAN | 48F |
| CAN B | Interior CAN | 57F |
| CAN B | Interior CAN | 64F |
| CAN C | Engine CAN | 6B |
| CAN C1 | Drivetrain CAN | 19B |
| CAN C1 | Drivetrain CAN | 11B |
| CAN D | Diagnostic CAN | 46D |
| CAN D | Diagnostic CAN | 46C |
| CAN D | Diagnostic CAN | 47K |
| CAN FC | Fuel cell CAN | 6E |
| CAN MMI | User interface CAN | 38E |
| CAN MMI | User interface CAN | 30E |
| CAN L | Hybrid CAN | 6G |
| CAN PER | Peripherals CAN | 41L |
| CAN PER | Peripherals CAN | 31L |
| Code 228 | Stationary heater | 50C |
| Code 22P | Track package | 34G |
| Code 22P | Track package | 32G |
| Code 22P | Track package | 37G |
| Code 235 | Active Park Assist | 18G |
| Code 238 | Active Lane Keeping Assist | 12H |
| Code 239 | Active Distance Assist DISTRONIC | 25C |
| Code 239 | Active Distance Assist DISTRONIC | 15G |
| Code 239 | Active Distance Assist DISTRONIC | 17J |
| Code 23P | Driver assistance package | 12G |
| Code 23P | Driver assistance package | 21G |
| Code 23P | Driver assistance package | 25D |
| Code 23P | Driver assistance package | 24G |
| Code 242 | All-electric front passenger seat with memory (right) | 61G |
| Code 258 | Collision Prevention Assist PLUS (CPA+) | 39G |
| Code 258 | Collision Prevention Assist PLUS (CPA+) | 25C |
| Code 258 | Collision Prevention Assist PLUS (CPA+) | 42G |
| Code 275 | Memory package | 61G |
| Code 299 | PRE-SAFE® | 30A |
| Code 348 | Emergency call/assistance system | 47A |
| Code 350 | Ecall Europe emergency call system | 47C |
| Code 360 | HERMES UMTS | 49J |
| Code 362 | HERMES LTE | 49J |
| Code 427 | 7G-TRONIC PLUS automatic transmission | 13C |
| Code 475 | Tire pressure monitor | 36B |
| Code 475 | Tire pressure monitor | 25D |
| Code 476 | Lane Keeping Assist | 34H |
| Code 483 | Dynamic handling package 2.0 incl. ADS+ | 8H |
| Code 489 | AIRMATIC | 10H |
| Code 513 | Traffic sign recognition | 34H |
| Code 513 | Traffic sign recognition | 12G |
| Code 513 | Traffic sign recognition | 37H |
| Code 550 | Trailer hitch | 61B |
| Code 640 | High Performance LED | 29G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 29G |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 29H |
| Code 889 | KEYLESS-GO | 58B |
| Code 893 | KEYLESS-GO start function | 58B |
| E1n9 | Left headlamp control unit | 31H |
| E2n9 | Right headlamp control unit | 31H |
| Flex E | Chassis FlexRay | 35F |
| Flex E | Chassis FlexRay | 27F |
| Flex E | Chassis FlexRay | 11F |
| H4/61 | Instrument cluster speaker | 30A |
| LIN B8-2 | Climate control LIN 2 | 53D |
| N10/6 | Front SAM control unit | 65H |
| N10/8 | Rear SAM control unit | 52G |
| N112/1 | Telematics services communication module | 48D |
| N112/9 | HERMES control unit | 50J |
| N116/2 | Fuel cell control unit | 4E |
| N116/5 | Fuel cell management system control unit | 7E |
| N118 | Fuel pump control unit | 18C |
| N123/4 | Emergency call system control unit | 48B |
| N127 | Drivetrain control unit | 9D |
| N129/1 | Power electronics control unit | 3J |
| N129/1 | Power electronics control unit | 16C |
| N2/10 | Supplemental restraint system control unit | 39C |
| N22/1 | Climate control, control unit | 55C |
| N22/6 | Rear control unit | 65C |
| N28/1 | Trailer recognition control unit | 62B |
| N3/10 | ME-SFI [ME] control unit | 3C |
| N3/19 | Fuel tank control unit | 2E |
| N3/2 | Electronic differential control unit | 42B |
| N3/43 | AMG suspension control unit | 42D |
| N3/9 | CDI control unit | 5C |
| N30/4 | Electronic Stability Program control unit | 28G |
| N32/1 | Driver seat control unit | 62H |
| N32/2 | Front passenger seat control unit | 62H |
| N51/3 | AIRMATIC control unit | 9J |
| N62 | Parking system control unit | 19G |
| N62/1 | Radar sensors control unit | 22H |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 25J |
| N68 | Electrical power steering control unit | 15K |
| N69/1 | Left front door control unit | 56G |
| N69/2 | Right front door control unit | 56G |
| N69/3 | Left rear door control unit | 59H |
| N69/4 | Right rear door control unit | 59H |
| N69/5 | KEYLESS-GO control unit | 59C |
| N73 | Electronic ignition switch control unit | 45E |
| N82/2 | Battery management system control unit | 7K |
| N88 | Tire pressure monitor control unit | 37C |
| N89 | Transmission oil auxiliary oil pump control unit | 20D |
| U1253 | Valid for model 253 | 58G |
| U1253 | Valid for model 253 | 10H |
| U1253 | Valid for model 253 | 17K |
| U1253 | Valid for model 253 | 24H |
| U1253 | Valid for model 253 | 42H |
| U1253 | Valid for model 253 | 12H |
| U1253 | Valid for model 253 | 34J |
| U1589 | Valid up to model year 2019 | 16H |
| U1589 | Valid up to model year 2019 | 21H |
| U1589 | Valid up to model year 2019 | 40H |
| U1590 | Valid up to model year 2020 | 16H |
| U1590 | Valid up to model year 2020 | 21H |
| U1590 | Valid up to model year 2020 | 40H |
| U1591 | Not valid for model 253.99 | 34G |
| U1592 | Valid for model 253. 99 | 37G |
| U1592 | Valid for model 253. 99 | 17L |
| U1592 | Valid for model 253. 99 | 24H |
| U1592 | Valid for model 253. 99 | 42J |
| U1592 | Valid for model 253. 99 | 1E |
| U1592 | Valid for model 253. 99 | 3E |
| U1592 | Valid for model 253. 99 | 6E |
| U1592 | Valid for model 253. 99 | 15C |
| U1593 | Valid for model 253 except model 253.99 | 16H |
| U1593 | Valid for model 253 except model 253.99 | 21H |
| U1593 | Valid for model 253 except model 253.99 | 40H |
| U165 | Valid for AMG | 25B |
| U165 | Valid for AMG | 41B |
| U2019 | Valid as of model year 2019 | 17K |
| U2019 | Valid as of model year 2019 | 24H |
| U2019 | Valid as of model year 2019 | 42H |
| U2020 | Valid as of model year 2020 | 17K |
| U2020 | Valid as of model year 2020 | 24H |
| U2020 | Valid as of model year 2020 | 42H |
| U2031 | Valid for transmission 724 | 11C |
| U2032 | Valid for transmission 722 | 20C |
| U2032 | Valid for transmission 722 | 11C |
| U2050 | Valid for model 205. 0 | 58G |
| U2051 | Valid for model 205. 1 | 58H |
| U2052 | Valid for model 205. 2 | 58H |
| U2054 | Valid for model 205. 4 | 65B |
| U390 | Valid for model 205 | 8H |
| U390 | Valid for model 205 | 16G |
| U390 | Valid for model 205 | 21G |
| U390 | Valid for model 205 | 17K |
| U390 | Valid for model 205 | 24G |
| U390 | Valid for model 205 | 42G |
| U390 | Valid for model 205 | 40G |
| U390 | Valid for model 205 | 12H |
| U390 | Valid for model 205 | 34H |
| U398 | Valid for transmission 725 (NAG3) | 11C |
| U74 | Valid for diesel engines | 24D |
| U74 | Valid for diesel engines | 4C |
| U75 | Valid for gasoline engines | 2C |
| U978 | Valid for hybrid drive | 2H |
| U978 | Valid for hybrid drive | 5H |
| U978 | Valid for hybrid drive | 24E |
| Y3/8n4 | Fully integrated transmission control, control unit | 12D |
