Electrical Function Schematic For Traffic Sign Assist - PE54.30-P-2066-97FBB
Model 205 as of model year 2019 with code 513 (Traffic Sign Assist) Model 253 (except 253.99) as of model year 2020 with code 513 (Traffic Sign Assist) Model 253.99 with code 513 (Traffic Sign Assist)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 20E |
| 1 | Circuit 15, status | 25J |
| 10 | Steering wheel angle, signal | 25E |
| 10 | Steering wheel angle, signal | 17E |
| 10 | Steering wheel angle, signal | 13D |
| 11 | Wiper status, signal | 25K |
| 11 | Wiper status, signal | 10E |
| 11 | Wiper status, signal | 17E |
| 12 | Outside temperature sensor, signal | 5D |
| 13 | Outside temperature, signal | 9J |
| 13 | Outside temperature, signal | 10D |
| 14 | Displayed outside temperature, signal | 16E |
| 14 | Displayed outside temperature, signal | 25K |
| 14 | Displayed outside temperature, signal | 11G |
| 15 | Trailer recognition, status | 16E |
| 15 | Trailer recognition, status | 25L |
| 15 | Trailer recognition, status | 10E |
| 16 | Road sign display, request | 10B |
| 16 | Road sign display, request | 13F |
| 16 | Road sign display, request | 12G |
| 16 | Road sign display, request | 10J |
| 17 | Warning and system messages, request | 10B |
| 17 | Warning and system messages, request | 13F |
| 17 | Warning and system messages, request | 12H |
| 17 | Warning and system messages, request | 10K |
| 18 | Audio/COMAND display, actuation | 3A |
| 19 | High-speed video link video signal data transfer, signal | 4B |
| 2 | Operating mode, status | 19E |
| 2 | Operating mode, status | 12E |
| 2 | Operating mode, status | 25J |
| 20 | Speaker, actuation | 5H |
| 21 | Operation, signal | 10A |
| 21 | Operation, signal | 11B |
| 21 | Operation, signal | 7B |
| 21 | Operation, signal | 13D |
| 21 | Operation, signal | 35E |
| 21 | Operation, signal | 31B |
| 21 | Operation, signal | 26B |
| 22 | Road sign display, request | 9H |
| 23 | Warning and system messages, request | 9J |
| 3 | Engine running, signal | 18J |
| 3 | Engine running, signal | 22H |
| 3 | Engine running, signal | 23J |
| 4 | Drivetrain operational, signal | 18J |
| 4 | Drivetrain operational, signal | 22H |
| 4 | Drivetrain operational, signal | 23J |
| 5 | Map data, signal | 12D |
| 5 | Map data, signal | 25K |
| 5 | Map data, signal | 19E |
| 6 | Wheel speed, signal | 18E |
| 6 | Wheel speed, signal | 24E |
| 6 | Wheel speed, signal | 13E |
| 7 | Wheel rotation direction, signal | 24E |
| 7 | Wheel rotation direction, signal | 18E |
| 7 | Wheel rotation direction, signal | 13E |
| 8 | Speed, turn rate and lateral acceleration, signal | 18E |
| 8 | Speed, turn rate and lateral acceleration, signal | 16C |
| 8 | Speed, turn rate and lateral acceleration, signal | 24D |
| 8 | Speed, turn rate and lateral acceleration, signal | 14E |
| 9 | Steering wheel angle sensor, signal | 25C |

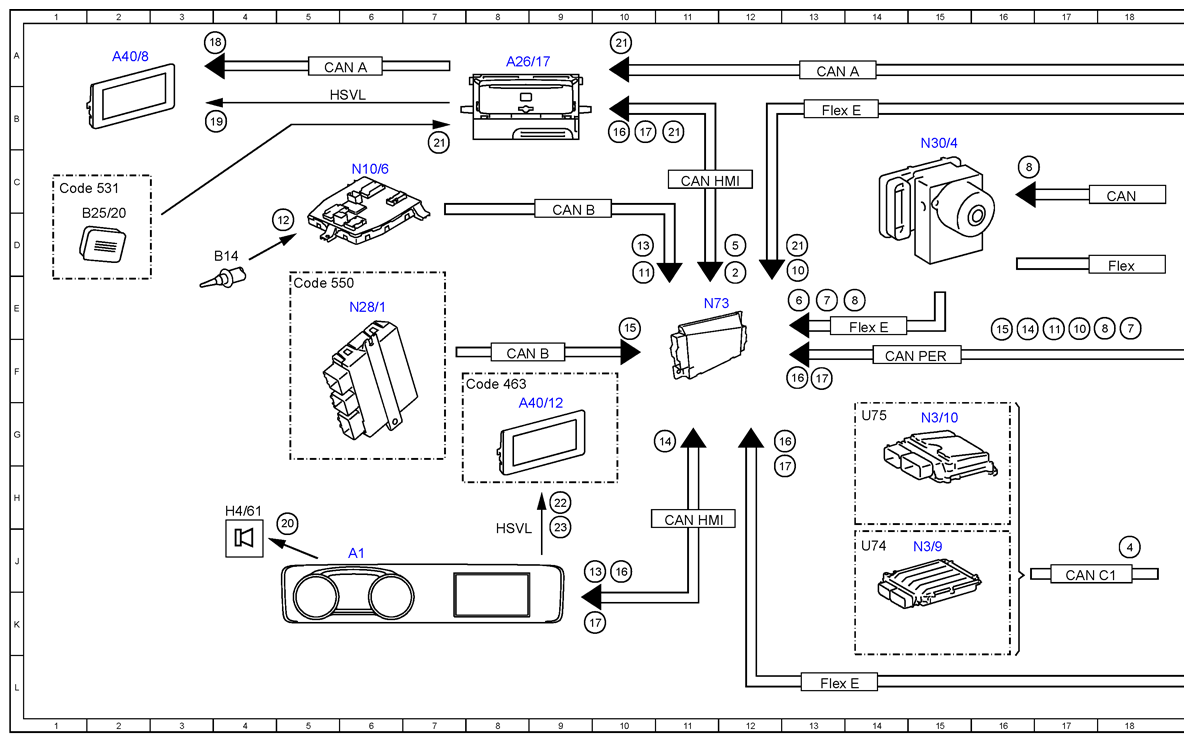

| A1 | Instrument cluster | 6J |

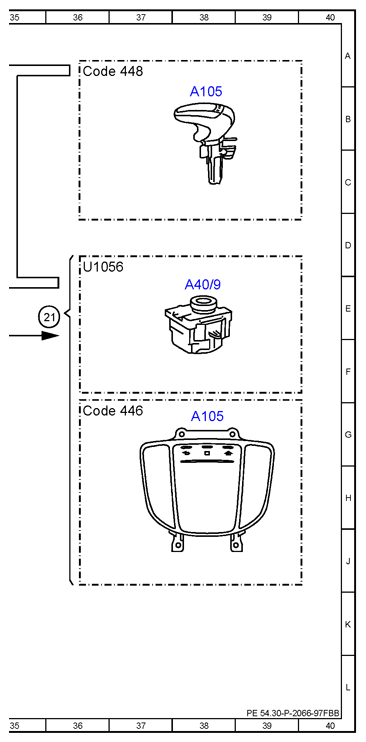

| A105 | Touchpad | 38B |
| A105 | Touchpad | 38G |
| A26/17 | Head unit | 8A |

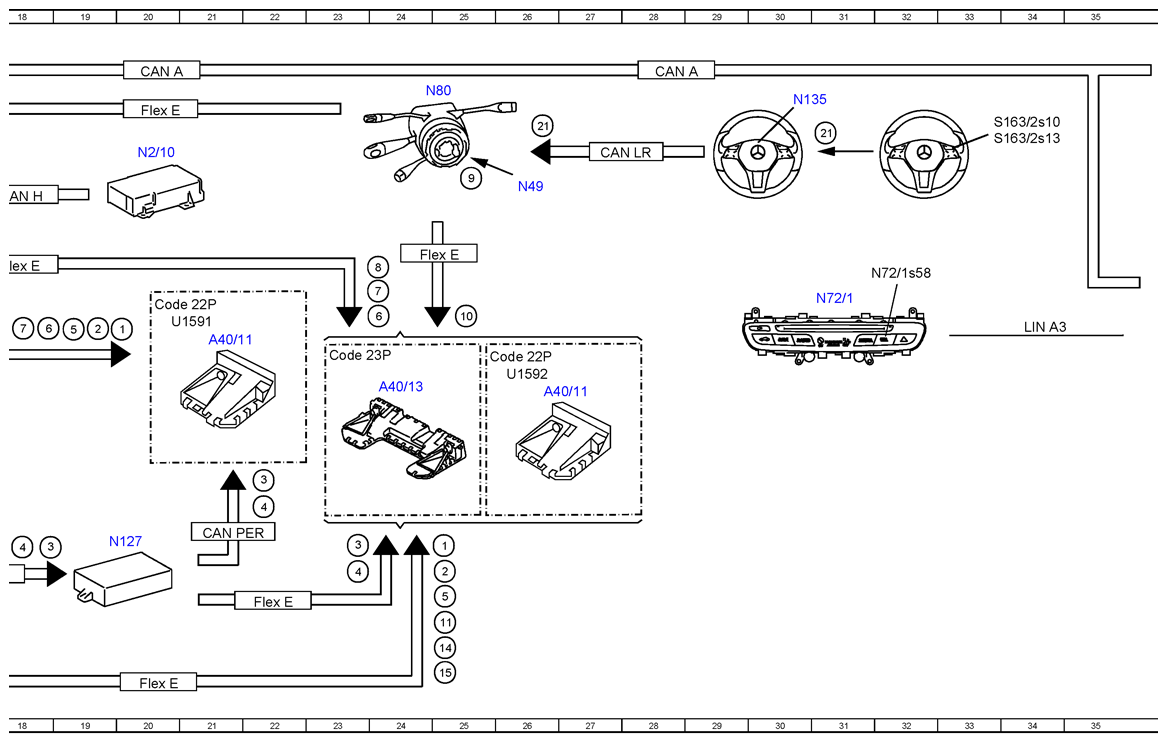

| A40/11 | Mono multifunction camera | 26F |
| A40/11 | Mono multifunction camera | 21F |
| A40/12 | Head-up display | 9G |
| A40/13 | Stereo multifunction camera | 24F |
| A40/8 | Audio/COMAND display | 2A |
| A40/9 | Audio/COMAND control panel | 38E |
| B14 | Outside temperature sensor | 4D |
| B25/20 | Driver hands-free system microphone | 2D |
| CAN A | Telematics CAN | 5A |
| CAN A | Telematics CAN | 13A |
| CAN A | Telematics CAN | 20A |
| CAN A | Telematics CAN | 28A |
| CAN B | Interior CAN | 8F |
| CAN B | Interior CAN | 9D |
| CAN C1 | Drivetrain CAN | 17J |
| CAN H | Vehicle dynamics CAN | 18C |
| CAN MMI | User interface CAN | 11C |
| CAN HMI | User interface CAN | 11H |
| CAN LR | Steering wheel CAN | 27C |
| CAN PER | Peripherals CAN | 14F |
| CAN PER | Peripherals CAN | 21J |
| Code 22P | Track package | 25F |
| Code 22P | Track package | 20E |
| Code 23P | Driver assistance package | 23F |
| Code 446 | Touchpad only | 36G |
| Code 448 | Touchpad | 36A |
| Code 463 | Head-up display | 8F |
| Code 531 | COMAND APS | 1C |
| Code 550 | Trailer hitch | 5E |
| Flex E | Chassis FlexRay | 13B |
| Flex E | Chassis FlexRay | 20L |
| Flex E | Chassis FlexRay | 13L |
| Flex E | Chassis FlexRay | 22K |
| Flex E | Chassis FlexRay | 18D |
| Flex E | Chassis FlexRay | 14E |
| Flex E | Chassis FlexRay | 24D |
| Flex E | Chassis FlexRay | 20B |
| H4/61 | Instrument cluster speaker | 4H |
| HSVL | High-speed video link | 6B |
| HSVL | High-speed video link | 8J |
| LINA3 | LCP LIN | 34E |
| N10/6 | Front SAM control unit | 6C |
| N127 | Drivetrain control unit | 19J |
| N135 | Steering wheel electronics | 30B |
| N2/10 | Supplemental restraint system control unit | 20C |
| N28/1 | Trailer recognition control unit | 6E |
| N3/10 | ME-SFI [ME] control unit | 15G |
| N3/9 | CDI control unit | 15J |
| N30/4 | Electronic Stability Program control unit | 15B |
| N49 | Steering wheel angle sensor | 26C |
| N72/1 | Upper control panel control unit | 31E |
| N72/1s58 | Vehicle button | 31E |
| N73 | Electronic ignition switch control unit | 11E |
| N80 | Steering column module control unit | 24B |
| S163/2s10 | Head unit finger navigation pad | 34B |
| S163/2s13 | "Back" button | 34B |
| U1056 | Valid except code 446 (Touchpad only) | 36D |
| U1591 | Not valid for model 253.99 | 20E |
| U1592 | Valid for model 253.99 | 26F |
| U74 | Valid for diesel engines | 14J |
| U75 | Valid for gasoline engines | 14G |
