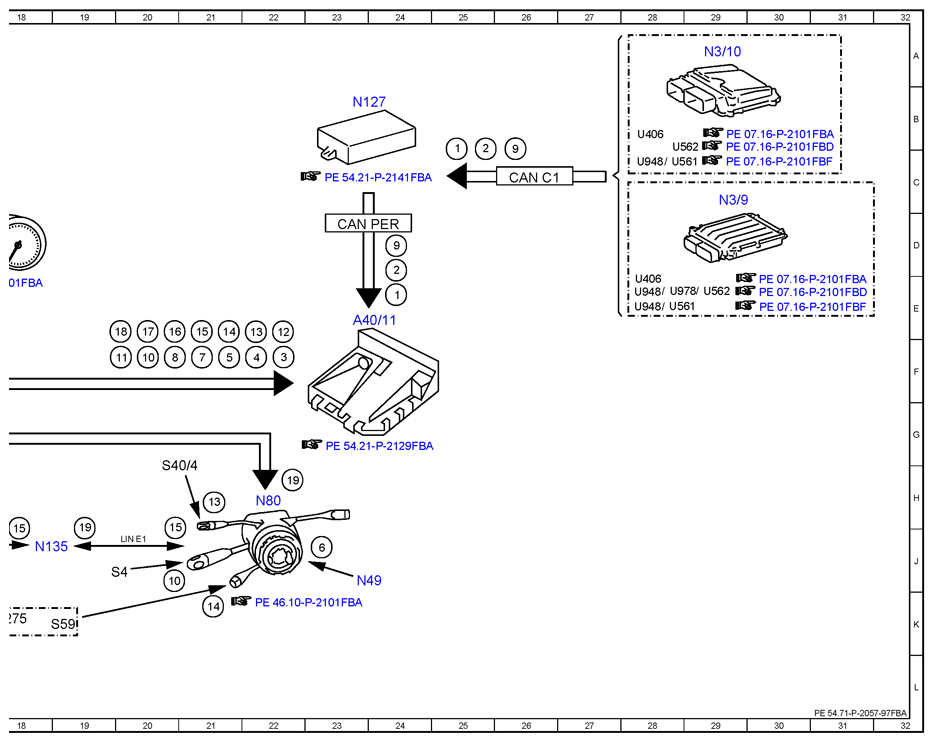

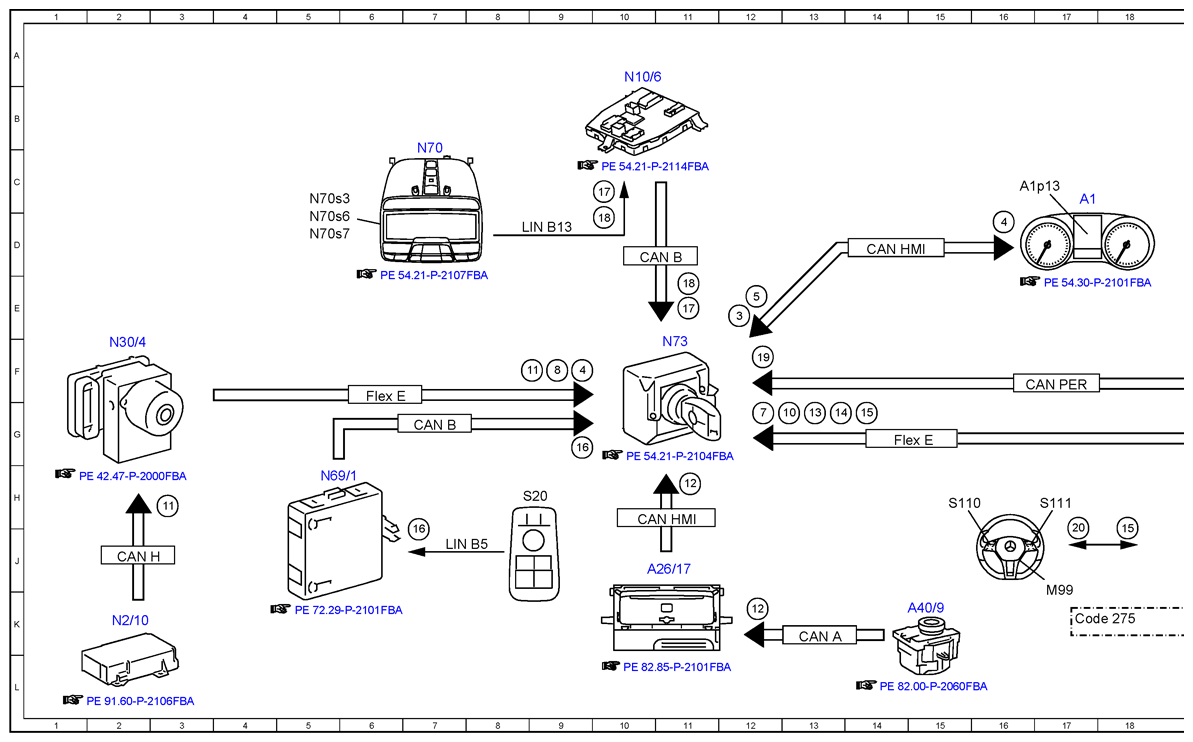

Electrical Function Schematic For Lane Keeping Assist - PE54.71-P-2057-97FBA
Model 205 up to model year 2019 with code 476 (Lane keeping assist) Model 253 (except 253.99) up to model year 2020 with code 476 (Lane keeping assist)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 24E |
| 1 | Engine running, signal | 25C |
| 10 | Combination switch, status | 20J |
| 10 | Combination switch, status | 13G |
| 10 | Combination switch, status | 20F |
| 11 | Turn rate, lateral and longitudinal acceleration sensor, signal | 3H |
| 11 | Turn rate, lateral and longitudinal acceleration sensor, signal | 8F |
| 11 | Turn rate, lateral and longitudinal acceleration sensor, signal | 20F |
| 12 | Operation, signal | 11H |
| 12 | Operation, signal | 12K |
| 12 | Operation, signal | 22E |
| 13 | CRUISE CONTROL lever, signal | 21H |
| 13 | CRUISE CONTROL lever, signal | 13G |
| 13 | CRUISE CONTROL lever, signal | 22E |
| 14 | Steering column adjustment switch, status | 21K |
| 14 | Steering column adjustment switch, status | 13G |
| 14 | Steering column adjustment switch, status | 21E |
| 15 | Multifunction steering wheel button group, signal | 18J |
| 15 | Multifunction steering wheel button group, signal | 14G |
| 15 | Multifunction steering wheel button group, signal | 21E |
| 15 | Multifunction steering wheel button group, signal | 21J |
| 16 | Driver-side switch group, status | 7J |
| 16 | Driver-side switch group, status | 9G |
| 16 | Driver-side switch group, status | 20E |
| 17 | Automatic function switch, status | 10C |
| 17 | Automatic function switch, status | 11E |
| 17 | Automatic function switch, status | 20E |
| 18 | Reading lamp button, status | 10D |
| 18 | Reading lamp button, status | 11E |
| 18 | Reading lamp button, status | 20E |
| 19 | Steering wheel vibration motor, request | 19J |
| 19 | Steering wheel vibration motor, request | 12F |
| 19 | Steering wheel vibration motor, request | 22H |
| 2 | Drivetrain operational, signal | 24D |
| 2 | Drivetrain operational, signal | 25C |
| 20 | Steering wheel vibration motor, actuation | 17J |
| 3 | Lane Keeping Assist mode, request | 12E |
| 3 | Lane Keeping Assist mode, request | 22F |
| 4 | Wheel speed, signal | 16D |
| 4 | Wheel speed, signal | 9F |
| 4 | Wheel speed, signal | 22F |
| 5 | Vehicle speed, signal | 12E |
| 5 | Vehicle speed, signal | 21F |
| 6 | Steering wheel angle sensor, signal | 23J |
| 7 | Steering wheel angle, signal | 12G |
| 7 | Steering wheel angle, signal | 21F |
| 8 | Brake pedal, status | 9F |
| 8 | Brake pedal, status | 20F |
| 9 | Accelerator pedal sensor, signal | 24D |
| 9 | Accelerator pedal sensor, signal | 26C |
| A1 | Instrument cluster | 17C |
| A1p13 | Multifunction display | 16C |
| A26/17 | Head unit | 11J |
| A40/11 | Mono multifunction camera | 23E |
| A40/9 | Audio/COMAND control panel | 15K |
| CAN A | Telematics CAN | 13K |
| CAN B | Interior CAN | 10D |
| CAN B | Interior CAN | 7G |
| CAN C1 | Drivetrain CAN | 26C |
| CAN H | Vehicle dynamics CAN | 2J |
| CAN HMI | User interface CAN | 10H |
| CAN HMI | User interface CAN | 14D |
| CAN PER | Peripherals CAN | 23D |
| CAN PER | Peripherals CAN | 17F |
| Code 275 | Memory package | 17K |
| Flex E | Chassis FlexRay | 14G |
| Flex E | Chassis FlexRay | 6F |
| LIN B13 | Roof LIN | 9D |
| LIN B5 | Left front door LIN | 7J |
| LIN E1 | Steering LIN | 20J |
| M99 | Steering wheel vibration motor | 17K |
| N10/6 | Front SAM control unit | 10A |
| N127 | Drivetrain control unit | 23B |
| N135 | Steering wheel electronics | 18J |
| N2/10 | Supplemental restraint system control unit | 2K |
| N3/10 | ME-SFI [ME] control unit | 29A |
| N3/9 | CDI control unit | 29C |
| N30/4 | Electronic Stability Program control unit | 2F |
| N49 | Steering wheel angle sensor | 23J |
| N69/1 | Left front door control unit | 5H |
| N70 | Overhead control panel control unit | 7C |
| N70s3 | Interior lamp automatic function button | 5C |
| N70s6 | Left front reading lamp button | 5D |
| N70s7 | Right front reading lamp button | 5D |
| N73 | Electronic ignition switch control unit | 11F |
| N80 | Steering column module control unit | 22H |
| S110 | Left multifunction steering wheel button group | 15H |
| S111 | Right multifunction steering wheel button group | 17H |
| S20 | Driver-side power window and outside mirror adjustment switch group | 8H |
| S4 | Combination switch | 20J |
| S40/4 | Cruise control lever | 20H |
| S59 | Steering column adjustment switch | 19K |
| U406 | Valid for diesel engine 626 | 28B |
| U406 | Valid for diesel engine 626 | 28E |
| U561 | Valid for Delphi system | 28C |
| U561 | Valid for Delphi system | 28E |
| U562 | Valid for Bosch system | 28C |
| U562 | Valid for Bosch system | 29E |
| U948 | Valid for diesel engine 651 | 28C |
| U948 | Valid for diesel engine 651 | 28E |
| U948 | Valid for diesel engine 651 | 28E |
| U978 | Valid for hybrid drive | 28E |
