Wiring Diagram For Driver-Side Fuse And Relay Module - PE54.15-P-2104-97FBB
Model 205 as of model year 2019 Control unit K40/6
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 72L |
| A40/11 | Mono multifunction camera | 31L |
| A40/13 | Stereo multifunction camera | 32L |
| A50/6 | Dedicated Short-Range Communications control unit | 19L |
| A70/1 | Analog clock | 20L |
| Code 233 | AUTONOMOUS INTELLIGENT CRUISE CONTROL PLUS | 31J |
| Code 233 | AUTONOMOUS INTELLIGENT CRUISE CONTROL PLUS | 32J |
| Code 235 | Active Park Assist | 12J |
| Code 246 | Analog clock | 20J |
| Code 266 | DISTRONIC PLUS TRANSVERSE SUPPORT | 31J |
| Code 266 | DISTRONIC PLUS TRANSVERSE SUPPORT | 32J |
| Code 498 | Japan version | 19J |
| Code 581 | THERMOTRONIC automatic air conditioning | 23J |
| Code 876 | Interior lights package | 35J |
| Code 877 | Ambiance illumination | 35J |
| Code 970 | Police emergency vehicles | 38J |
| Code 970 | Police emergency vehicles | 44J |
| Code 974 | Fire department lead emergency vehicle preinstallation | 38J |
| Code 974 | Fire department lead emergency vehicle preinstallation | 44J |
| Code 975 | Emergency physician vehicle preinstallation | 39J |
| Code 975 | Emergency physician vehicle preinstallation | 45J |
| Code L | LEFT-HAND DRIVE | 59K |
| Code R | RIGHT-HAND DRIVE | 59F |
| Code U63 | Driving school package | 48J |
| Code U63 | Driving school package | 39J |
| F32/3 | Engine compartment prefuse box | 4L |
| F32/3f6 | Fuse 6 | 3K |
| F80/1 | Special-purpose vehicle fuse block 1 | 45L |

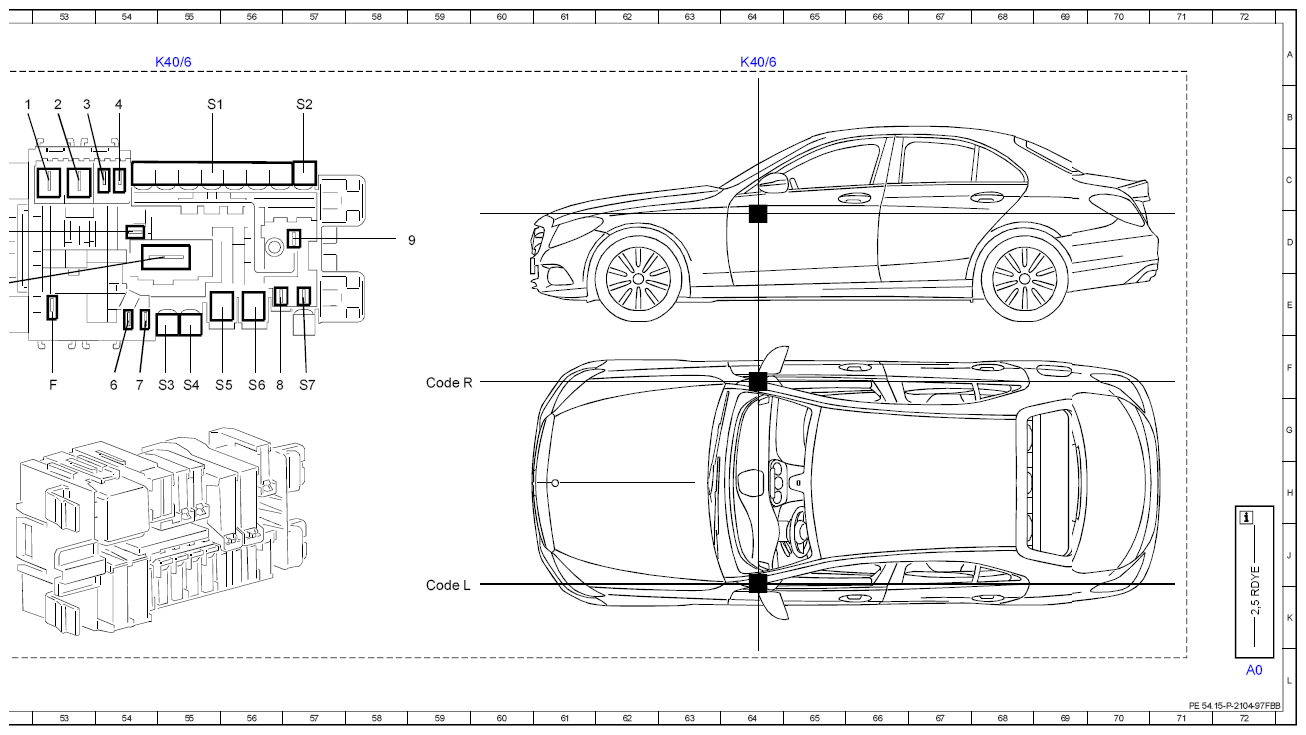

| K40/6 | Driver-side fuse and relay module | 4A |
| K40/6 | Driver-side fuse and relay module | 12A |
| K40/6 | Driver-side fuse and relay module | 19A |
| K40/6 | Driver-side fuse and relay module | 28A |
| K40/6 | Driver-side fuse and relay module | 36A |
| K40/6 | Driver-side fuse and relay module | 43A |
| K40/6 | Driver-side fuse and relay module | 55A |
| K40/6 | Driver-side fuse and relay module | 64A |

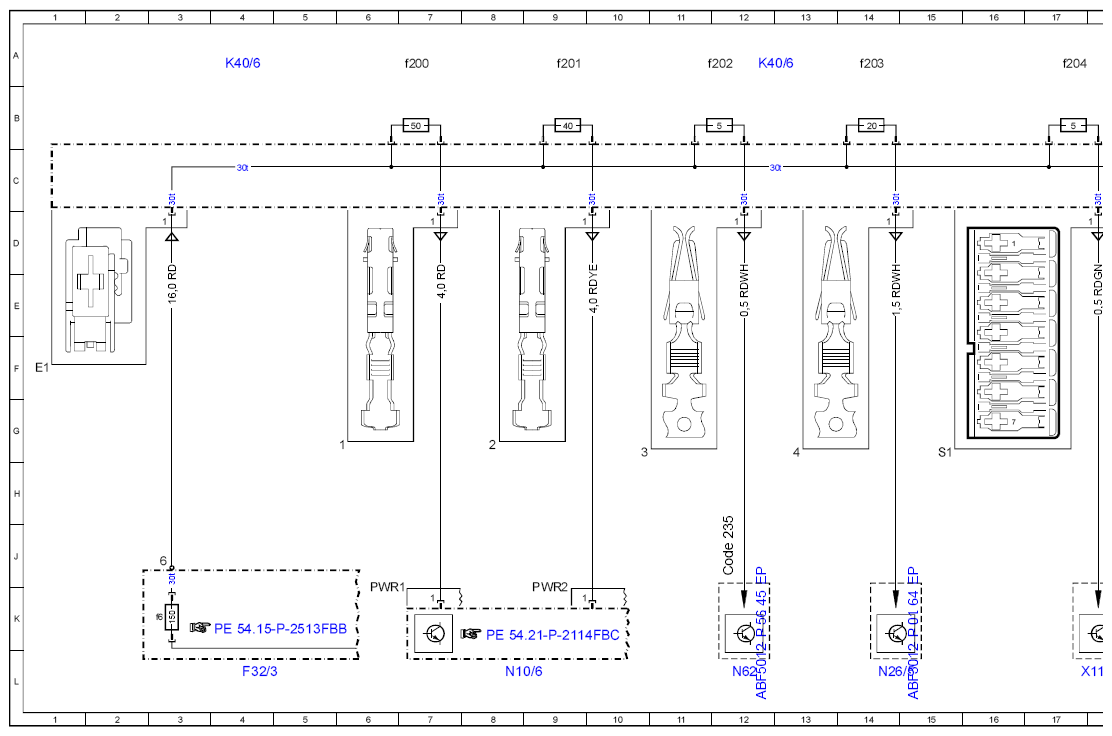

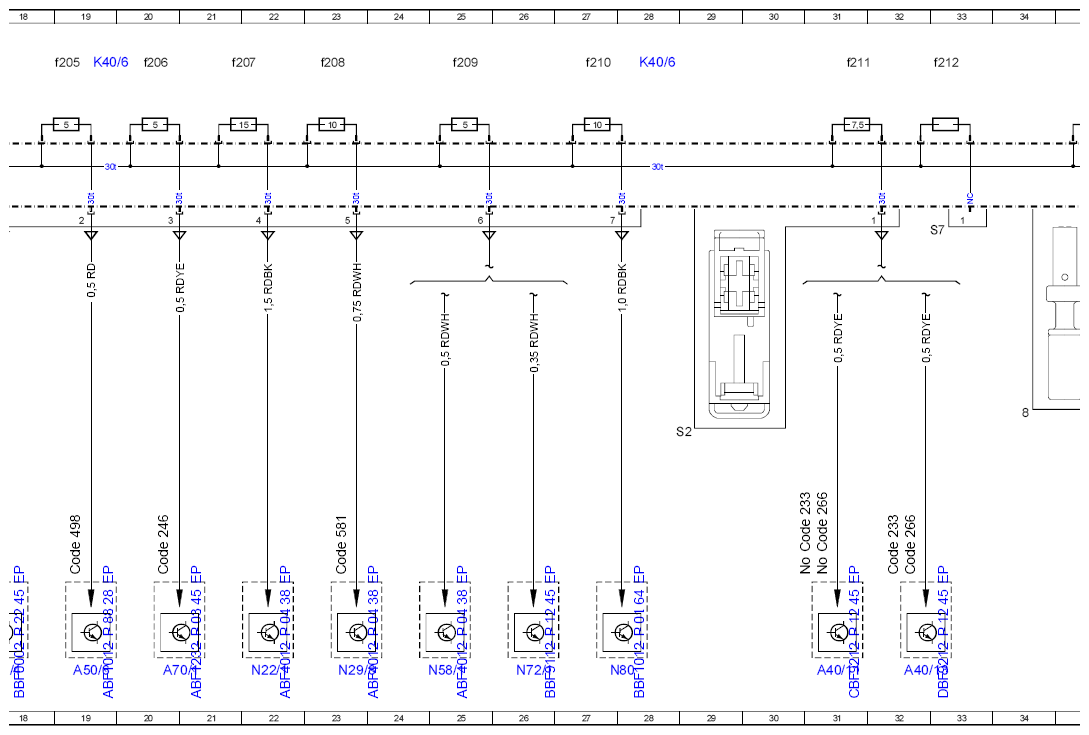

| K40/6f200 | Fuse 200 | 7A |
| K40/6f201 | Fuse 201 | 9A |
| K40/6f202 | Fuse 202 | 12A |
| K40/6f203 | Fuse 203 | 14A |
| K40/6f204 | Fuse 204 | 17A |
| K40/6f205 | Fuse 205 | 19A |
| K40/6f206 | Fuse 206 | 20A |
| K40/6f207 | Fuse 207 | 21A |
| K40/6f208 | Fuse 208 | 23A |
| K40/6f209 | Fuse 209 | 25A |
| K40/6f210 | Fuse 210 | 27A |
| K40/6f211 | Fuse 211 | 31A |
| K40/6f212 | Fuse 212 | 33A |

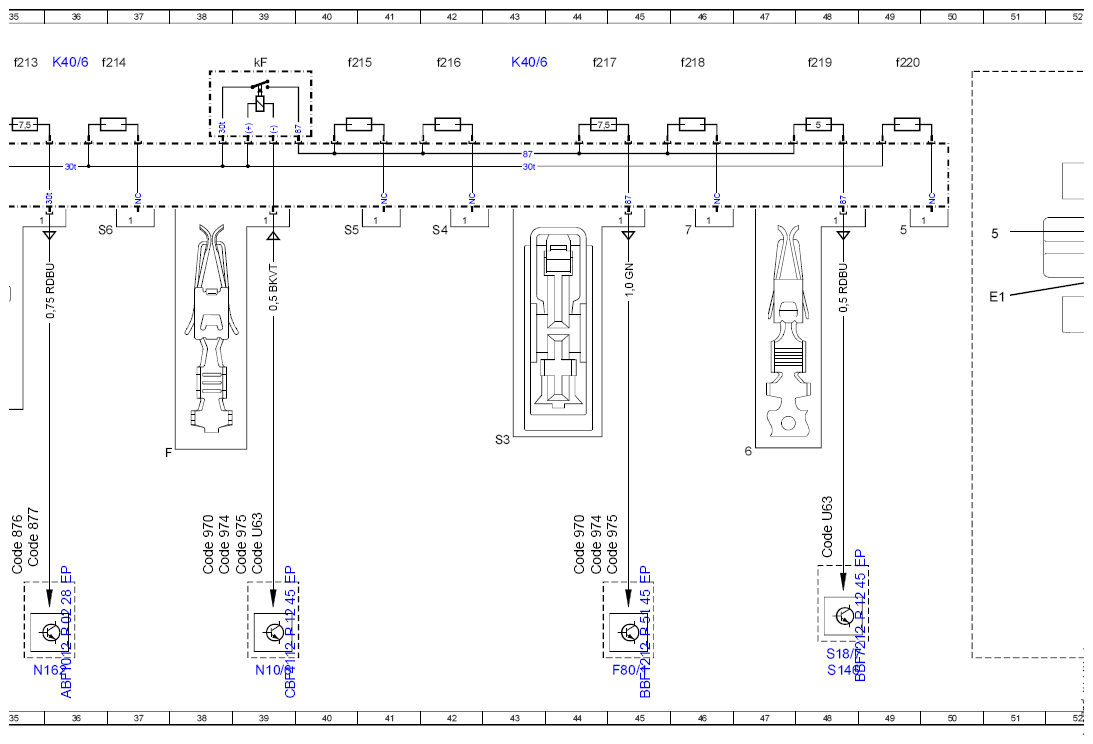

| K40/6f213 | Fuse 213 | 35A |
| K40/6f214 | Fuse 214 | 36A |
| K40/6f215 | Fuse 215 | 40A |
| K40/6f216 | Fuse 216 | 42A |
| K40/6f217 | Fuse 217 | 44A |
| K40/6f218 | Fuse 218 | 46A |
| K40/6f219 | Fuse 219 | 48A |
| K40/6f220 | Fuse 220 | 49A |
| K40/6kF | Circuit 15R relay | 39A |
| N10/6 | Front SAM control unit | 8L |
| N10/6 | Front SAM control unit | 39L |
| N162 | Ambiance illumination control unit | 35L |
| N22/1 | Climate control, control unit | 22L |
| N26/5 | Electric steering lock control unit | 14L |
| N29/8 | Booster blower electronic blower regulator | 23L |
| N58/1 | Climate control operating unit | 25L |
| N62 | Parking system control unit | 12L |
| N72/1 | Upper control panel control unit | 26L |
| N80 | Steering column module control unit | 27L |
| S146 | Pedal operation monitor switch | 48L |
| S18/7 | Footwell illumination switch | 48L |
| X11/4 | Diagnostic connector | 18L |
