Remove/Install Pop-Up Bracket On Tilting/Sliding Roof - AR77.20-P-1700LW
Model 205.0/1
with code 414 (Sliding sunroof)
Model 213.0/1/2
with code 414 (Sliding sunroof)
Model 253
with code 414 (Sliding sunroof)
Model 293
with code 414 (Sliding sunroof)

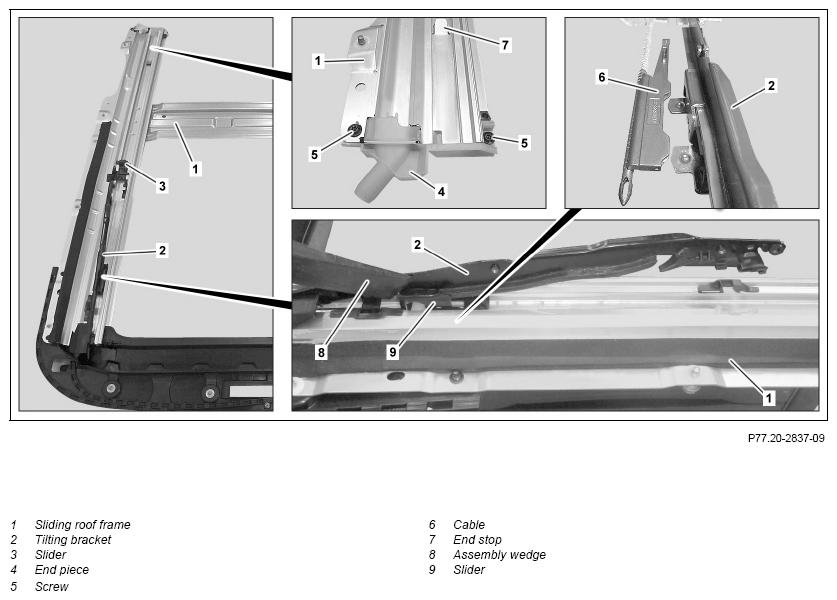

Shown on right side of sliding roof frame (1)
| Risk of injury caused by fingers being jammed or pinched when removing, installing or aligning hoods, doors, trunk lid/rear-end door or sliding roof. | No parts of the body or limbs should be within the operating area when the components are moving. | AS00.00-Z-0011-01A | |
| Remove/install | |||
| 1 | Remove sliding roof frame (1) | AR77.20-P-3000LW | |
| 2 | Unscrew bolts (5) on left and right side of panoramic sliding roof frame (1) | ||
| 3 | Remove end piece (4) on left and right side of sliding roof frame (1) | Replace end pieces (4). Otherwise leakage can occur on sliding roof frame (1). |
|
| 4 | Bend end stop (7) downward | Carefully bend end stop (7) downward. Otherwise end stop (7) can break. |
|
| 5 | Remove sliders (3) from sliding roof frame (1) | ||
| 6 | Remove sliders (9) from sliding roof frame (1) with assembly wedge (8) | Fig 1 | |
| 7 | Unclip cable (6) from tilting brackets (2) and remove | ||
| 8 | Install in the reverse order |
