Wiring Diagram Of AIRMATIC Control Unit - PE32.22-P-2101-97FBC
Model 205 as of model year 2019 with code 483 (ADVANCED AGILITY package) with code 489 (AIRMATIC Dual Control/semi-active air suspension) Control unit N51/3
| Code: | Designation: | Position: |
|---|---|---|

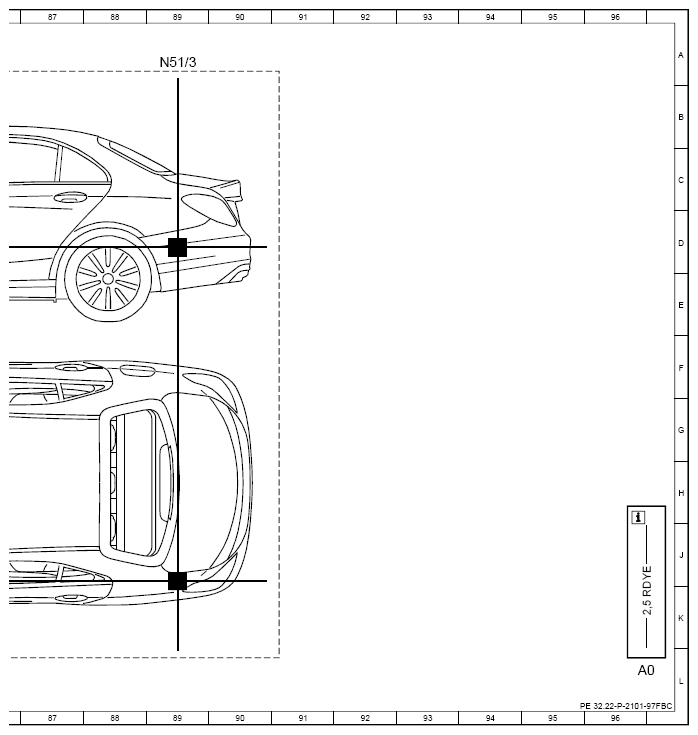

| A0 | Use of wiring diagrams | 96L |

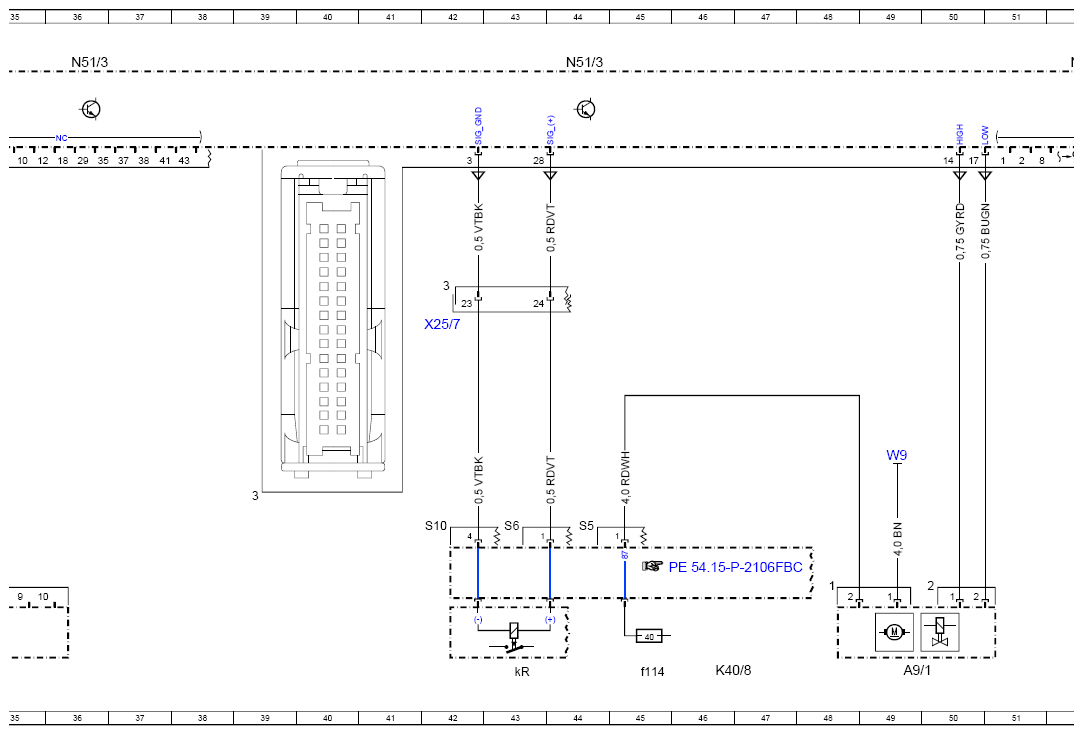

| A9/1 | AIRMATIC compressor | 49L |
| B22/10 | Right rear level sensor | 12L |
| B22/7 | Left rear level sensor | 22L |

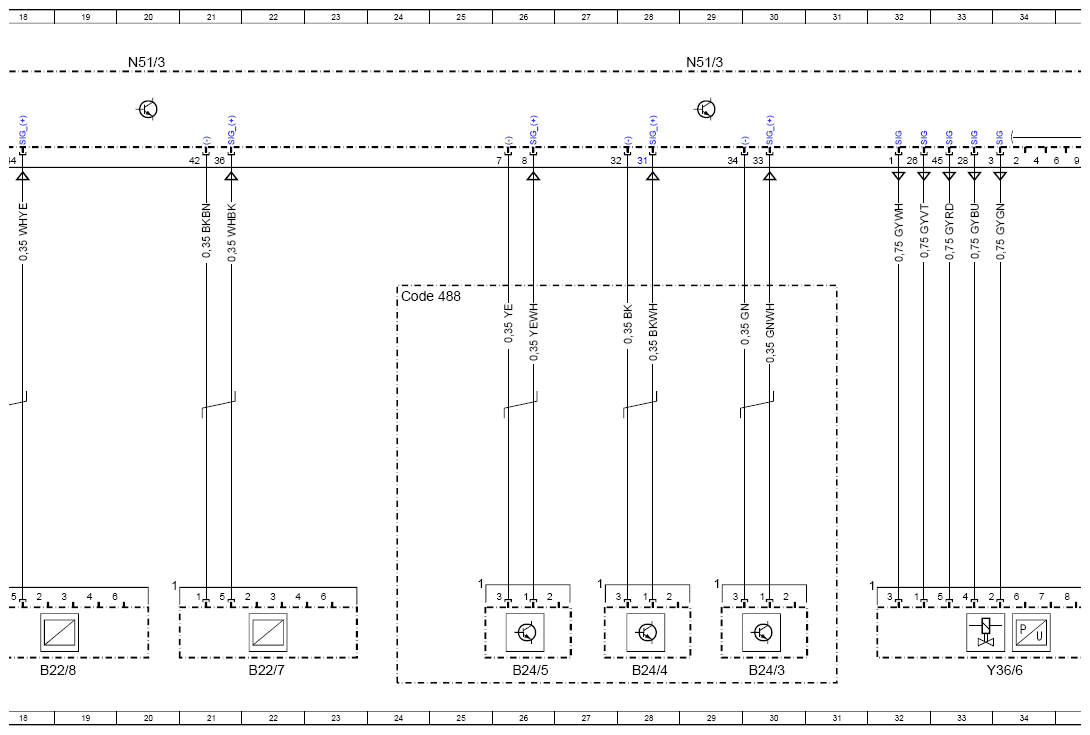

| B22/8 | Left front level sensor | 18L |
| B22/9 | Right front level sensor | 15L |
| B24/3 | Left front body lateral acceleration sensor | 30L |
| B24/4 | Right front body lateral acceleration sensor | 28L |
| B24/5 | Left rear body lateral acceleration sensor | 26L |
| Code 488 | Chassis with steel/air suspension | 24E |

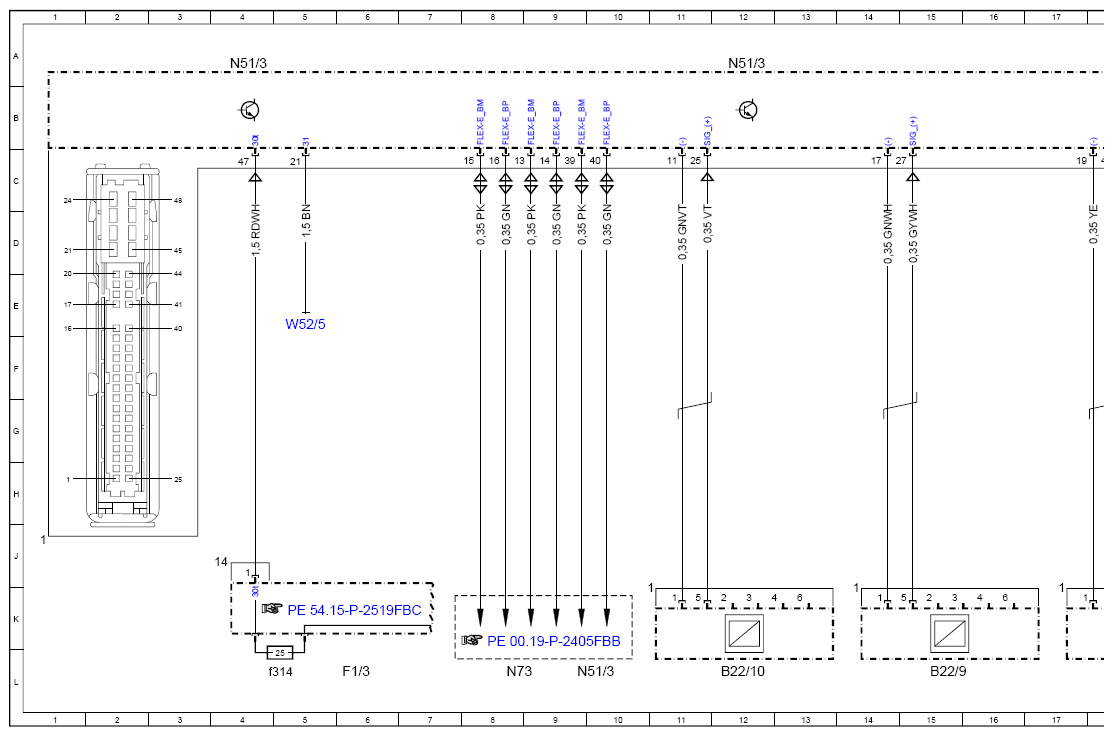

| F1/3 | Passenger-side A-pillar fuse box | 6L |
| F1/3f314 | Fuse 314 | 5L |
| K40/8 | Engine fuse and relay module | 46L |
| K40/8f114 | Fuse 114 | 45L |
| K40/8kR | AIRMATIC relay | 43L |

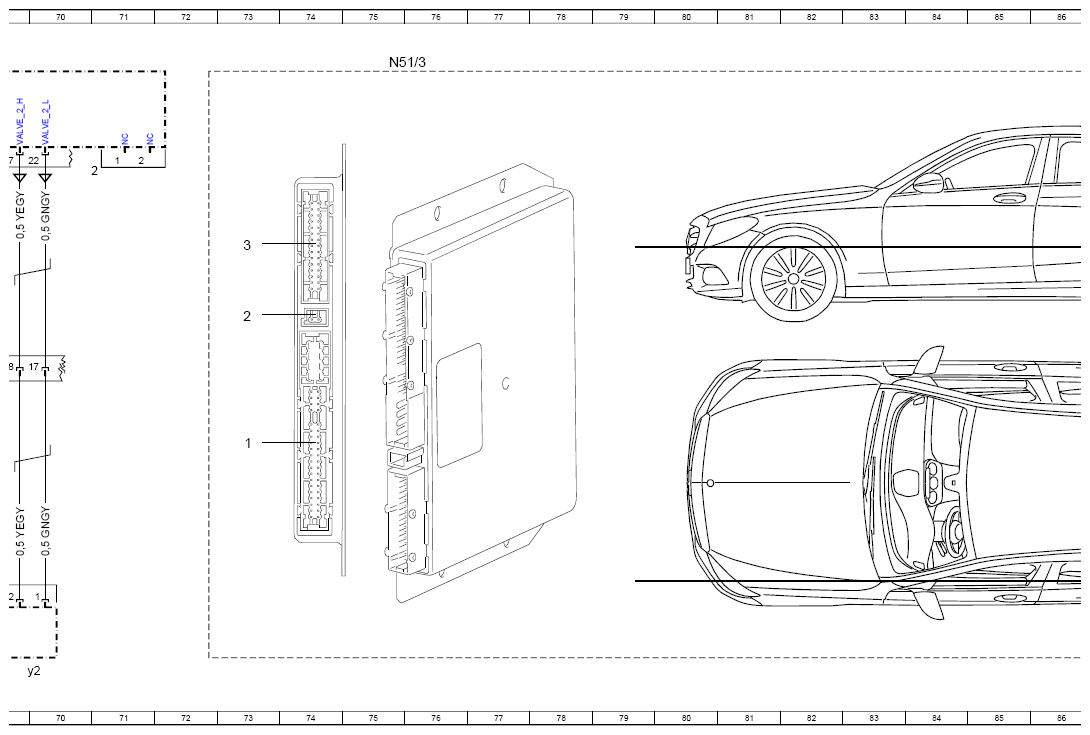

| N51/3 | AIRMATIC control unit | 10L |
| N51/3 | AIRMATIC control unit | 4A |
| N51/3 | AIRMATIC control unit | 12A |
| N51/3 | AIRMATIC control unit | 20A |
| N51/3 | AIRMATIC control unit | 29A |
| N51/3 | AIRMATIC control unit | 36A |
| N51/3 | AIRMATIC control unit | 44A |
| N51/3 | AIRMATIC control unit | 52A |
| N51/3 | AIRMATIC control unit | 61A |
| N51/3 | AIRMATIC control unit | 68A |
| N51/3 | AIRMATIC control unit | 75A |
| N51/3 | AIRMATIC control unit | 89A |
| N73 | Electronic ignition switch control unit | 8L |
| W52/5 | Left center longitudinal member ground point | 5E |
| W9 | Left front ground point (at lamp unit) | 49G |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 42E |
| X62/32 | Rear axle electrical connector, left distributor | 63F |
| X62/33 | Rear axle electrical connector, right distributor | 67F |
| X62/6 | Front axle electrical connector, right distributor | 59F |
| X62/7 | Front axle electrical connector, left distributor | 56F |
| Y36/6 | AIRMATIC valve unit | 34L |

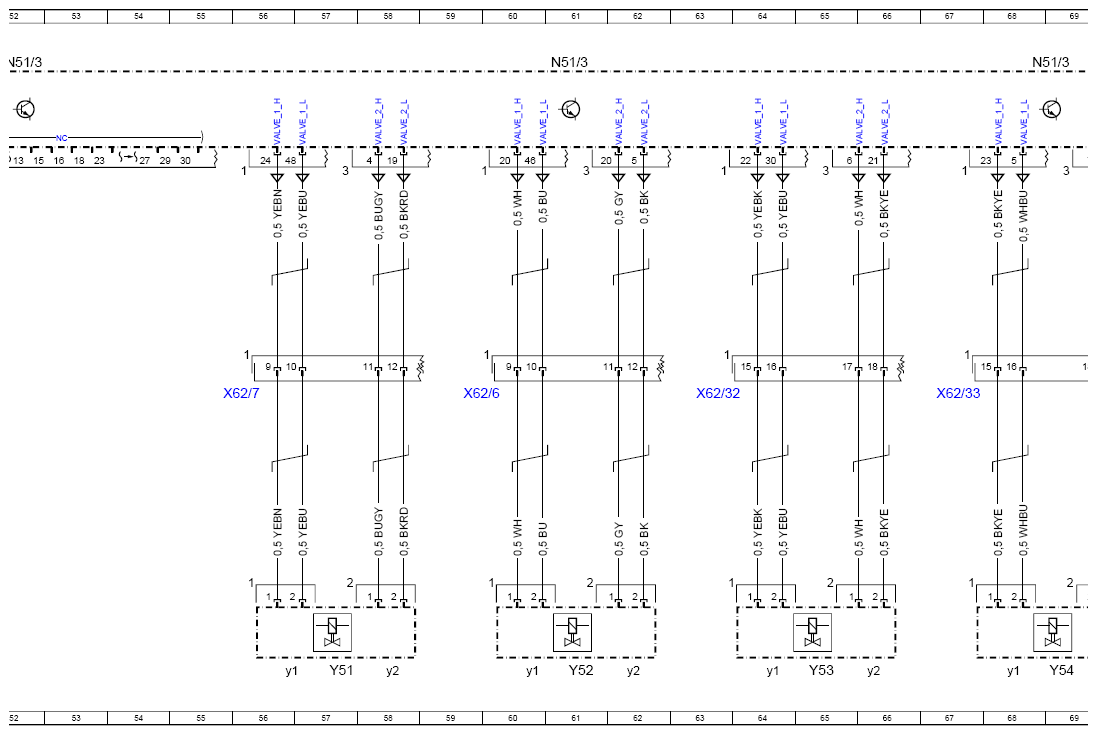

| Y51 | Left front axle damping valve unit | 57L |
| Y51y1 | Solenoid valve 1, front left | 56L |
| Y51y2 | Solenoid valve 2, front left | 58L |
| Y52 | Right front axle damping valve unit | 61L |
| Y52y1 | Solenoid valve 1, front right | 60L |
| Y52y2 | Solenoid valve 2, front right | 62L |
| Y53 | Left rear axle damping valve unit | 65L |
| Y53y1 | Solenoid valve 1, rear left | 64L |
| Y53y2 | Solenoid valve 2, rear left | 66L |
| Y54 | Right rear axle damping valve unit | 69L |
| Y54y1 | Solenoid valve 1, rear right | 68L |
| Y54y2 | Solenoid valve 2, rear right | 70L |
