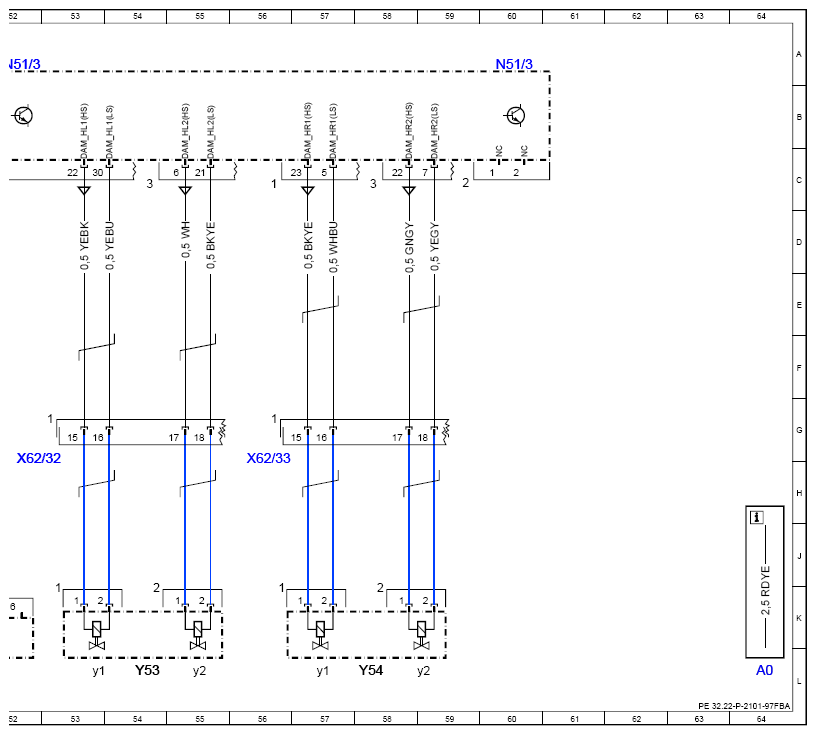

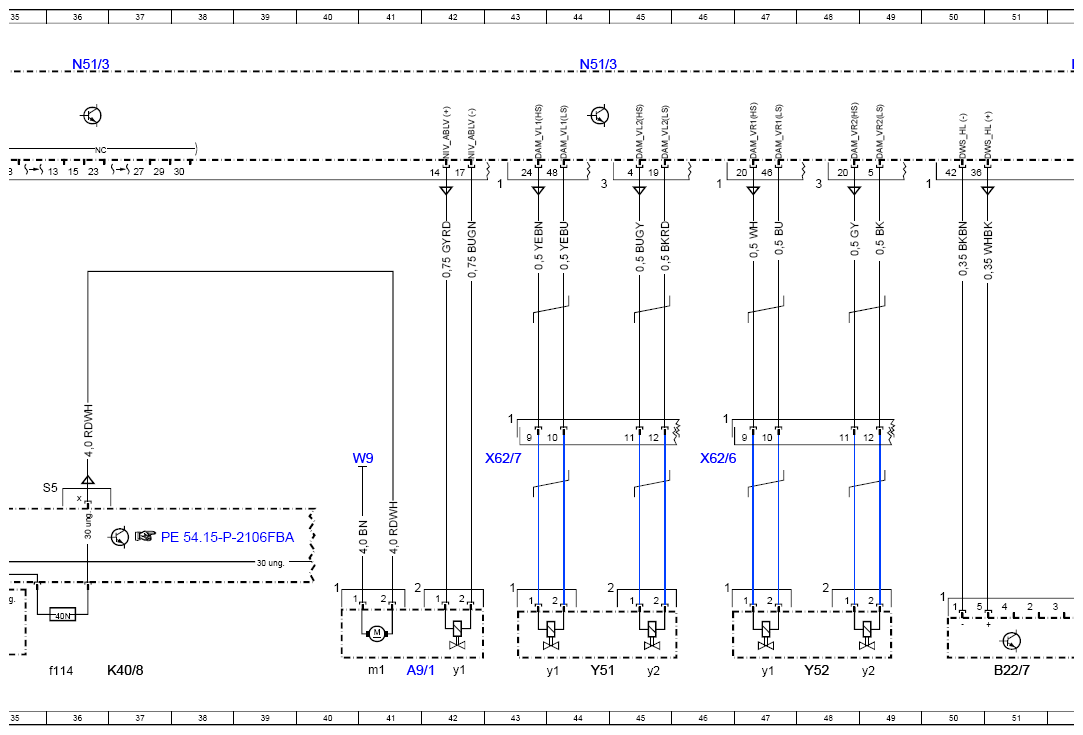

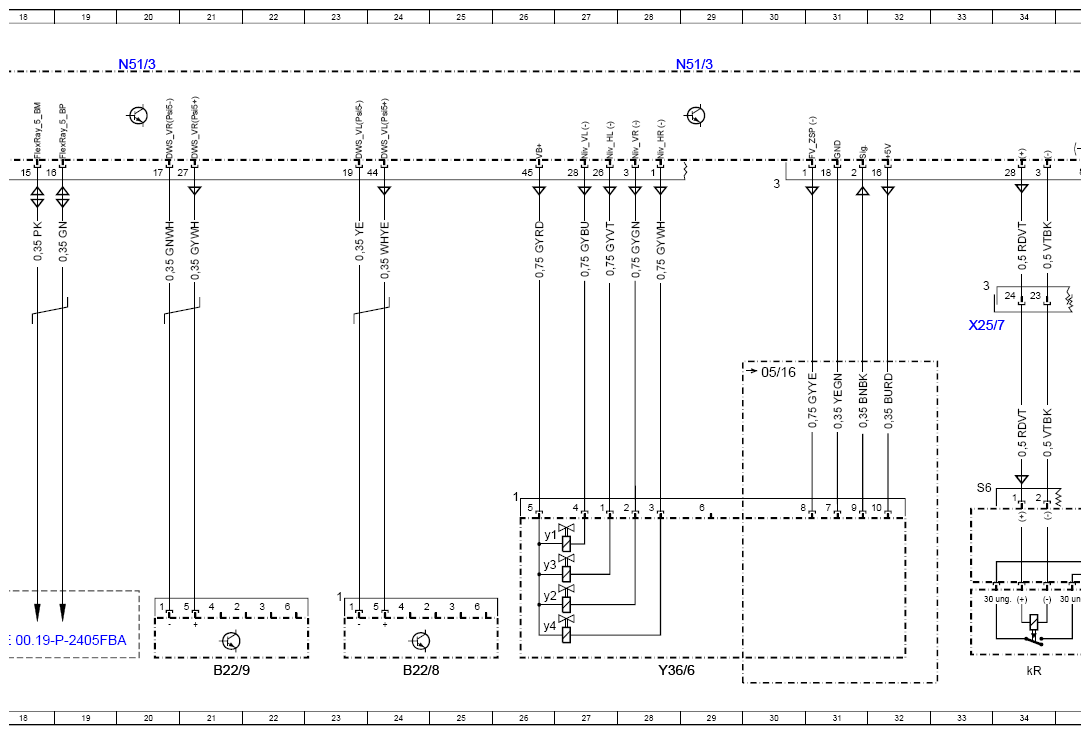

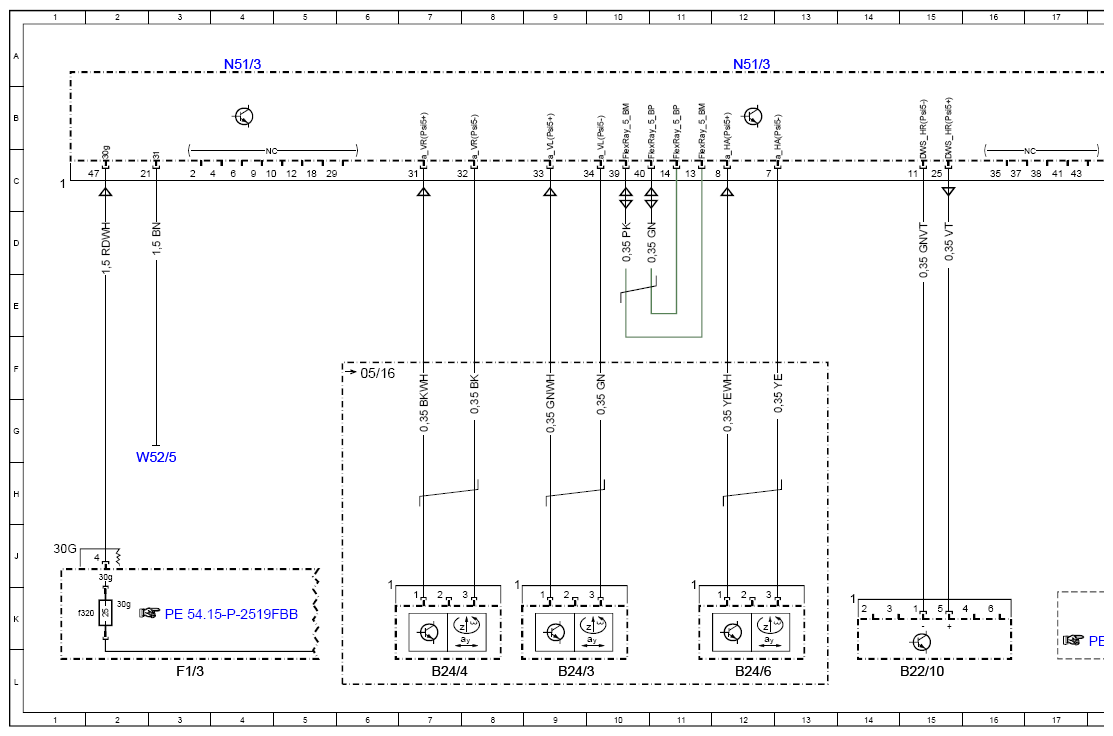

Wiring Diagram Of AIRMATIC Control Unit - PE32.22-P-2101-97FBA
Model 205 up to model year 2019 with code 483 (ADVANCED AGILITY package) with code 489 (AIRMATIC Dual Control/semi-active air suspension) Control unit N51/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| A9/1 | AIR BODY CONTROL compressor | 41L |
| A9/1m1 | Electric motor | 41L |
| A9/1y1 | AIR BODY CONTROL pressure relief valve | 42L |
| B22/10 | Right rear level sensor | 15L |
| B22/7 | Left rear level sensor | 51L |
| B22/8 | Left front level sensor | 24L |
| B22/9 | Right front level sensor | 21L |
| B24/3 | Left front body lateral acceleration sensor | 9L |
| B24/4 | Right front body lateral acceleration sensor | 7L |
| B24/6 | Right rear body lateral acceleration sensor | 12L |
| F1/3 | Right A-pillar fuse box | 3L |
| F1/3f320 | Fuse 320 | 1K |
| K40/8 | Engine fuse and relay module | 37L |
| K40/8f114 | Fuse 114 | 36L |
| K40/8kR | AIR BODY CONTROL relay | 34L |
| N51/3 | AIR BODY CONTROL, control unit | 4A |
| N51/3 | AIR BODY CONTROL, control unit | 20A |
| N51/3 | AIR BODY CONTROL, control unit | 29A |
| N51/3 | AIR BODY CONTROL, control unit | 52A |
| N51/3 | AIR BODY CONTROL, control unit | 36A |
| N51/3 | AIR BODY CONTROL, control unit | 44A |
| N51/3 | AIR BODY CONTROL, control unit | 60A |
| N51/3 | AIR BODY CONTROL, control unit | 12A |
| W52/5 | Left center longitudinal member ground point | 2G |
| W9 | Left front ground point (at lamp unit) | 41H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 33E |
| X62/32 | Rear axle electrical connector, left distributor | 52H |
| X62/33 | Rear axle electrical connector, right distributor | 56H |
| X62/6 | Front axle electrical connector, right distributor | 46H |
| X62/7 | Front axle electrical connector, left distributor | 43H |
| Y36/6 | AIR BODY CONTROL valve unit | 28L |
| Y36/6y1 | Left front level control valve | 26J |
| Y36/6y2 | Right front level control valve | 26K |
| Y36/6y3 | Left rear level control valve | 26J |
| Y36/6y4 | Right rear level valve | 26K |
| Y51 | Left front axle damping valve unit | 44L |
| Y51y1 | Solenoid valve 1, front left | 44L |
| Y51y2 | Solenoid valve 2, front left | 45L |
| Y52 | Right front axle damping valve unit | 48L |
| Y52y1 | Solenoid valve 1, front right | 47L |
| Y52y2 | Solenoid valve 2, front right | 49L |
| Y53 | Left rear axle damping valve unit | 54L |
| Y53y1 | Solenoid valve 1, rear left | 53L |
| Y53y2 | Solenoid valve 2, rear left | 55L |
| Y54 | Right rear axle damping valve unit | 58L |
| Y54y1 | Solenoid valve 1, rear right | 57L |
| Y54y2 | Solenoid valve 2, rear right | 59L |
