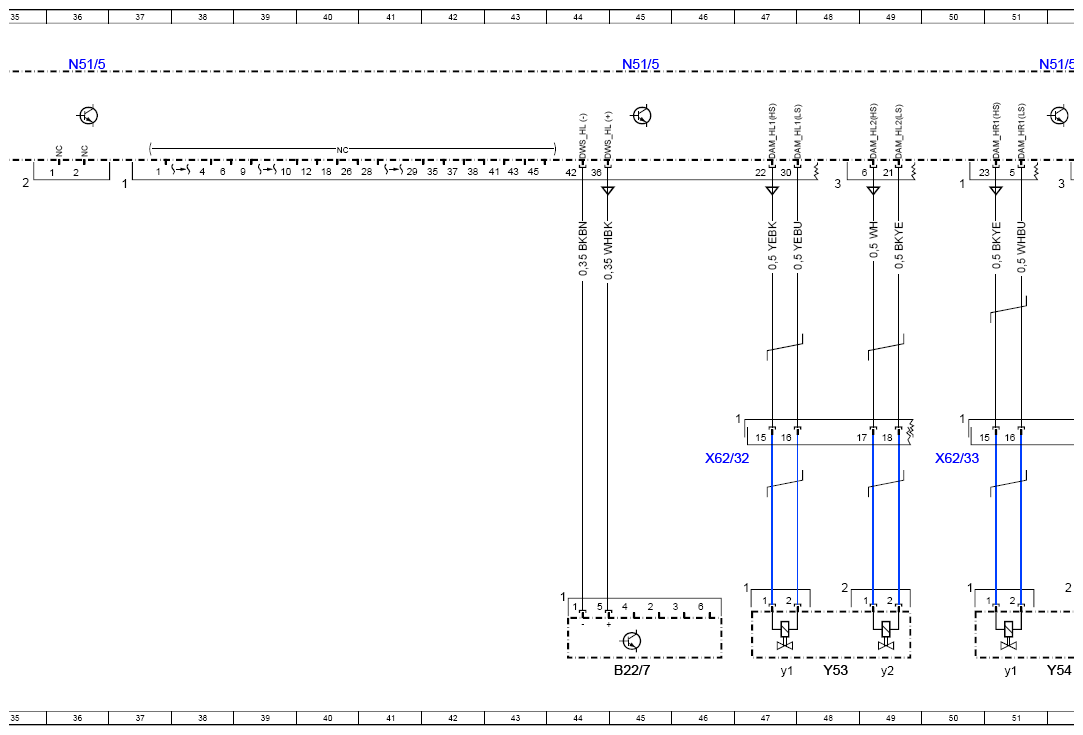

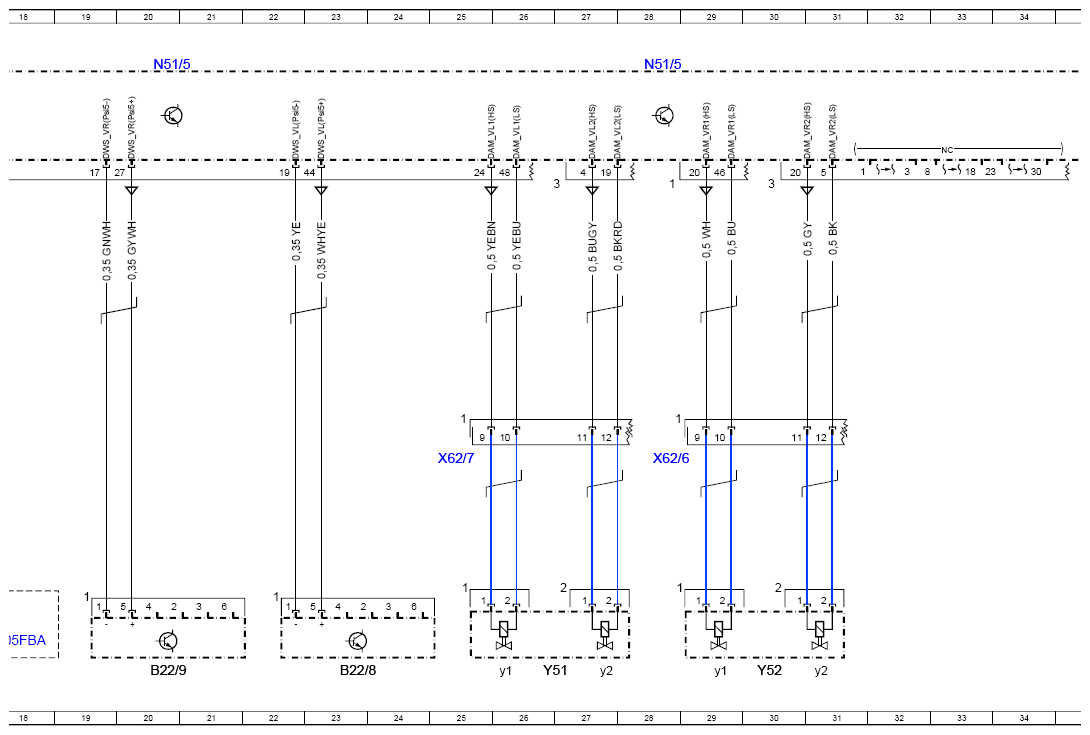

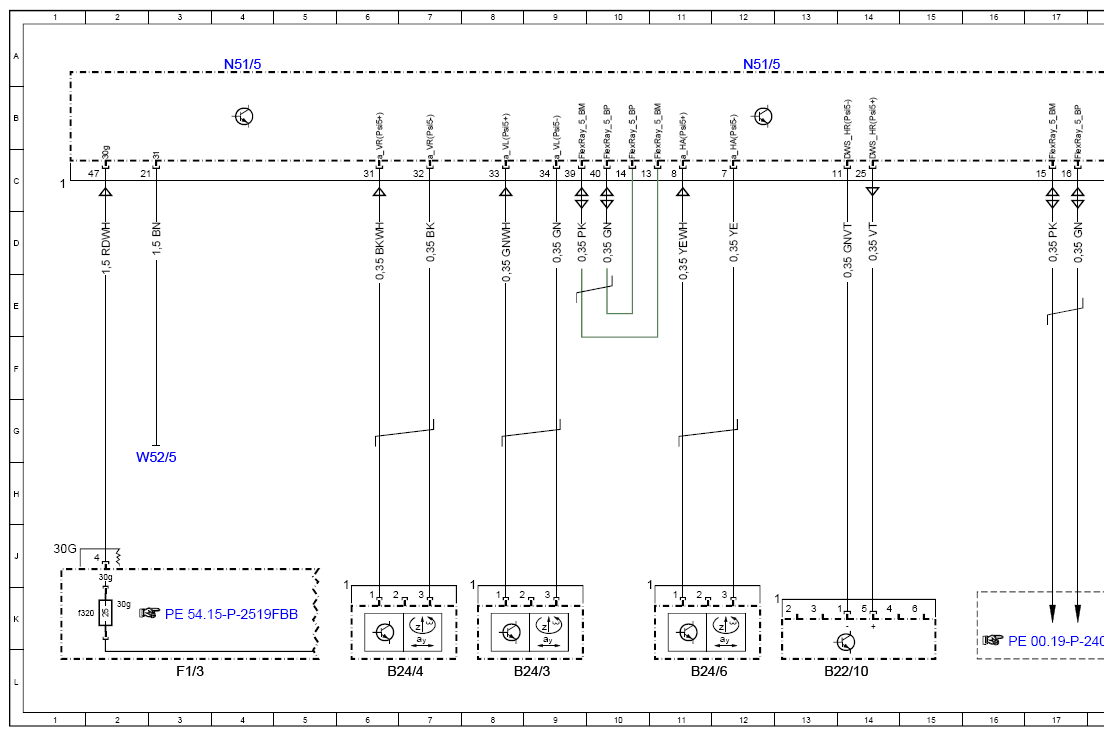

Wiring Diagram For Adaptive Damping System (ADS) Control Unit - PE32.32-P-2101-97FBA
Model 205 up to model year 2019 with code 488 (Steel/air suspension) with code 492 (AMG performance suspension) N51/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 56L |
| B22/10 | Right rear level sensor | 13L |
| B22/7 | Left rear level sensor | 45L |
| B22/8 | Left front level sensor | 23L |
| B22/9 | Right front level sensor | 20L |
| B24/3 | Left front body lateral acceleration sensor | 8L |
| B24/4 | Right front body lateral acceleration sensor | 6L |
| B24/6 | Right rear body lateral acceleration sensor | 11L |
| F1/3 | Right A-piIlar fuse box | 3L |
| F1/3f320 | Fuse 320 | 1K |
| N51/5 | Adaptive damping system control unit | 4A |
| N51/5 | Adaptive damping system control unit | 12A |
| N51/5 | Adaptive damping system control unit | 20A |
| N51/5 | Adaptive damping system control unit | 28A |
| N51/5 | Adaptive damping system control unit | 36A |
| N51/5 | Adaptive damping system control unit | 45A |
| N51/5 | Adaptive damping system control unit | 52A |
| W52/5 | Left center longitudinal member ground point | 2G |
| X62/32 | Rear axle electrical connector, left distributor | 46H |
| X62/33 | Rear axle electrical connector, right distributor | 50H |
| X62/6 | Front axle electrical connector, right distributor | 28H |
| X62/7 | Front axle electrical connector, left distributor | 25H |
| Y51 | Left front axle damping valve unit | 26L |
| Y51y1 | Solenoid valve 1, front left | 26L |
| Y51y2 | Solenoid valve 2, front left | 27L |
| Y52 | Right front axle damping valve unit | 30L |
| Y52y1 | Solenoid valve 1, front right | 29L |
| Y52y2 | Solenoid valve 2, front right | 31L |
| Y53 | Left rear axle damping valve unit | 48L |
| Y53y1 | Solenoid valve 1, rear left | 47L |
| Y53y2 | Solenoid valve 2, rear left | 49L |
| Y54 | Right rear axle damping valve unit | 52L |
| Y54y1 | Solenoid valve 1, rear right | 51L |
| Y54y2 | Solenoid valve 2, rear right | 52L |
