Wiring Diagram Of Ground Cabling - PE00.19-P-2800-97FBL
Model 205 up to model year 2019 W6, W7 Model 253 (except 253.99) up to model year 2020 W6, W7
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 129A |
| A100 | High-voltage battery module | 108L |
| A103/1 | AdBlue® tank module | 7L |
| A49/5 | Radio data transmission two-way radio | 15A |
| A6/1 | Stationary heater radio remote control receiver | 86A |
| A85/5 | Trunk lid/liftgate lock | 44L |
| A85/5 | Trunk lid/liftgate lock | 48A |
| A90/4 | Tuner unit | 23L |
| B100/4 | Left trunk retractable partition obstruction Hall sensor | 113A |
| B4/31 | Fuel quality sensor | 56L |
| B84/3 | Backup camera | 122L |
| B84/3 | Backup camera | 126L |
| B84/3x1 | Reversing camera electrical connector 1 | 120J |
| B84/3x1 | Reversing camera electrical connector 1 | 126J |
| Code 218 | Backup camera | 124F |
| Code 218 | Backup camera | 120G |
| Code 228 | Stationary heater | 110B |
| Code 287 | Through-loading feature | 68A |
| Code 287 | Through-loading feature | 74A |
| Code 362 | HERMES LTE | 115F |
| Code 536 | SIRIUS satellite radio | 21G |
| Code 537 | Digital radio (DAB) | 21G |
| Code 865 | TV tuner | 21G |
| Code 933 | Flexible Fuel Vehicle | 54F |
| Code F205 | MODEL SERIES 205 | 18G |
| Code F205 | MODEL SERIES 205 | 34G |
| Code F205 | MODEL SERIES 205 | 66H |
| Code F205 | MODEL SERIES 205 | 17A |
| Code F205 | MODEL SERIES 205 | 45A |
| Code F205 | MODEL SERIES 205 | 119F |
| Code F205 | MODEL SERIES 205 | 71H |
| Code F205 | MODEL SERIES 205 | 74A |
| Code F205 | MODEL SERIES 205 | 110A |
| Code F253 | MODEL SERIES 253 | 18G |
| Code F253 | MODEL SERIES 253 | 46G |
| Code F253 | MODEL SERIES 253 | 74B |
| Code FA | CABRIOLET | 43G |
| Code FA | CABRIOLET | 17A |
| Code FA | CABRIOLET | 45A |
| Code FA | CABRIOLET | 71J |
| Code FA | CABRIOLET | 119F |
| Code FA | CABRIOLET | 110B |
| Code FC | COUPE | 18G |
| Code FC | COUPE | 66J |
| Code FC | COUPE | 71J |
| Code FS | STATION WAGON | 74B |
| Code FW | SEDAN | 66J |
| Code FW | SEDAN | 71H |
| Code M274 | SPARK-IGNITION ENGINE M274 | 106F |
| Code M651 | 111F | |
| Code ME04 | Hybrid drive 20 KW VARIANT | 111G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 106G |
| Code U67 | 230 V socket in interior compartment | 14G |
| Code U80 | 115V (AC) power socket | 10G |
| E18/4 | Right luggage compartment lamp | 40L |
| E18/4 | Right luggage compartment lamp | 50L |
| E18/5 | Left luggage compartment lamp | 69L |
| K40/5 | Rear fuse and relay module | 10A |
| M13/5 | Coolant circulation pump | 95A |
| M14/10 | Tank cap central locking actuator | 46L |
| M14/10 | Tank cap central locking actuator | 39L |
| M53/15 | Left rear backrest release actuator | 81A |
| N10/8 | Rear SAM control unit | 36L |
| N112/1 | Telematics services communication module | 91L |
| N112/9 | HERMES control unit | 117L |

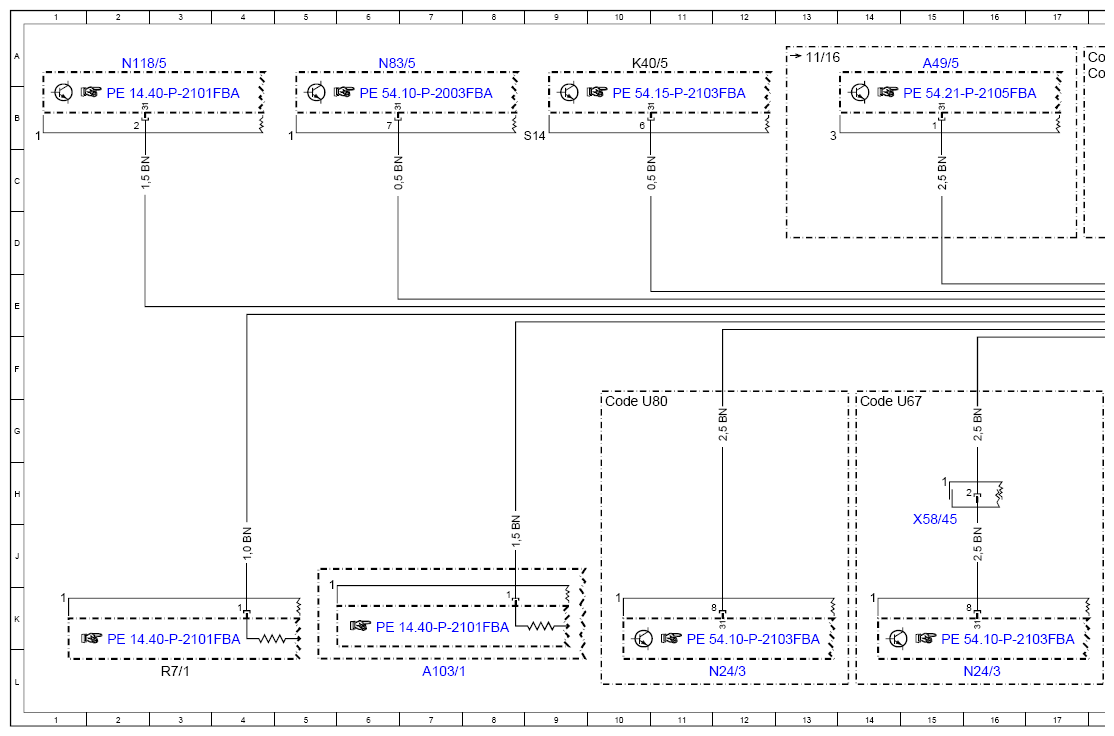

| N118/5 | AdBlue® control unit | 2A |

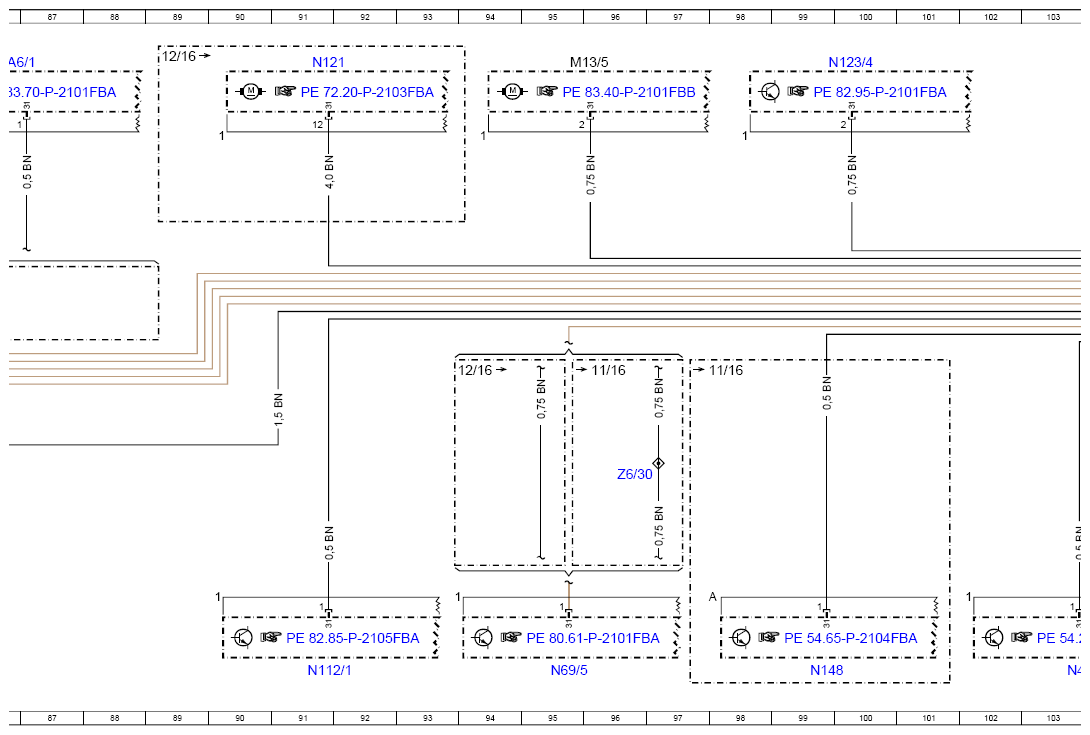

| N121 | Trunk lid control, control unit | 91A |
| N123/4 | Emergency call system control unit | 100A |
| N148 | 360° camera control unit | 32L |
| N148 | 360° camera control unit | 99L |

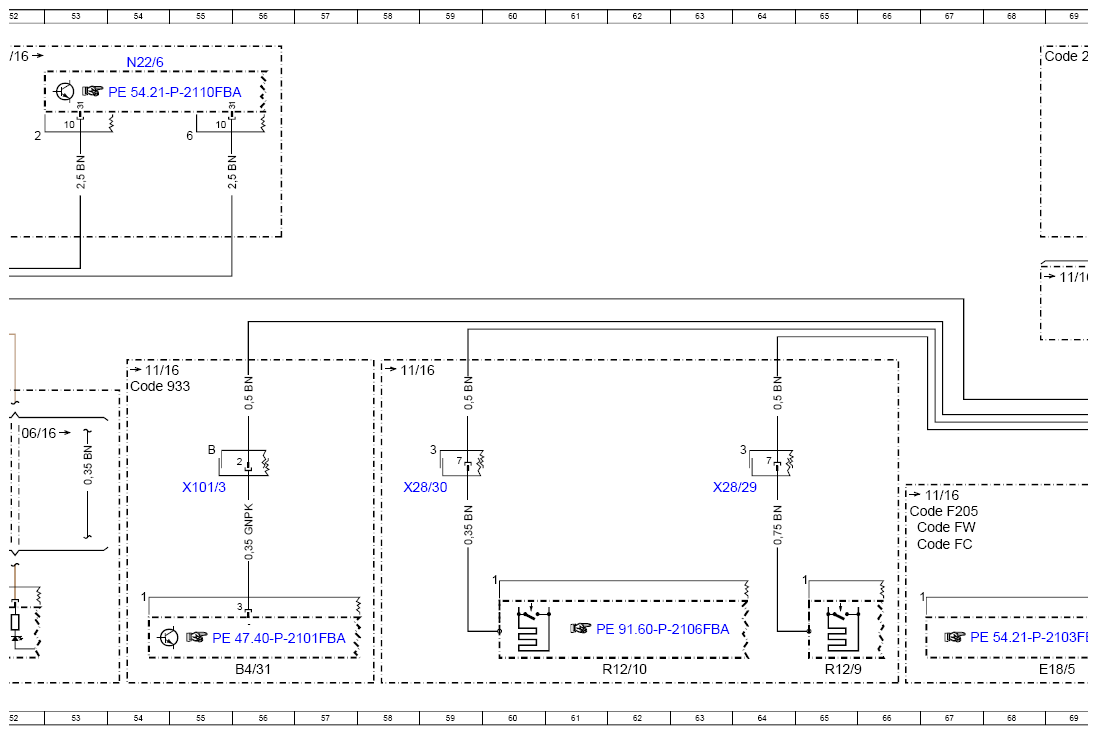

| N22/6 | Rear control unit | 54A |
| N22/6 | Rear control unit | 118A |
| N24/3 | DC/AC converter control unit | 12L |
| N24/3 | DC/AC converter control unit | 16L |
| N40/3 | Sound system amplifier control unit | 32A |

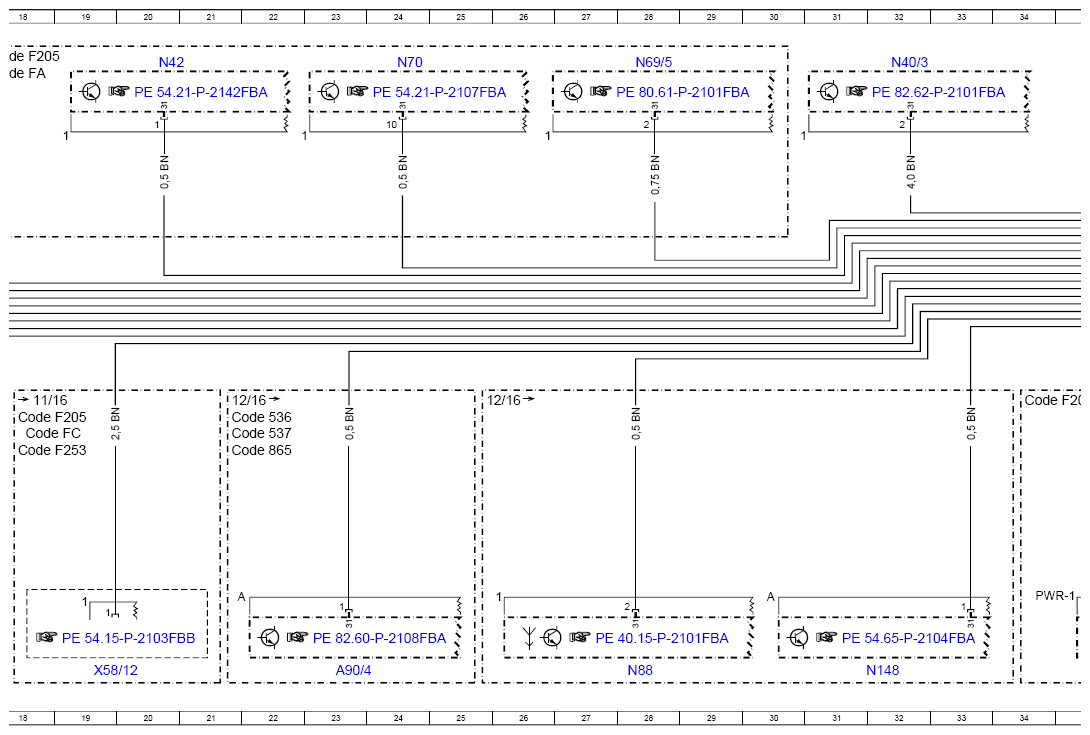

| N42 | Camera cover control unit | 20A |
| N42 | Camera cover control unit | 103L |
| N69/5 | KEYLESS-GO control unit | 28A |
| N69/5 | KEYLESS-GO control unit | 95L |
| N70 | Overhead control panel control unit | 24A |
| N82/2 | Battery management system control unit | 113L |
| N83/5 | Charger | 6A |
| N88 | Tire pressure monitor control unit | 28L |
| R12/10 | Front passenger sidebag squib | 62L |
| R12/9 | Driver sidebag squib | 65L |
| R7/1 | AdBlue® pressure line heating element | 3L |
| S54/11 | Left rear backrest release button | 80A |
| S54/5 | Left rear backrest inclination switch | 71A |
| S54/9 | Left luggage compartment rear backrest release button | 77k |
| S62/24 | Trailer hitch release switch | 73L |
| S68/14 | Center rear seat belt buckle switch | 42L |
| W33/4 | Fuel tank filler neck ground point | 43A |

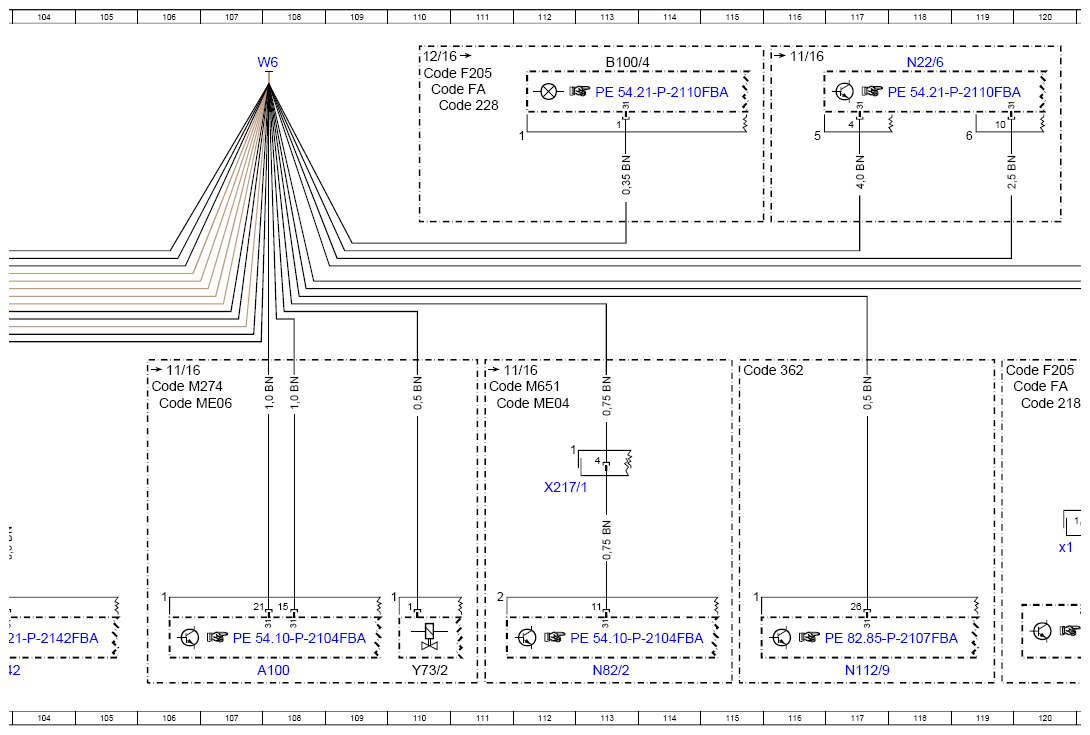

| W6 | Left wheel arch trunk ground point | 108A |

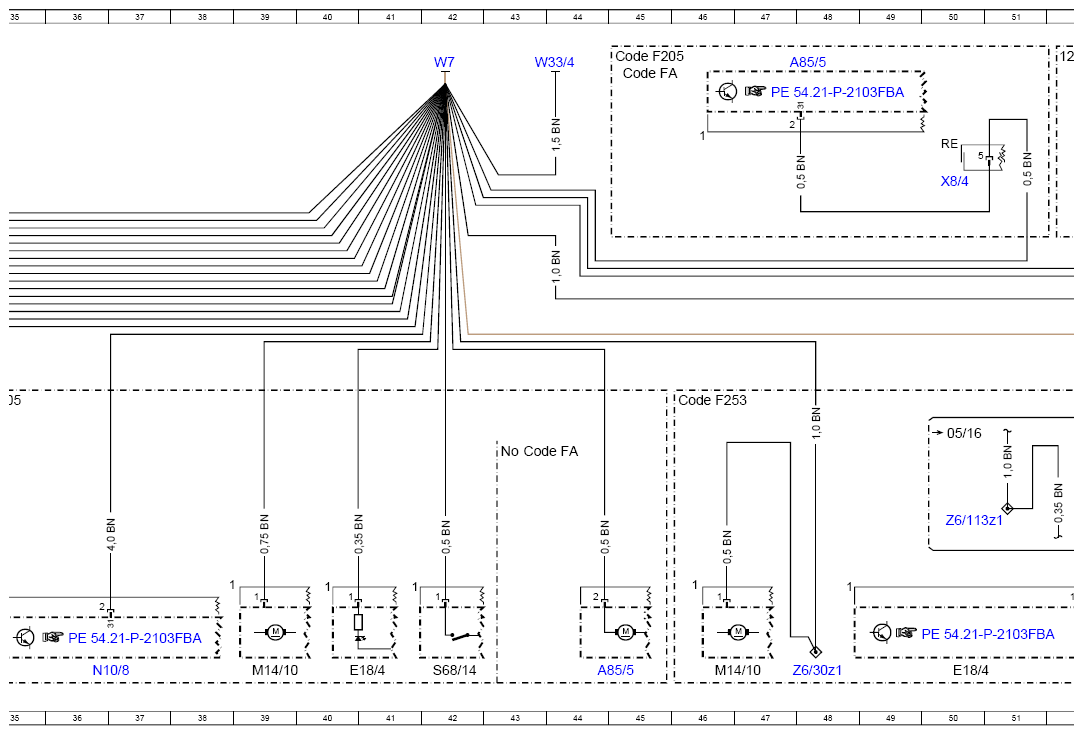

| W7 | Right wheel house trunk ground point | 42A |
| X101/3 | Left rear frame floor assembly/underfloor electrical connector | 55H |
| X217/1 | Battery management system electrical connector | 112H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 64H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 59H |
| X58/12 | Luggage compartment socket | 19L |
| X58/45 | 230V socket connecting point | 15H |
| X77/1 | Left rear backrest release actuator electrical connector | 83C |
| X8/4 | Trunk lid/liftgate electrical connector | 50C |
| X8/4 | Trunk lid/liftgate electrical connector | 123J |

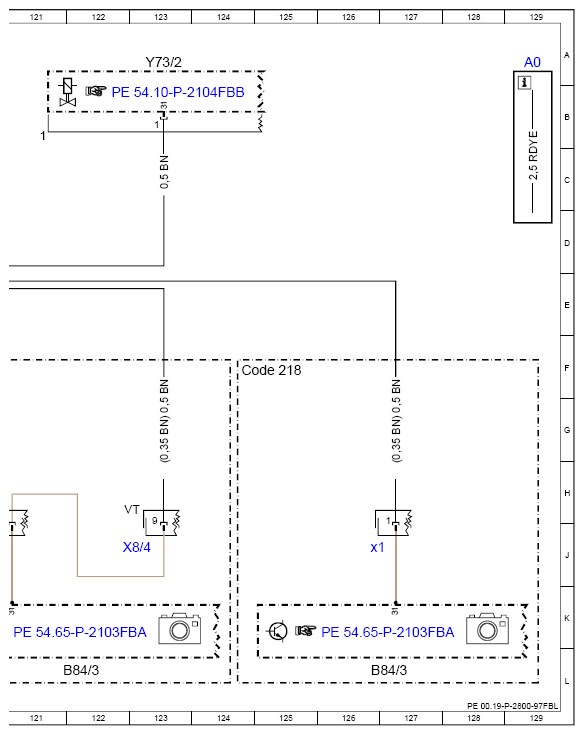

| Y73/2 | Low-temperature circuit switchover valve 2 | 110L |
| Y73/2 | Low-temperature circuit switchover valve 2 | 123A |
| Z6/113z1 | Rear seat ground point connector sleeve | 50J |

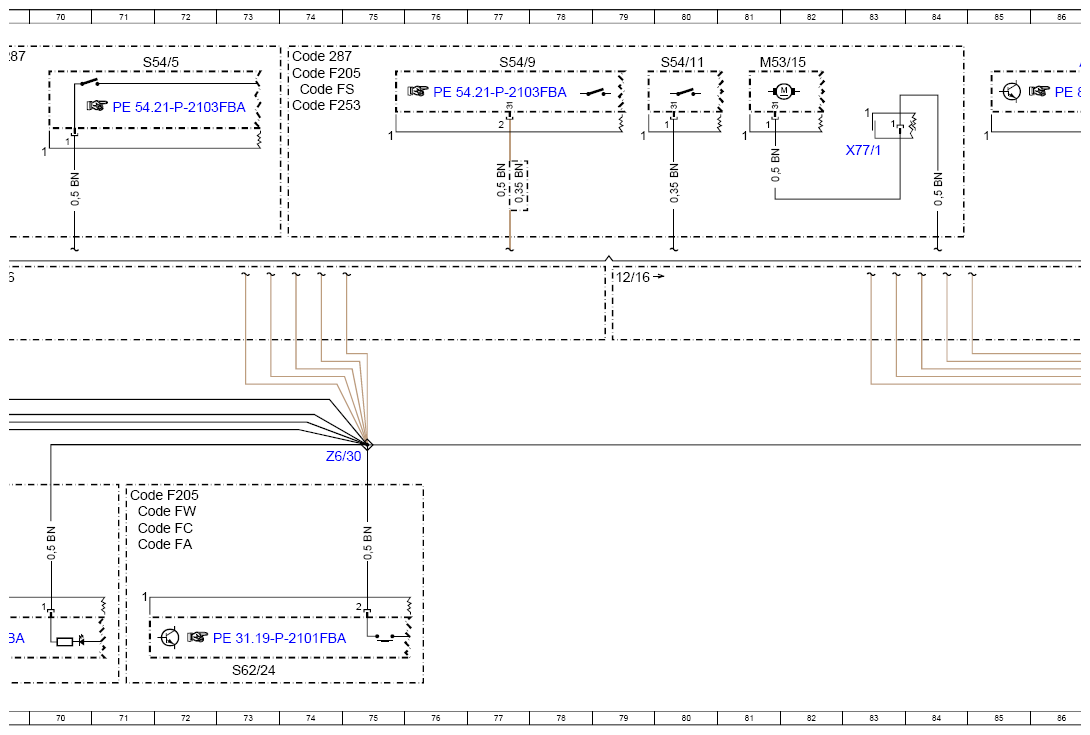

| Z6/30 | Circuit 31 connector sleeve | 75G |
| Z6/30 | Circuit 31 connector sleeve | 96H |
| Z6/30z1 | Circuit 31 connector sleeve | 48L |
