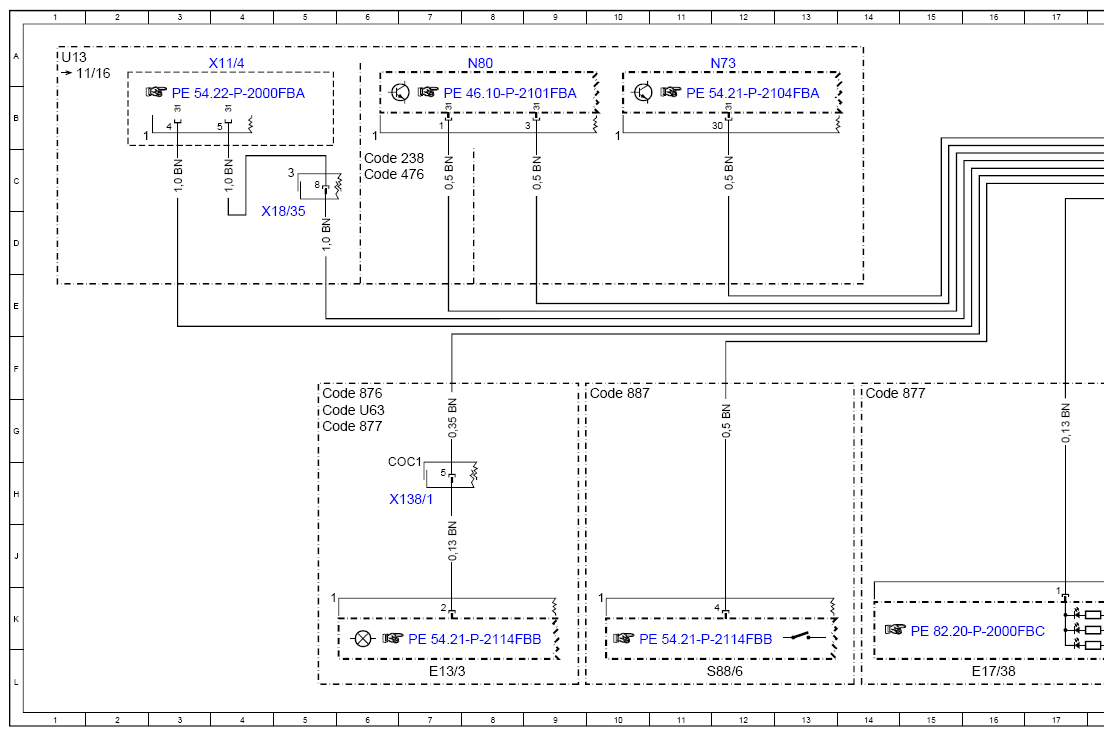

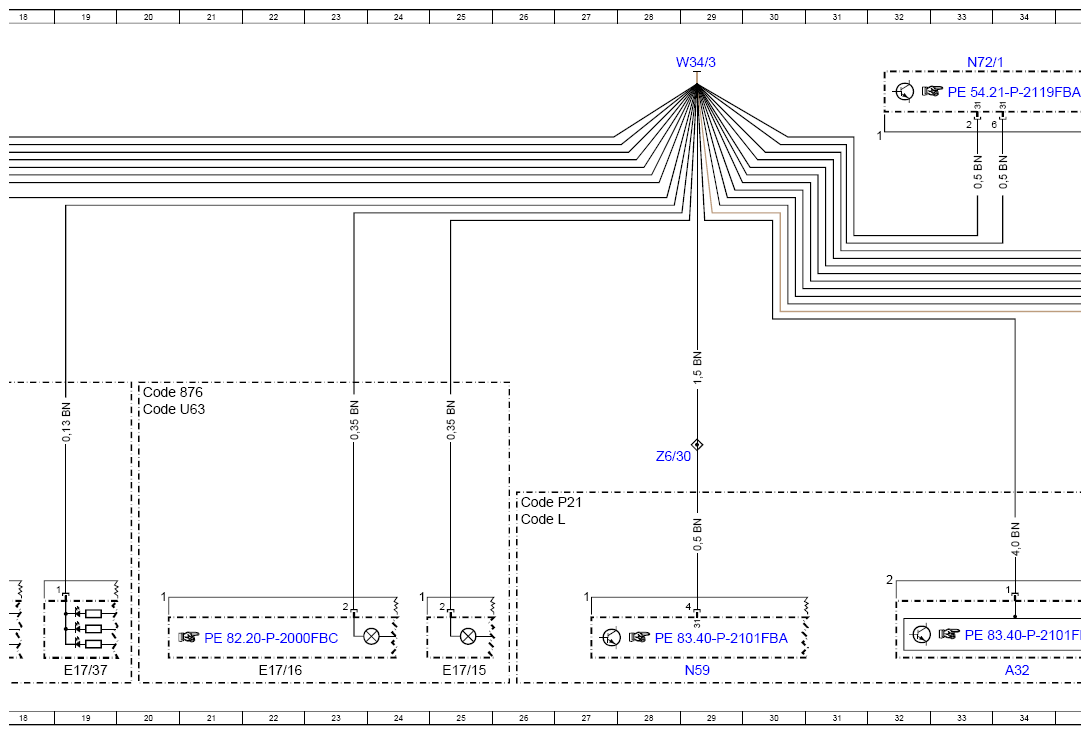

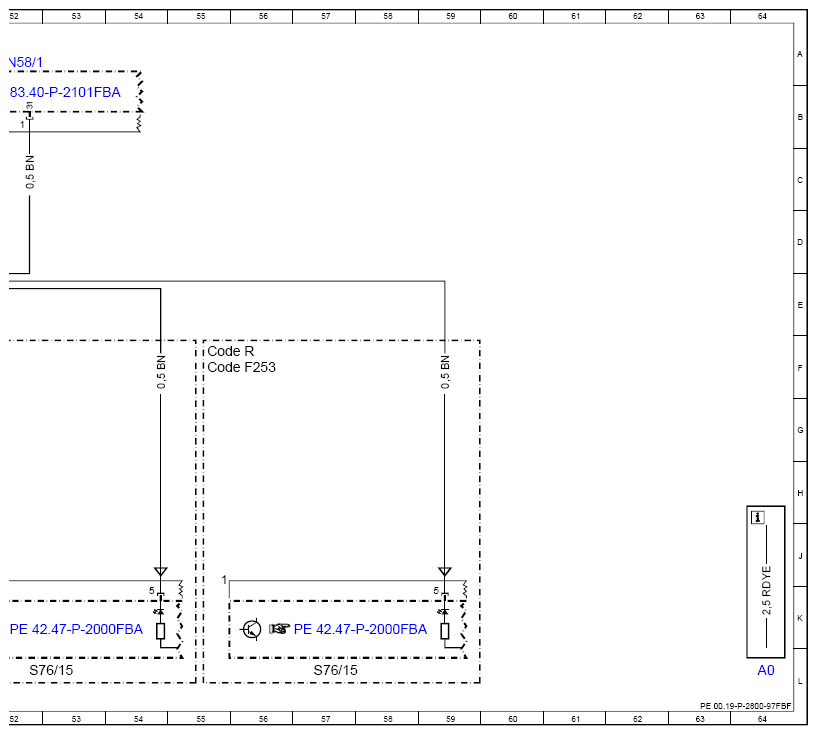

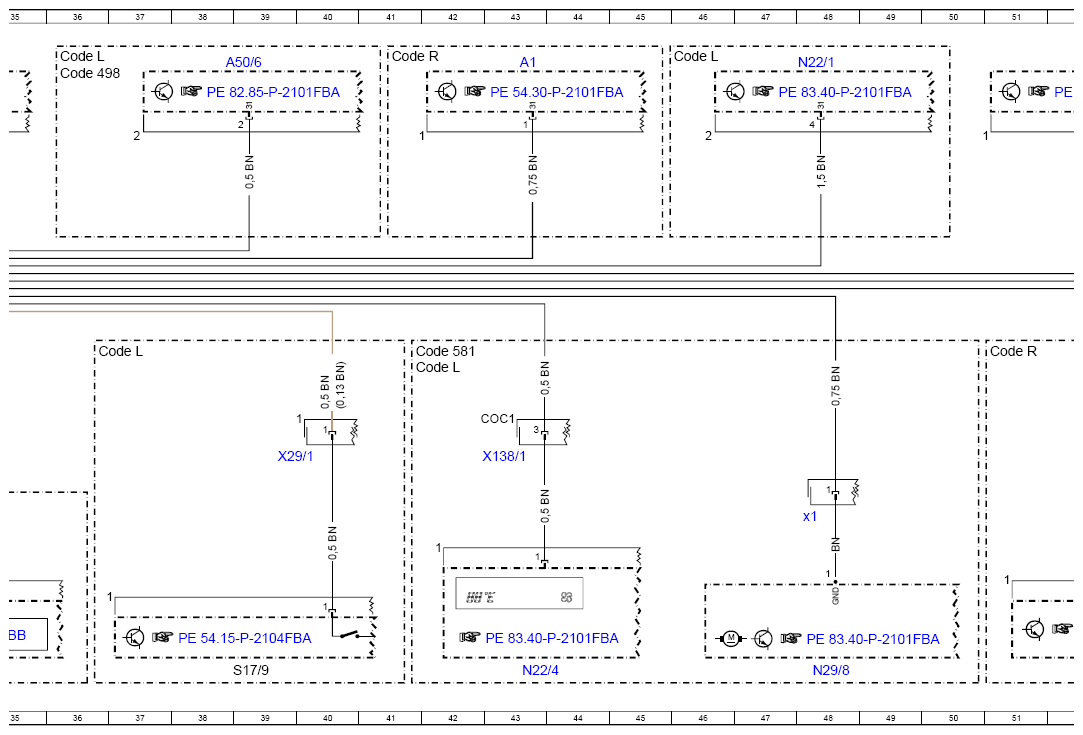

Wiring Diagram Of Ground Cabling - PE00.19-P-2800-97FBF
Model 205 up to model year 2019 W34/3 Model 253 (except 253.99) up to model year 2020 W34/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| A1 | Instrument cluster | 43A |
| A32 | AC housing | 34L |
| A50/6 | Dedicated Short-Range Communications control unit | 39A |
| Code 238 | Active Lane Keeping Assist | 6C |
| Code 476 | Lane Keeping Assist | 6C |
| Code 498 | Japan version | 36A |
| Code 581 | THERMOTRONIC automatic air conditioning | 41F |
| Code 876 | Interior lights package | 5F |
| Code 876 | Interior lights package | 20F |
| Code 877 | Ambiance illumination | 5G |
| Code 877 | Ambiance illumination | 14F |
| Code 887 | Valet parking | 10F |
| Code F253 | MODEL SERIES 253 | 55F |
| Code L | LEFT-HAND DRIVE | 41F |
| Code L | LEFT-HAND DRIVE | 26J |
| Code L | LEFT-HAND DRIVE | 36F |
| Code L | LEFT-HAND DRIVE | 36A |
| Code L | LEFT-HAND DRIVE | 46A |
| Code P21 | AIR-BALANCE package | 26H |
| Code R | RIGHT-HAND DRIVE | 55F |
| Code R | RIGHT-HAND DRIVE | 51F |
| Code R | RIGHT-HAND DRIVE | 41A |
| Code U63 | Driving school package | 5G |
| Code U63 | Driving school package | 20G |
| E13/3 | Stowage compartment illumination | 7L |
| E17/15 | Right front footwell lamp | 25L |
| E17/16 | Left front footwell lamp | 22L |
| E17/37 | Left front footwell lamp | 19L |
| E17/38 | Right front footwell lamp | 16L |
| M2/1x1 | Rear blower motor electrical connector | 48H |
| N22/1 | Climate control, control unit | 48A |
| N22/4 | Rear air conditioning operating unit | 43L |
| N29/8 | Booster blower electronic blower regulator | 48L |
| N58/1 | Climate control operating unit | 52A |
| N59 | Perfume atomizer generator | 29L |
| N72/1 | Upper control panel control unit | 33A |
| N73 | Electronic ignition switch control unit | 12A |
| N80 | Steering column module control unit | 8A |
| S17/9 | Glove box lamp switch | 39L |
| S76/15 | Electric parking brake switch | 52L |
| S76/15 | Electric parking brake switch | 57L |
| S88/6 | Separate trunk lid lock switch | 12L |
| U13 | Valid for right-hand drive vehicles | 1A |
| W34/3 | Right footwell ground point | 29A |
| X11/4 | Diagnostic connector | 4A |
| X138/1 | Front center console electrical connector | 7H |
| X138/1 | Front center console electrical connector | 43H |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 5D |
| X29/1 | Glove compartment electrical connector | 39H |
| Z6/30 | Circuit 31 connector sleeve | 28G |
