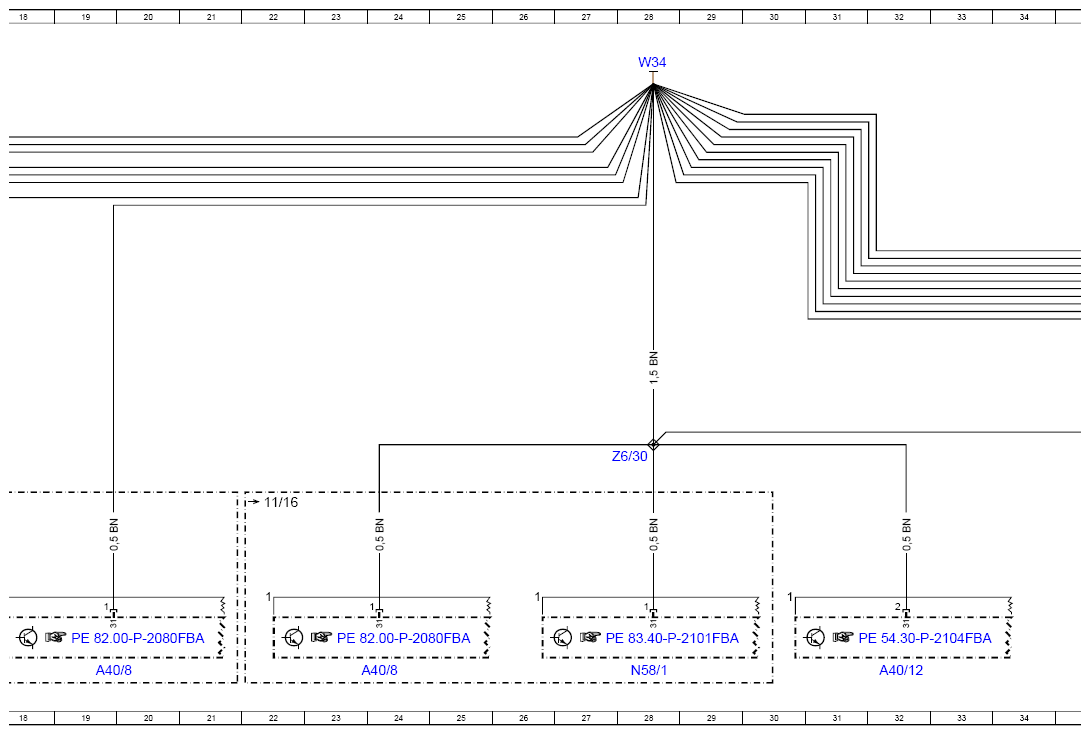

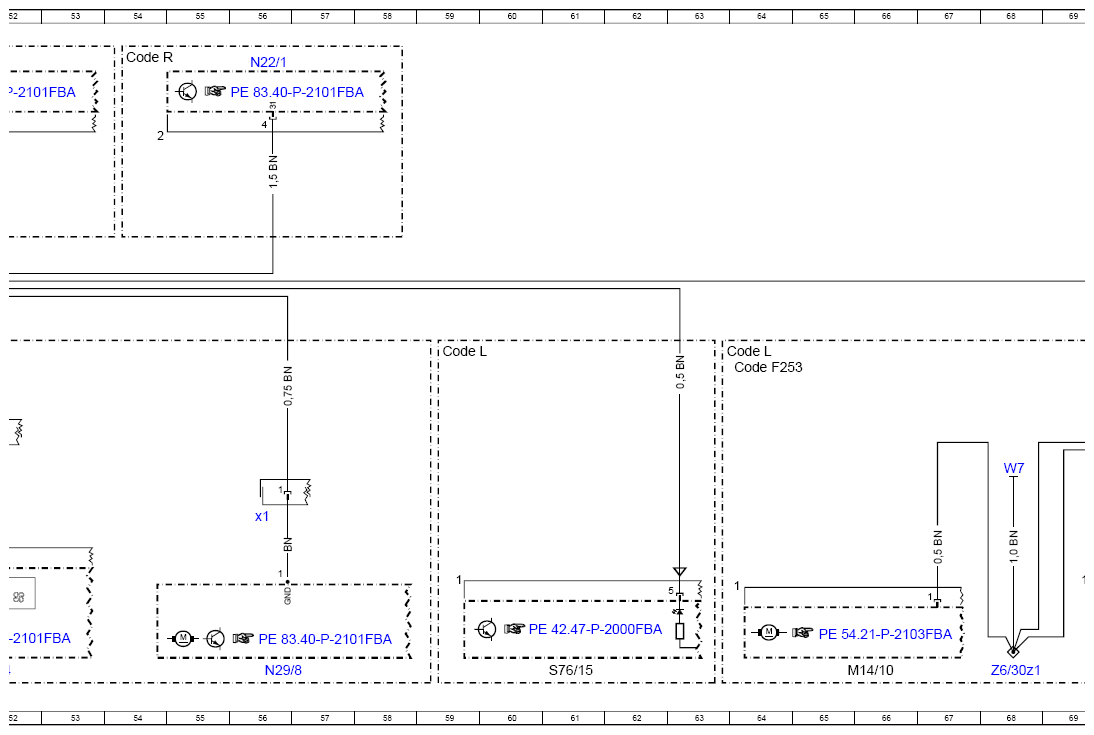

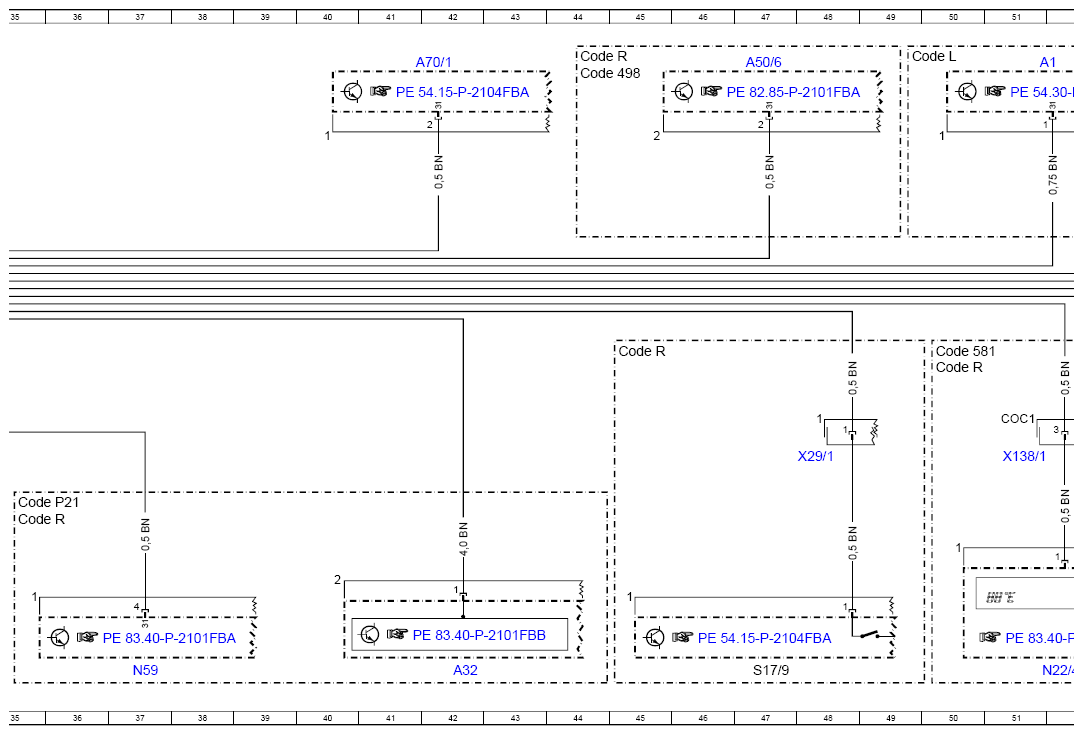

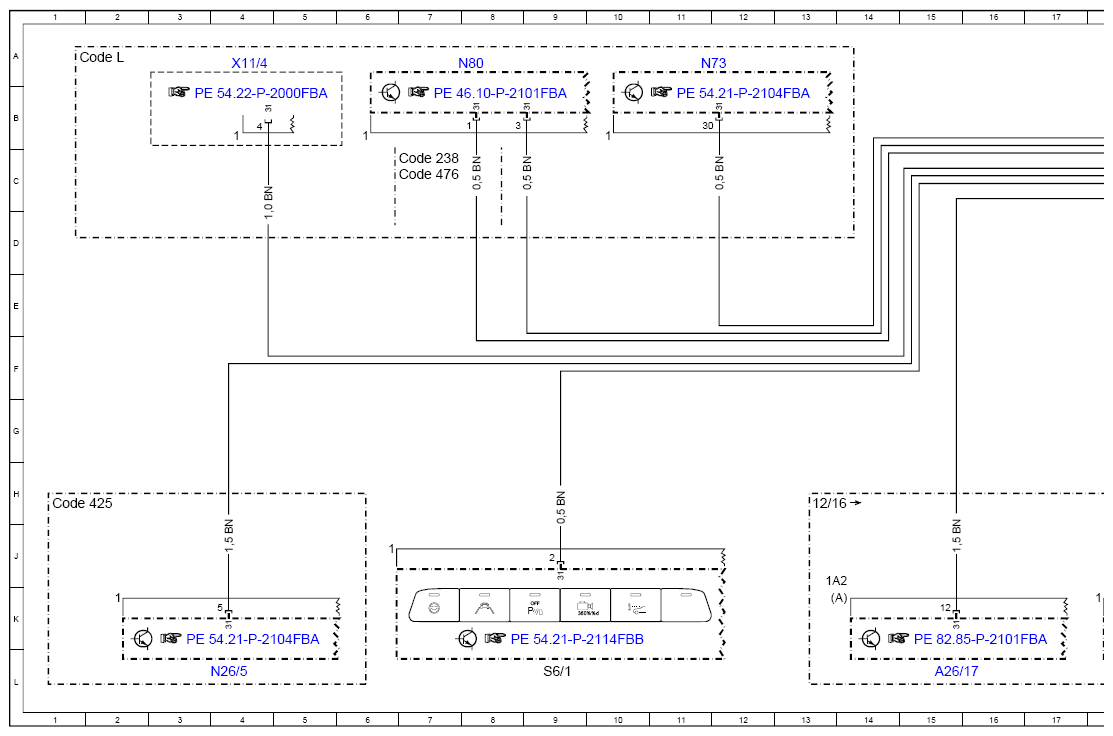

Wiring Diagram Of Ground Cabling - PE00.19-P-2800-97FBE
Model 205 up to model year 2019 W34 Model 253 (except 253.99) up to model year 2020 W34
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 80L |
| A1 | Instrument cluster | 51A |
| A26/17 | Head unit | 15L |
| A32 | AC housing | 42L |
| A40/12 | Head-up display | 32L |
| A40/8 | Audio/COMAND display | 19L |
| A40/8 | Audio/COMAND display | 24L |
| A50/6 | Dedicated Short-Range Communications control unit | 47A |
| A70/1 | Analog clock | 42A |
| Code 238 | Active Lane Keeping Assist | 7C |
| Code 425 | 6-speed manual transmission | 1H |
| Code 476 | Lane Keeping Assist | 7C |
| Code 498 | Japan version | 44A |
| Code 581 | THERMOTRONIC automatic air conditioning | 50F |
| Code F253 | MODEL SERIES 253 | 64F |
| Code L | LEFT-HAND DRIVE | 1A |
| Code L | LEFT-HAND DRIVE | 59F |
| Code L | LEFT-HAND DRIVE | 63F |
| Code L | LEFT-HAND DRIVE | 49A |
| Code P21 | AIR-BALANCE package | 35H |
| Code R | RIGHT-HAND DRIVE | 35J |
| Code R | RIGHT-HAND DRIVE | 50F |
| Code R | RIGHT-HAND DRIVE | 45F |
| Code R | RIGHT-HAND DRIVE | 44A |
| Code R | RIGHT-HAND DRIVE | 54A |
| M14/10 | Tank cap central locking actuator | 66L |
| M2/1x1 | Rear blower motor electrical connector | 56H |
| N22/1 | Climate control, control unit | 56A |
| N22/4 | Rear air conditioning operating unit | 52L |
| N26/5 | Electric steering lock control unit | 4L |
| N29/8 | Booster blower electronic blower regulator | 56L |
| N58/1 | Climate control operating unit | 28L |
| N59 | Perfume atomizer generator | 37L |
| N73 | Electronic ignition switch control unit | IIA |
| N80 | Steering column module control unit | 8A |
| S17/9 | Glove box lamp switch | 47L |
| S6/1 | Driver-side instrument panel button group | 9L |
| S76/15 | Electric parking brake switch | 61L |
| S76/15 | Electric parking brake switch | 71L |
| W34 | Left footwell ground point | 28A |
| W7 | Right wheel house trunk ground point | 68H |
| X11/4 | Diagnostic connector | 4A |
| X138/1 | Front center console electrical connector | 51H |
| X29/1 | Glove compartment electrical connector | 48H |
| Z6/30 | Circuit 31 connector sleeve | 28G |
| Z6/30z1 | Circuit 31 connector sleeve | 68L |
