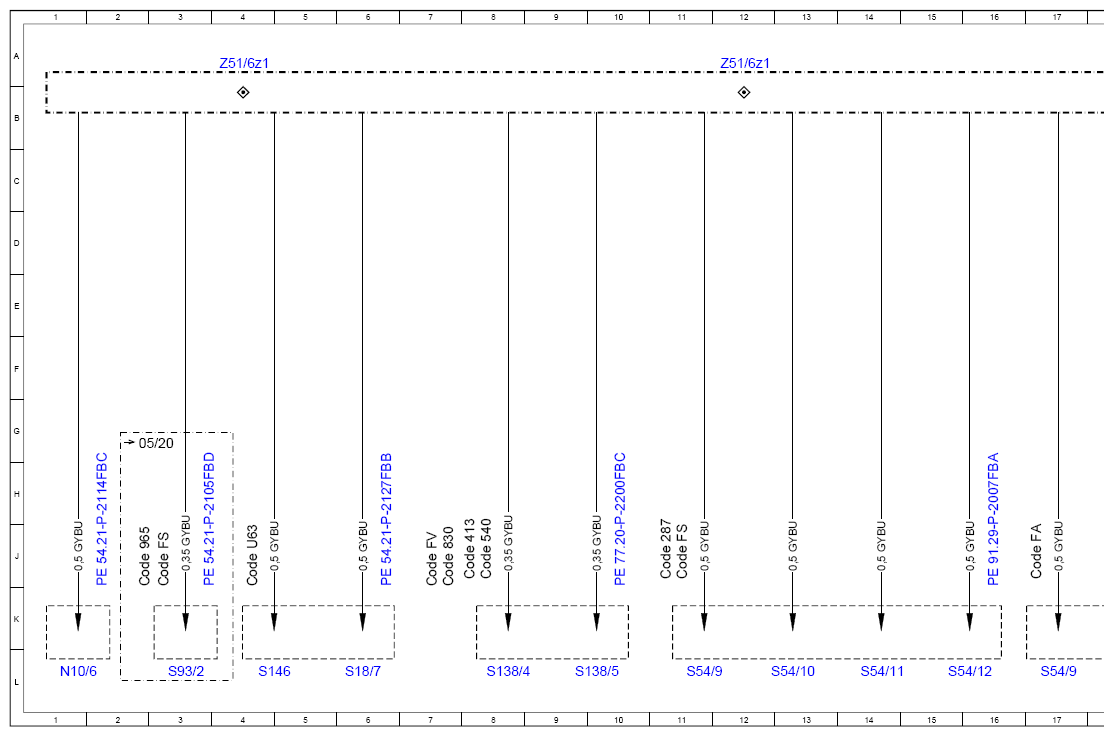

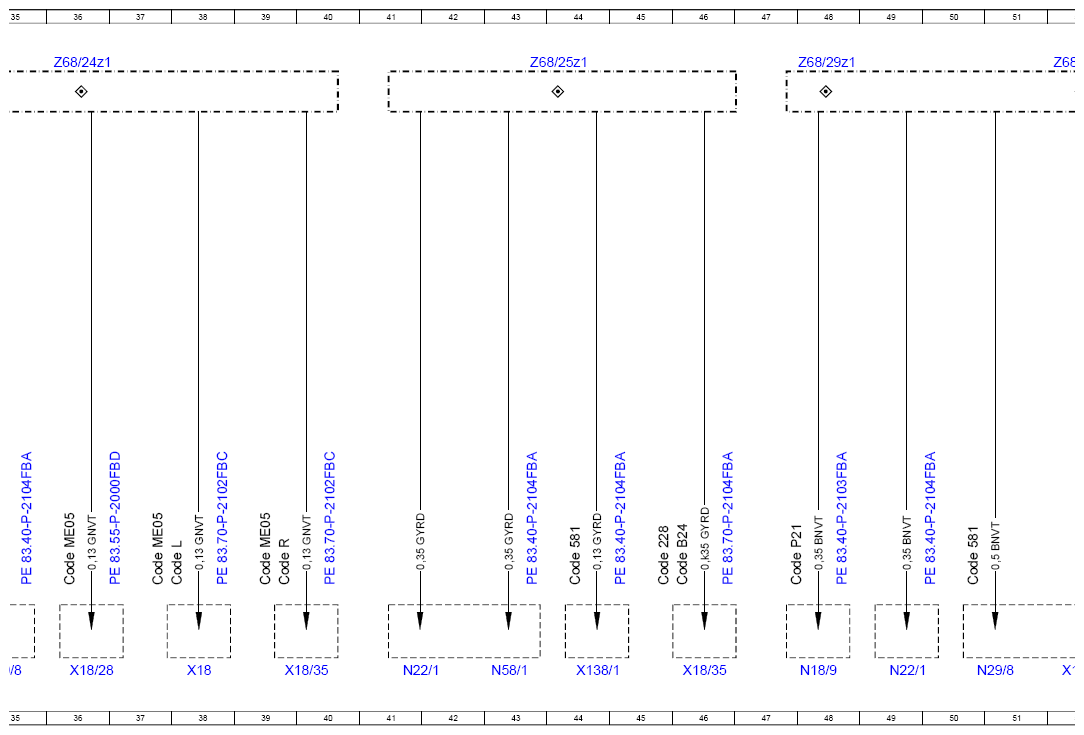

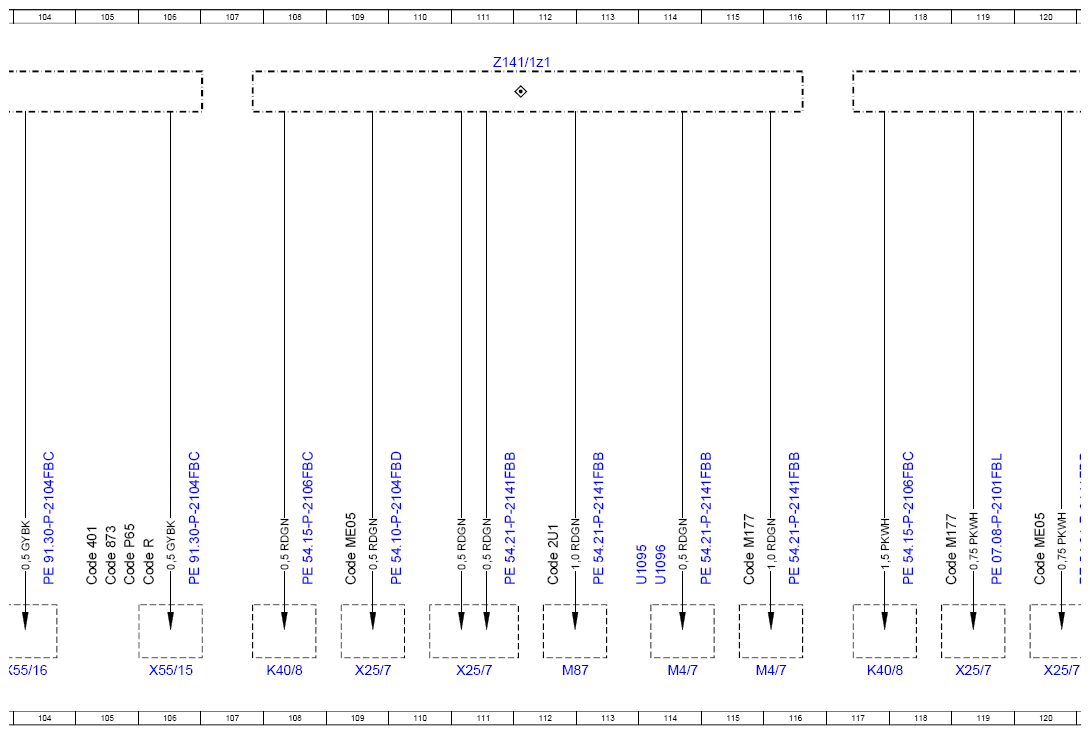

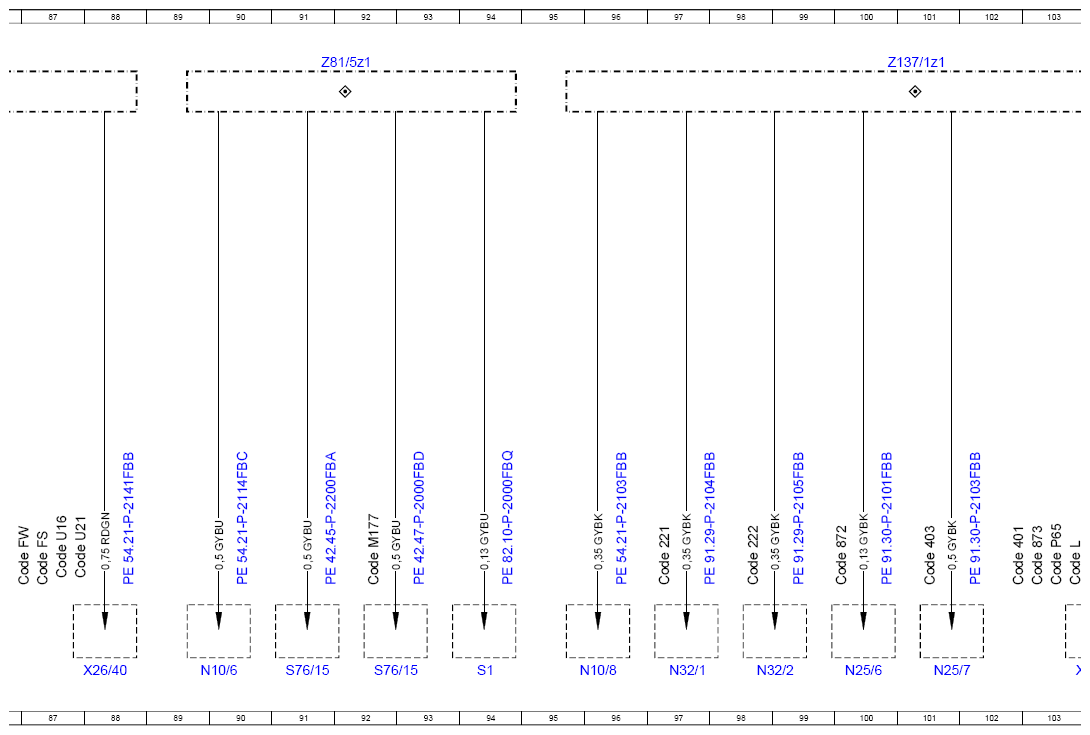

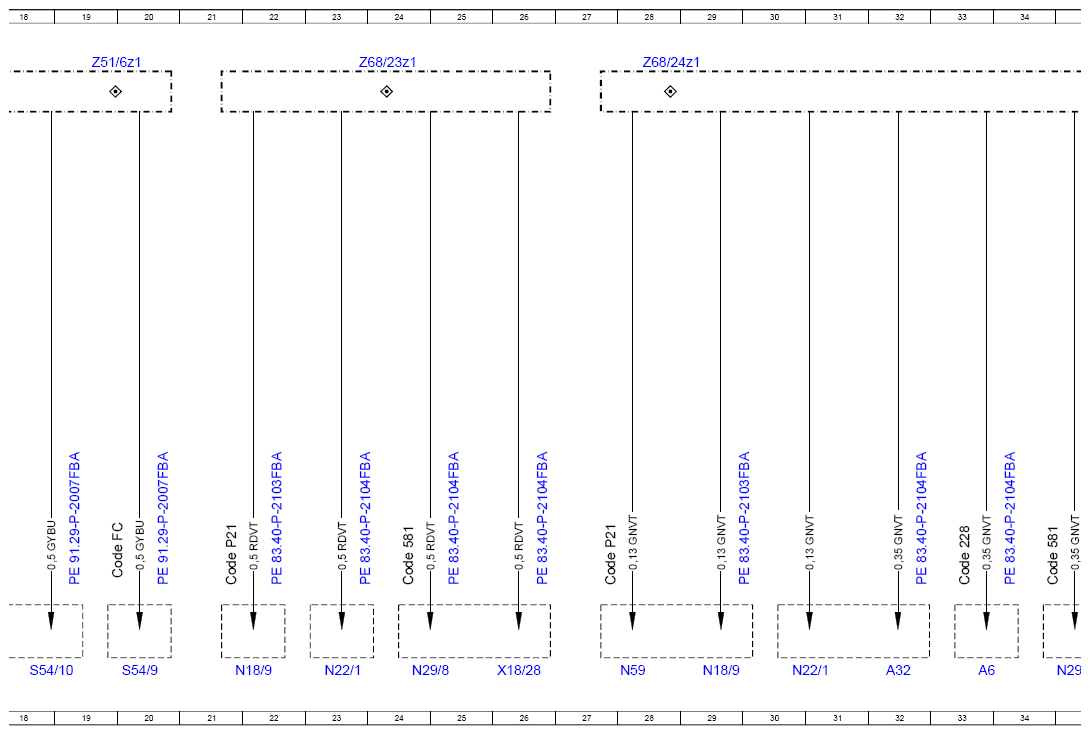

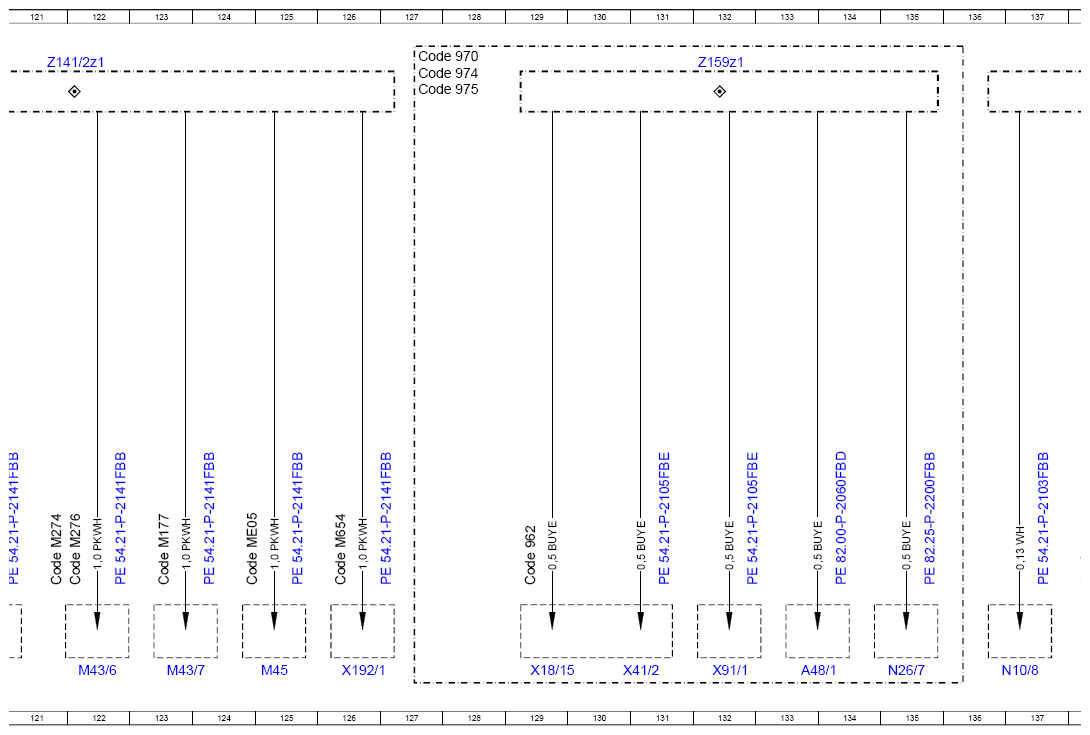

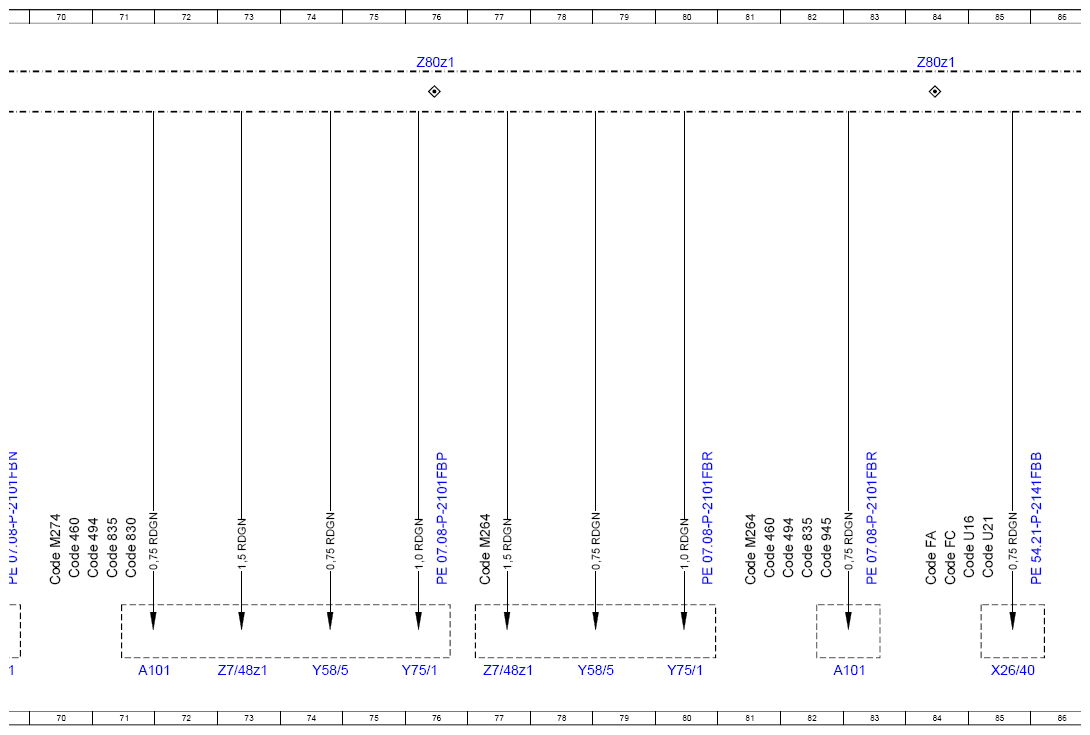

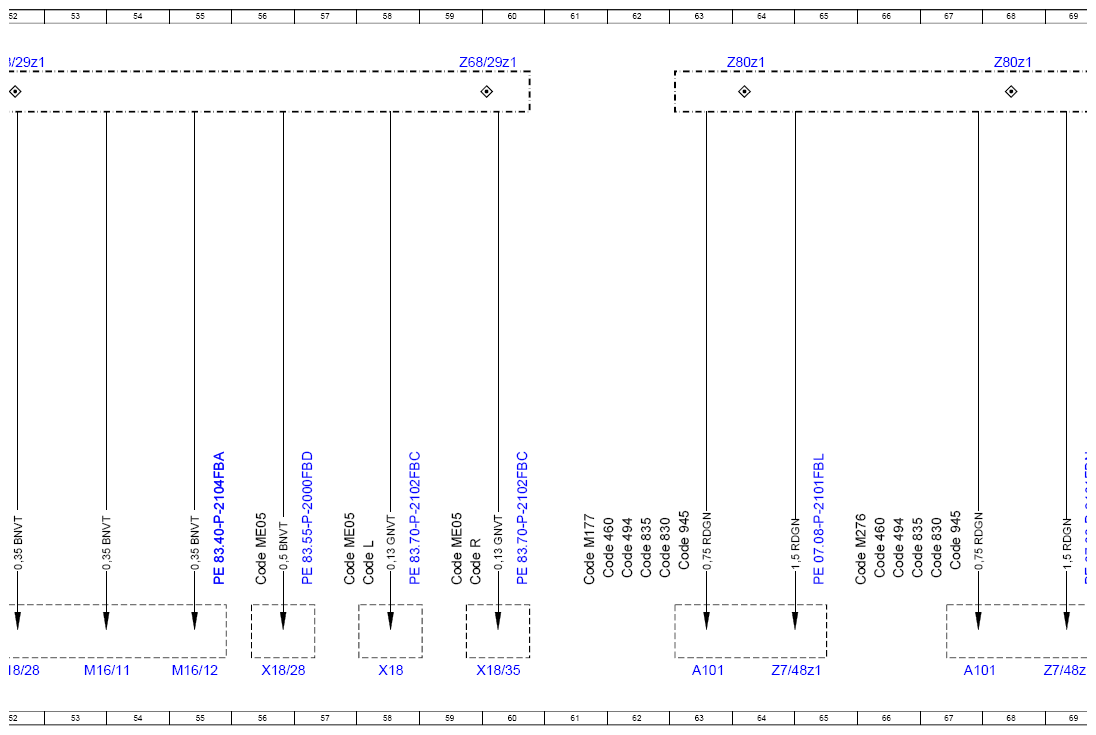

Wiring Diagram Of Ground Cabling - PE00.19-P-2800-97FBA
Model 205 up to model year 2019 W12/1 Model 253 (except 253.99) up to model year 2020 W12/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 105L |
| A26/17 | Head unit | 72L |
| A28/15 | Cellular telephone system antenna amplifier/compensator | 68L |
| A76 | Left front reversible emergency tensioning retractor | 4A |
| A76/1 | Right front reversible emergency tensioning retractor | 4L |
| Code 221 | Fully electric driver seat adjustment without memory without electric head restraint adjustment | 8B |
| Code 222 | Electrically adjustable right front seat | 17C |
| Code 235 | Active Park Assist | 19G |
| Code 241 | All-electric front passenger seat with memory (left) | 14B |
| Code 275 | Memory package | 8B |
| Code 299 | PRE-SAFE® | 1A |
| Code 301 | Smoker's package | 7G |
| Code 301 | Smoker's package | 9G |
| Code 386 | Comfort telephony | 62F |
| Code 386 | Comfort telephony | 90F |
| Code 830 | Additional parts for China vehicles | 17G |
| Code 876 | Interior lights package | 43F |
| Code 877 | Ambiance illumination | 53F |
| Code F205 | MODEL SERIES 205 | 17G |
| Code F205 | MODEL SERIES 205 | 88F |
| Code F253 | MODEL SERIES 253 | 19G |
| Code F253 | MODEL SERIES 253 | 6F |
| Code F253 | MODEL SERIES 253 | 9F |
| Code FA | CABRIOLET | 88G |
| Code FC | COUPE | 88F |
| Code L | LEFT-HAND DRIVE | 13A |
| Code P65 | Seating comfort package | 74F |
| Code R | RIGHT-HAND DRIVE | 8A |
| Code U25 | Illuminated door sills | 29G |
| Code U63 | Driving school package | 43F |
| Code U63 | Driving school package | 24G |
| Code U63 | Driving school package | 95F |
| E17/17 | Left rear footwell lamp | 45L |
| E17/17 | Left rear footwell lamp | 55L |
| E17/18 | Right rear footwell lamp | 50L |
| E17/18 | Right rear footwell lamp | 59L |
| E17/47 | Left front illuminated door sill molding | 31L |
| E17/48 | Right front Illuminated door sill molding | 36L |
| E17/51 | Left rear illuminated door sill molding | 40L |
| E17/52 | Right rear illuminated door sill molding | 42L |
| H15 | Pedal operation monitor buzzer | 27L |
| H15 | Pedal operation monitor buzzer | 98L |
| N32/1 | Driver seat control unit | 11A |
| N32/2 | Front passenger seat control unit | 17A |
| N62 | Parking system control unit | 22L |
| R12/10 | Front passenger sidebag squib | 81L |
| R12/9 | Driver sidebag squib | 83L |
| R3 | Front cigarette lighter with ashtray illumination | 12L |
| R3e1 | Ashtray illumination | 11L |
| R3r1 | Cigarette lighter heating element | 10L |
| S146 | Pedal operation monitor switch | 28L |
| S146 | Pedal operation monitor switch | 99L |
| S18/7 | Footwell illumination switch | 25L |
| S18/7 | Footwell illumination switch | 96L |
| S23/1 | Front passenger seat partially electric seat adjustment switch | 86L |
| S23/1 | Front passenger seat partially electric seat adjustment switch | 76L |
| S92/6 | Right backrest release/inclination microswitch | 89L |
| W12/1 | Right center console ground point | 41A |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 72H |
| X237/1 | Mobile phone contact plate | 64L |
| X237/1 | Mobile phone contact plate | 93L |
| X237/1x1 | Mobile phone contact plate electrical connector 1 | 64H |
| X237/1x1 | Mobile phone contact plate electrical connector 1 | 92H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 82H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 75H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 79H |
| X39/75 | Rear USB electrical connector | 18L |
| X55/16 | Front passenger seat electrical connector | 85H |
| X58/1 | Vehicle interior power outlet | 8L |
| X58/18 | Right rear center console 12V socket | 16L |
| X6/4 | Driver footwell lamp electrical connector | 47H |
| X6/4 | Driver footwell lamp electrical connector | 56H |
| X6/5 | Front passenger footwell lamp electrical connector | 51H |
| X6/5 | Front passenger footwell lamp electrical connector | 60H |
| Z6/30 | Circuit 31 connector sleeve | 41E |
| Z61/4z1 | Right front seat circuit 31 connector sleeve | 77G |
