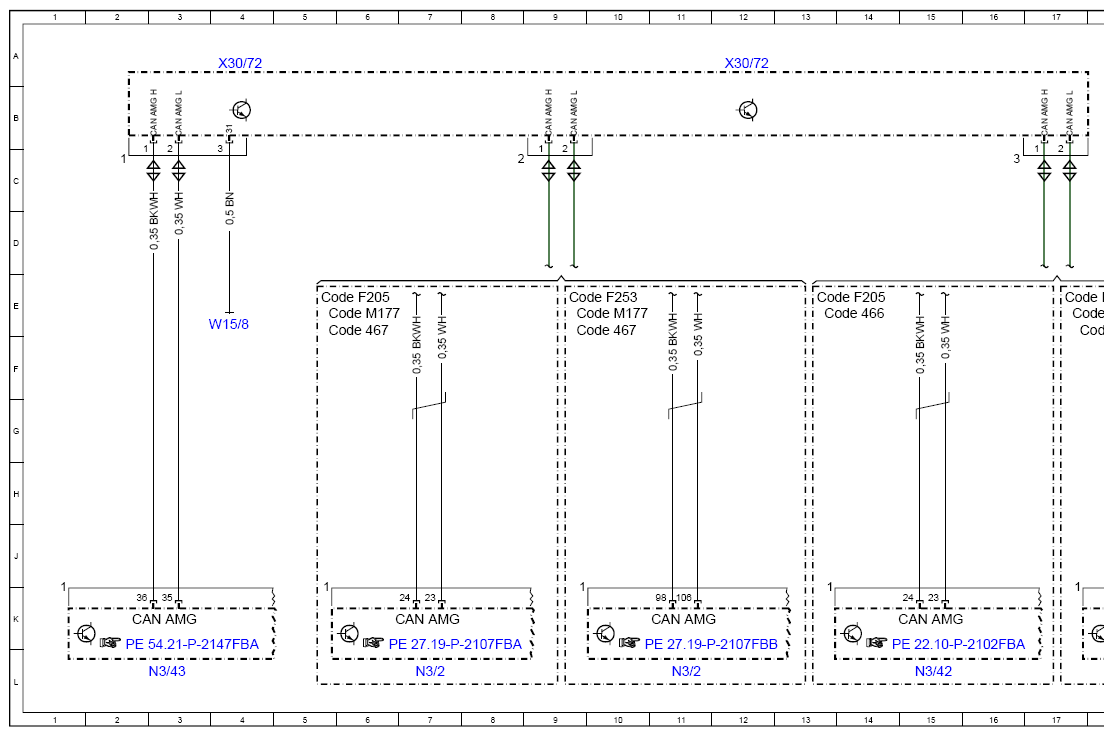

AMG CAN Wiring Diagram - PE00.19-P-2191-97FBA
Model 205 up to model year 2019
Potential distributor X30/72
Model 253 (except 253.99) up to model year 2020
Potential distributor X30/72
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 23L |
| CAN AMG | AMG CAN | 3K |
| CAN AMG | AMG CAN | 7K |
| CAN AMG | AMG CAN | 11K |
| CAN AMG | AMG CAN | 15K |
| CAN AMG | AMG CAN | 19K |
| Code 466 | Active engine mount | 13E |
| Code 466 | Active engine mount | 17E |
| Code 467 | Electronic locking differential | 5E |
| Code 467 | Electronic locking differential | 9E |
| Code F205 | Model Series 205 | 5E |
| Code F205 | Model Series 205 | 13E |
| Code F253 | Model Series 253 | 9E |
| Code F253 | Model Series 253 | 17E |
| Code M177 | Spark-Ignition Engine M177 | 5E |
| Code M177 | Spark-Ignition Engine M177 | 9E |
| Code M177 | Spark-Ignition Engine M177 | 17E |
| N3/2 | Electronic differential control unit | 7L |
| N3/2 | Electronic differential control unit | 11L |
| N3/42 | Active engine mounts control unit | 15L |
| N3/42 | Active engine mounts control unit | 19L |
| N3/43 | AMG suspension control unit | 3L |
| W15/8 | Right front footwell ground point (CAN) | 4E |
| X262/1 | Active engine mount electrical connector | 18H |
| X30/72 | AMG CAN potential distributor electrical connector | 12A |
| X30/72 | AMG CAN potential distributor electrical connector | 4A |
