Wiring Diagram For Adaptive Brake (ABR) - PE42.47-P-2000-97DDB
WARNING: This page does not describe the selected car, but rather 23 other vehicles, including the 2023 Mercedes-Benz E63 S AMG, 2023 Mercedes-Benz E53 AMG, 2023 Mercedes-Benz E350, 2022 Mercedes-Benz E53 AMG, and 2022 Mercedes-Benz E350. However, it is still accessible from the selected car via links, so may be relevant.
Model 213 as of model year 2021 with AMG version,
control unit N30/4
| Code: | Designation: | Position: |
|---|---|---|

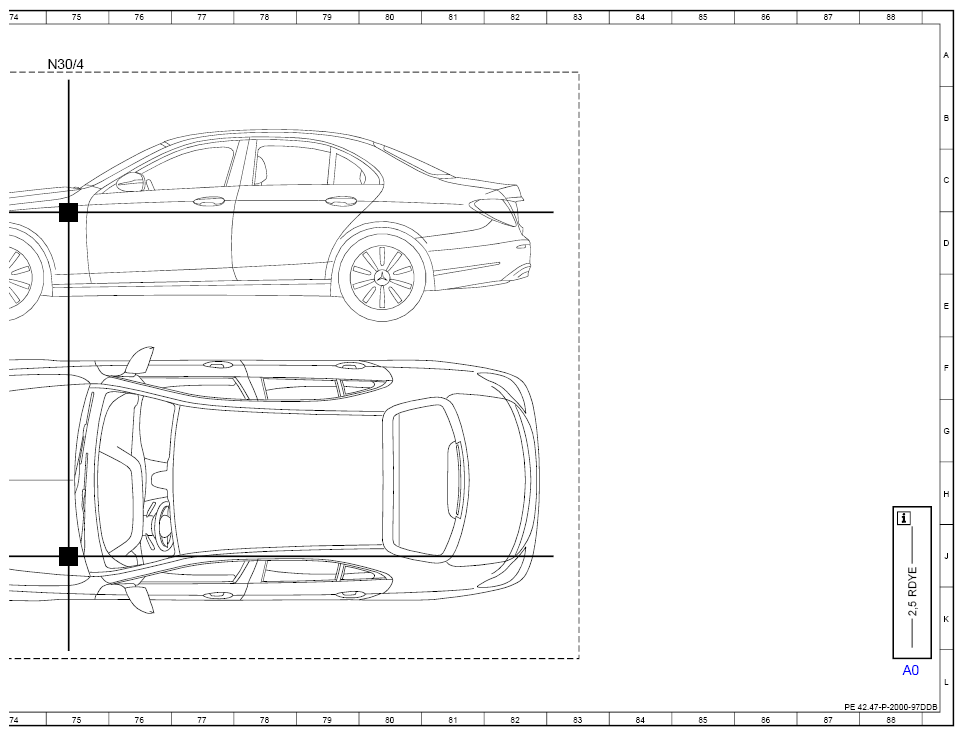

| AO | Use of wiring diagrams | 88L |

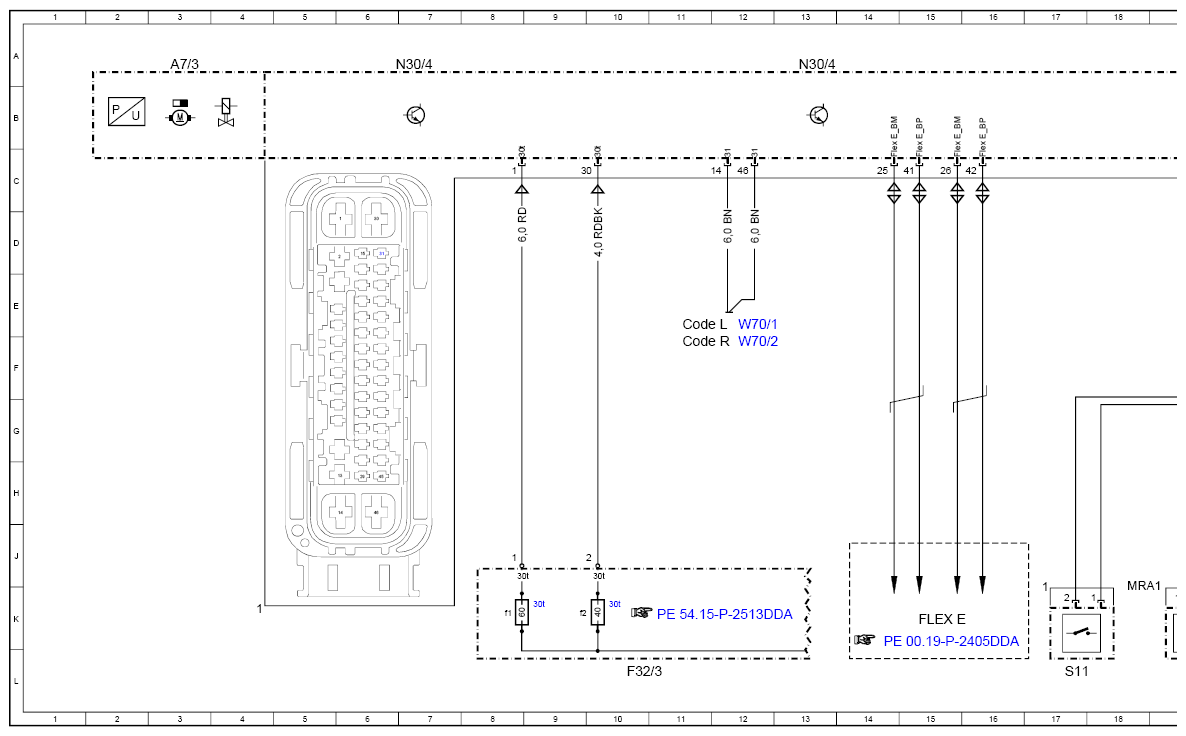

| A7/3 | Traction system hydraulic unit | 3A |
| B150 | Brake vacuum sensor | 63L |
| CAN H | Vehicle dynamics CAN | 30K |
| CAN H | Vehicle dynamics CAN | 34K |
| CAN H | Vehicle dynamics CAN | 38K |
| Code 802 | 32G | |
| Code 802 | 36G | |
| Code L | LEFT-HAND DRIVE | 11E |
| Code L | LEFT-HAND DRIVE | 27H |
| Code R | RIGHT-HAND DRIVE | 11F |
| Code R | RIGHT-HAND DRIVE | 27H |
| F32/3 | Engine compartment pre fuse box | 10L |
| F32/3f1 | Fuse 1 | 8K |
| F32/3f2 | Fuse 2 | 9K |

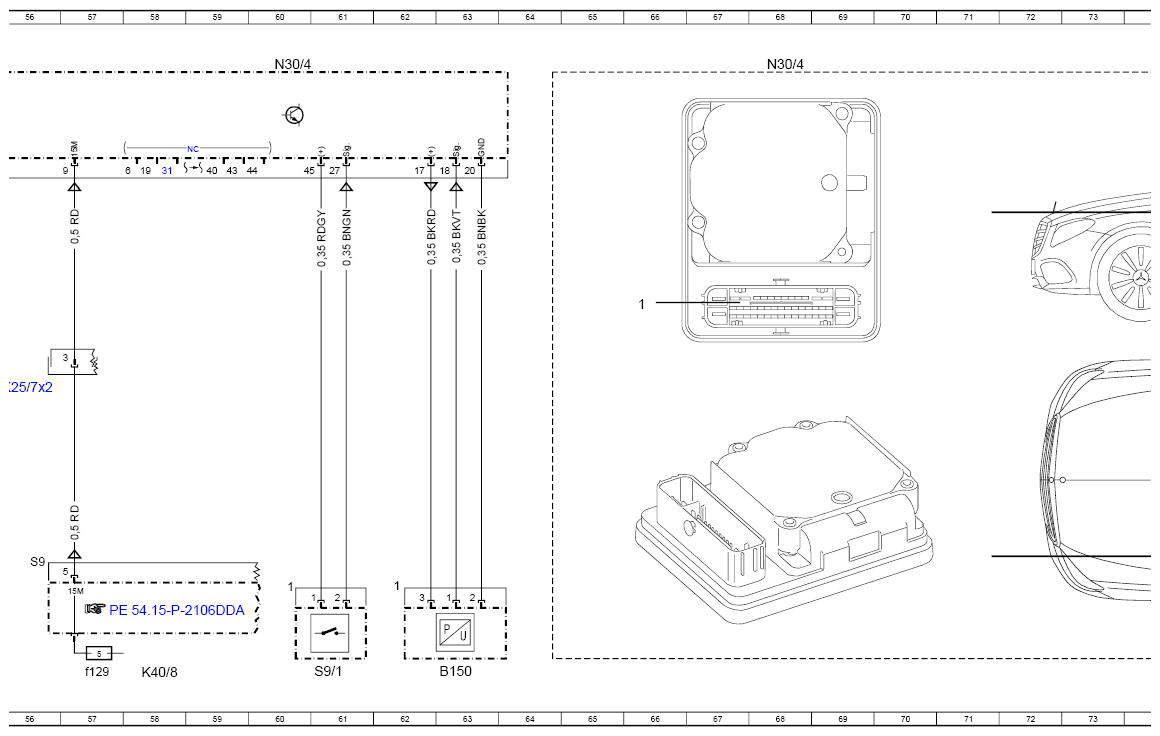

| K40/8 | Engine fuse and relay module | 58L |
| K40/8f129 | Fuse 129 | 57L |
| L6/1 | Left front axle rpm sensor | 50L |
| L6/2 | Right front axle rpm sensor | 47L |
| L6/3 | Left rear axle rpm sensor | 54L |
| L6/4 | Right rear axle rpm sensor | 52L |

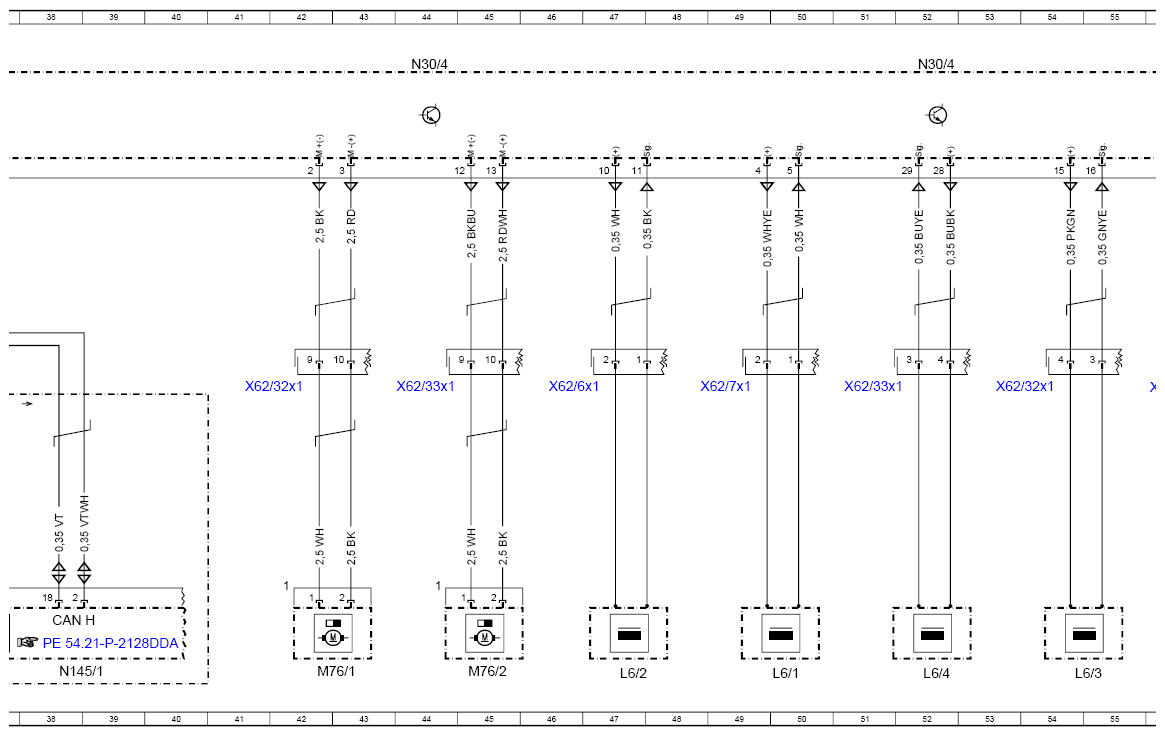

| M76/1 | Left electric parking brake actuator motor | 42L |
| M76/2 | Right electric parking brake actuator motor | 45L |

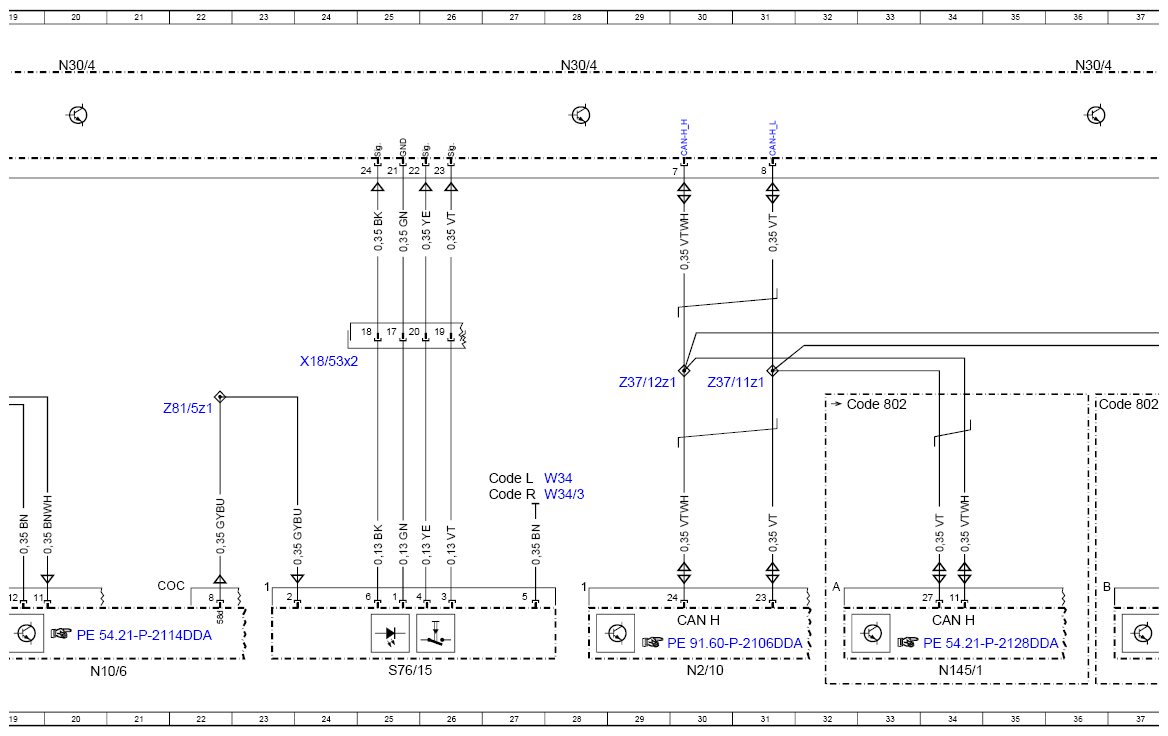

| N10/6 | Front SAM control unit | 20L |
| N145/1 | Drive unit control unit | 34L |
| N145/1 | Drive unit control unit | 38L |
| N2/10 | Supplemental restraint system control unit | 30L |
| N30/4 | Electronic Stability Program control unit | 7A |
| N30/4 | Electronic Stability Program control unit | 52A |
| N30/4 | Electronic Stability Program control unit | 60A |
| N30/4 | Electronic Stability Program control unit | 13A |
| N30/4 | Electronic Stability Program control unit | 75A |
| N30/4 | Electronic Stability Program control unit | 20A |
| N30/4 | Electronic Stability Program control unit | 28A |
| N30/4 | Electronic Stability Program control unit | 44A |
| N30/4 | Electronic Stability Program control unit | 68A |
| N30/4 | Electronic Stability Program control unit | 36A |
| S11 | Brake fluid level switch | 17L |
| S76/15 | Electric parking brake switch | 25L |
| S9/1 | Stop lamp switch | 61L |
| W34 | Left footwell ground point | 27H |
| W34/3 | Right footwell ground point | 27H |
| W70/1 | Left ESP® ground point | 12E |
| W70/2 | Right ESP® ground point | 12F |
| X18/53x2 | Driver cockpit/interior wiring harness electrical connector | 24F |
| X25/7x2 | Engine compartment/interior wiring harness electrical connector | 56F |
| X62/32x1 | Rear axle electrical connector, left distributor | 42F |
| X62/32x1 | Rear axle electrical connector, left distributor | 54F |
| X62/33x1 | Rear axle electrical connector, right distributor | 44F |
| X62/33x1 | Rear axle electrical connector, right distributor | 51F |
| X62/6x1 | Front axle electrical connector, right distributor | 46F |
| X62/7x1 | Front axle electrical connector, left distributor | 49F |
| Z37/11z1 | CAN for vehicle dynamics (CAN H) low end sleeve | 31F |
| Z37/12z1 | CAN for vehicle dynamics (CAN H) high end sleeve | 29F |
| Z81/5z1 | Cockpit terminal 58d connector sleeve | 22G |
