Wiring Diagram For Adaptive Brake (ABR) - PE42.47-P-2000-97DBB
WARNING: This page does not describe the selected car, but rather 23 other vehicles, including the 2023 Mercedes-Benz E63 S AMG, 2023 Mercedes-Benz E53 AMG, 2023 Mercedes-Benz E350, 2022 Mercedes-Benz E53 AMG, and 2022 Mercedes-Benz E350. However, it is still accessible from the selected car via links, so may be relevant.
Model 213.088/089/288/289 up to model year 2021
Control unit N30/4
| Code: | Designation: | Position: |
|---|---|---|
| AO | Use of wiring diagrams | 80L |

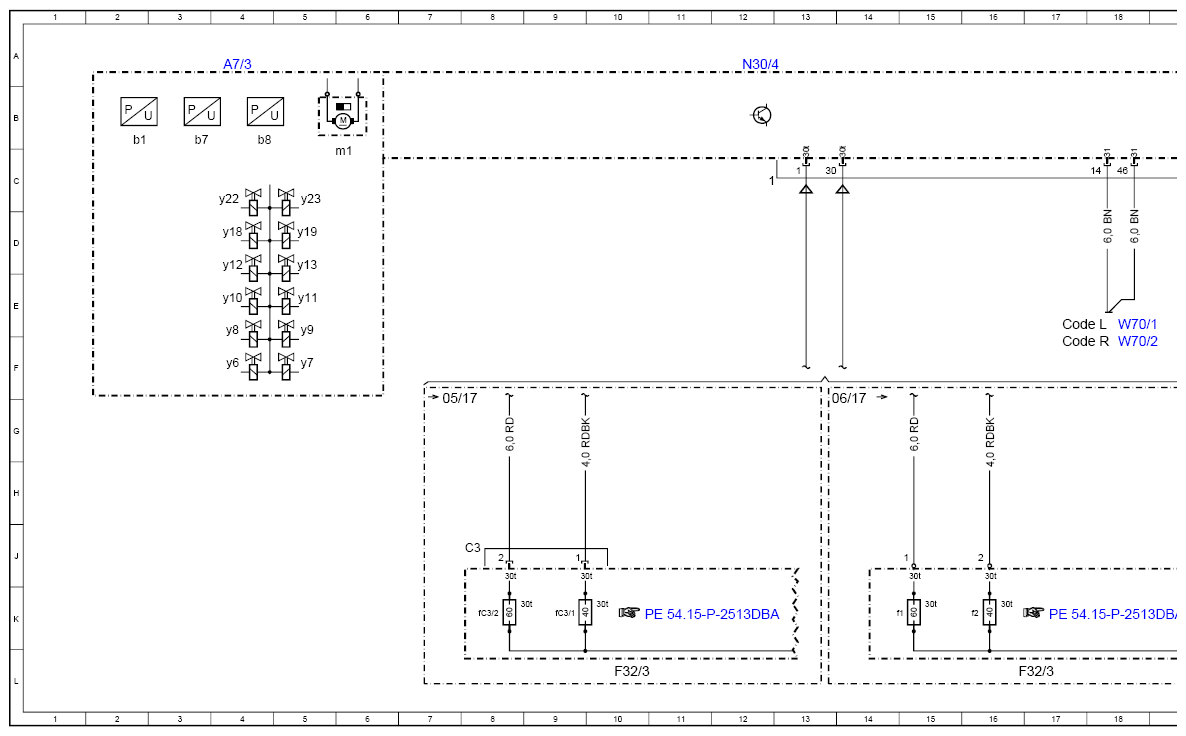

| A7/3 | Traction system hydraulic unit | 4A |
| A7/3b1 | Master brake cylinder pressure sensor | 2B |
| A7/3b7 | Brake circuit 2 pressure sensor | 3B |
| A7/3b8 | Rear pressure sensor | 4B |
| A7/3m1 | High pressure and return pump | 6C |
| A7/3y10 | Left rear pressure regulator valve (pressure hold) | 4E |
| A7/3y11 | Left rear pressure regulator valve (pressure release) | 5E |
| A7/3y12 | Right rear pressure regulator valve (pressure hold) | 4D |
| A7/3y13 | Right rear pressure regulator valve (pressure release) | 5D |
| A7/3y18 | Brake circuit 1 switchover valve | 4D |
| A7/3y19 | Brake circuit 2 switchover valve | 5D |
| A7/3y22 | Brake circuit 1 intake ball valve | 4C |
| A7/3y23 | Brake circuit 2 intake ball valve | 5C |
| A7/3y6 | Left front pressure regulator valve (pressure hold) | 4F |
| A7/3y7 | Left front pressure regulator valve (pressure release) | 5F |
| A7/3y8 | Right front pressure regulator valve (pressure hold) | 4E |
| A7/3y9 | Right front pressure regulator valve (pressure release) | 5E |
| B150 | Brake vacuum sensor | 77L |
| CAN H | Vehicle dynamics CAN | 37K |
| Code L | LEFT-HAND DRIVE | 17E |
| Code L | LEFT-HAND DRIVE | 34H |
| Code L | LEFT-HAND DRIVE | 63G |
| Code R | RIGHT-HAND DRIVE | 17F |
| Code R | RIGHT-HAND DRIVE | 34H |
| Code R | RIGHT-HAND DRIVE | 63G |
| F32/3 | Engine compartment prefuse box | 17L |
| F32/3 | Engine compartment prefuse box | 10L |
| F32/3f1 | Fuse 1 | 14K |
| F32/3f2 | Fuse 2 | 16K |
| F32/3fC3/1 | Electrical fuse C3/1 | 9K |
| F32/3fC3/2 | Electrical fuse C3/2 | 8K |
| K40/5 | Rear fuse and relay module | 58L |
| K40/5f462 | Fuse 462 | 58L |
| K40/8 | Engine fuse and relay module | 54L |
| K40/8f129 | Fuse 129 | 53L |
| L6/1 | Left front axle rpm sensor | 47L |
| L6/2 | Right front axle rpm sensor | 45L |
| L6/3 | Left rear axle rpm sensor | 51L |
| L6/4 | Right rear axle rpm sensor | 49L |

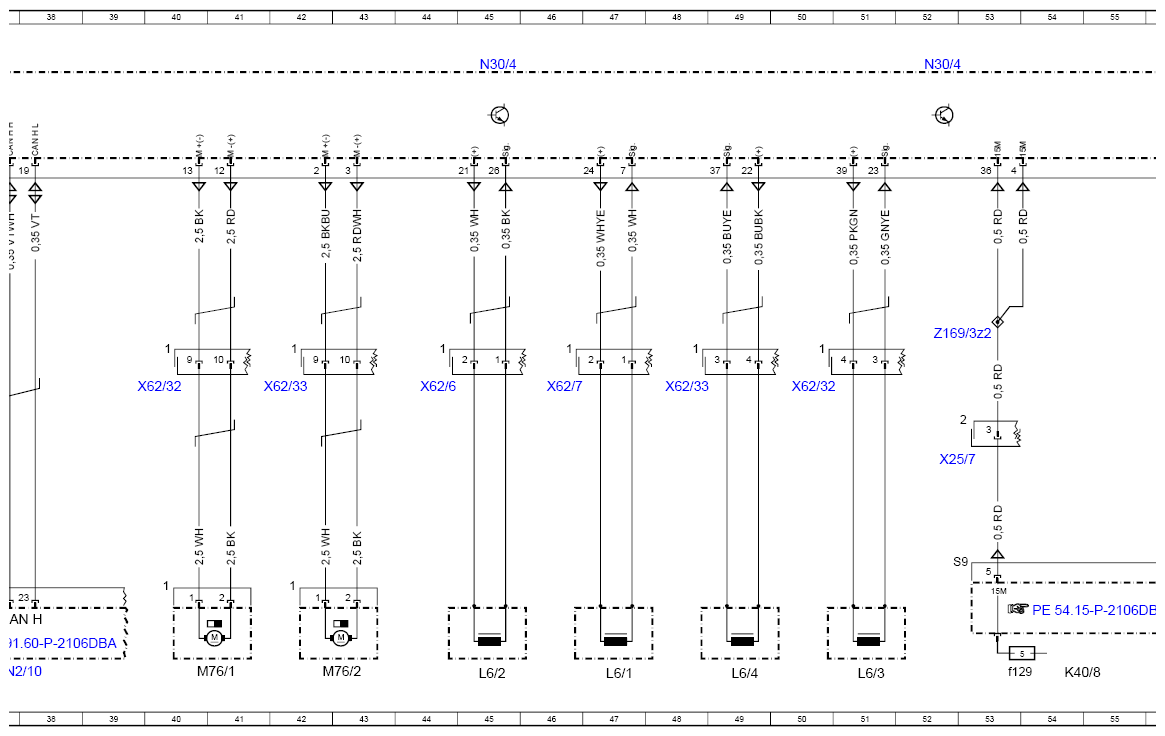

| M76/1 | Left electric parking brake actuator motor | 40L |
| M76/2 | Right electric parking brake actuator motor | 43L |
| N10/6 | Front SAM control unit | 28L |
| N10/8 | Rear SAM control unit | 74L |
| N2/10 | Supplemental restraint system control unit | 37L |
| N30/4 | Electronic Stability Program control unit | 12A |
| N30/4 | Electronic Stability Program control unit | 20A |
| N30/4 | Electronic Stability Program control unit | 36A |
| N30/4 | Electronic Stability Program control unit | 59A |
| N30/4 | Electronic Stability Program control unit | 76A |
| N30/4 | Electronic Stability Program control unit | 27A |
| N30/4 | Electronic Stability Program control unit | 45A |
| N30/4 | Electronic Stability Program control unit | 52A |
| N30/4 | Electronic Stability Program control unit | 68A |

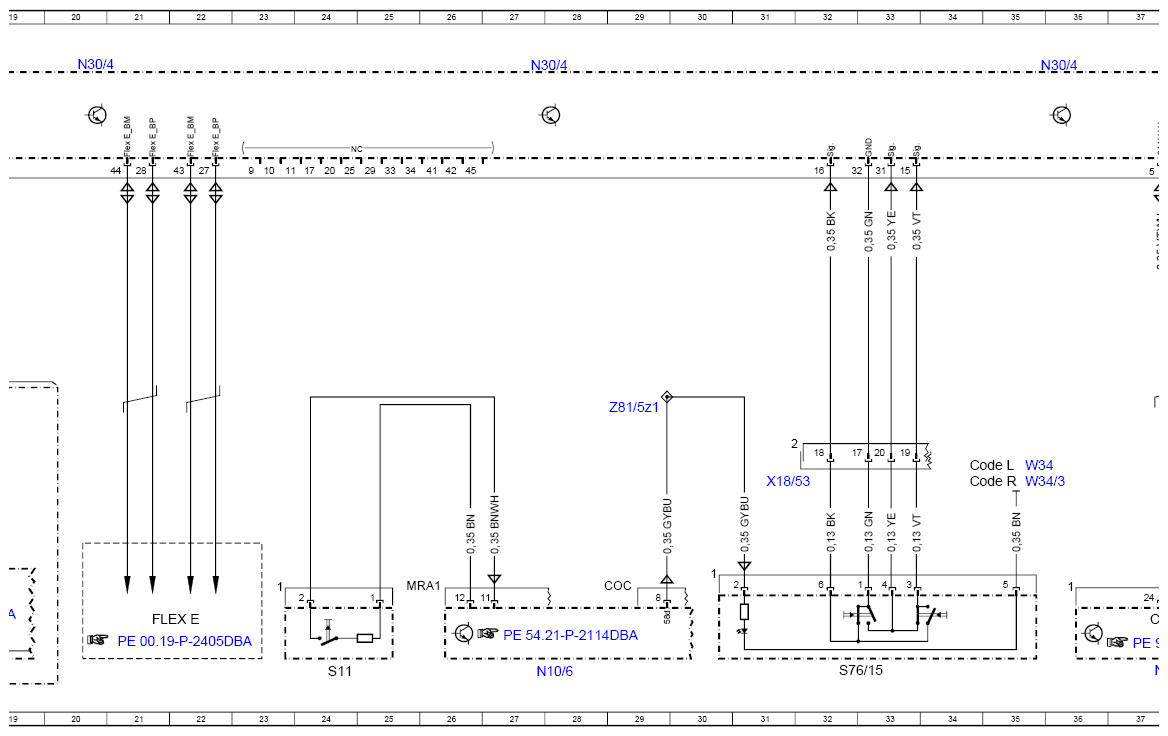

| S11 | Brake fluid level switch | 24L |
| S76/15 | Electric parking brake switch | 32L |

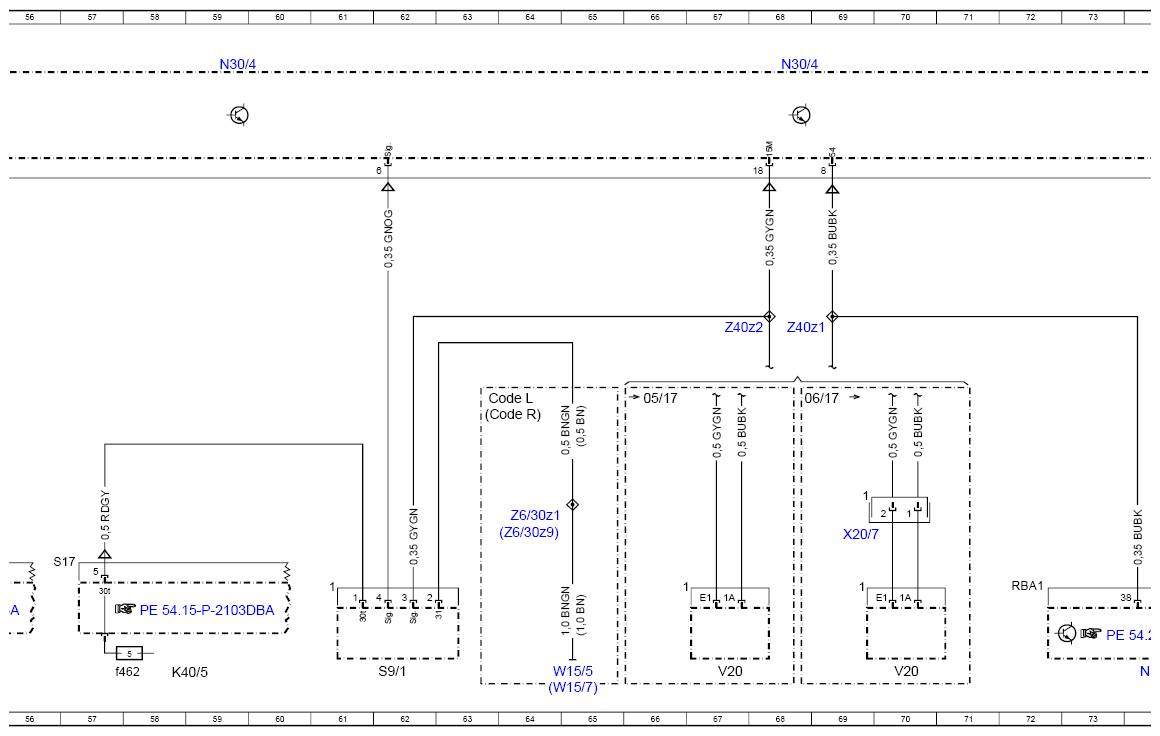

| S9/1 | Stop lamp switch | 62L |
| V20 | Electronic Stability Program diode | 70L |
| V20 | Electronic Stability Program diode | 67L |
| W15/5 | Left front footwell ground point | 65L |
| W15/7 | Right front footwell ground point | 64L |
| W34 | Left footwell ground point | 35H |
| W34/3 | Right footwell ground point | 35H |
| W70/1 | Left ESP® ground point | 18E |
| W70/2 | Right ESP® ground point | 18F |
| X18/53 | Driver-side cockpit/frame floor assembly electrical connector | 31H |
| X20/7 | Brake light diode electrical connector | 69J |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 52H |
| X62/32 | Rear axle electrical connector, left distributor | 40F |
| X62/32 | Rear axle electrical connector, left distributor | 50F |
| X62/33 | Rear axle electrical connector, right distributor | 42F |
| X62/33 | Rear axle electrical connector, right distributor | 48F |
| X62/6 | Front axle electrical connector, right distributor | 44F |
| X62/7 | Front axle electrical connector, left distributor | 46F |
| Z169/3z2 | Tml. 15 connector sleeve | 53F |
| Z40z1 | Stop lamp signal connector sleeve | 68E |
| Z40z2 | Stop lamp signal connector sleeve | 67E |
| Z6/30z1 | Circuit 31 connector sleeve | 64H |
| Z6/30z9 | Circuit 31 connector sleeve | 64J |
| Z81/5z1 | Cockpit terminal 58d connector sleeve | 29G |
